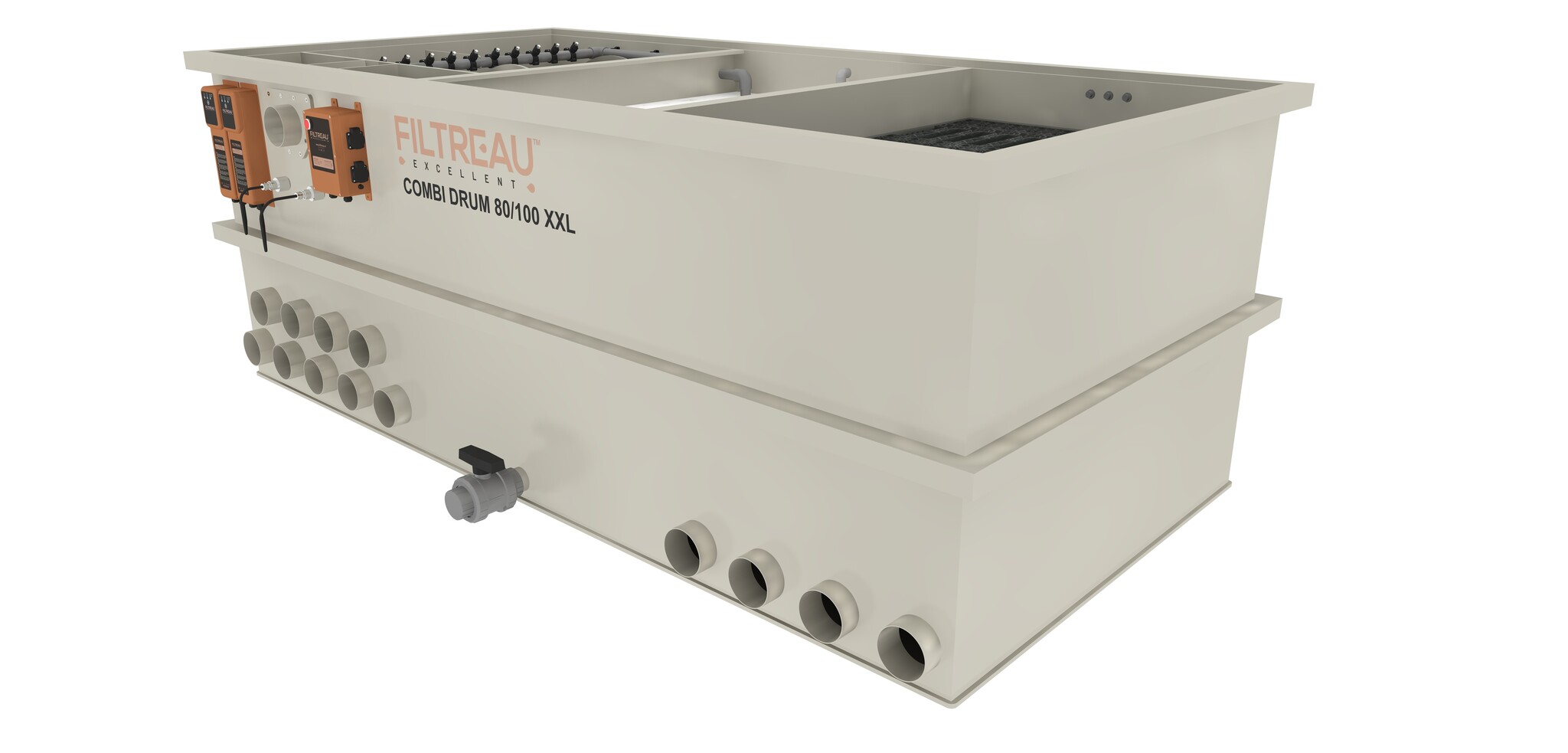

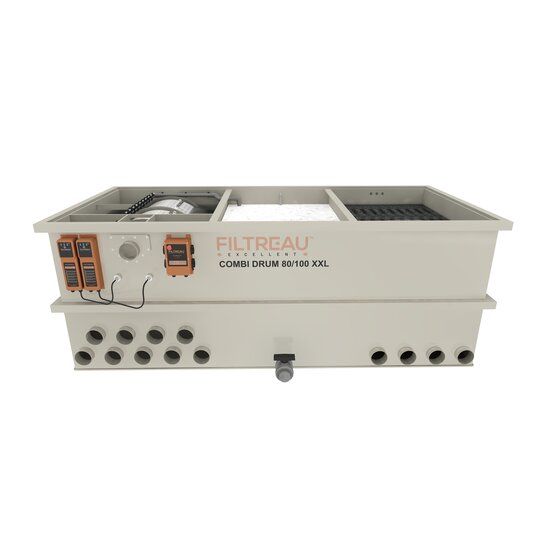

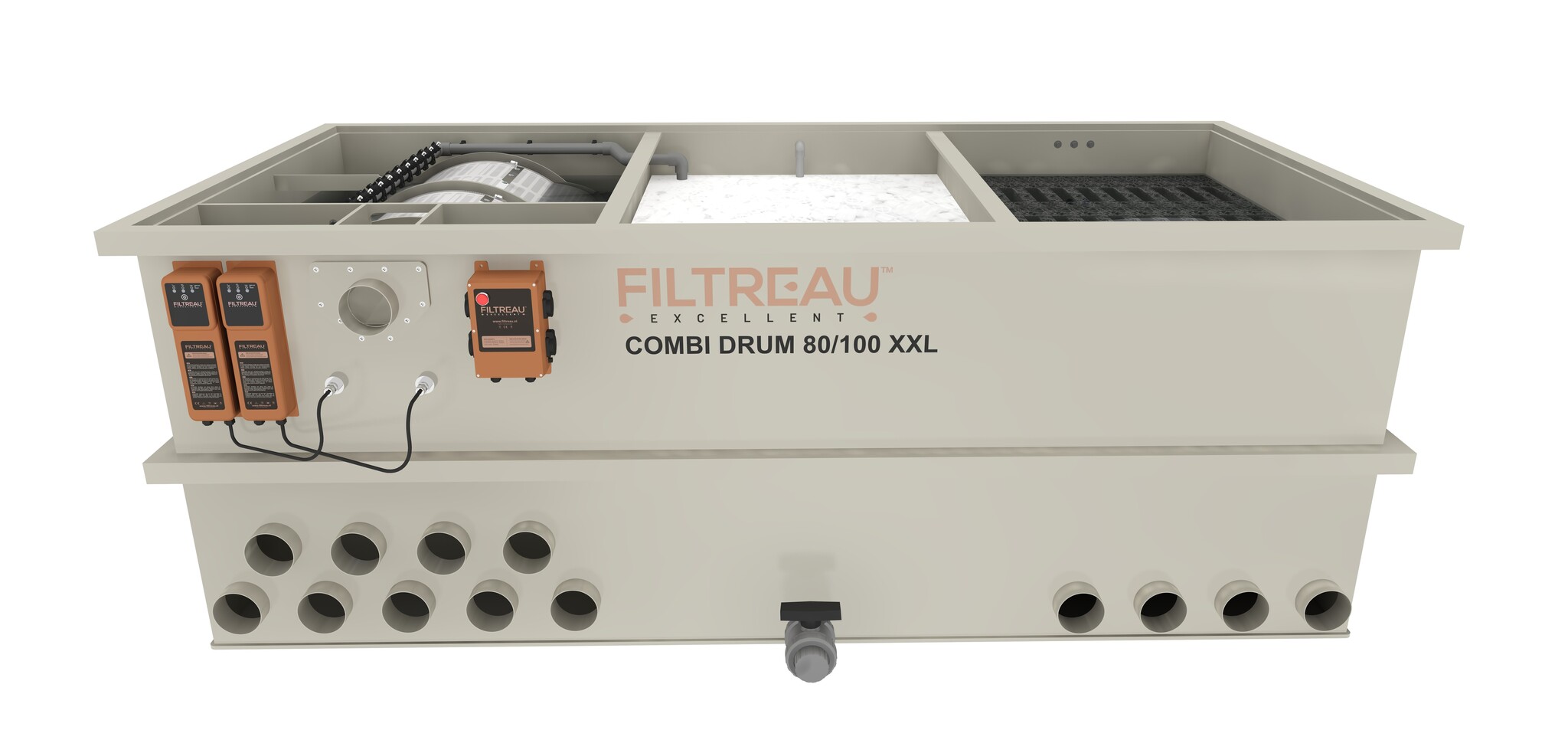

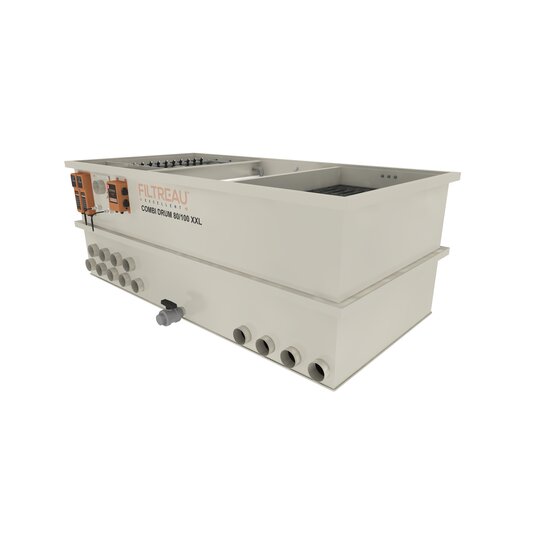

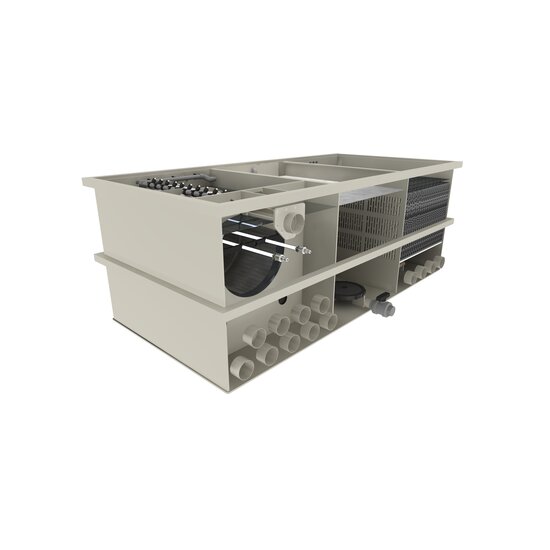

De WMC Combi Drum 80/100 XXL - Filtreau behoort tot de grootste Combi Drum filtersystemen uit de Excellent-serie. Het systeem combineert automatische mechanische trommelfiltratie met een groot biologisch filtergedeelte en is ontwikkeld voor grote vijvers en koivijvers met een hoge waterdoorstroming.
Binnen de WMC Combi Drum 80/100 XXL-serie zijn drie bij elkaar horende uitvoeringen beschikbaar:
• WMC Combi Drum 80/100 XXL Gravity
• WMC Combi Drum 80/100 XXL Pump
• Trickle voor WMC Combi Drum 80/100 XXL
De Gravity- en Pump-uitvoering zijn complete Combi Drum filtersystemen. De Trickle is een aanvullende biologische filtermodule die bij deze Combi Drum kan worden toegepast voor extra biologische filtercapaciteit.

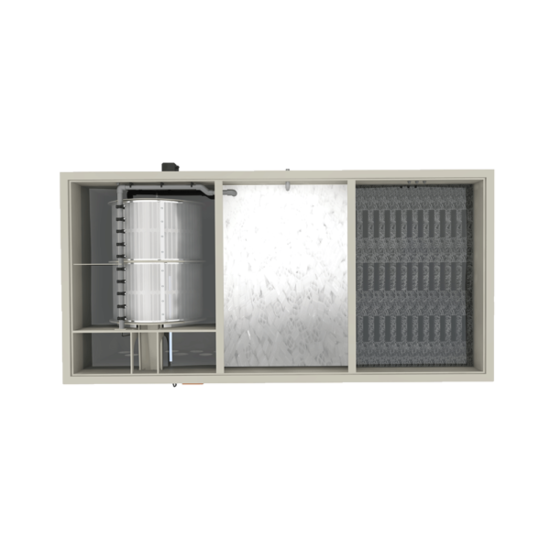

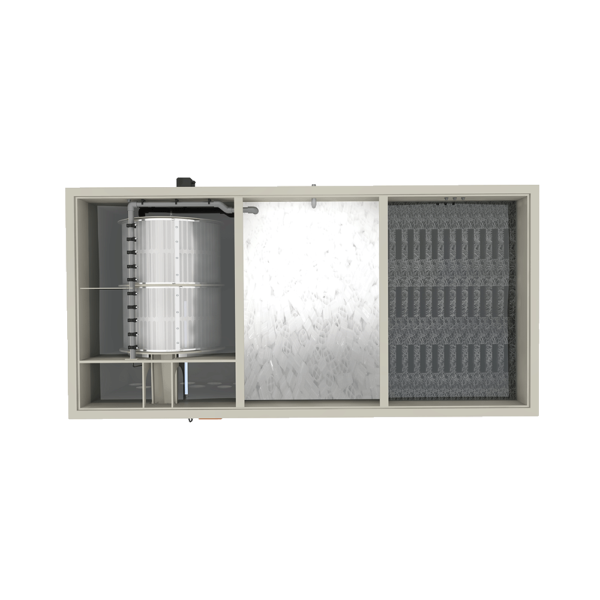

Grote trommel van Ø650 × 800 mm

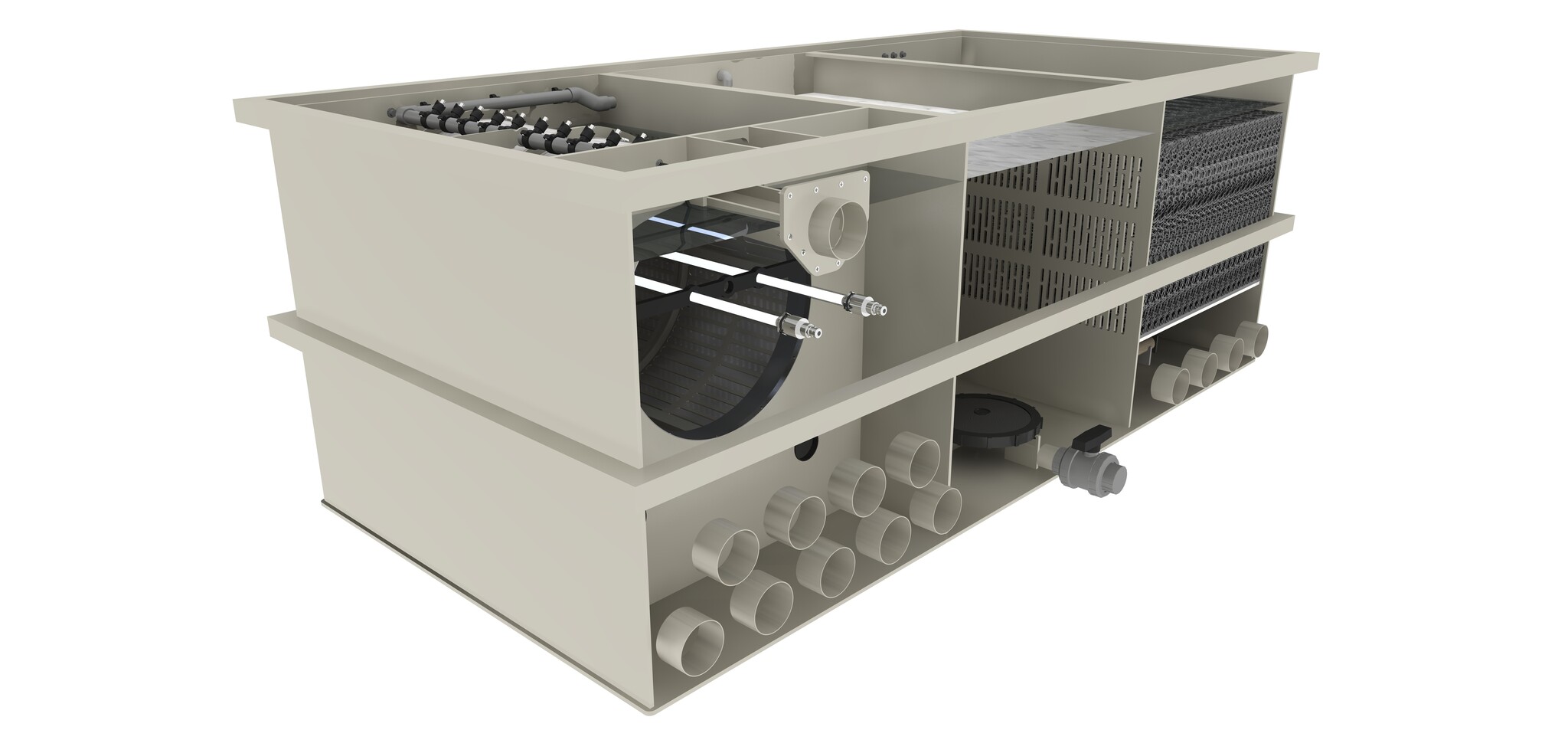

De WMC Combi Drum 80/100 XXL beschikt over een grote trommel van Ø650 × 800 mm. Het PP screen is voorzien van RVS filtergaas met een maaswijdte van 120 micron.
Het vijverwater stroomt door het gaas, waarbij vuildeeltjes in de trommel worden tegengehouden. Naarmate het gaas vervuilt, verandert het waterniveau. De vlotterschakelaar registreert dit en activeert automatisch een reinigingscyclus.
Tijdens het reinigen draait de trommel en wordt het filtergaas met de interne spoelpomp schoongespoten. Het afgespoelde vuil wordt via de vuilafvoer uit het filtersysteem verwijderd.
Biologisch filtergedeelte
Na de mechanische filtratie stroomt het water door naar het biologische gedeelte. Hier kan biologisch filtermateriaal worden geplaatst waarop nuttige bacteriën zich kunnen ontwikkelen.
De WMC Combi Drum 80/100 XXL beschikt over 8 luchtvoorzieningen van 50 × 300 mm voor het biologische filtergedeelte.
Het filter wordt standaard zonder matten en Hel-X geleverd. Japanse matten en Hel-X zijn optioneel verkrijgbaar, zodat het biologische gedeelte naar wens kan worden ingericht.
Industriële aandrijving en automatische reiniging

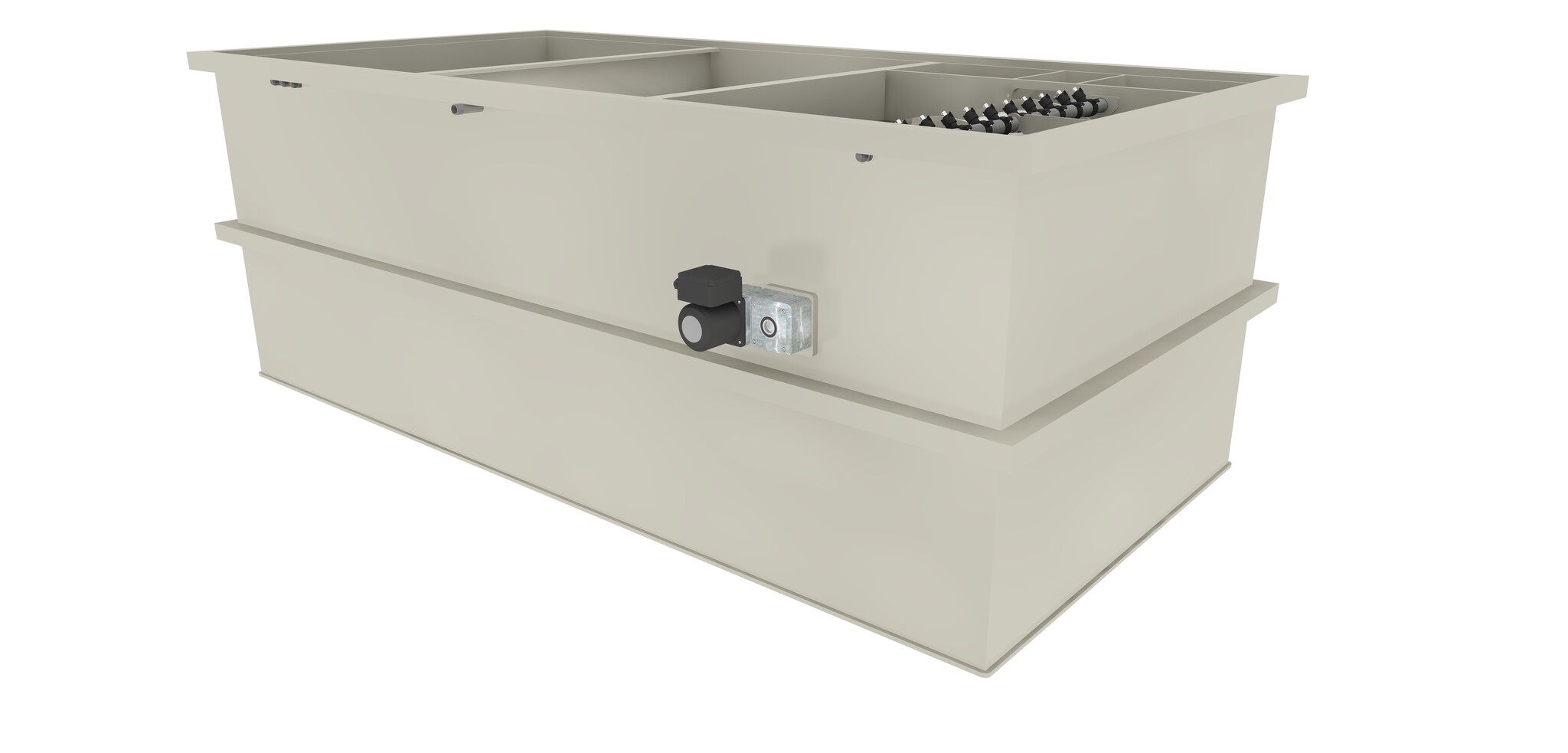

De grote trommel wordt aangedreven door een industriële motor van 130 Nm met een vermogen van 60 watt op 220 volt.
Voor het reinigen van het filtergaas is een interne RVS spoelpomp aanwezig. Deze levert volgens de actuele Filtreau-catalogus een druk van 5 bar en heeft een vermogen van 750 watt op 220 volt.
De automatische reiniging zorgt ervoor dat opgehoopt vuil regelmatig uit de trommel wordt verwijderd zonder dat het filtergaas telkens handmatig hoeft te worden schoongemaakt.

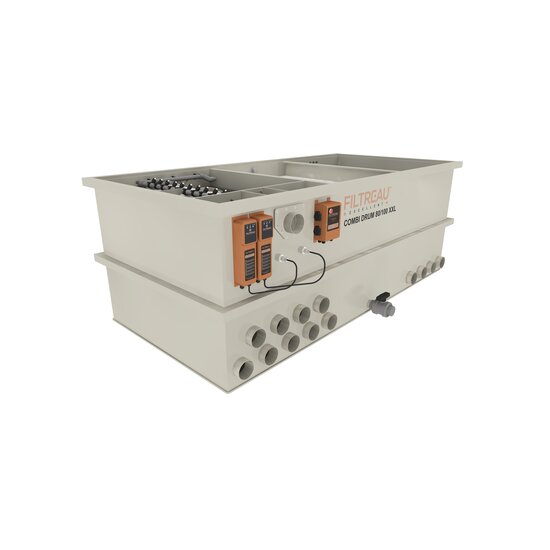

Excellent controlebox

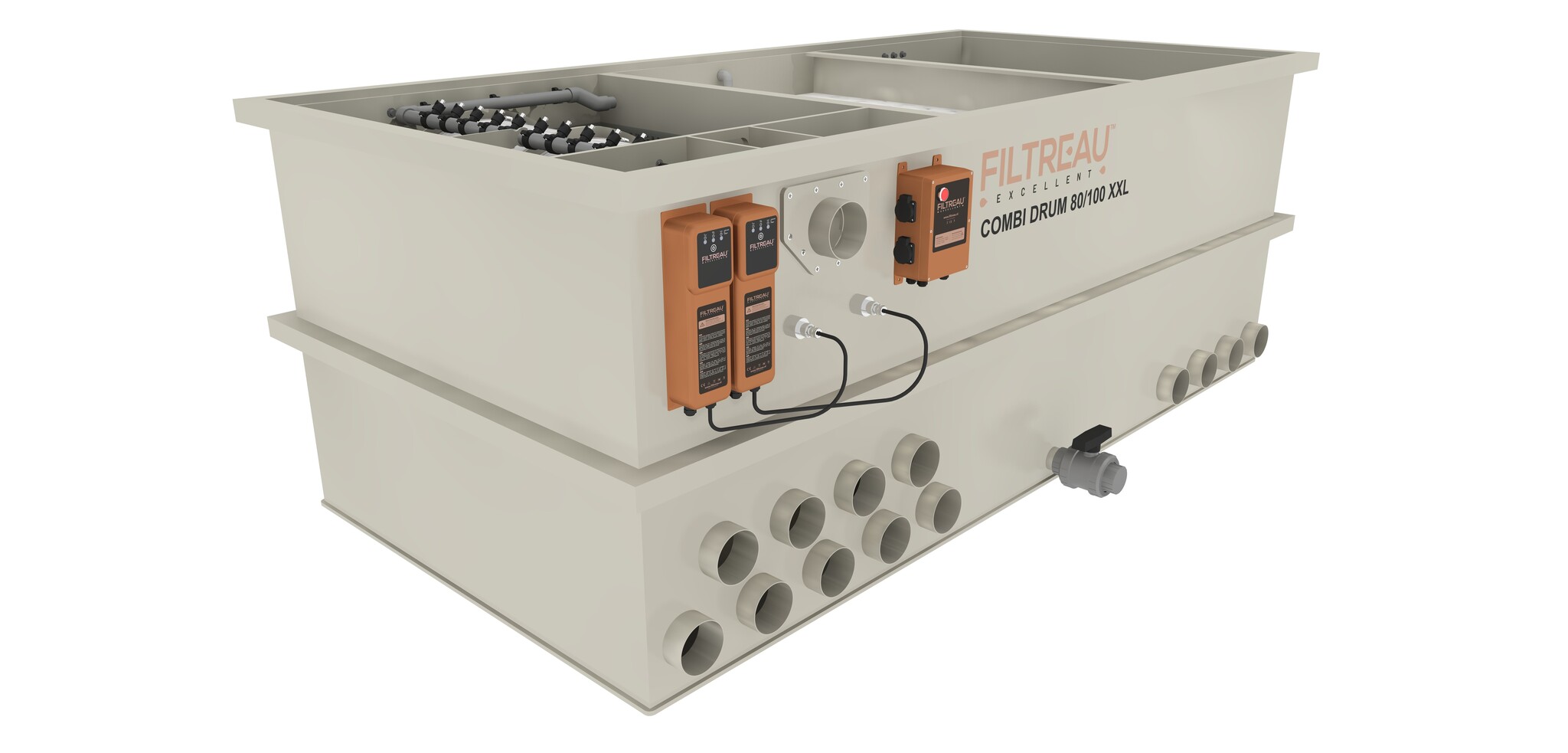

Zowel de Gravity- als Pump-uitvoering wordt geleverd inclusief de Filtreau Excellent controlebox. Deze verzorgt de aansturing van onder andere de spoelpomp, vijverpomp, trommelmotor en geïntegreerde UV-C.
De controlebox beschikt over automatische reiniging via de vlotterschakelaar en een handmatige draai- en spoelfunctie. De standaard spoeltijd van de trommel bedraagt 10 seconden.
Bij de Gravity-uitvoering is het spoelniveau regelbaar. Bij de pompgevoede uitvoering is het spoelniveau niet regelbaar.
2 × 80 watt High Output UV-C
De WMC Combi Drum 80/100 XXL beschikt over twee geïntegreerde High Output UV-C-units van ieder 80 watt. Het totale ingebouwde UV-C-vermogen bedraagt daarmee 160 watt.
Hierdoor worden mechanische trommelfiltratie, biologische filtering en UV-C-behandeling binnen één groot filtersysteem gecombineerd.
WMC Combi Drum 80/100 XXL Gravity
De Gravity-uitvoering is bedoeld voor een gravity-installatie. Hierbij wordt het filtersysteem op het juiste niveau ten opzichte van de vijver geplaatst. Het vijverwater stroomt via bijvoorbeeld bodemdrains en skimmers op zwaartekracht naar het filter.
De vijverpomp wordt na het filtersysteem geplaatst en pompt het gefilterde water terug naar de vijver.
De Gravity-uitvoering heeft een maximale flow van 100 m³/u. Filtreau geeft een maximale vijverinhoud van 200 m³ op. Voor een koivijver bedraagt de maximale opgegeven inhoud 100 m³.
De Gravity-uitvoering beschikt over 9 inlaten van 110 mm en 4 uitlaten van 110 mm.
WMC Combi Drum 80/100 XXL Pump
Bij de Pump-uitvoering wordt de vijverpomp vóór het filtersysteem geplaatst. Het water wordt door de pomp naar de Combi Drum gevoerd en stroomt na filtering terug naar de vijver.
Deze uitvoering heeft een maximale flow van 70 m³/u. Filtreau geeft een maximale vijverinhoud van 140 m³ op. Voor een koivijver bedraagt de maximale opgegeven inhoud 70 m³.
Ook de Pump-uitvoering beschikt over 9 inlaten van 110 mm en 4 uitlaten van 110 mm.
Verschil tussen Gravity en Pump
Beide uitvoeringen gebruiken dezelfde grote Ø650 × 800 mm trommel, 120 micron zeef, biologische filterruimte, industriële aandrijving, interne spoelpomp en 2 × 80 watt High Output UV-C.
Het belangrijkste verschil zit in de installatie en maximale waterdoorstroming.
Gravity:
Maximale flow: 100 m³/u
Maximale vijverinhoud: 200 m³
Maximale vijverinhoud met koi: 100 m³
Vijverpomp wordt na het filter geplaatst
Spoelniveau is regelbaar
Pump:
Maximale flow: 70 m³/u
Maximale vijverinhoud: 140 m³
Maximale vijverinhoud met koi: 70 m³
Vijverpomp wordt vóór het filter geplaatst
Spoelniveau is niet regelbaar

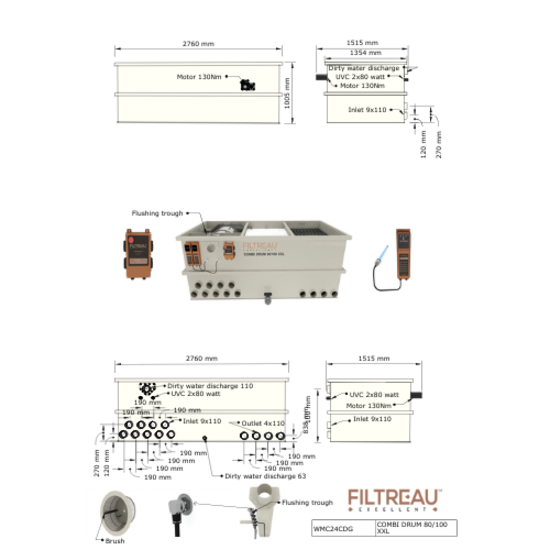

Beide uitvoeringen hebben afmetingen van 2760 × 1515 × 1005 mm.

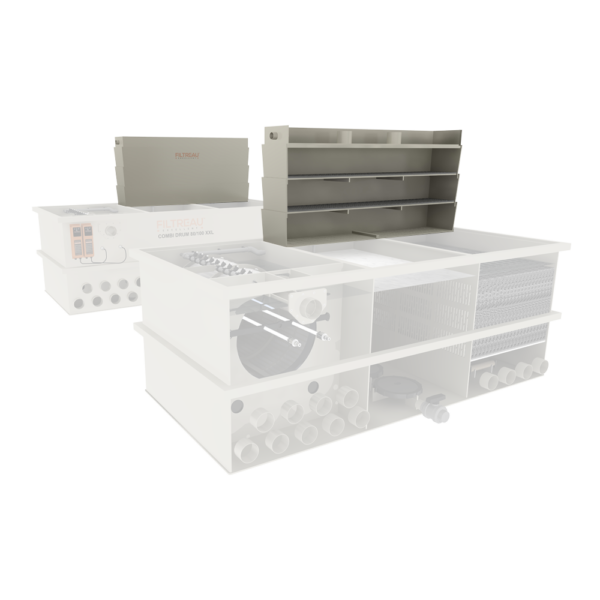

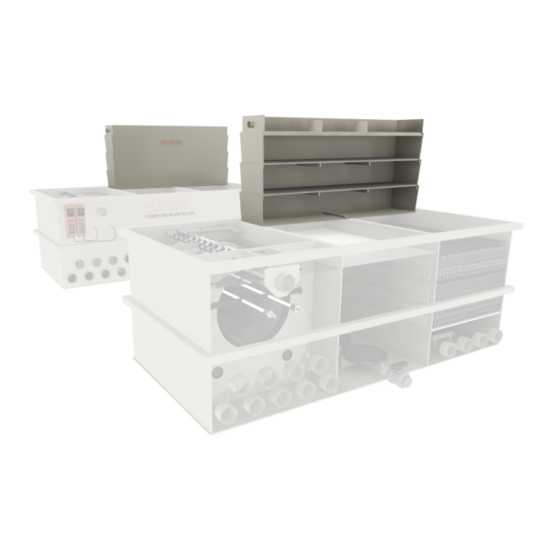

Trickle voor WMC Combi Drum 80/100 XXL
Voor de WMC Combi Drum 80/100 XXL is een speciaal bijpassende Filtreau Trickle verkrijgbaar. Deze wordt gebruikt als aanvullende biologische filtermodule.
Het water wordt via de verdeelbak over het biologische filtermateriaal verdeeld en stroomt vervolgens door het materiaal naar beneden. Hierdoor ontstaat veel contact tussen water, lucht en het biologische filteroppervlak.
De bijpassende Trickle heeft een maximale flow van 40 m³/u en beschikt over een inlaat van 110 mm.
De afmetingen van de Trickle bedragen 1700 × 320 × 805 mm.
De Trickle vervangt de Gravity- of Pump-uitvoering niet, maar wordt gebruikt als extra biologische filterstap naast de bestaande Combi Drum.
Welke uitvoering kiezen?
De WMC Combi Drum 80/100 XXL Gravity is bedoeld voor een gravity-opstelling en verwerkt maximaal 100 m³ water per uur. Deze uitvoering is door Filtreau opgegeven voor vijvers tot 200 m³ en koivijvers tot 100 m³.
De WMC Combi Drum 80/100 XXL Pump wordt pompgevoed en verwerkt maximaal 70 m³/u. De opgegeven maximale vijverinhoud bedraagt 140 m³, of 70 m³ bij een koivijver.
Voor beide configuraties kan de bijpassende Trickle worden toegevoegd wanneer extra biologische filtercapaciteit gewenst is.
Belangrijke punten
• Onderdeel van de Filtreau Excellent-serie
• Verkrijgbaar als Gravity en Pump
• Bijpassende Trickle-uitbreiding verkrijgbaar
• Mechanische en biologische filtratie in één filtersysteem
• Trommel: Ø650 × 800 mm
• PP screen met RVS gaas
• Maaswijdte: 120 micron
• Industriële motor: 130 Nm / 60 watt / 220 volt
• Interne RVS spoelpomp: 5 bar / 750 watt / 220 volt
• Geïntegreerde UV-C: 2 × 80 watt High Output
• Totaal UV-C-vermogen: 160 watt
• Luchtvoorziening: 8 × 50 × 300 mm
• Excellent controlebox inbegrepen
• Gravity: maximale flow 100 m³/u
• Gravity: maximaal 200 m³ vijver of 100 m³ koivijver
• Pump: maximale flow 70 m³/u
• Pump: maximaal 140 m³ vijver of 70 m³ koivijver
• Gravity en Pump: 9 × 110 mm inlaat
• Gravity en Pump: 4 × 110 mm uitlaat
• Afmetingen Gravity en Pump: 2760 × 1515 × 1005 mm
• Trickle: maximale flow 40 m³/u
• Trickle: 1 × 110 mm inlaat
• Afmetingen Trickle: 1700 × 320 × 805 mm
• Filter wordt zonder matten en Hel-X geleverd
• Japanse matten en Hel-X zijn optioneel verkrijgbaar
