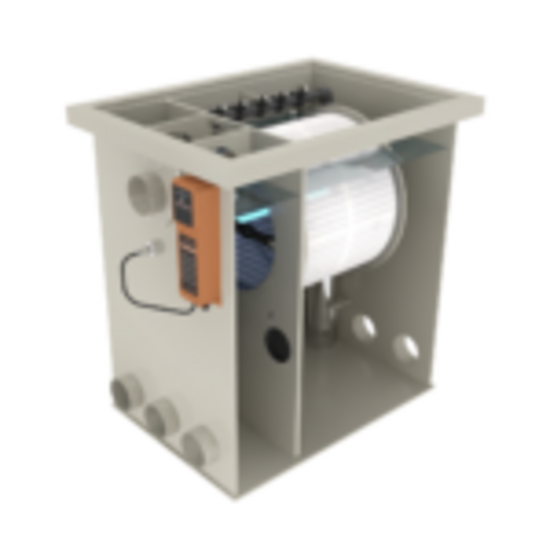

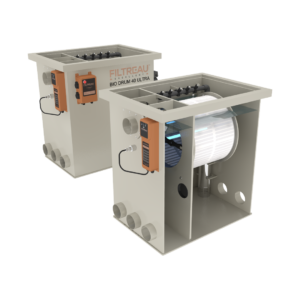

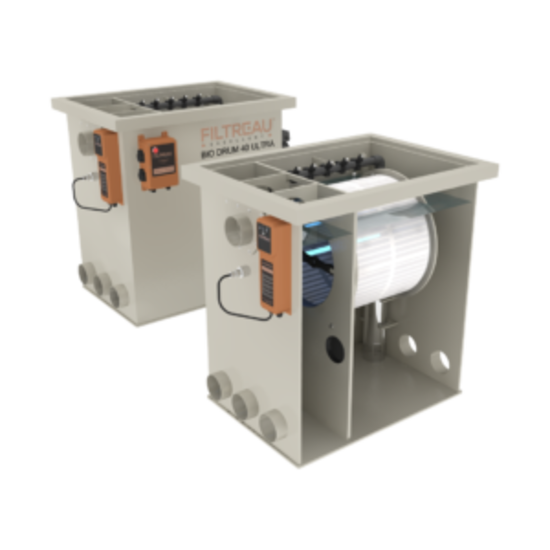

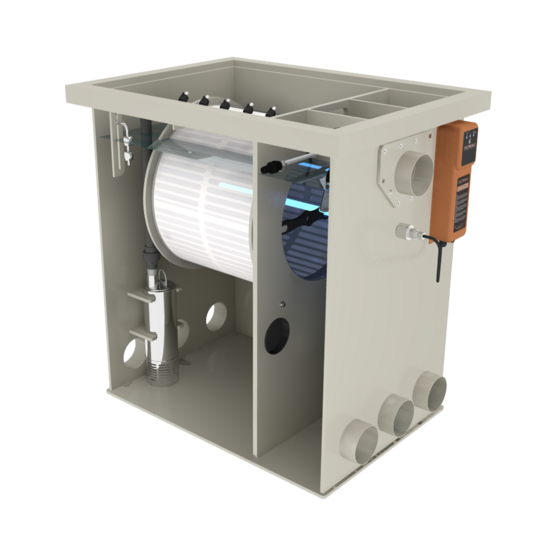

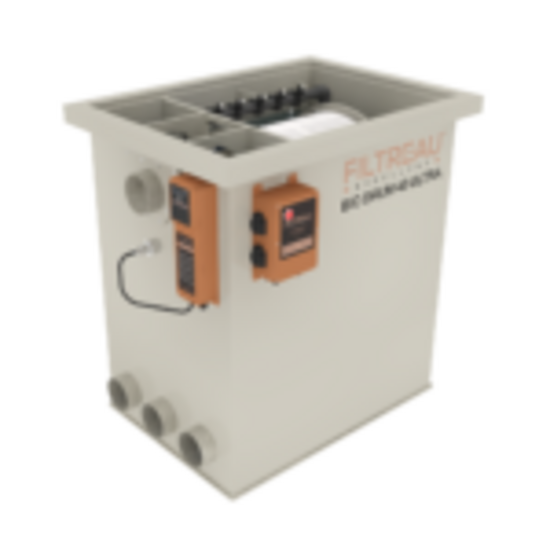

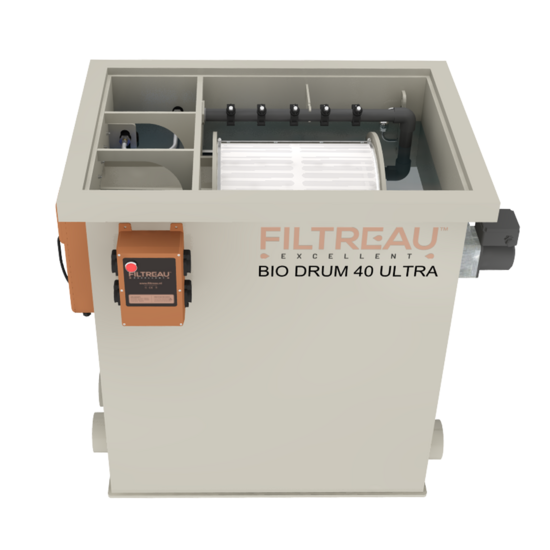

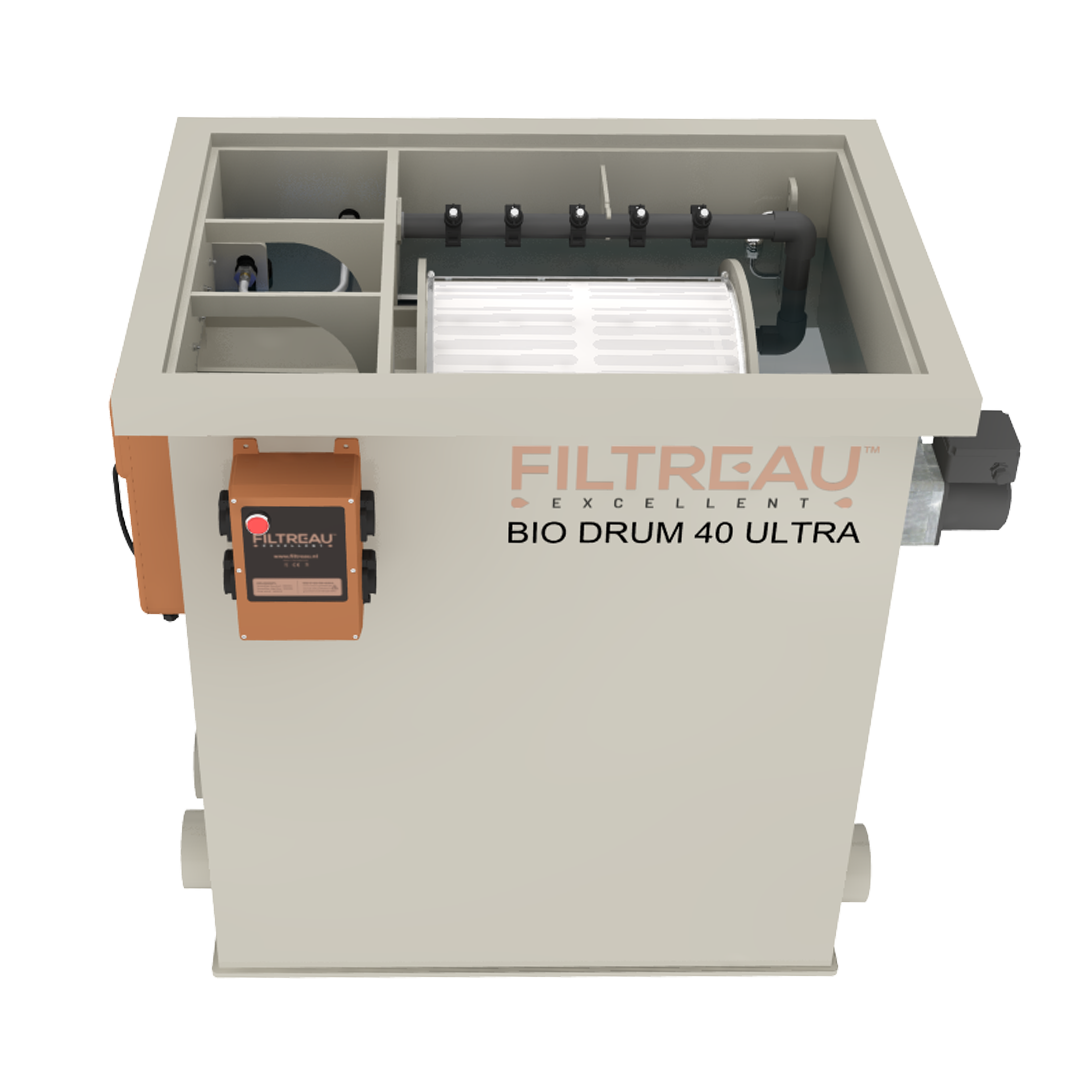

De WMC Bio Drum 40 Ultra Gravity - Filtreau is een automatisch trommelfilter uit de Excellent-serie, ontwikkeld voor mechanische filtratie van vijvers en koivijvers. Deze uitvoering is specifiek ontworpen voor een gravity-opstelling en heeft een maximale waterdoorstroming van 30 m³ per uur.
De Bio Drum 40 Ultra onderscheidt zich door zijn relatief hoge bouwvorm van 1090 × 700 × 980 mm. Het systeem beschikt over drie inlaten en drie uitlaten van 110 mm en combineert een fijn trommelfilter met een interne spoelpomp, industriële aandrijfmotor, controlebox en geïntegreerde 80 watt High Output UV-C-unit.
Gravity-opstelling
Deze uitvoering is bedoeld voor installatie volgens het gravity-principe. Hierbij wordt het trommelfilter op het juiste niveau ten opzichte van het vijverwater geplaatst. Het water stroomt door zwaartekracht vanuit bijvoorbeeld bodemdrains en skimmers naar het filter.
De vijverpomp wordt na het trommelfilter geplaatst en transporteert het gefilterde water terug naar de vijver. Hierdoor bereikt grof en fijn zwevend vuil eerst het trommelfilter voordat het water door de vijverpomp wordt teruggevoerd.
Maximale flow van 30 m³ per uur
De Bio Drum 40 Ultra Gravity heeft een maximale doorstroming van 30 m³ per uur. Filtreau geeft voor deze uitvoering een maximale vijverinhoud van 60 m³ op.
De daadwerkelijke benodigde filtercapaciteit en watercirculatie zijn afhankelijk van onder andere de vijverbelasting, visbezetting, leidingweerstand en de totale opbouw van het filtersysteem.
Trommel met 120 micron filtergaas

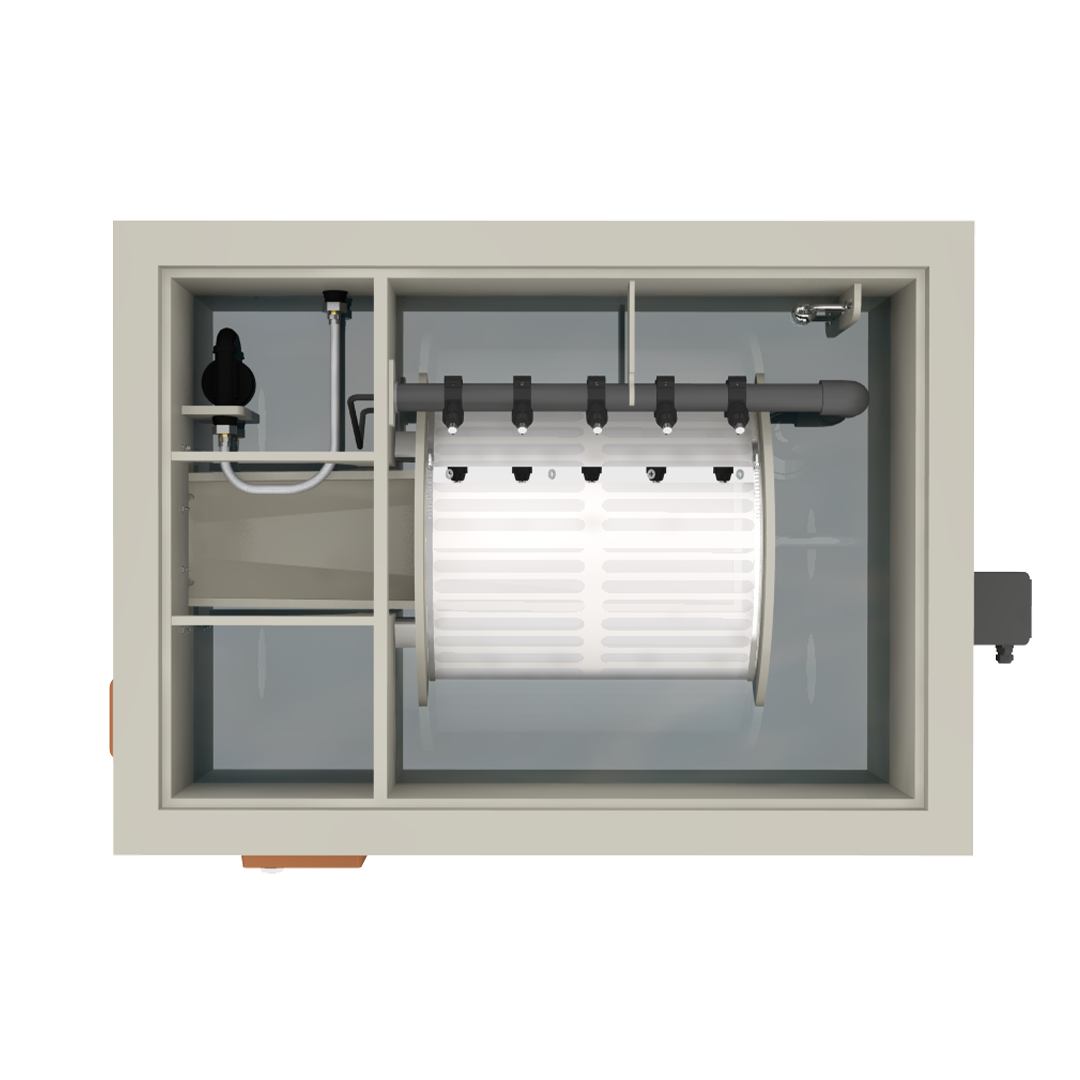

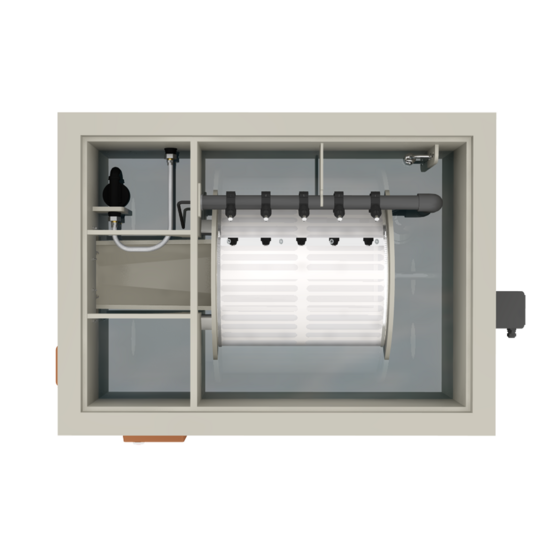

Het hart van het systeem is een trommel van Ø 400 × 400 mm. De trommel is voorzien van een flexibel PP-filterpaneel met fijn RVS gaas met een maaswijdte van 120 micron.
Het vijverwater stroomt vanuit de binnenzijde van de trommel door het filtergaas naar de buitenzijde. Zwevende vuildeeltjes die groter zijn dan de maaswijdte blijven op het filterpaneel achter en worden daardoor uit de waterstroom verwijderd.
Automatische reiniging
Naarmate meer vuil op het filtergaas achterblijft, neemt de waterdoorstroming door de trommel af. Een RVS vlotterschakelaar registreert de verandering van het waterniveau en activeert vervolgens automatisch de reinigingscyclus.
De trommel begint te draaien en RVS sproeikoppen spuiten water tegen het filterpaneel. Het losgespoelde vuil wordt opgevangen in de spoelgoot en vervolgens via de vuilafvoer uit het systeem verwijderd.
Hierdoor wordt het filtergaas automatisch gereinigd zonder dat het bij iedere vervuiling handmatig uit het systeem hoeft te worden gehaald.

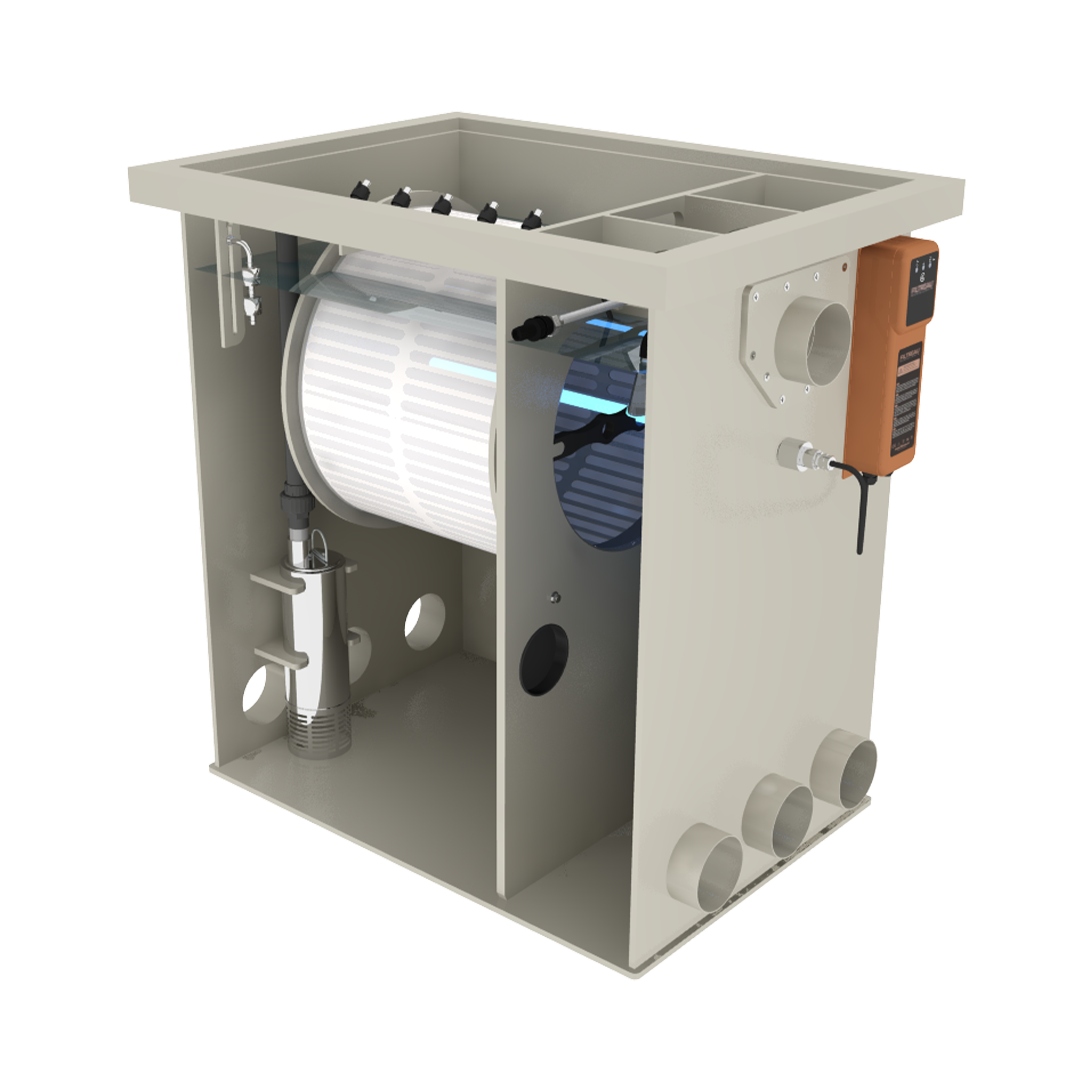

Interne RVS spoelpomp
Voor de automatische reiniging is de Bio Drum 40 Ultra Gravity standaard uitgerust met een interne RVS spoelpomp.
Deze spoelpomp werkt met een druk van 5 bar en heeft een vermogen van 750 watt op 220 volt. De pomp levert de benodigde waterdruk voor de sproeikoppen tijdens het reinigen van de trommel.

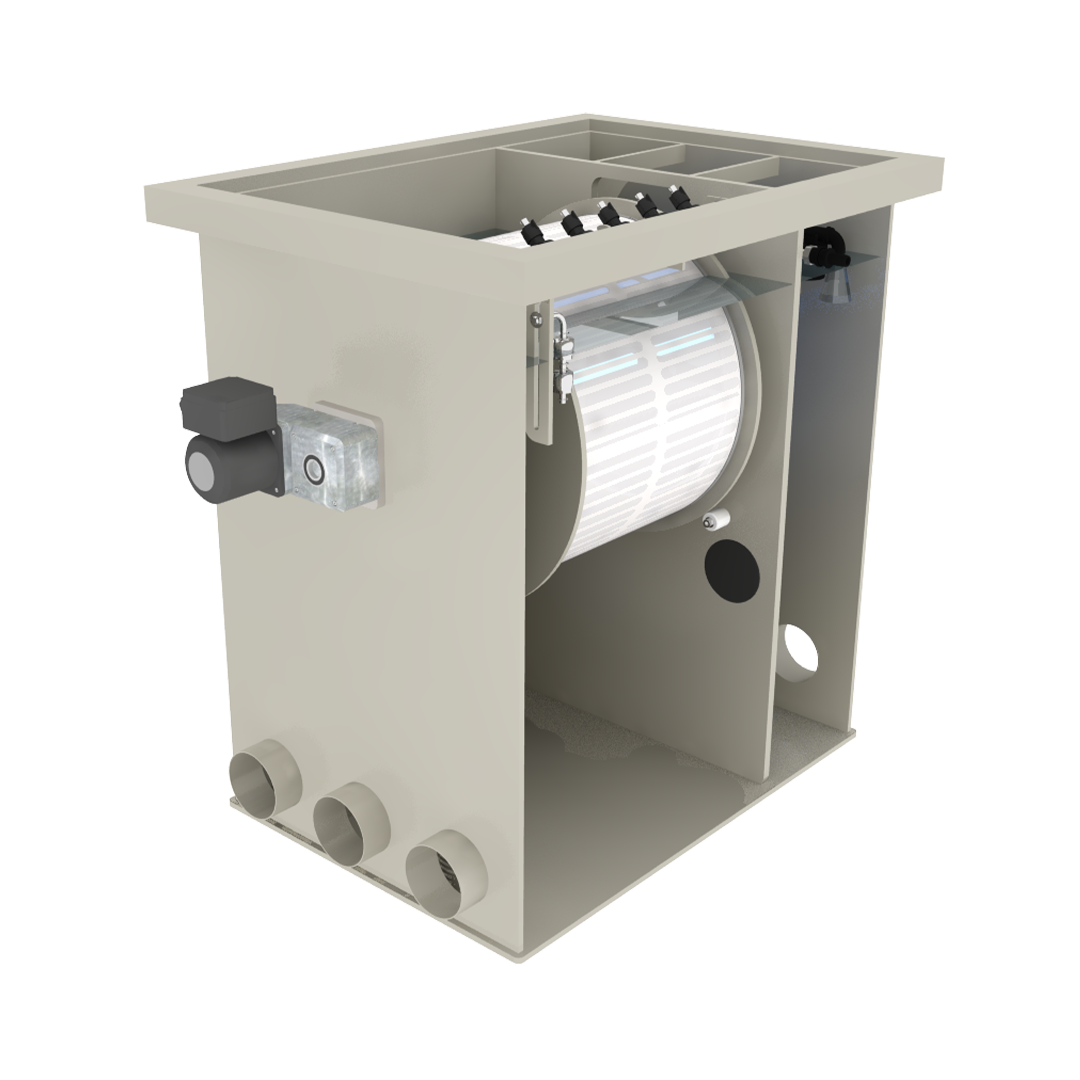

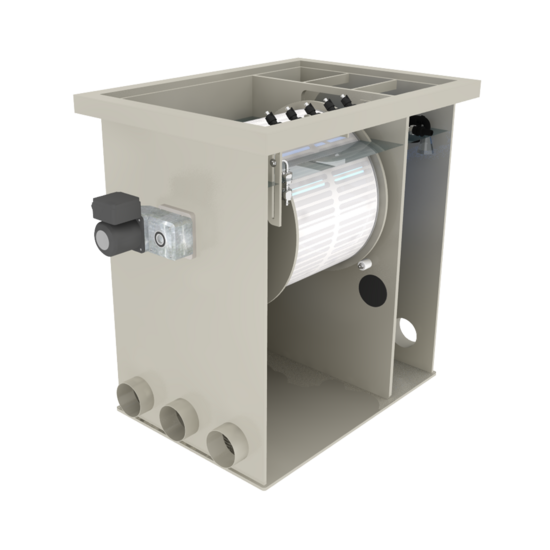

Industriële SPG XL aandrijfmotor
De trommel wordt aangedreven door een industriële SPG XL-motor. Deze motor levert een koppel van 130 Nm en heeft een vermogen van 60 watt op 220 volt.
De aandrijfmotor is specifiek ontwikkeld voor toepassing op de trommelfilters van Filtreau en wordt met een dubbele afdichting op het filter gemonteerd.
80 watt High Output UV-C
De Bio Drum 40 Ultra Gravity beschikt standaard over een geïntegreerde 80 watt High Output UV-C-unit. Hierdoor worden mechanische trommelfiltratie en UV-C-behandeling binnen één filtersysteem gecombineerd.
De UV-C-unit ondersteunt het helder houden van het passerende vijverwater en is direct in het filtersysteem geïntegreerd. Hierdoor hoeft voor deze UV-C-capaciteit geen afzonderlijke externe unit in het leidingwerk te worden geplaatst.
Controlebox inbegrepen
De Filtreau Excellent controlebox wordt standaard meegeleverd en verzorgt de aansturing van het trommelfilter.
De controlebox ondersteunt automatische reiniging via de vlotterschakelaar en beschikt daarnaast over handmatige bediening voor draaien en spoelen. Een standaard spoelcyclus van de trommel duurt ongeveer 10 seconden.
Bij de Gravity-uitvoering is het spoelniveau regelbaar. De controlebox beschikt daarnaast over aansluitingen voor de spoelpomp, vijverpomp, aandrijfmotor van de trommel en de UV-C-unit.
Een magnetische beveiliging zorgt ervoor dat de controlebox uitschakelt wanneer het deksel wordt geopend. Ook is een spoelbeveiliging aanwezig die het systeem uitschakelt wanneer er gedurende vijf minuten achter elkaar wordt gespoeld. Het systeem moet daarna handmatig worden gereset.

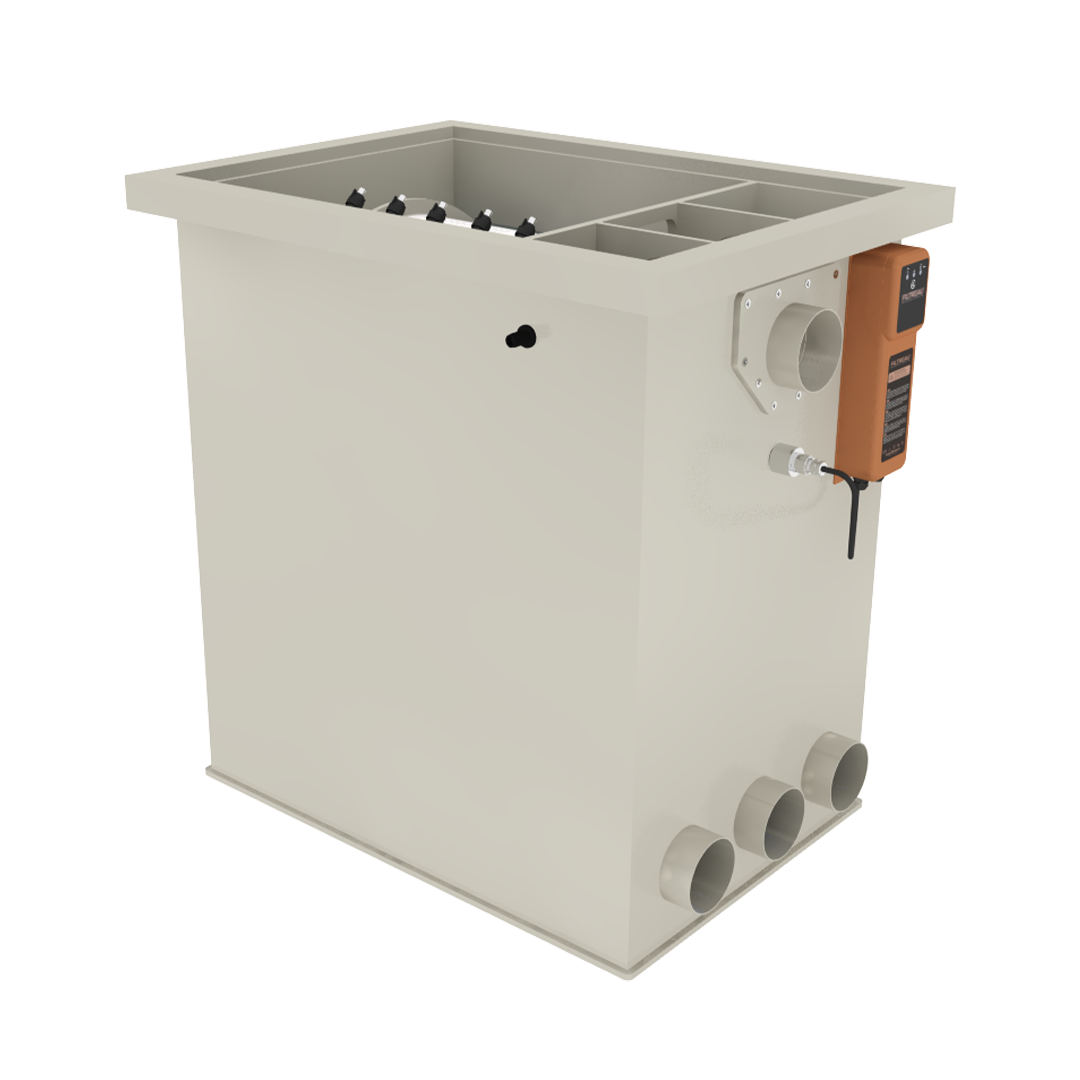

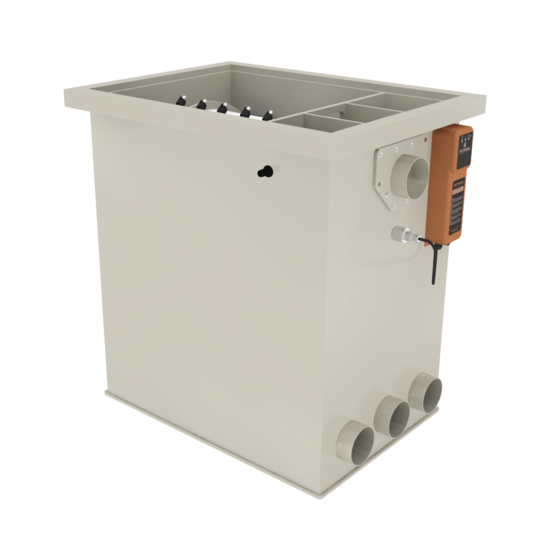

Drie inlaten en drie uitlaten
De Bio Drum 40 Ultra Gravity beschikt over drie inlaten van 110 mm en drie uitlaten van 110 mm. Hierdoor kan het filter worden geïntegreerd in grotere gravity-installaties met meerdere aanvoer- en retourleidingen.
Bij het ontwerpen van de installatie moeten leidingdiameters, leidingweerstand, pompvermogen en de gewenste totale watercirculatie op elkaar worden afgestemd.
Belangrijke punten
• Automatisch trommelfilter van Filtreau
• Uitvoering: Gravity
• Onderdeel van de Filtreau Excellent-serie
• Maximale flow: 30 m³/uur
• Maximale vijverinhoud: 60 m³
• Trommel: Ø 400 × 400 mm
• Filtergaas: 120 micron
• Flexibel PP-filterpaneel met RVS gaas
• 3 inlaten van 110 mm
• 3 uitlaten van 110 mm
• Afmetingen: 1090 × 700 × 980 mm
• Industriële SPG XL aandrijfmotor
• Motorkoppel: 130 Nm
• Motorvermogen: 60 watt
• Interne RVS spoelpomp
• Spoelpomp: 5 bar / 750 watt
• Geïntegreerde 80 watt High Output UV-C
• RVS vlotterschakelaar voor automatische reiniging
• Filtreau Excellent controlebox inbegrepen
• Automatische en handmatige spoelfunctie
• Regelbaar spoelniveau bij gravity-opstelling
• Geschikt voor grotere vijvers en koivijvers
