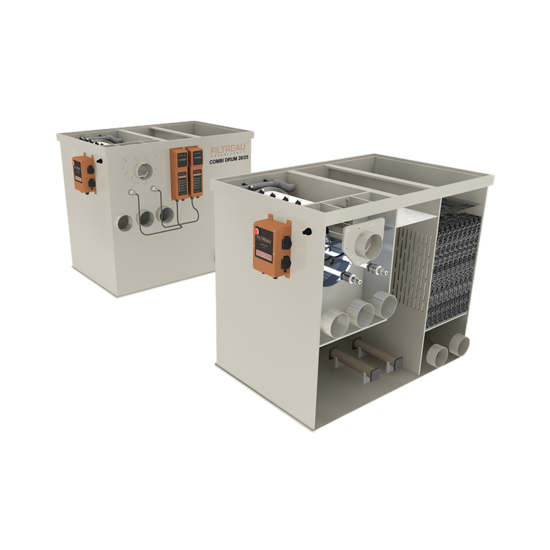

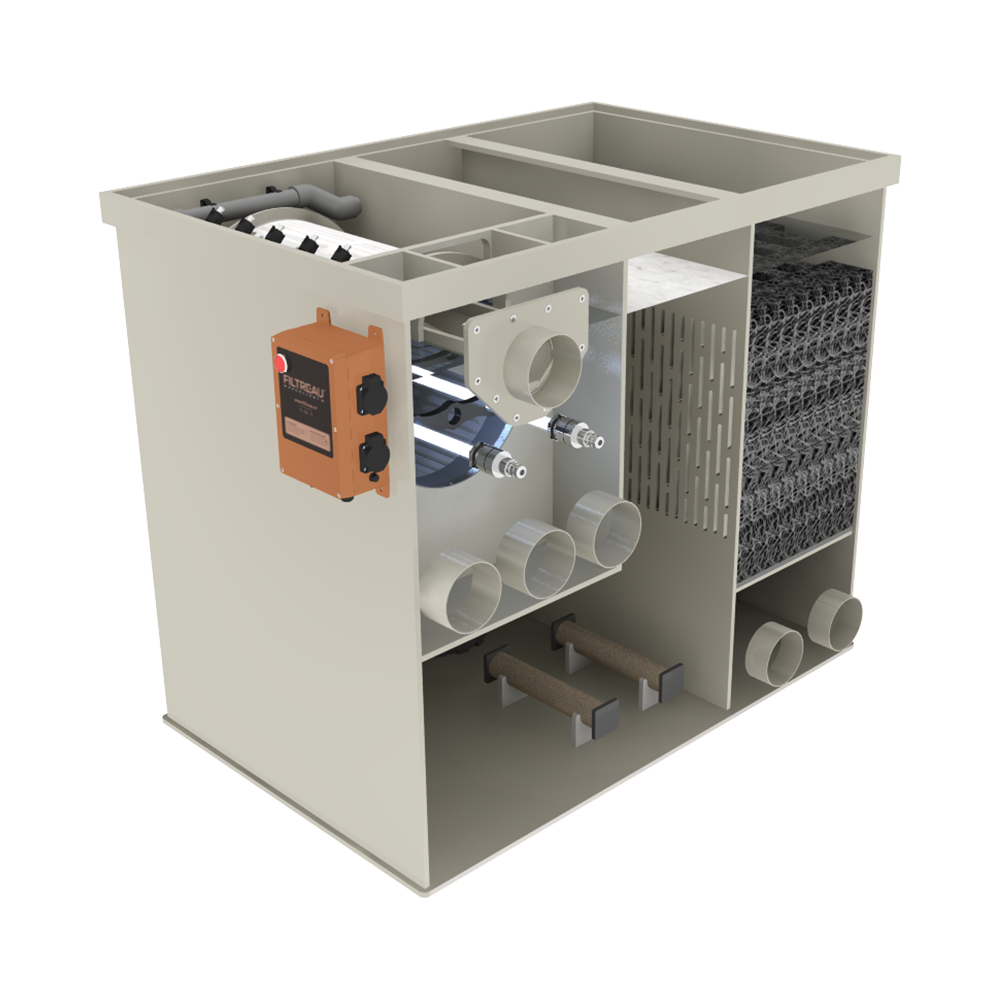

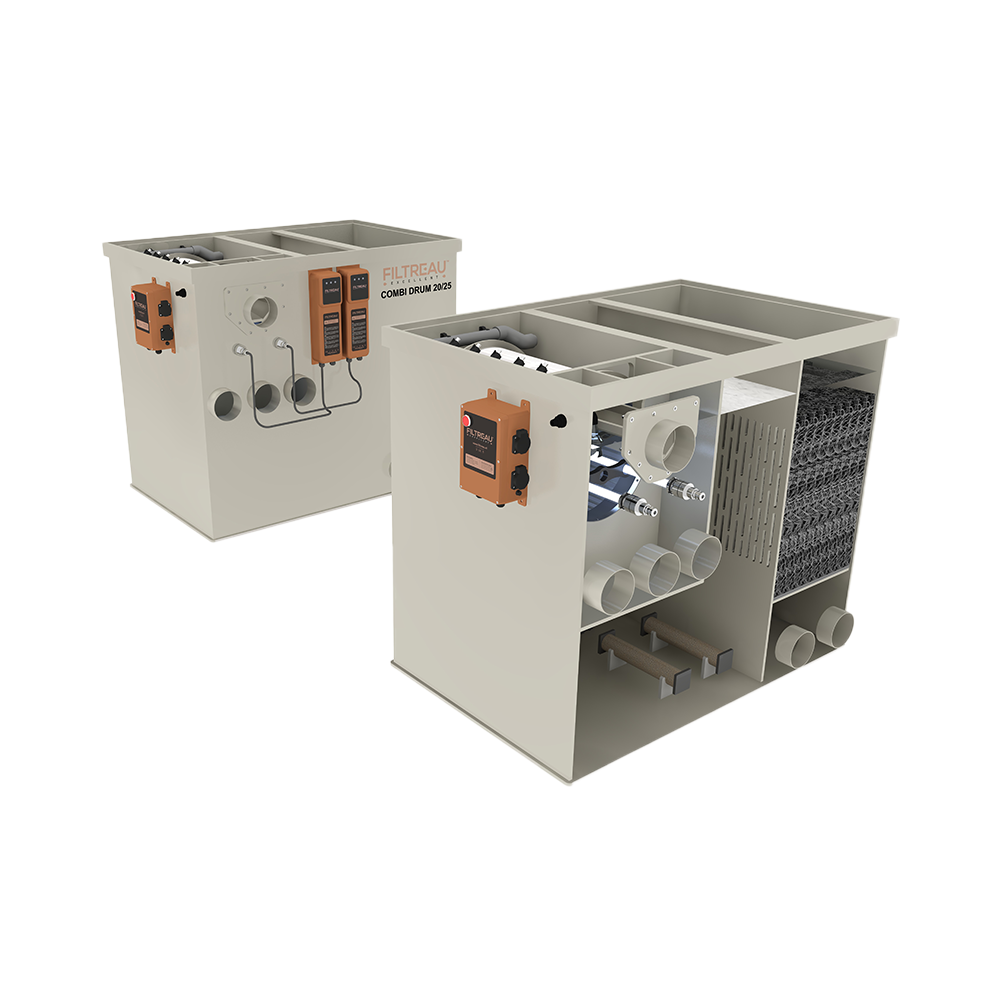

De WMC Combi Drum 20/25 - Filtreau is een compleet filtersysteem uit de Excellent-serie waarin automatische mechanische trommelfiltratie en biologische filtratie worden gecombineerd. Het systeem is ontwikkeld voor vijvers en koivijvers en kan, afhankelijk van de technische opbouw van de installatie, worden gekozen als Gravity- of Pump-uitvoering. Daarnaast is er een bijpassend Trickle-filter beschikbaar waarmee de biologische filtercapaciteit verder kan worden uitgebreid.
Hierdoor kan het WMC Combi Drum 20/25-systeem worden afgestemd op verschillende soorten vijverinstallaties.
Automatische mechanische filtratie

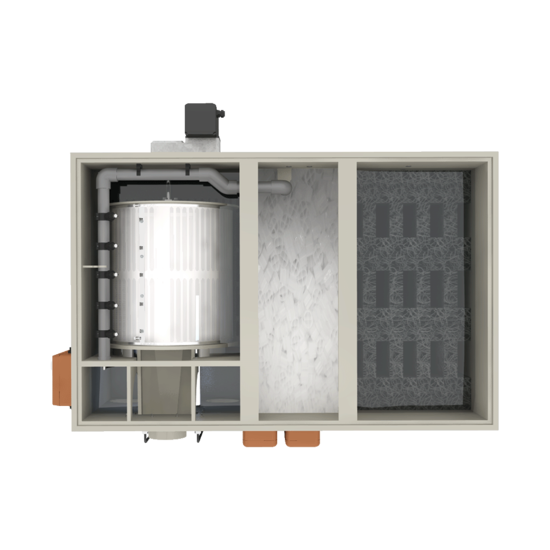

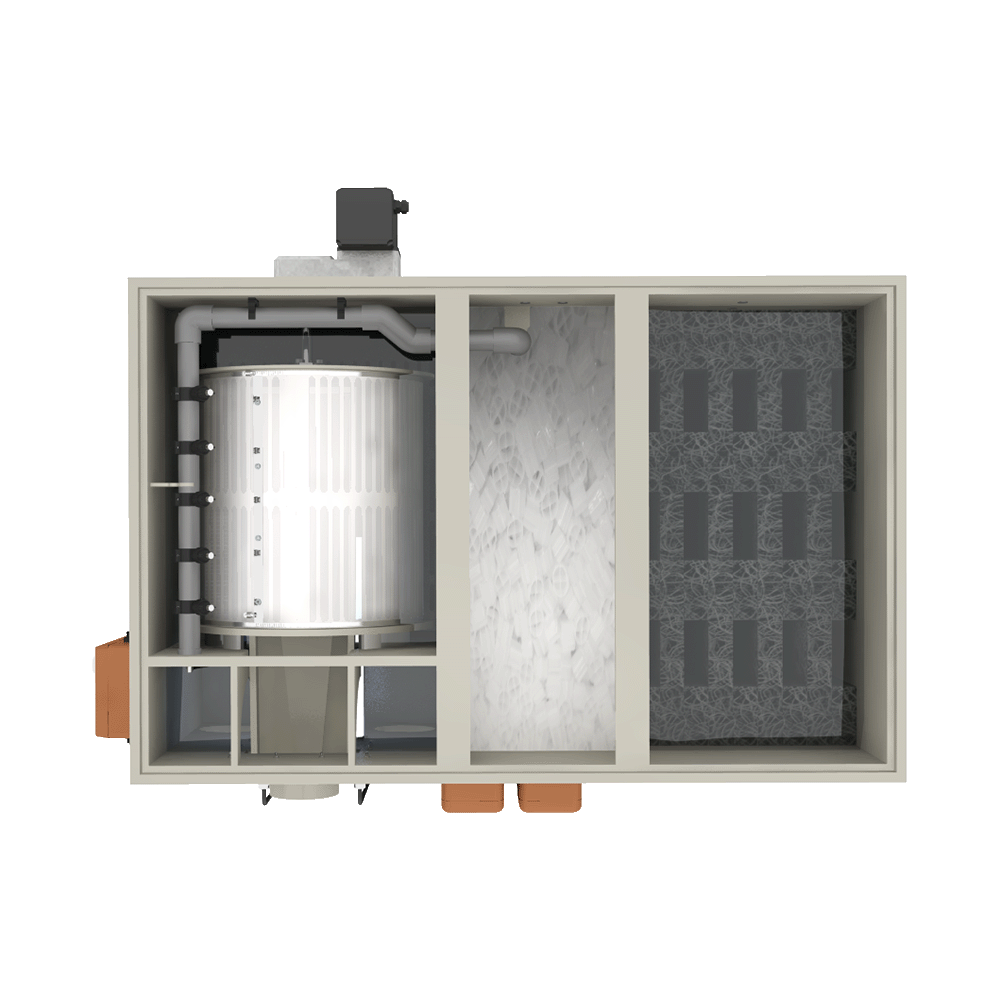

Het eerste gedeelte van de Combi Drum verzorgt de mechanische filtratie. De trommel heeft een afmeting van Ø 400 × 400 mm en is voorzien van een PP screen met RVS filtergaas met een maaswijdte van 120 micron.
Het vijverwater stroomt door het filtergaas, waarbij fijne vaste vuildeeltjes worden tegengehouden. Naarmate het filtergaas vervuild raakt, verandert de waterstand in het systeem. De vlotterschakelaar registreert dit en activeert automatisch een spoelcyclus.
Tijdens deze cyclus wordt de trommel rondgedraaid en door de interne spoelpomp schoongespoten. Het losgespoelde vuil wordt uit het filtersysteem afgevoerd. Hierdoor hoeft het mechanische filtergedeelte niet voortdurend handmatig te worden gereinigd.
Biologische filtratie
Na de mechanische filtratie stroomt het water verder door het biologische gedeelte van de Combi Drum. Hier kunnen biologische filtermedia worden geplaatst waarop bacteriën zich kunnen vestigen.
De Combi Drum 20/25 beschikt over twee luchtvoorzieningen van 50 × 300 mm voor het biologische filtergedeelte. Filtermedia zoals Hel-X en Japanse matten zijn optioneel verkrijgbaar en kunnen worden gekozen op basis van de gewenste biologische filteropbouw.
80 watt High Output UV-C
Zowel de Gravity- als Pump-uitvoering is voorzien van twee geïntegreerde 40 watt High Output UV-C-units, samen goed voor 80 watt UV-C.
Hierdoor worden mechanische filtratie, biologische filtratie en UV-C binnen één filtersysteem gecombineerd.
Interne spoelpomp en controlebox

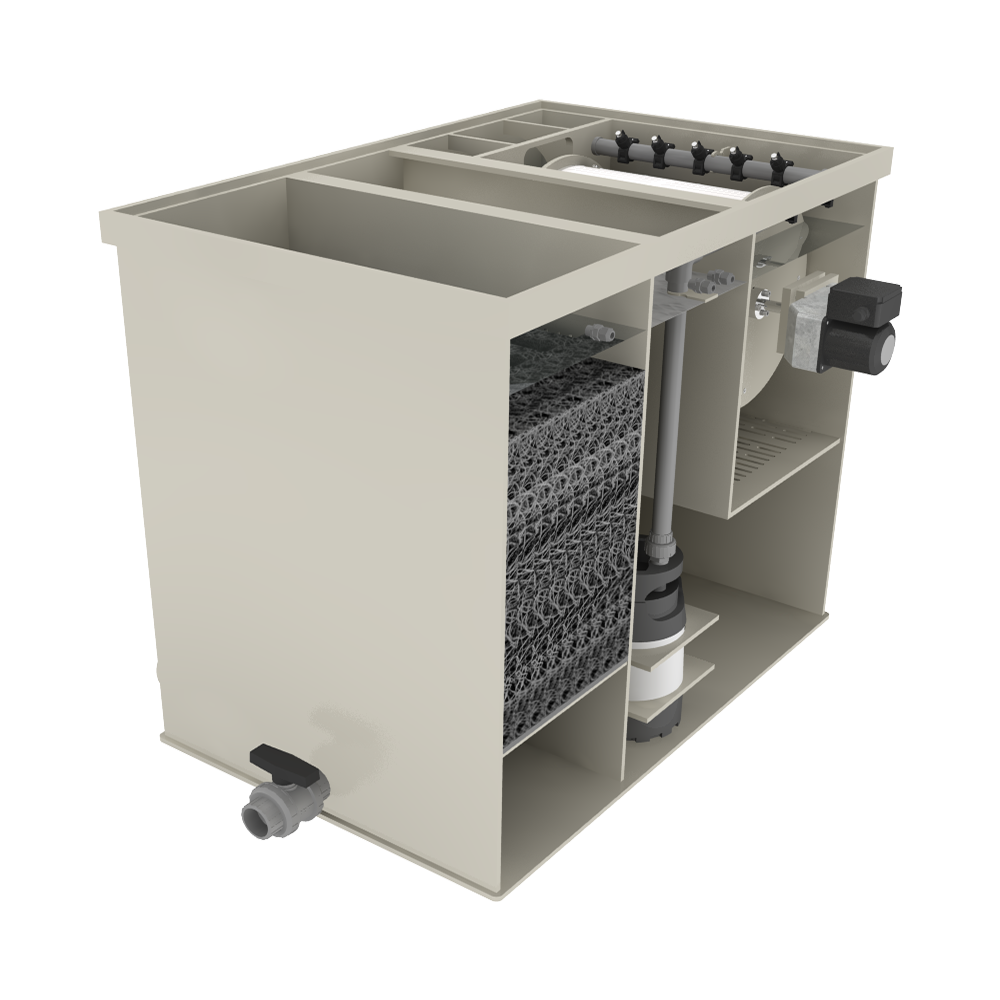

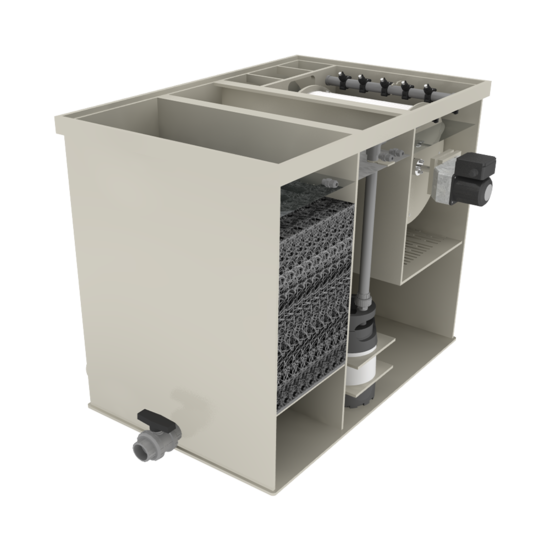

De Combi Drum 20/25 wordt standaard geleverd met een interne RVS spoelpomp en Filtreau Excellent controlebox.
De spoelpomp levert een druk van 4 bar en heeft een vermogen van 800 watt. Voor het aandrijven van de trommel wordt een industriële motor van 130 Nm en 60 watt toegepast.
De Excellent controlebox verzorgt de automatische reiniging via de vlotterschakelaar. Daarnaast is handmatige bediening voor draaien en spoelen mogelijk. De standaard spoeltijd van de trommel bedraagt circa 10 seconden.
Gravity, Pump of Trickle
Binnen de WMC Combi Drum 20/25-serie kan worden gekozen uit verschillende uitvoeringen. Welke variant het meest geschikt is, hangt af van de technische opbouw van de vijver en de gewenste filtercapaciteit.
WMC Combi Drum 20/25 Gravity - Filtreau
De Gravity-uitvoering is bedoeld voor een gravity-installatie. Hierbij wordt het filtersysteem op het juiste niveau ten opzichte van de vijver geplaatst. Vijverwater stroomt door zwaartekracht vanuit bijvoorbeeld bodemdrains en skimmers naar het filter. De vijverpomp wordt na het filtersysteem geplaatst.
De Gravity-uitvoering heeft een maximale flow van 25 m³/uur. Filtreau geeft een maximale vijverinhoud van 50 m³ aan en maximaal 25 m³ bij een koivijver.
Deze uitvoering beschikt over drie inlaten van 110 mm en twee uitlaten van 110 mm.
WMC Combi Drum 20/25 Pump - Filtreau
De Pump-uitvoering is bedoeld voor een pompgevoede installatie. Hierbij pompt een vijverpomp het water vanuit de vijver naar het filtersysteem.
Deze uitvoering is praktisch wanneer een gravity-opstelling niet mogelijk of niet gewenst is. De Pump-uitvoering heeft een maximale flow van 20 m³/uur en is volgens Filtreau geschikt voor vijvers tot 40 m³. Voor koivijvers wordt maximaal 20 m³ aangehouden.
Ook deze uitvoering beschikt over drie inlaten van 110 mm en twee uitlaten van 110 mm.
Trickle voor WMC Combi Drum 20/25 - Filtreau
Als aanvulling op de Combi Drum 20/25 is een speciaal Trickle-filter verkrijgbaar. Het Trickle-filter is ontworpen om de biologische filtratie verder uit te breiden.
Bij een tricklefilter wordt het water over het biologische filtermateriaal verdeeld en stroomt het vervolgens door het filter naar beneden. Door het intensieve contact tussen water, lucht en filtermateriaal ontstaat een zuurstofrijke omgeving voor de bacteriën die betrokken zijn bij de biologische filtratie.
De bijpassende Trickle heeft een maximale flow van 20 m³/uur, een 63 mm inlaat en afmetingen van 660 × 320 × 882 mm.
Welke uitvoering kiezen?
Kies de WMC Combi Drum 20/25 Gravity wanneer de vijver is opgebouwd als gravity-installatie en een maximale doorstroming tot 25 m³/uur gewenst is.
Kies de WMC Combi Drum 20/25 Pump wanneer het vijverwater met een pomp naar het filtersysteem wordt gevoerd. Deze uitvoering heeft een maximale doorstroming van 20 m³/uur.
Kies het bijpassende Trickle-filter wanneer je de Combi Drum 20/25 wilt uitbreiden met extra biologische filtratie en een zuurstofrijke filterstap.
Belangrijke punten
• Filtersysteem uit de Filtreau Excellent-serie
• Combineert mechanische en biologische filtratie
• Verkrijgbaar als Gravity- en Pump-uitvoering
• Bijpassend Trickle-filter beschikbaar
• Trommel: Ø 400 × 400 mm
• Filtergaas: 120 micron
• Industriële aandrijfmotor: 130 Nm / 60 watt
• Interne RVS spoelpomp: 4 bar / 800 watt
• 2 × 40 watt High Output UV-C
• Totale UV-C-capaciteit: 80 watt
• 2 × 50 × 300 mm luchtvoorziening
• Filtreau Excellent controlebox inbegrepen bij Gravity en Pump
• Gravity: maximale flow 25 m³/uur
• Gravity: vijvers tot 50 m³ en koivijvers tot 25 m³
• Pump: maximale flow 20 m³/uur
• Pump: vijvers tot 40 m³ en koivijvers tot 20 m³
• Gravity en Pump: 3 × 110 mm inlaat en 2 × 110 mm uitlaat
• Trickle: maximale flow 20 m³/uur
• Trickle: 63 mm inlaat
• Trickle-afmetingen: 660 × 320 × 882 mm
• Biologische filtermedia zijn optioneel verkrijgbaar
