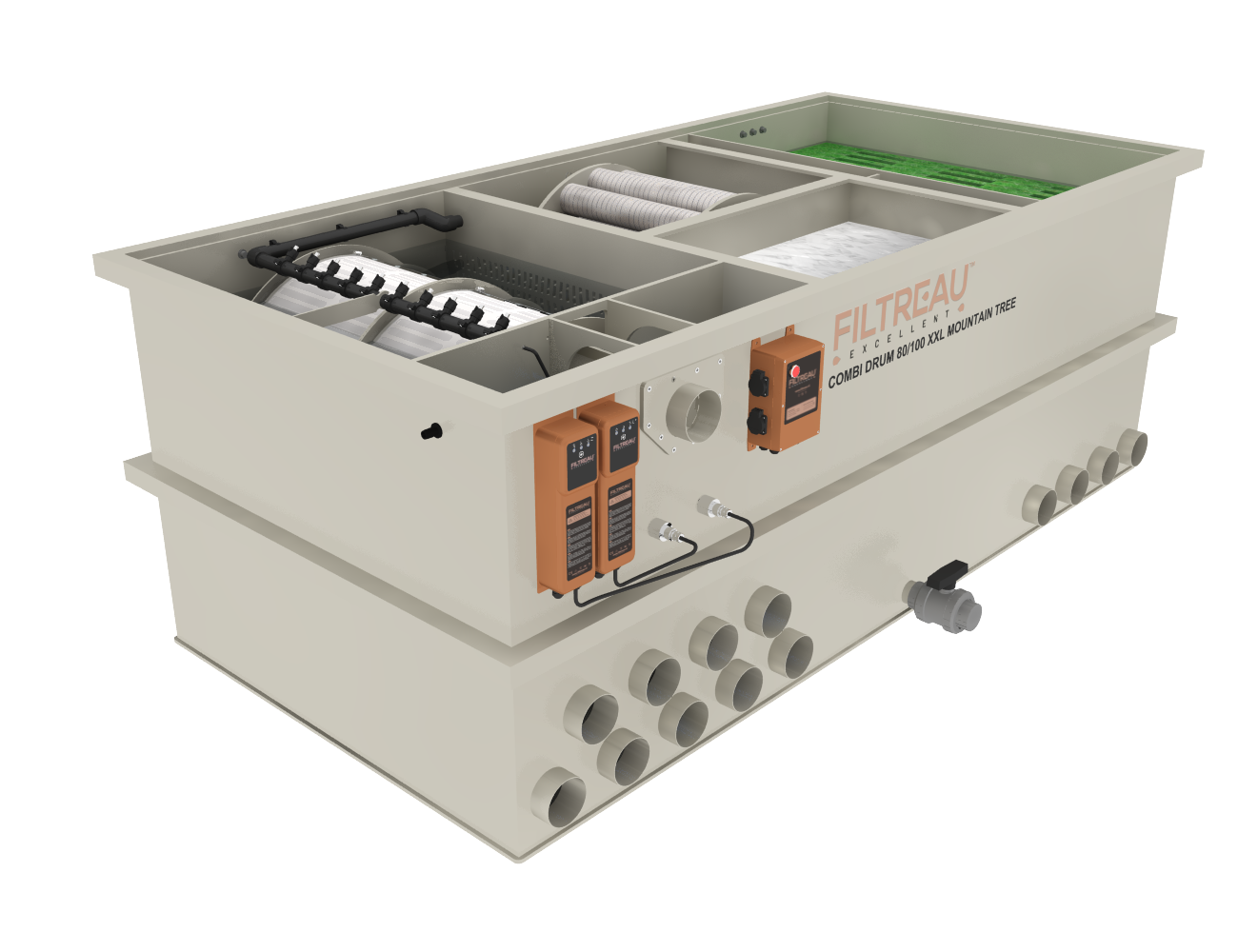

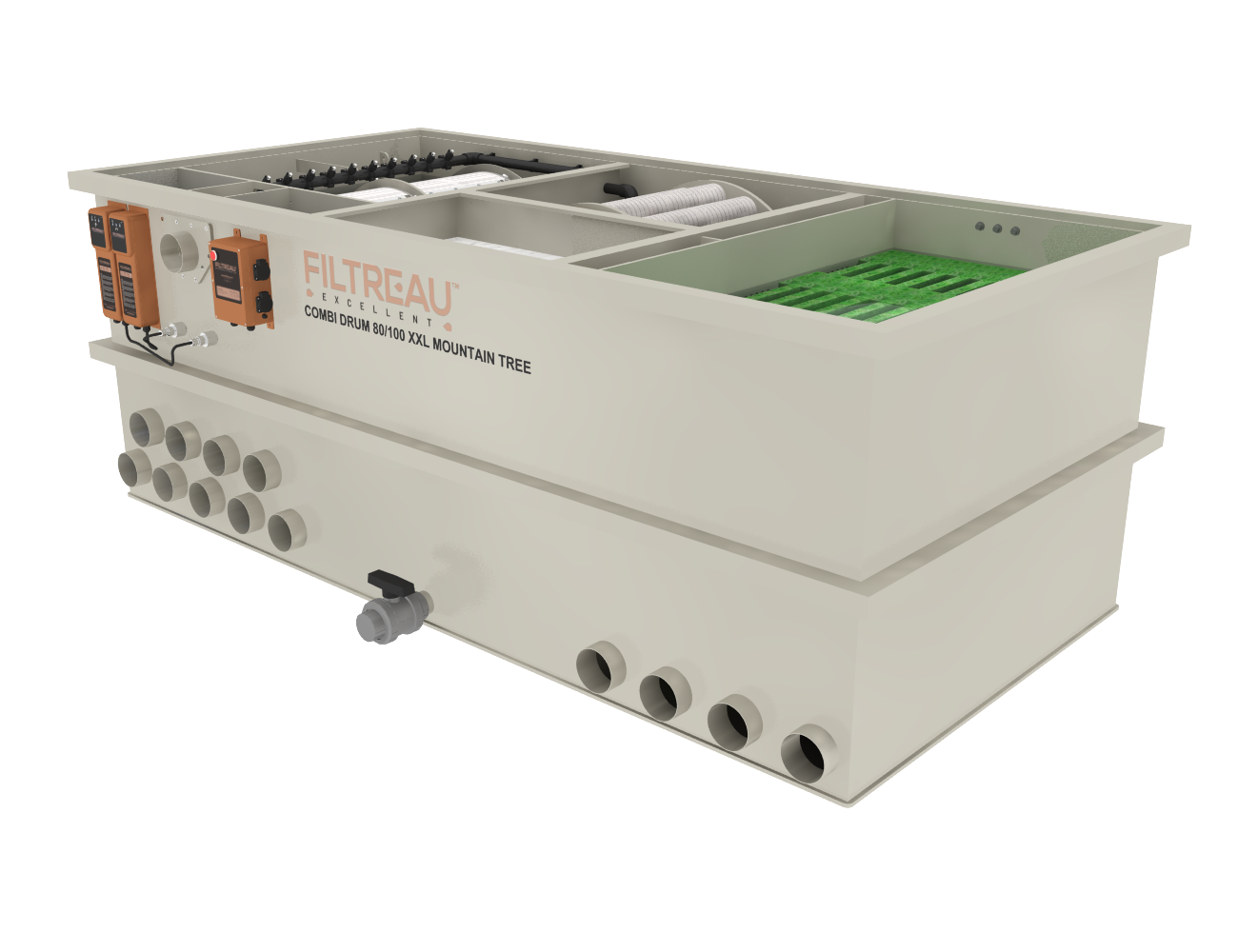

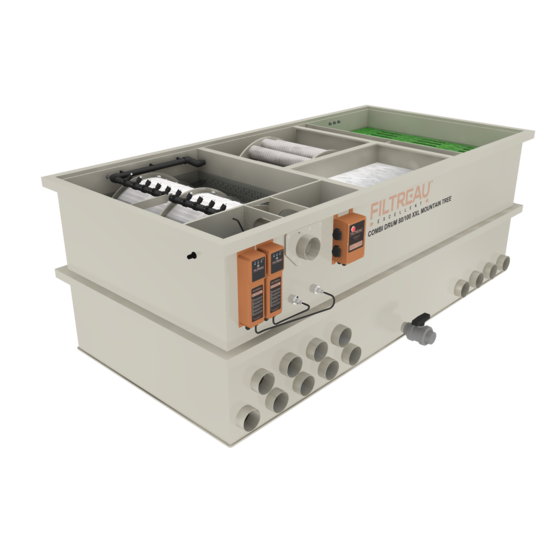

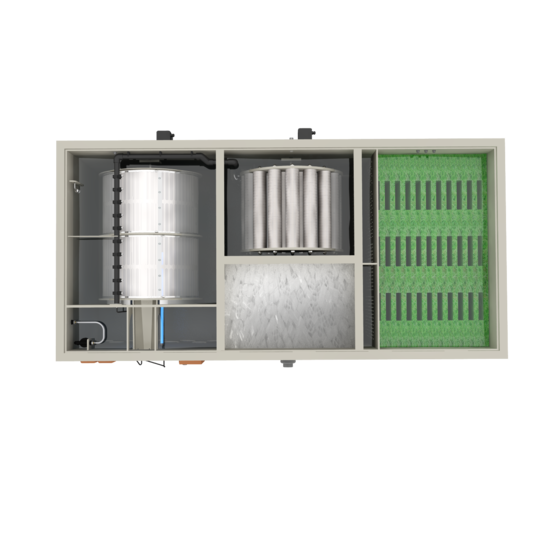

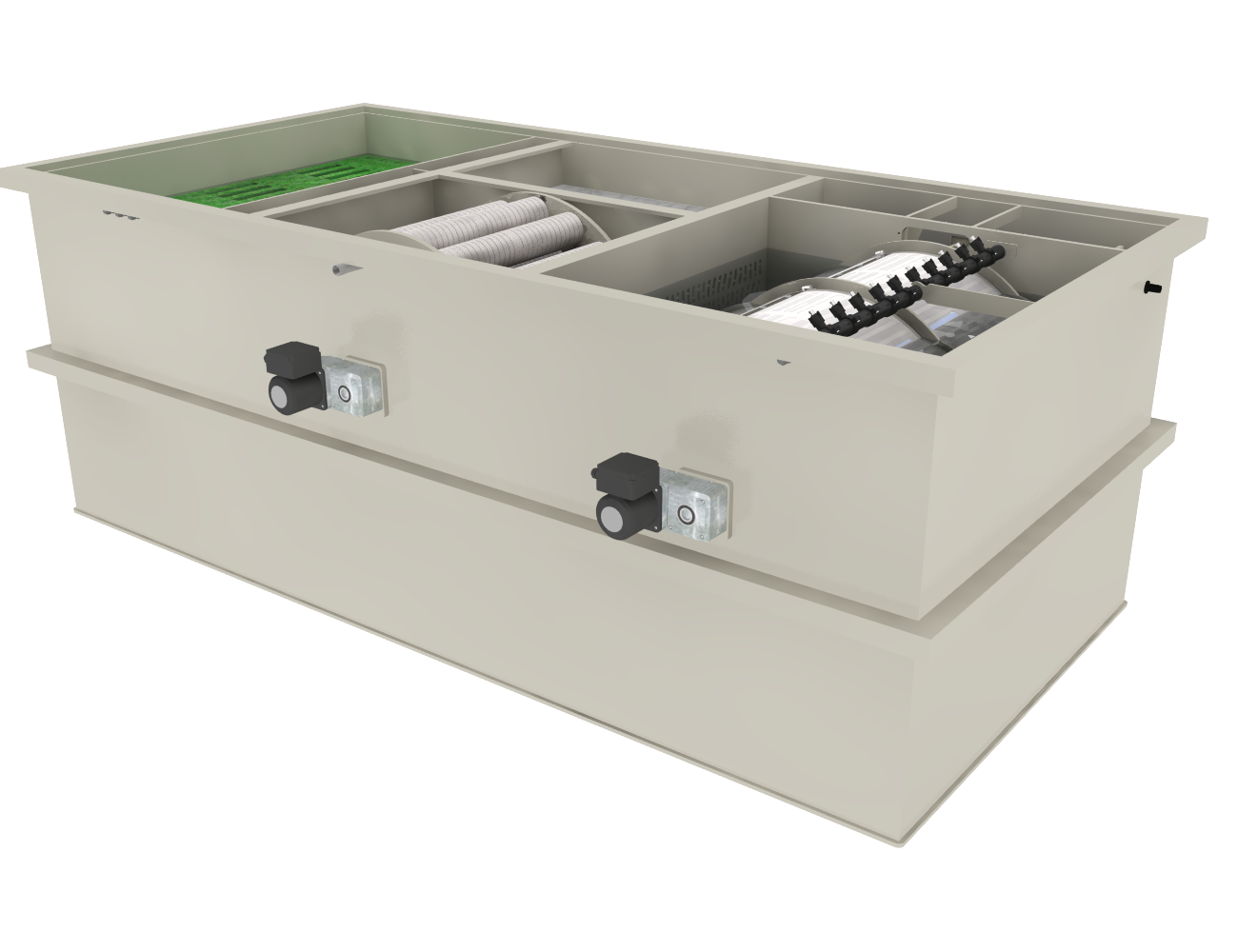

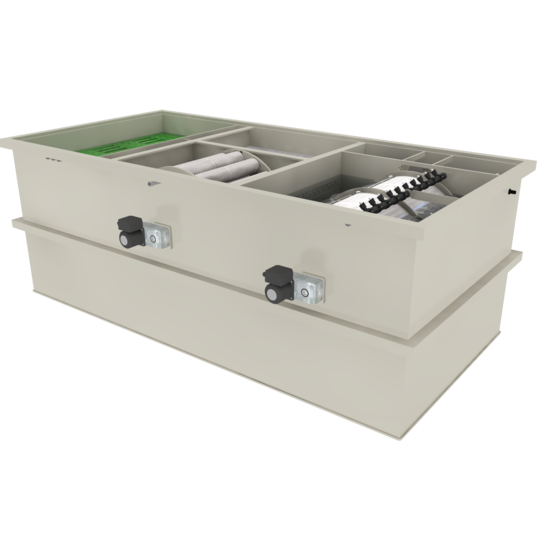

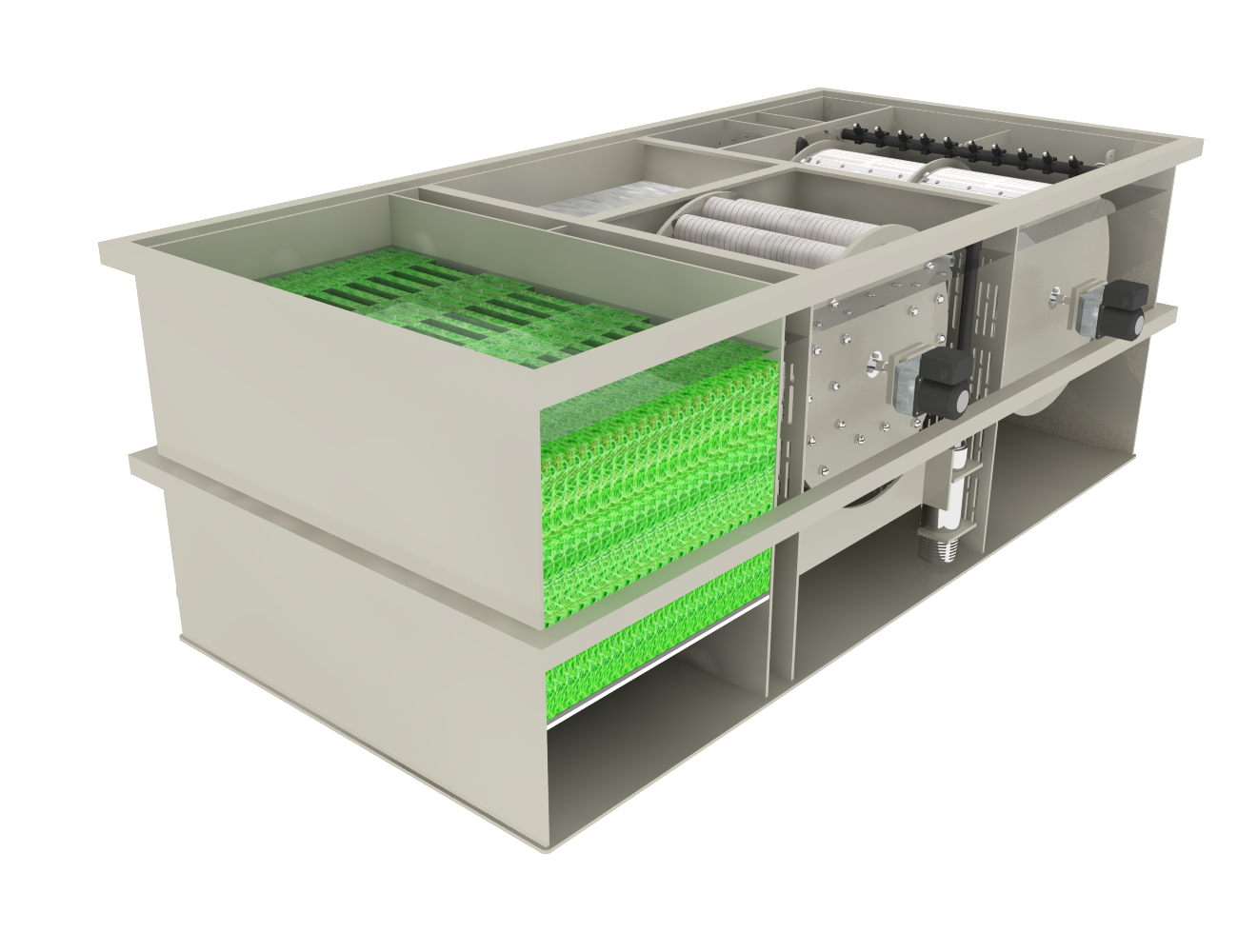

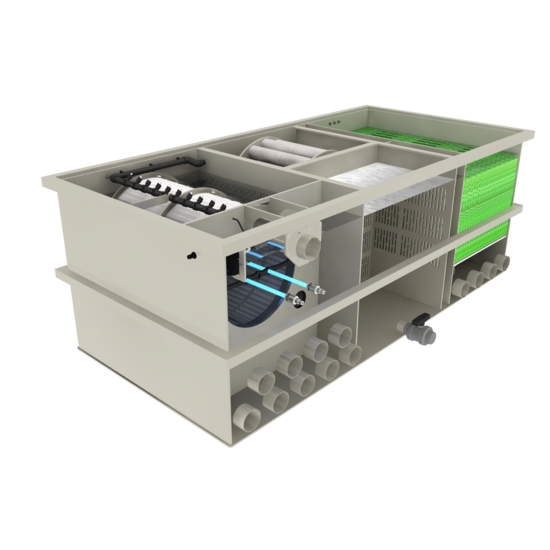

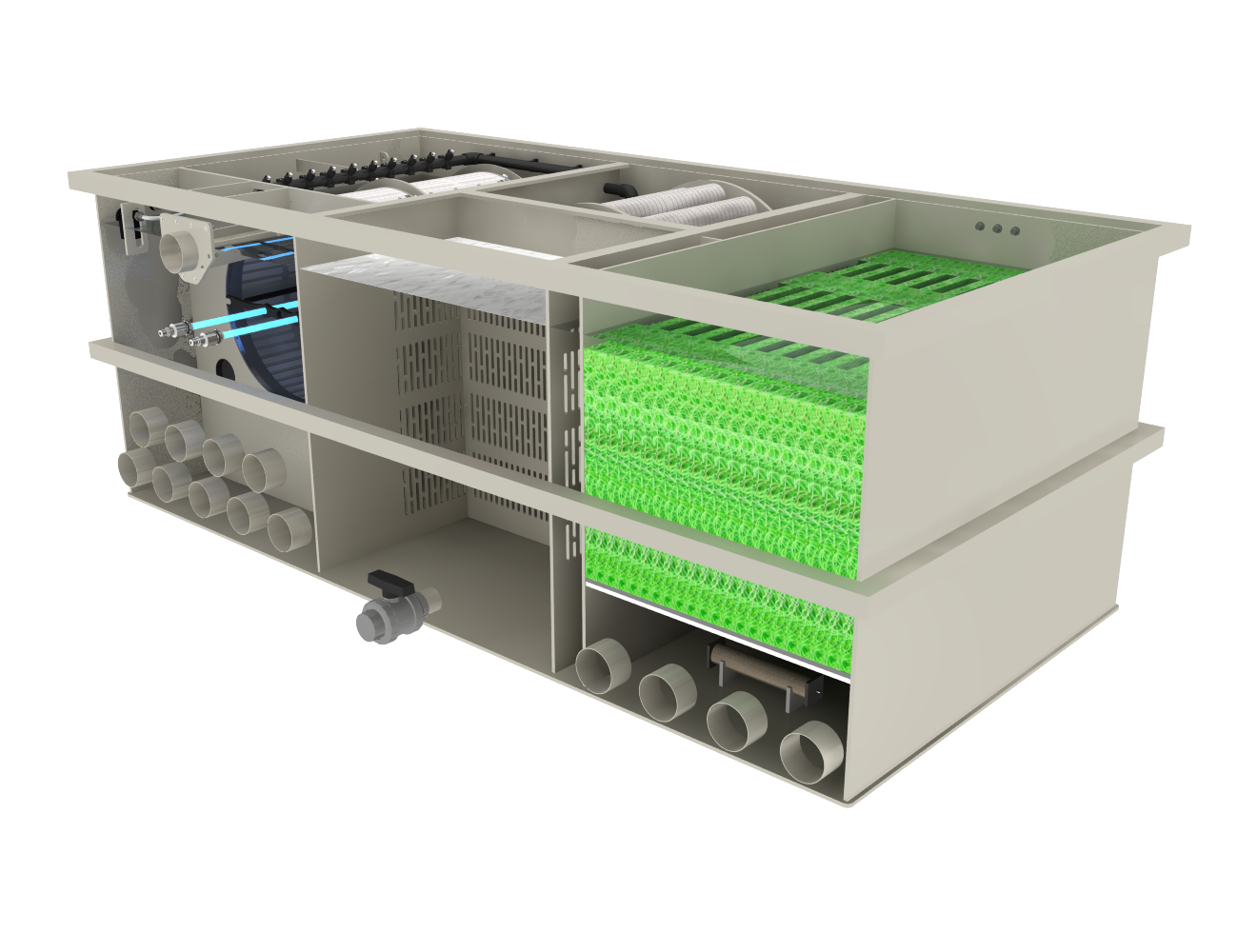

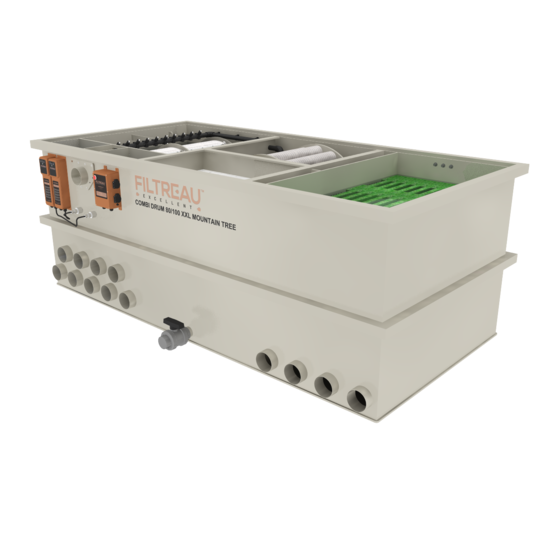

De WMC Combi Drum 80/100 XXL Mountain Tree Gravity - Filtreau is het grote model binnen de Excellent Mountain Tree-serie. Het filtersysteem combineert automatische mechanische trommelfiltratie met meerdere biologische filtermedia van Mountain Tree. Met een maximale flow van 80 m³/u is deze uitvoering ontwikkeld voor grote vijvers en zwaar belaste koivijvers.
Dit model is uitgevoerd voor een Gravity-opstelling. Hierbij stroomt het vijverwater vanuit bijvoorbeeld bodemdrains en skimmers op zwaartekracht naar het filter. De vijverpomp wordt na het filtersysteem geplaatst en voert het gefilterde water terug naar de vijver.
Filtreau geeft voor deze uitvoering een maximale vijverinhoud van 160 m³ op. Voor een vijver met koi bedraagt de maximale opgegeven inhoud 80 m³.

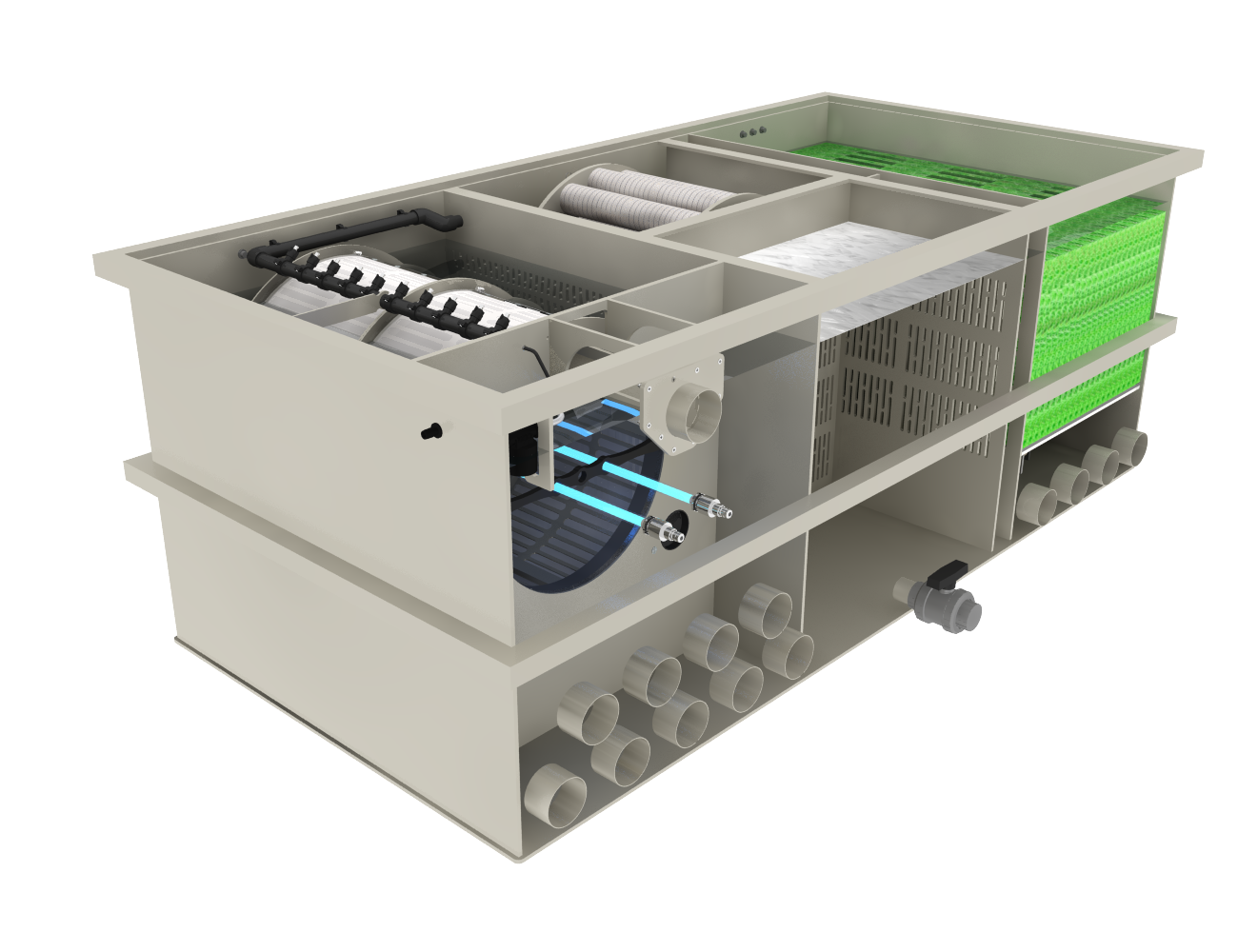

Grote XXL-trommel van Ø650 × 800 mm
De mechanische filtratie wordt verzorgd door een grote trommel van Ø650 × 800 mm. Deze is voorzien van een PP screen met RVS filtergaas en een maaswijdte van 120 micron.
Het vijverwater stroomt door het fijne gaas, waarbij vuildeeltjes uit de waterstroom worden verwijderd voordat het water het biologische filtergedeelte bereikt.
Wanneer het gaas vervuild raakt, registreert de vlotterschakelaar de verandering van het waterniveau. Vervolgens wordt automatisch een reinigingscyclus gestart. De trommel draait en het gaas wordt met de geïntegreerde spoelinstallatie gereinigd. Het afgescheiden vuil wordt daarna uit het filtersysteem afgevoerd.

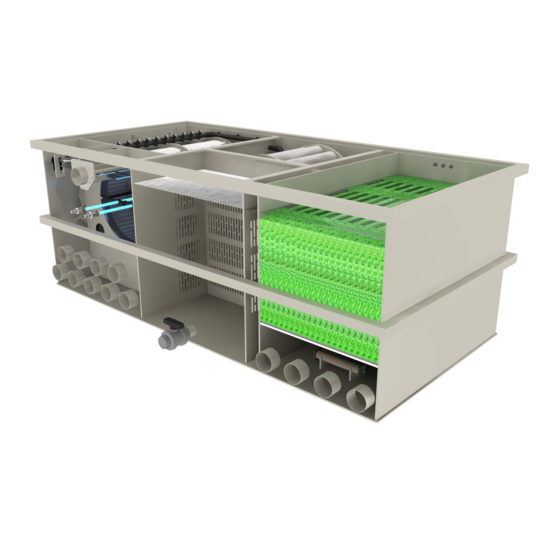

Mountain Tree biologische filtratie

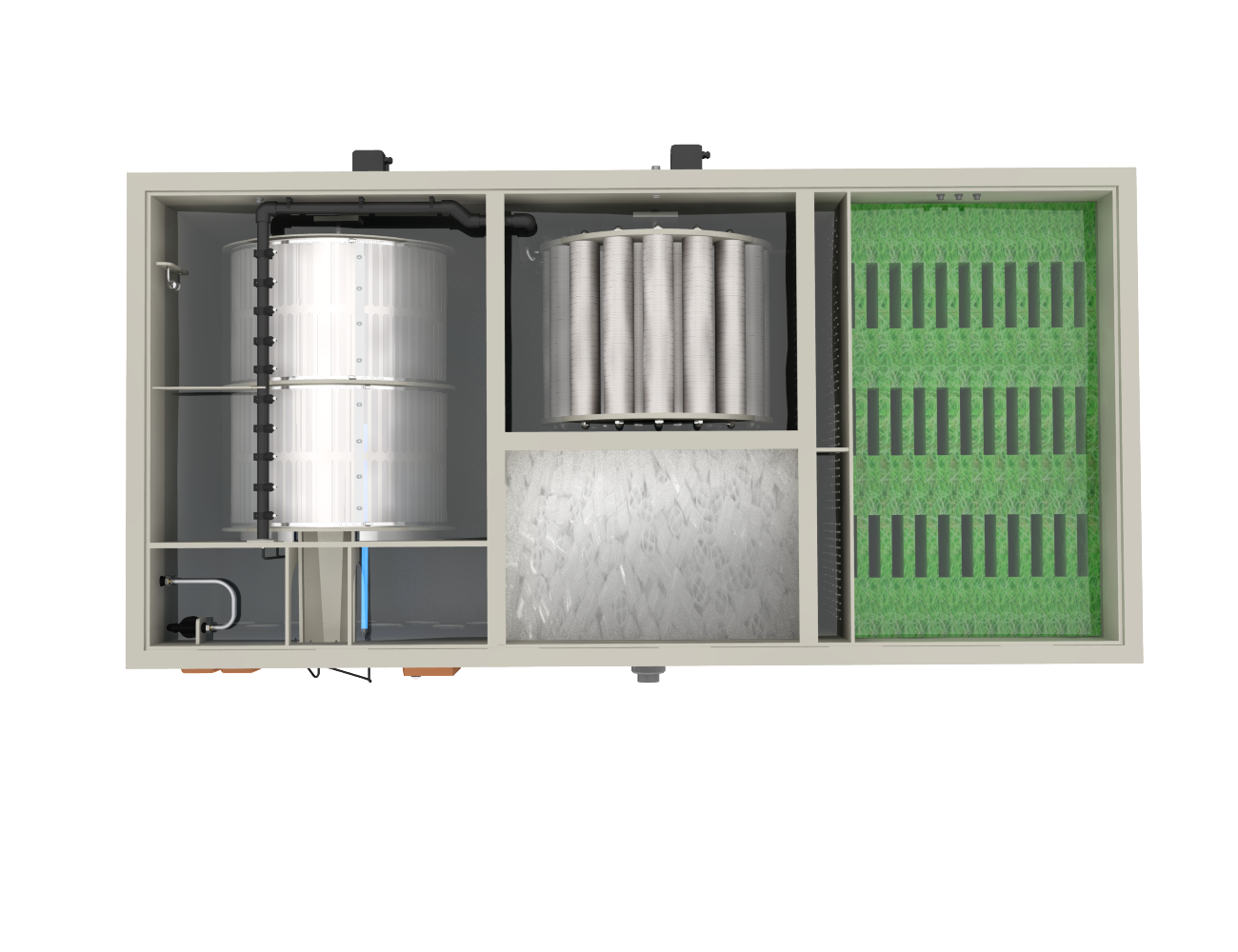

Na de mechanische filtering volgt een uitgebreide biologische filterstap. De WMC Combi Drum 80/100 XXL Mountain Tree wordt geleverd met verschillende biologische filtermedia.
Hel-X 13 × 12 mm is inbegrepen en heeft volgens Filtreau een specifiek oppervlak van 955 m² per m³. Het grote oppervlak biedt ruimte voor bacteriën die bijdragen aan de biologische verwerking van afvalstoffen in het vijverwater.
Daarnaast worden twee soorten Lotus Root Bacteria House meegeleverd.
Lotus Root Bacteria House I heeft een opgegeven specifiek oppervlak van 3380 m² per m³.
Lotus Root Bacteria House II heeft met 4303 m² per m³ een nog groter opgegeven specifiek oppervlak.
Door deze verschillende biologische filtermedia te combineren ontstaat een groot beschikbaar oppervlak voor de bacteriecultuur.

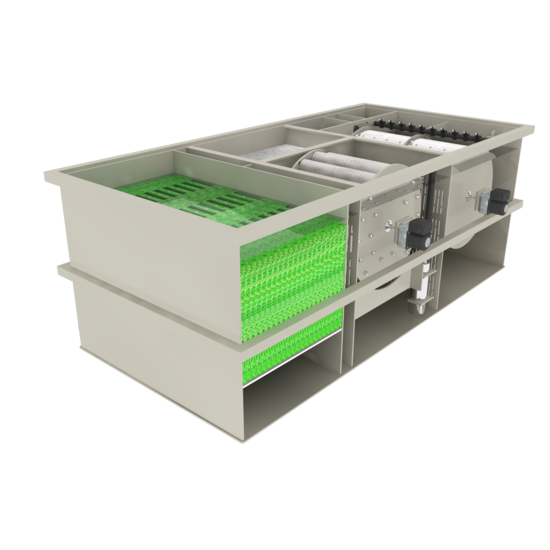

Spiral Filter Mat Green
Ook de groene Spiral Filter Mat maakt deel uit van de biologische filteropbouw. Filtreau geeft hiervoor een specifiek oppervlak van 550 m² per m³ op.
De open structuur van dit filtermateriaal maakt doorstroming van water mogelijk en biedt tegelijkertijd extra oppervlak voor biologische activiteit.
Hiermee combineert de Mountain Tree-uitvoering verschillende soorten biologische filtermedia in één groot filtersysteem.
Dubbele industriële aandrijving
De WMC Combi Drum 80/100 XXL Mountain Tree beschikt over twee industriële aandrijfmotoren.
Iedere motor heeft een koppel van 130 Nm en een vermogen van 60 watt op 220 volt. De dubbele aandrijving hoort bij de specifieke opbouw van deze Mountain Tree-uitvoering.
Interne RVS spoelpomp
Voor de automatische reiniging van de grote XXL-trommel is een interne RVS spoelpomp aanwezig.
Deze spoelpomp levert een druk van 5 bar en heeft een vermogen van 750 watt op 220 volt. Het spoelsysteem beschikt over vijf nozzles met zeefjes.
Tijdens een reinigingscyclus wordt het 120 micron trommelgaas automatisch schoongespoten, zodat de waterdoorstroming door het filter wordt hersteld.
2 × 80 watt High Output UV-C
De WMC Combi Drum 80/100 XXL Mountain Tree is voorzien van twee geïntegreerde High Output UV-C-units van ieder 80 watt.
Het totale ingebouwde UV-C-vermogen bedraagt daarmee 160 watt.
Hierdoor combineert dit filtersysteem mechanische trommelfiltratie, uitgebreide biologische filtratie en UV-C-behandeling binnen één installatie.
Excellent Mountain Tree controlebox
De Filtreau Excellent Mountain Tree controlebox wordt standaard meegeleverd.
De automatische reiniging wordt aangestuurd door een vlotterschakelaar. Daarnaast beschikt de controlebox over handmatige bediening waarmee de trommel kan worden gedraaid en gespoeld. De standaard spoeltijd bedraagt 10 seconden.
Omdat dit een Gravity-uitvoering is, is het spoelniveau regelbaar. Hierdoor kan de spoelcyclus op de installatie worden afgestemd.
De controlebox beschikt over aansluitingen voor onder andere de spoelpomp, vijverpomp, trommelaandrijving en High Output UV-C.
Daarnaast is een spoelbeveiliging aanwezig. Wanneer het filter gedurende vijf minuten achter elkaar blijft spoelen, schakelt de controlebox uit en is een handmatige reset nodig.
Ook beschikt de besturing over een magnetische dekselbeveiliging. Wanneer het deksel wordt geopend, wordt de controlebox uitgeschakeld.
Zes luchtvoorzieningen
Voor het biologische filtergedeelte beschikt de WMC Combi Drum 80/100 XXL Mountain Tree over zes luchtvoorzieningen van 50 × 300 mm.
De biologische filtermedia kunnen hierdoor worden gecombineerd met een uitgebreide beluchting. Dit is met name belangrijk voor de bacteriën die zich op het biologische filtermateriaal ontwikkelen.
7 inlaten en 3 uitlaten van 110 mm
Om de hoge waterdoorstroming mogelijk te maken, beschikt deze Gravity-uitvoering over zeven inlaten van 110 mm.
Hierdoor kunnen meerdere gravityleidingen vanuit bijvoorbeeld bodemdrains en skimmers op het filtersysteem worden aangesloten.
Aan de schone zijde bevinden zich drie uitlaten van 110 mm. Via deze aansluitingen stroomt het gefilterde water richting de pompen en vervolgens terug naar de vijver.

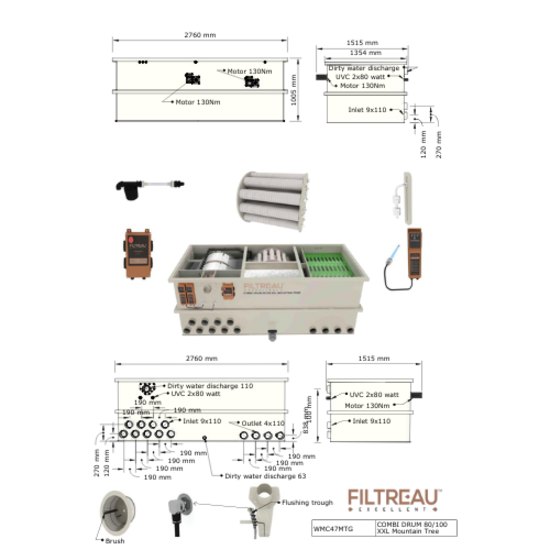

Afmetingen
Door de grote trommel en uitgebreide biologische filtersectie is dit een fors filtersysteem. De totale afmetingen bedragen:
2760 × 1515 × 1005 mm
Bij het ontwerpen van de filterruimte moet daarom voldoende plaats worden gereserveerd voor het filtersysteem zelf, de leidingaansluitingen en toegang voor onderhoud.
Belangrijke punten
• Gravity-uitvoering uit de Filtreau Excellent Mountain Tree-serie
• Maximale flow: 80 m³/u
• Maximale vijverinhoud: 160 m³
• Maximale vijverinhoud met koi: 80 m³
• Afmetingen: 2760 × 1515 × 1005 mm
• XXL-trommel: Ø650 × 800 mm
• PP screen met RVS gaas
• Maaswijdte: 120 micron
• Inlaten: 7 × 110 mm
• Uitlaten: 3 × 110 mm
• Interne RVS spoelpomp: 5 bar / 750 watt / 220 volt
• Industriële aandrijving: 2 × 130 Nm / 60 watt / 220 volt
• Geïntegreerde UV-C: 2 × 80 watt High Output
• Totaal UV-C-vermogen: 160 watt
• Luchtvoorziening: 6 × 50 × 300 mm
• Excellent Mountain Tree controlebox inbegrepen
• Hel-X 13 × 12 mm inbegrepen
• Hel-X: 955 m²/m³ filteroppervlak
• Lotus Root Bacteria House I inbegrepen
• Lotus Root Bacteria House I: 3380 m²/m³ filteroppervlak
• Lotus Root Bacteria House II inbegrepen
• Lotus Root Bacteria House II: 4303 m²/m³ filteroppervlak
• Spiral Filter Mat Green: 550 m²/m³ filteroppervlak
• Vijf spoelnozzles met zeefjes
• Automatische reiniging via vlotterschakelaar
• Handmatige draai- en spoelfunctie
• Regelbaar spoelniveau bij deze Gravity-uitvoering
Handleiding
WMC Combi Drum 80/100 XXL Mountain Tree Gravity trommelfilter - Filtreau
Laat ons helpen!
| EAN: | 8721225106859 |
| SKU: | WMC47MTG |
