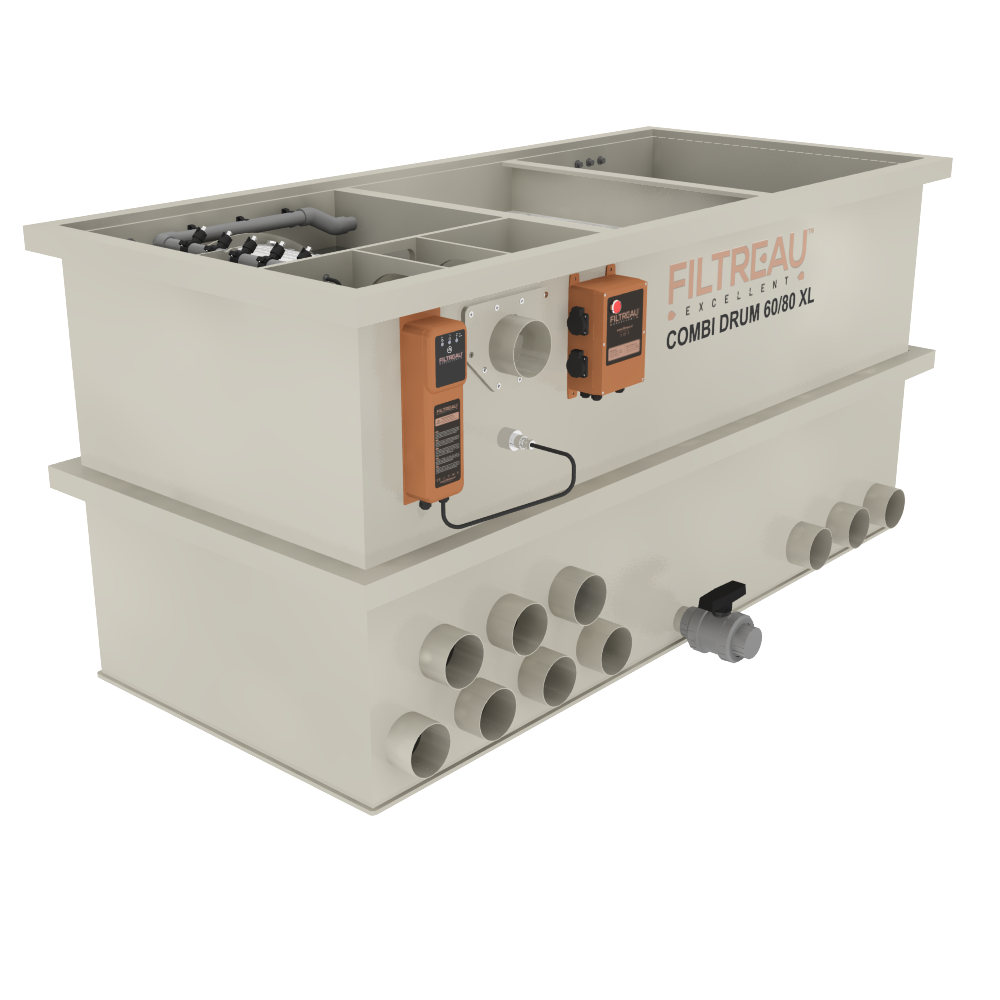

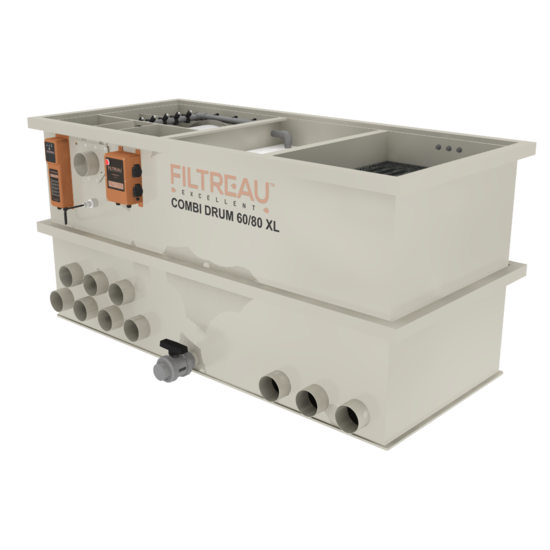

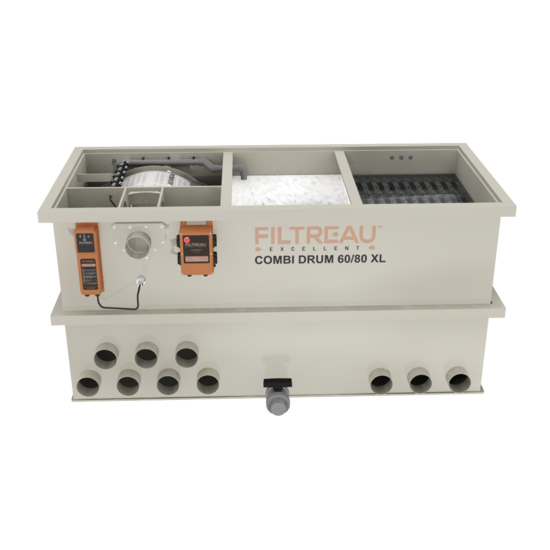

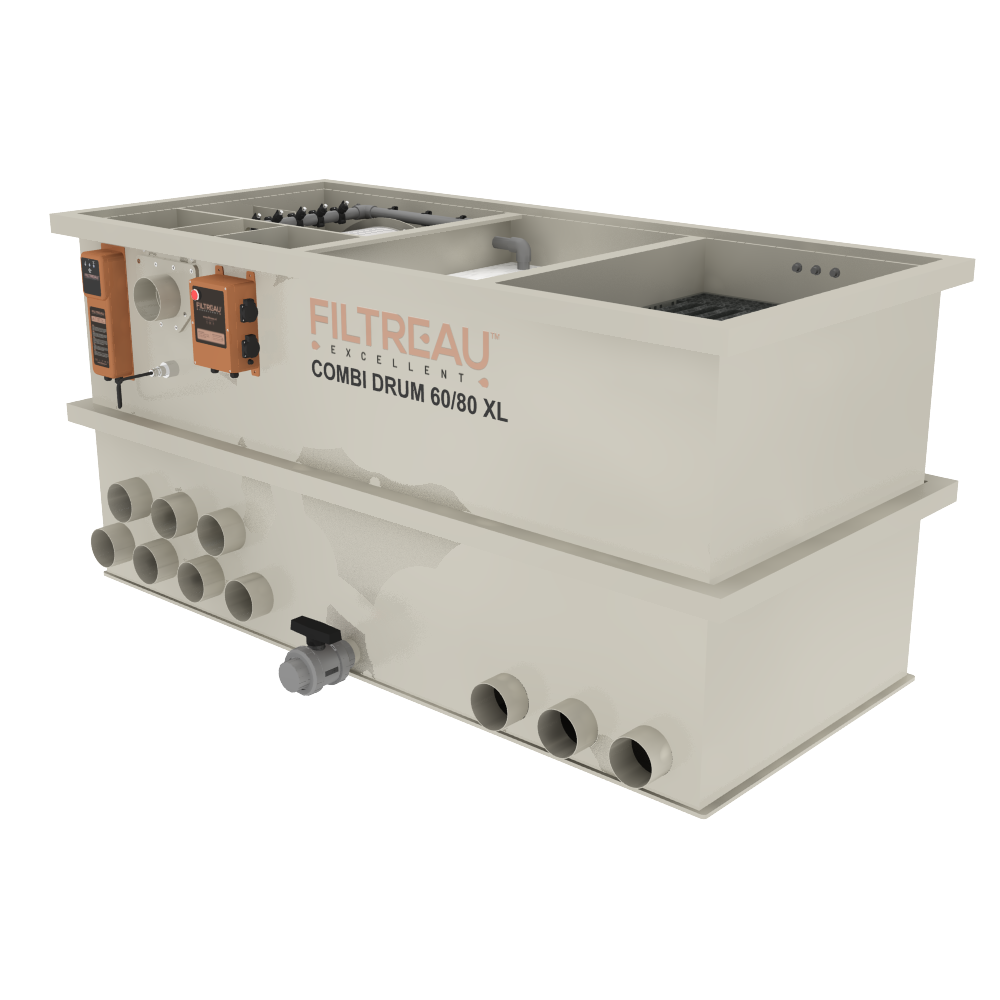

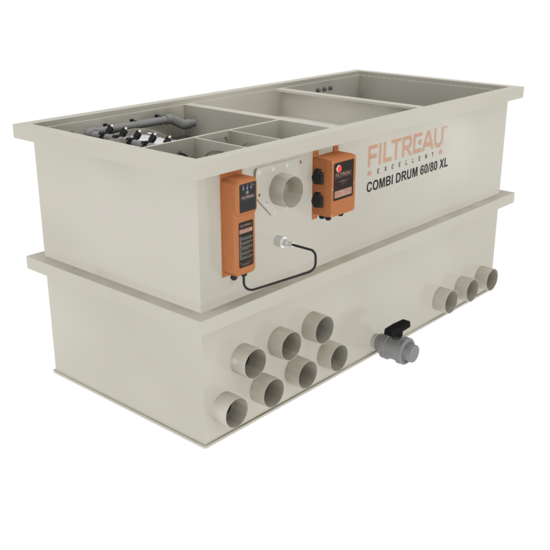

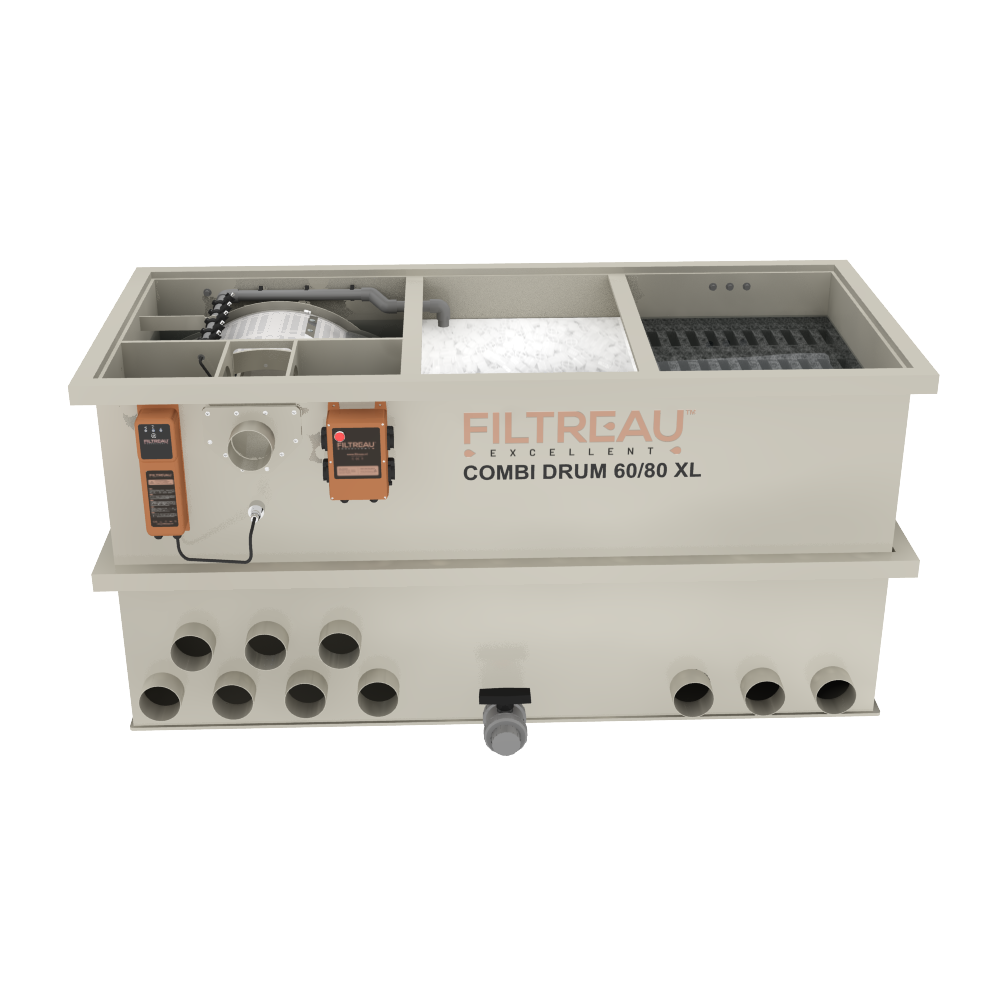

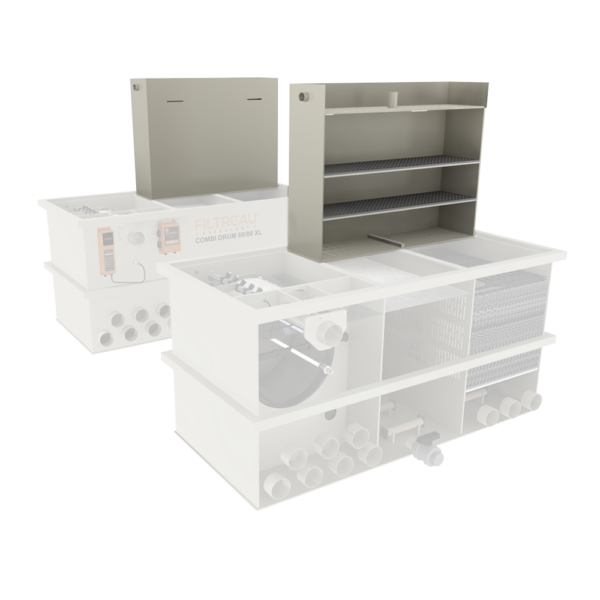

De WMC Combi Drum 60/80 XL - Filtreau is een compleet filtersysteem uit de Excellent-serie voor grotere vijvers en koivijvers. Het systeem combineert automatische mechanische trommelfiltratie met een ruim biologisch filtergedeelte. Dankzij de XL-uitvoering beschikt dit model over een grote trommel en een hoge maximale waterdoorstroming.
Binnen de WMC Combi Drum 60/80 XL-serie zijn drie bij elkaar horende uitvoeringen beschikbaar:
• WMC Combi Drum 60/80 XL Gravity
• WMC Combi Drum 60/80 XL Pump
• Trickle voor WMC Combi Drum 60/80 XL
De Gravity- en Pump-uitvoering zijn complete Combi Drum filtersystemen. De Trickle is een aanvullende biologische filtermodule die speciaal bij deze Combi Drum past.

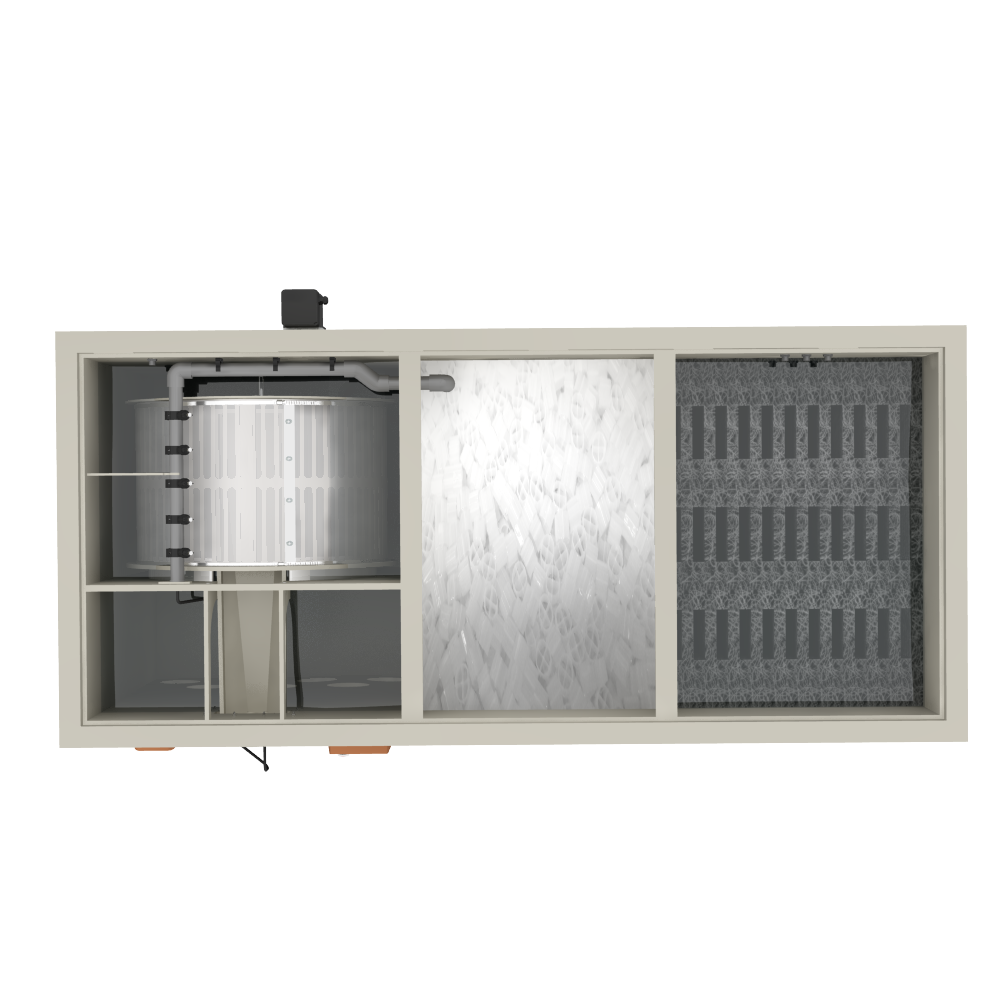

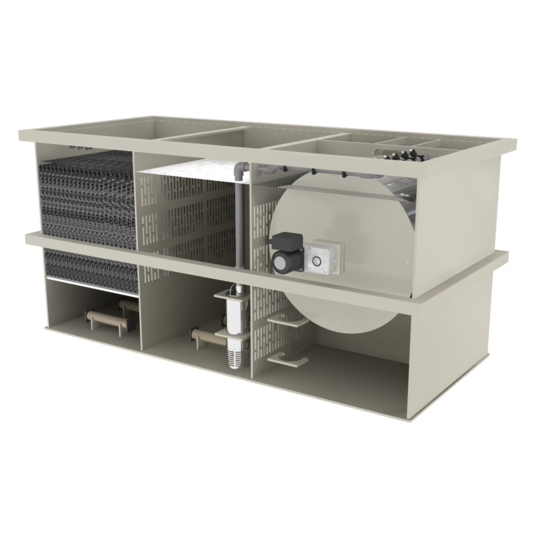

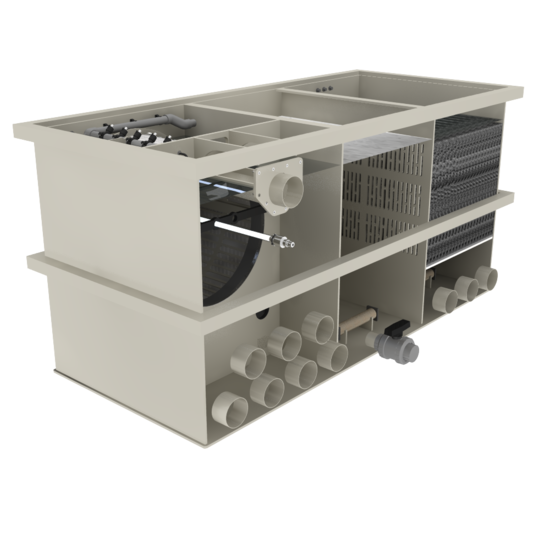

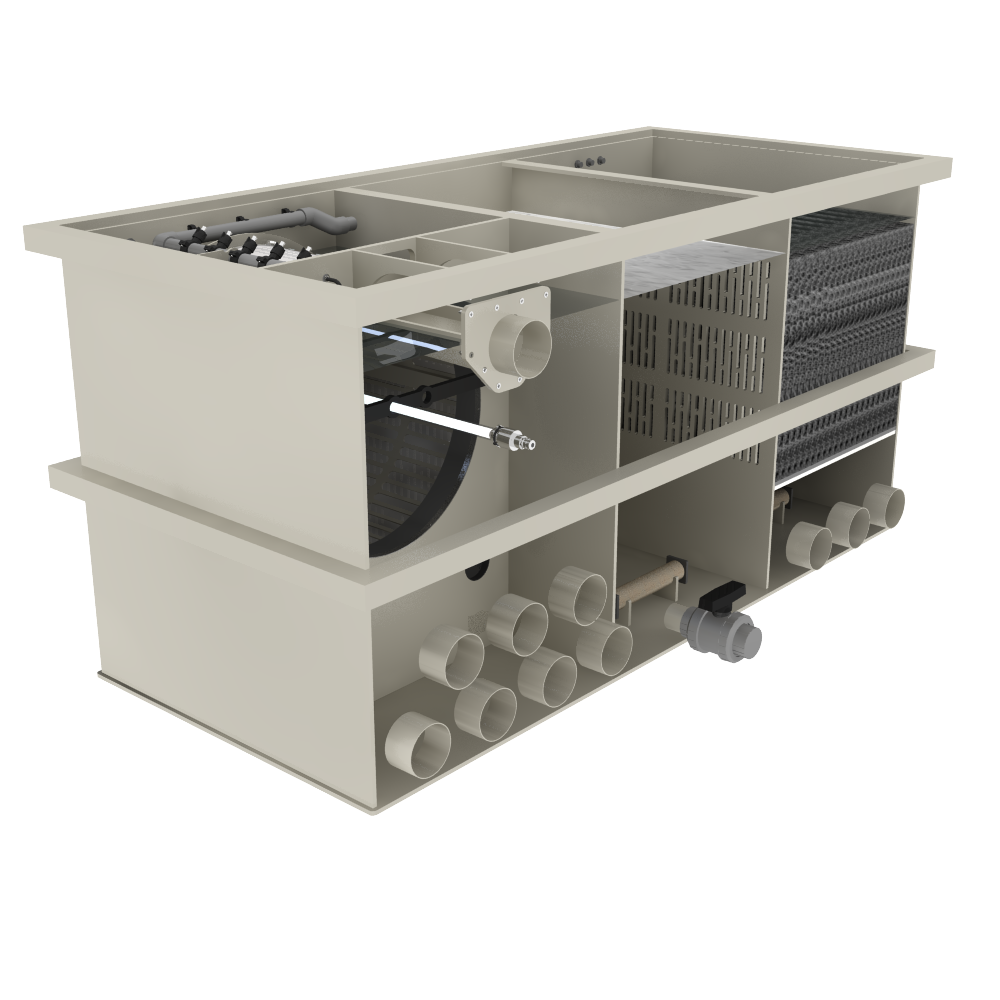

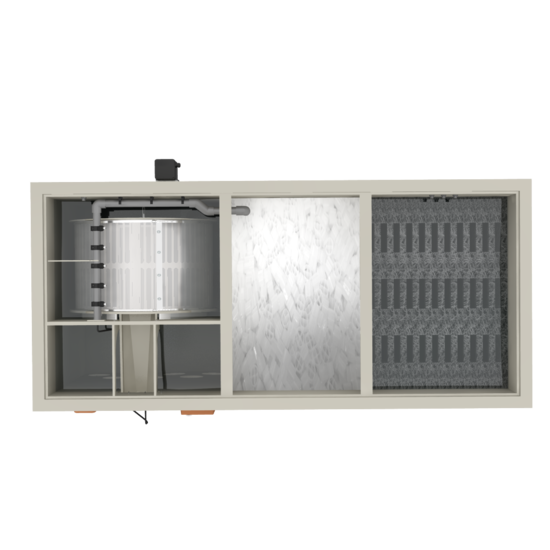

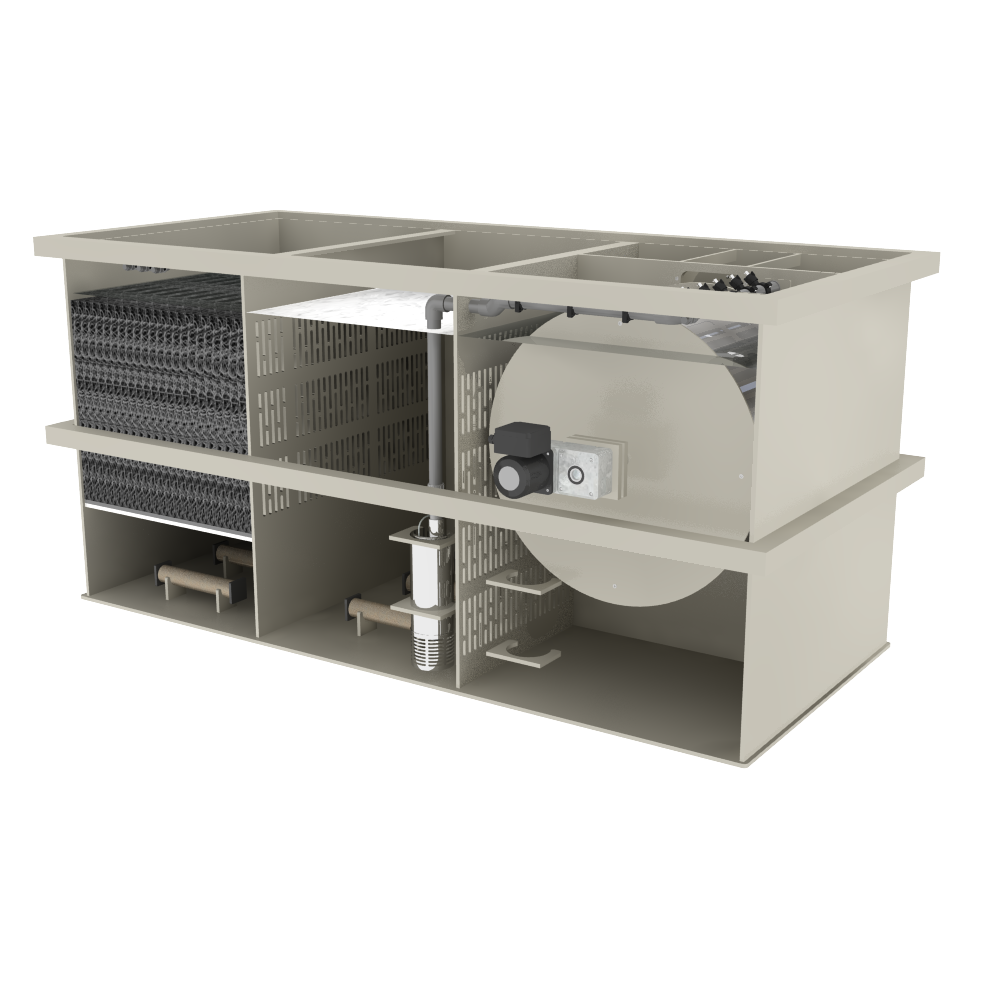

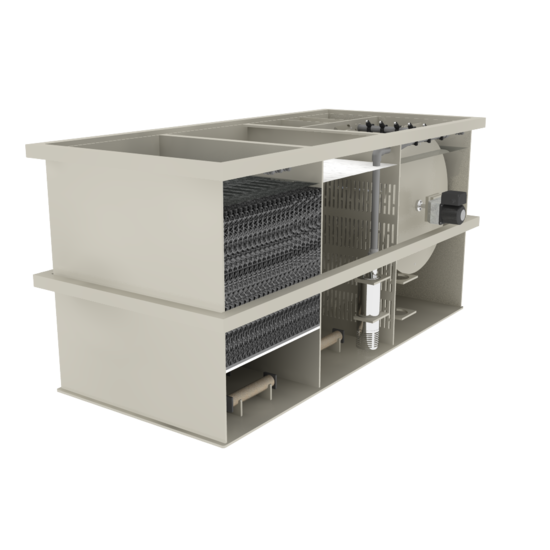

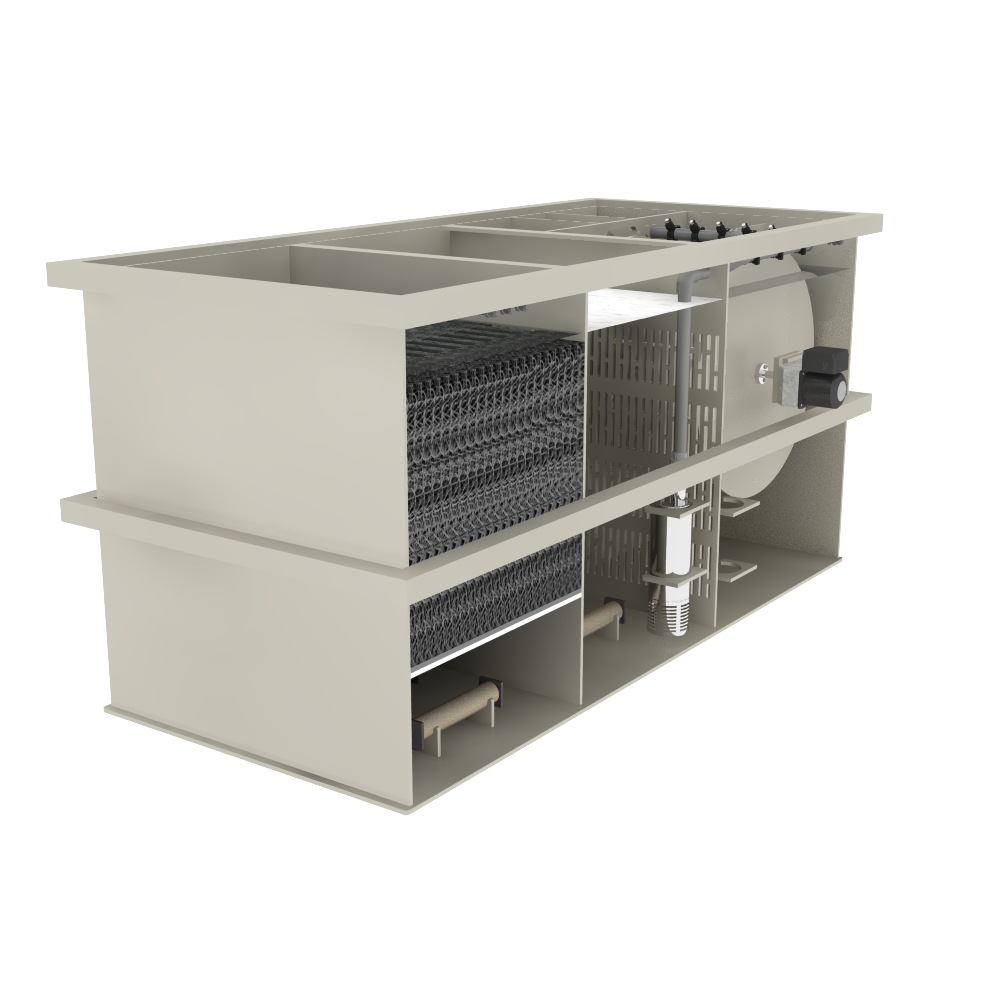

Mechanische filtering met een Ø650 × 400 mm trommel
Het vijverwater stroomt eerst door het mechanische gedeelte van de WMC Combi Drum. Hier bevindt zich een trommel van Ø650 × 400 mm. Het flexibele PP filterpaneel is voorzien van fijn RVS gaas met een maaswijdte van 120 micron.
Het water stroomt door het gaas, terwijl fijne vuildeeltjes in de trommel achterblijven. Naarmate het filteroppervlak vervuilt, wordt automatisch een reinigingscyclus gestart.
Tijdens het reinigen draait de trommel en wordt het filtergaas met RVS sproeiers schoongespoten. Het losgespoelde vuil wordt opgevangen in de spoelgoot en uit het filtersysteem afgevoerd.
Automatische reiniging
De trommel wordt aangedreven door een industriële motor van 130 Nm met een vermogen van 60 watt op 220 volt.
Voor het reinigen van de trommel is een interne RVS spoelpomp aanwezig. Deze levert een druk van 5 bar en heeft volgens de actuele Filtreau-specificaties een vermogen van 750 watt op 220 volt.
De RVS vlotter registreert wanneer een spoelcyclus nodig is. Hierdoor kan het trommelfilter zichzelf tijdens normaal gebruik automatisch reinigen.
Biologisch filtergedeelte
Na de mechanische filtering stroomt het water door naar het biologische gedeelte van het filtersysteem. De WMC Combi Drum 60/80 XL beschikt hiervoor over vier luchtvoorzieningen van 50 × 300 mm.
Het biologische gedeelte kan worden gevuld met geschikt filtermateriaal waarop nuttige bacteriën zich kunnen ontwikkelen. Deze bacteriën ondersteunen de biologische afbraak van afvalstoffen in het vijverwater.
Filtreau levert het filter standaard zonder Japanse matten en Hel-X. Deze biologische filtermedia zijn optioneel verkrijgbaar, zodat het biologische gedeelte naar wens kan worden ingericht.
Excellent controlebox
De Gravity- en Pump-uitvoering worden geleverd inclusief de Filtreau Excellent controlebox. Hiermee worden de belangrijkste elektrische onderdelen van het filtersysteem aangestuurd.
De controlebox beschikt over automatische reiniging via de vlotter en een handmatige functie voor draaien en spoelen. De standaard spoeltijd van de trommel bedraagt 10 seconden.
Bij de Gravity-uitvoering is het spoelniveau regelbaar. Bij de pompgevoede uitvoering is dit niet regelbaar.
Daarnaast beschikt de controlebox over aansluitingen voor de spoelpomp, vijverpomp, aandrijfmotor van de trommel en de UV-C-unit.
Geïntegreerde 80 watt High Output UV-C
Zowel de Gravity- als Pump-uitvoering is voorzien van een geïntegreerde 80 watt High Output RVS UV-C-unit.
Hierdoor worden mechanische trommelfiltratie, biologische filtering en UV-C-behandeling binnen één filtersysteem gecombineerd.
WMC Combi Drum 60/80 XL Gravity
De Gravity-uitvoering is bedoeld voor een gravity-installatie. Hierbij wordt het filtersysteem op het juiste niveau ten opzichte van de vijver geplaatst. Het water stroomt via bijvoorbeeld bodemdrains en skimmers op zwaartekracht naar het filter.
De vijverpomp wordt na het filter geplaatst en pompt het gefilterde water terug naar de vijver.
De Gravity-uitvoering heeft een maximale waterdoorstroming van 80 m³/u. Filtreau geeft hiervoor een maximale vijverinhoud van 160 m³ op. Voor een koivijver bedraagt de maximale opgegeven inhoud 80 m³.
De Gravity beschikt over 7 inlaten van 110 mm en 3 uitlaten van 110 mm.
WMC Combi Drum 60/80 XL Pump
De Pump-uitvoering is bedoeld voor een pompgevoede installatie. Hierbij staat de vijverpomp vóór de Combi Drum en wordt het vijverwater naar het filtersysteem gepompt.
De Pump-uitvoering heeft een maximale flow van 55 m³/u. Filtreau geeft een maximale vijverinhoud van 110 m³ op. Voor een vijver met koi bedraagt de maximale opgegeven inhoud 55 m³.
Ook deze uitvoering beschikt over 7 inlaten van 110 mm en 3 uitlaten van 110 mm.
Verschil tussen Gravity en Pump
De twee uitvoeringen gebruiken dezelfde trommel, biologische ruimte, aandrijfmotor, spoelpomp en UV-C-unit. Het belangrijkste verschil zit in de installatie en maximale capaciteit.
Gravity:
Maximale flow: 80 m³/u
Maximale vijverinhoud: 160 m³
Maximale vijverinhoud met koi: 80 m³
Vijverpomp wordt na het filter geplaatst
Spoelniveau is regelbaar
Pump:
Maximale flow: 55 m³/u
Maximale vijverinhoud: 110 m³
Maximale vijverinhoud met koi: 55 m³
Vijverpomp wordt vóór het filter geplaatst
Spoelniveau is niet regelbaar

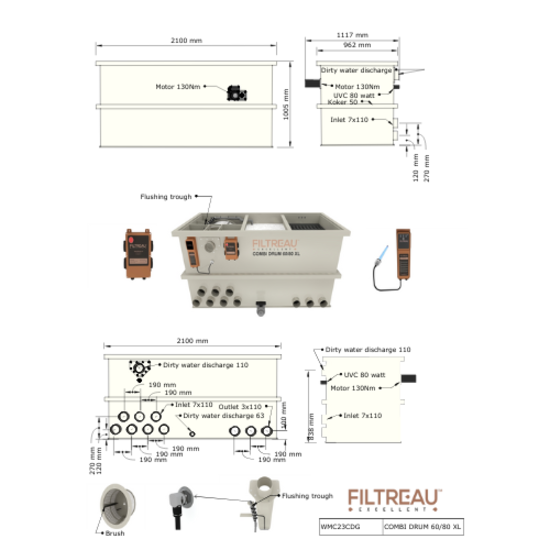

Beide uitvoeringen hebben afmetingen van 2100 × 1117 × 1005 mm.

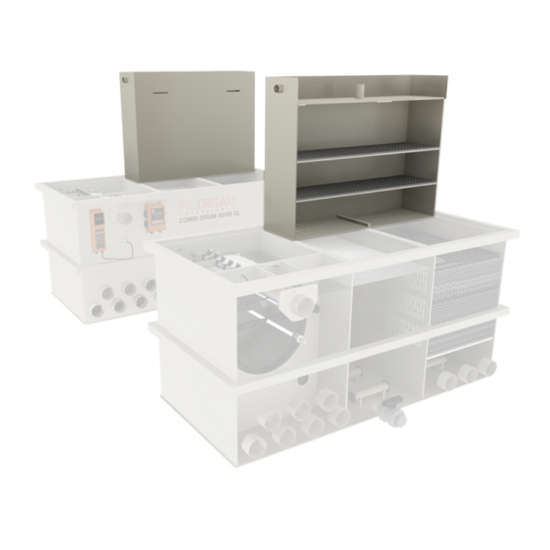

Trickle voor WMC Combi Drum 60/80 XL
Voor de WMC Combi Drum 60/80 XL is een speciaal bijpassende Filtreau Trickle verkrijgbaar. Deze vormt een extra biologische filterstap en wordt gecombineerd met de bestaande Combi Drum.
Het water wordt via de verdeelbak over het biologische filtermateriaal verdeeld en stroomt vervolgens door het materiaal naar beneden. Hierbij ontstaat veel contact tussen het vijverwater, de lucht en het biologische filteroppervlak.
De Trickle heeft een maximale flow van 30 m³/u en beschikt over een inlaat van 63 mm. De afmetingen bedragen 1250 × 320 × 805 mm.
De Trickle is dus geen alternatief voor de Gravity- of Pump-uitvoering, maar een uitbreiding voor extra biologische filtercapaciteit.
Welke uitvoering kiezen?
De Gravity-uitvoering is bedoeld voor vijvers waarbij het water op zwaartekracht naar het filter wordt gevoerd. Met een maximale flow van 80 m³/u heeft deze uitvoering de hoogste capaciteit.
De Pump-uitvoering wordt toegepast wanneer de vijverpomp vóór het filtersysteem staat en het water naar de Combi Drum pompt. De maximale flow bedraagt hierbij 55 m³/u.
Voor beide configuraties kan de bijpassende Trickle worden toegevoegd wanneer extra biologische filtercapaciteit gewenst is.
Belangrijke punten
• Onderdeel van de Filtreau Excellent-serie
• Verkrijgbaar als Gravity en Pump
• Bijpassende Trickle-uitbreiding verkrijgbaar
• Mechanische en biologische filtratie in één systeem
• Trommel: Ø650 × 400 mm
• Flexibel PP filterpaneel met RVS gaas
• Maaswijdte: 120 micron
• Industriële aandrijfmotor: 130 Nm / 60 watt / 220 volt
• Interne RVS spoelpomp: 5 bar / 750 watt / 220 volt
• Geïntegreerde UV-C: 80 watt High Output
• Luchtvoorziening: 4 × 50 × 300 mm
• Excellent controlebox inbegrepen
• Gravity: maximale flow 80 m³/u
• Gravity: maximaal 160 m³ vijver of 80 m³ koivijver
• Pump: maximale flow 55 m³/u
• Pump: maximaal 110 m³ vijver of 55 m³ koivijver
• Gravity en Pump: 7 × 110 mm inlaat
• Gravity en Pump: 3 × 110 mm uitlaat
• Afmetingen Gravity en Pump: 2100 × 1117 × 1005 mm
• Trickle: maximale flow 30 m³/u
• Trickle: 1 × 63 mm inlaat
• Afmetingen Trickle: 1250 × 320 × 805 mm
• Filter wordt zonder matten en Hel-X geleverd
• Japanse matten en Hel-X zijn optioneel verkrijgbaar
