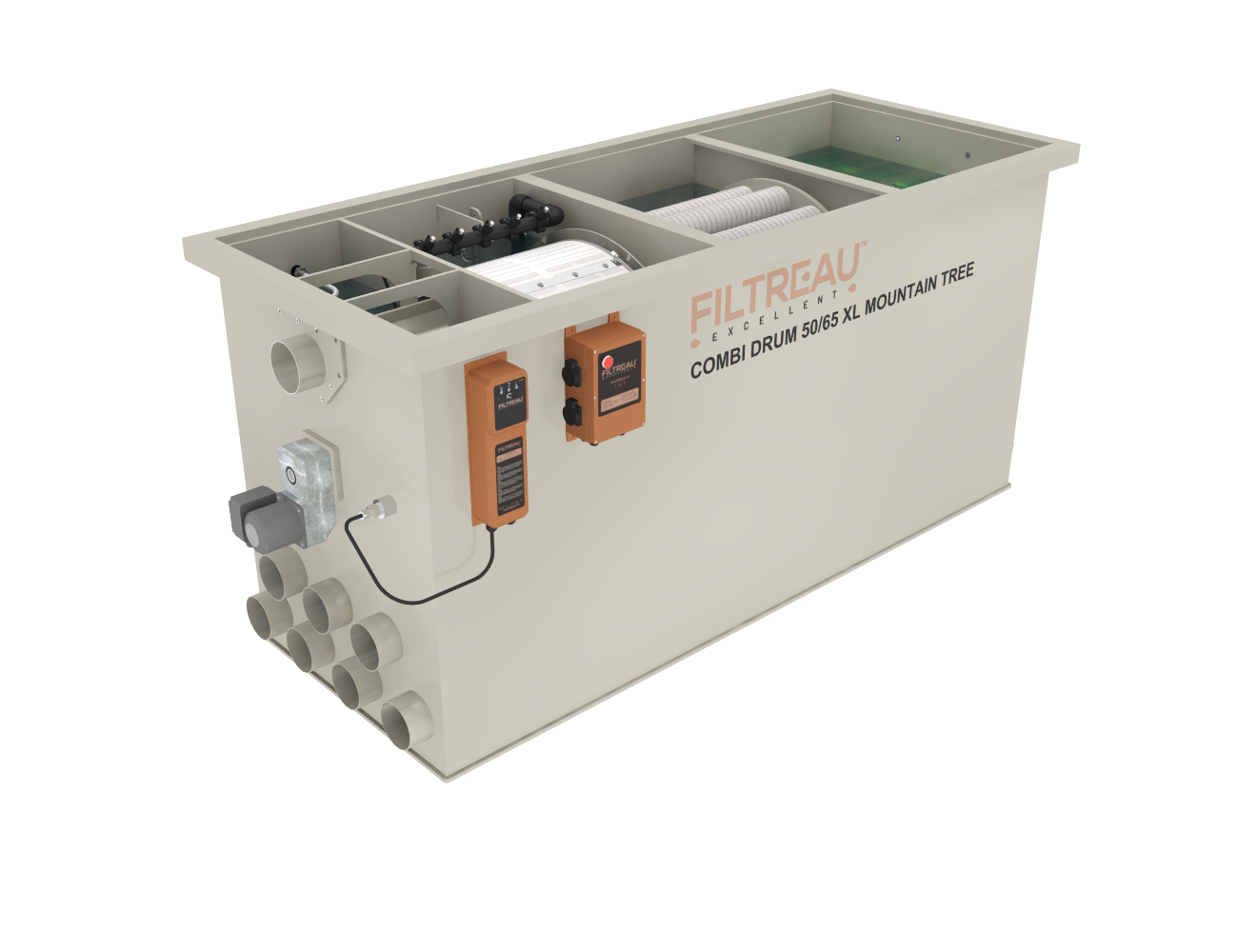

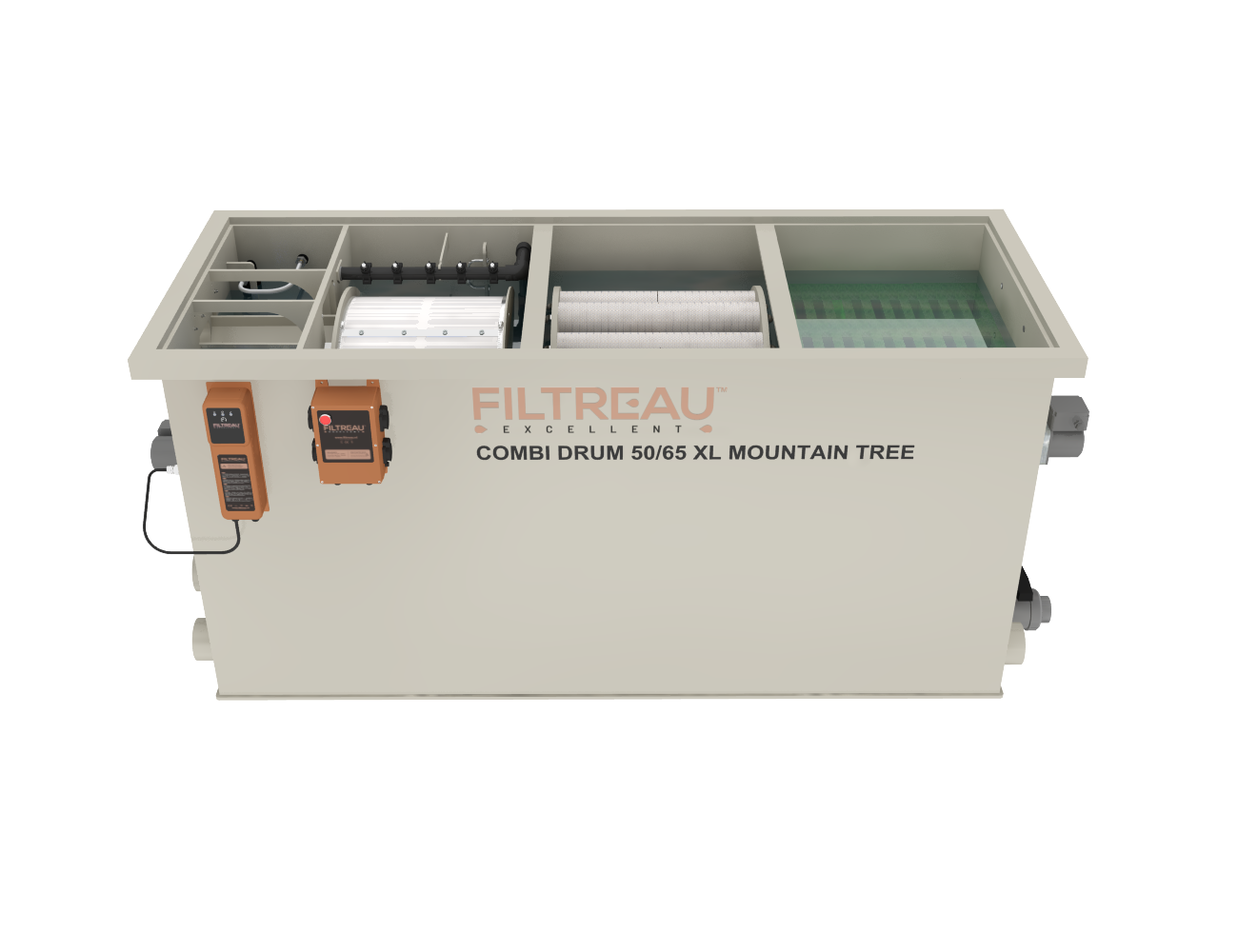

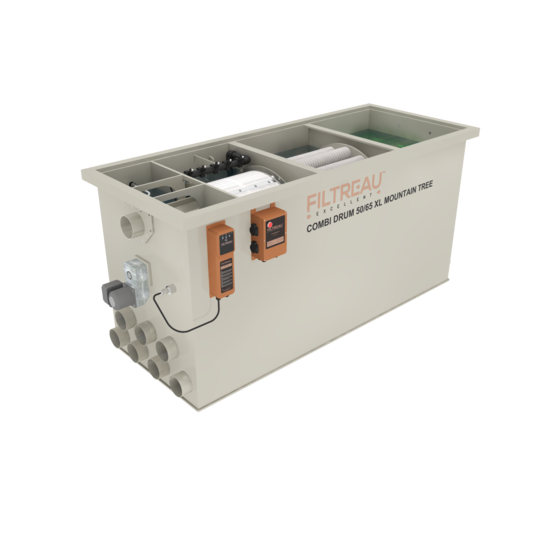

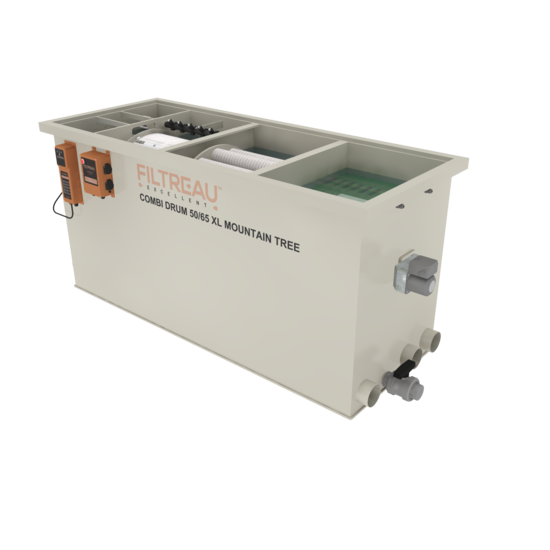

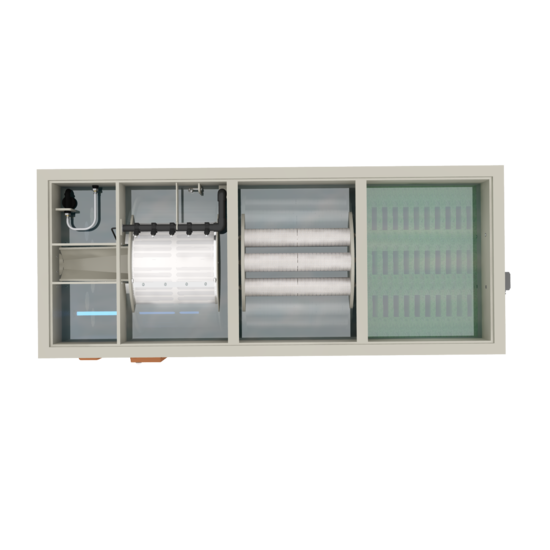

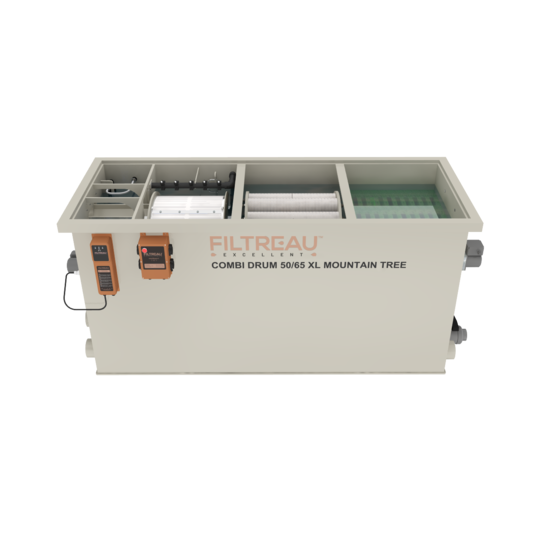

De WMC Combi Drum 50/65 XL Mountain Tree Gravity - Filtreau is een compleet filtersysteem uit de Excellent Mountain Tree-serie. Deze uitvoering combineert automatische mechanische trommelfiltratie met de biologische filtermedia van Mountain Tree. Hierdoor worden het verwijderen van vuildeeltjes en de biologische verwerking van afvalstoffen binnen één filtersysteem gecombineerd.
Dit model is uitgevoerd als Gravity-filter. Het vijverwater stroomt hierbij op zwaartekracht vanuit bijvoorbeeld bodemdrains en skimmers naar het filtersysteem. De vijverpomp wordt na het filter aan de schone zijde van de installatie geplaatst.
Met een maximale flow van 65 m³/u is deze XL-uitvoering ontwikkeld voor grotere vijvers en koivijvers. Filtreau geeft een maximale vijverinhoud van 130 m³ op. Bij toepassing op een koivijver bedraagt de maximale opgegeven vijverinhoud 65 m³.

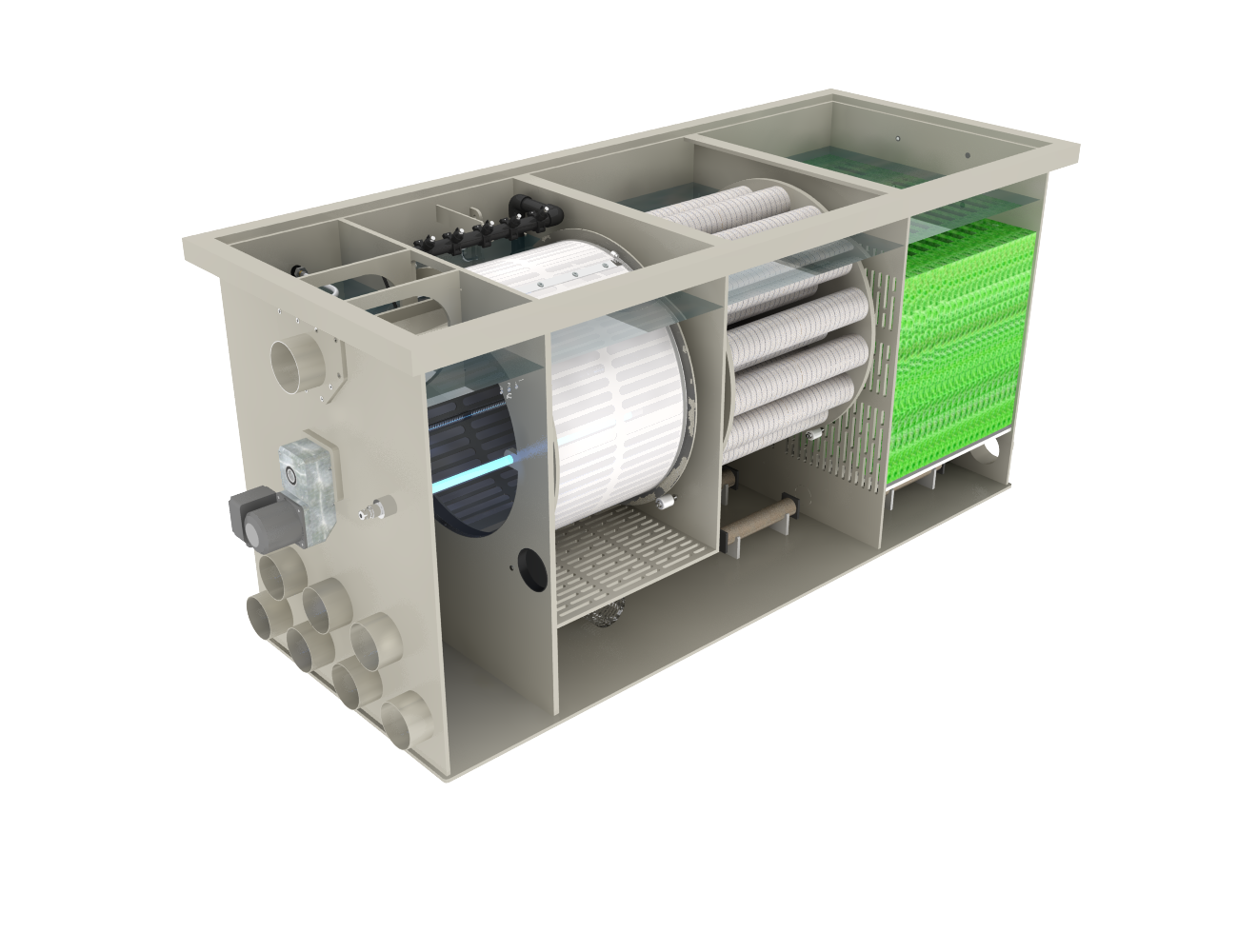

Automatische trommelfiltratie

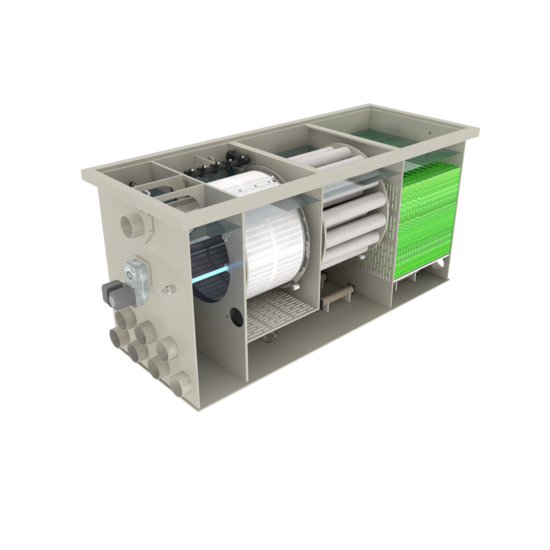

De mechanische filtratie wordt verzorgd door een grote trommel van Ø650 × 400 mm. Het PP screen is voorzien van RVS filtergaas met een maaswijdte van 120 micron.
Het vijverwater stroomt door het gaas, waarbij fijne vuildeeltjes worden tegengehouden voordat het water het biologische filtergedeelte bereikt. Naarmate het gaas vervuild raakt, verandert het waterniveau in het filter. De vlotterschakelaar registreert dit en activeert automatisch een reinigingscyclus.
Tijdens het reinigen draait de trommel en wordt het gaas met de geïntegreerde spoelinstallatie schoongespoten. Het afgescheiden vuil wordt vervolgens via de spoelgoot uit het filtersysteem afgevoerd.

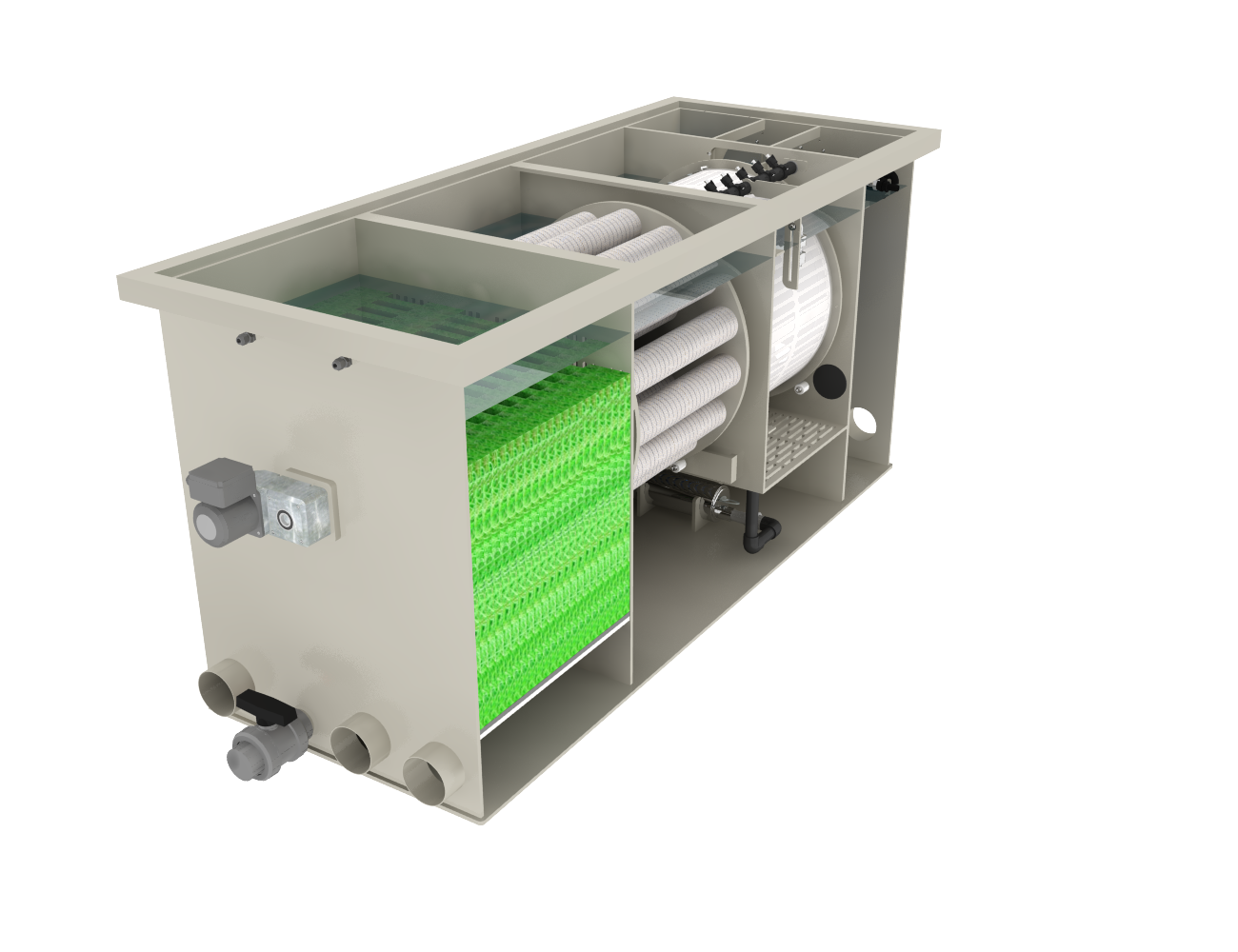

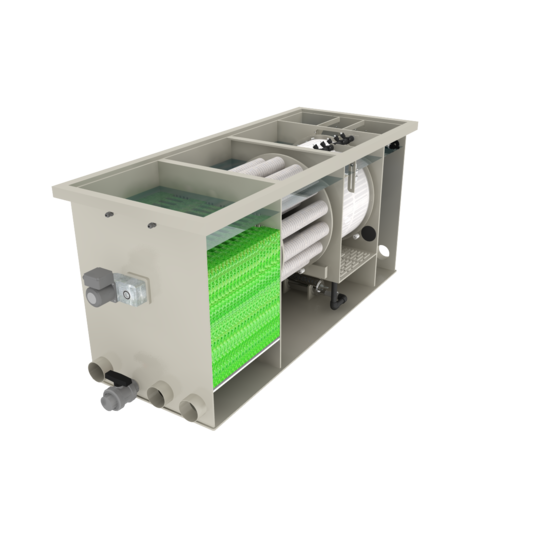

Mountain Tree biologische filtermedia
Het belangrijkste verschil met een standaard WMC Combi Drum 50/65 XL is de biologische filteropbouw. Deze Mountain Tree-uitvoering wordt geleverd met speciaal biologisch filtermateriaal van Mountain Tree.
Filtreau levert zowel Lotus Root Bacteria House I als Lotus Root Bacteria House II bij dit filtersysteem.
Lotus Root Bacteria House I heeft volgens Filtreau een specifiek oppervlak van 3380 m² per m³. Voor Lotus Root Bacteria House II wordt een oppervlak van 4303 m² per m³ opgegeven.
De poreuze structuur zorgt voor een zeer groot beschikbaar oppervlak waarop bacteriën zich kunnen vestigen. Deze bacteriën ondersteunen de biologische verwerking van afvalstoffen in het vijverwater.
Spiral Filter Mat Green
Naast het Lotus Root Bacteria House wordt gebruikgemaakt van de groene Mountain Tree Spiral Filter Mat. Dit filtermateriaal heeft een open structuur waardoor water en zuurstof door het materiaal kunnen stromen.
Filtreau geeft voor de groene Spiral Filter Mat een specifiek oppervlak van 550 m² per m³ op.
Door verschillende Mountain Tree filtermedia te combineren ontstaat na de mechanische trommelfiltratie een uitgebreide biologische filterstap.
Twee industriële aandrijfmotoren
De WMC Combi Drum 50/65 XL Mountain Tree is uitgerust met twee industriële aandrijfmotoren.
Iedere motor heeft een koppel van 130 Nm en een vermogen van 60 watt op 220 volt. De dubbele aandrijving hangt samen met de opbouw van de trommel en het biologische Mountain Tree-gedeelte.
Interne RVS spoelpomp
Voor de automatische reiniging van de trommel is een interne RVS spoelpomp aanwezig.
Deze pomp levert een druk van 5 bar en heeft een vermogen van 750 watt op 220 volt. Het spoelsysteem beschikt over vijf nozzles met zeefjes voor het reinigen van het filtergaas.
Hierdoor hoeft het trommelfilter tijdens normaal gebruik niet telkens handmatig te worden gereinigd.
80 watt High Output UV-C
De WMC Combi Drum 50/65 XL Mountain Tree Gravity beschikt over een geïntegreerde High Output UV-C-unit van 80 watt.
Hierdoor worden automatische mechanische filtratie, biologische Mountain Tree-filtratie en UV-C-behandeling binnen één filterinstallatie gecombineerd.
Excellent Mountain Tree controlebox

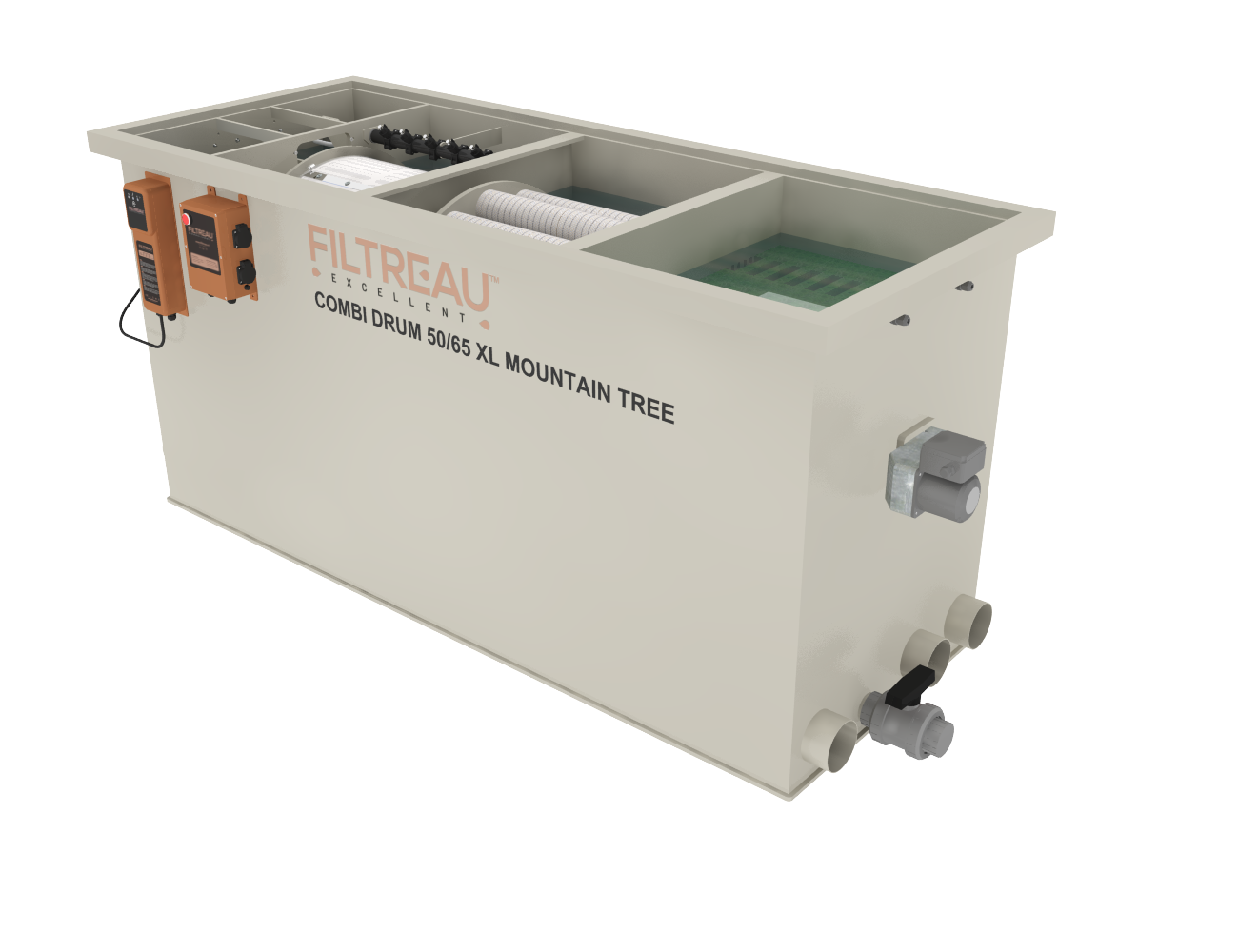

De controlebox van de Excellent Mountain Tree-serie is inbegrepen en verzorgt de automatische aansturing van het filtersysteem.
De automatische reiniging wordt geactiveerd door een vlotterschakelaar. Daarnaast beschikt de besturing over een handmatige functie voor het draaien en spoelen van de trommel. De standaard spoeltijd bedraagt 10 seconden.
Omdat dit een Gravity-uitvoering is, kan het spoelniveau worden ingesteld.
De controlebox beschikt over aansluitingen voor de spoelpomp, vijverpomp, trommelaandrijving en de 80 watt High Output UV-C-unit.
Ook zijn verschillende beveiligingen geïntegreerd. Wanneer het systeem vijf minuten achter elkaar blijft spoelen, schakelt de controlebox uit en moet deze handmatig worden gereset. Een magneetbeveiliging schakelt de controlebox uit wanneer het deksel wordt geopend.
Luchtvoorziening
Voor het biologische gedeelte beschikt deze uitvoering over vier luchtvoorzieningen van 50 × 300 mm.
Beluchting speelt een belangrijke rol binnen de biologische filtratie, omdat de bacteriën op het filtermateriaal zuurstof nodig hebben voor hun biologische processen.
7 inlaten en 3 uitlaten van 110 mm

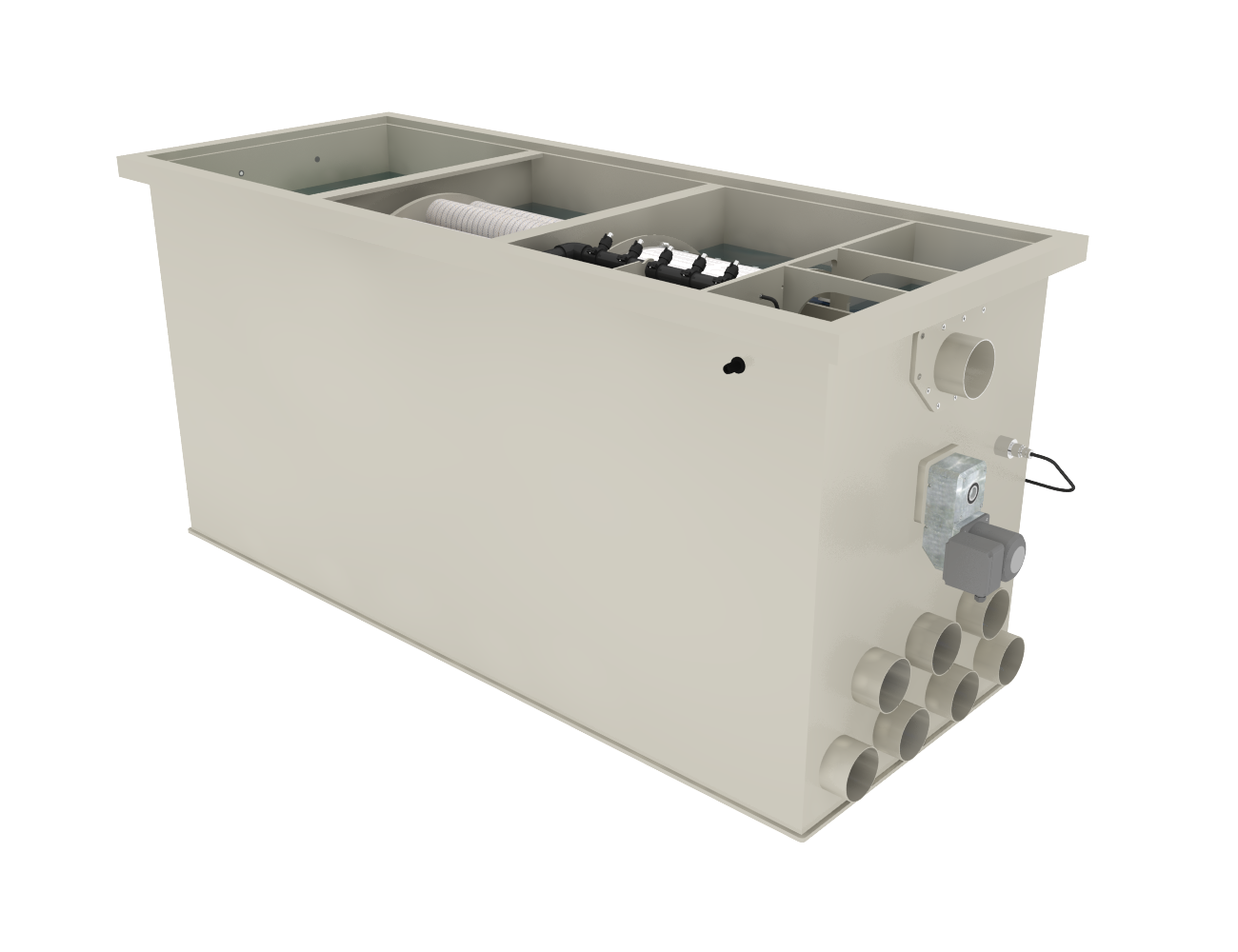

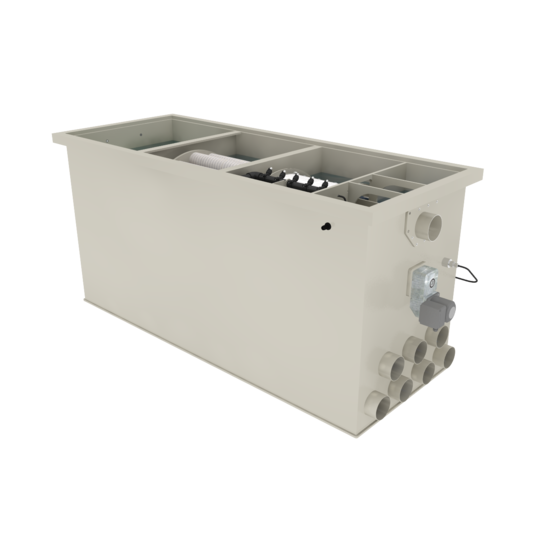

De Gravity-uitvoering is voorzien van zeven inlaten van 110 mm. Hierdoor kunnen meerdere aanvoerleidingen vanuit bijvoorbeeld bodemdrains en skimmers naar het filtersysteem worden gebracht.
Aan de schone zijde bevinden zich drie uitlaten van 110 mm.
De grote aansluitcapaciteit sluit aan bij de maximale waterdoorstroming van 65 m³/u en maakt deze uitvoering geschikt voor grotere gravity-installaties.

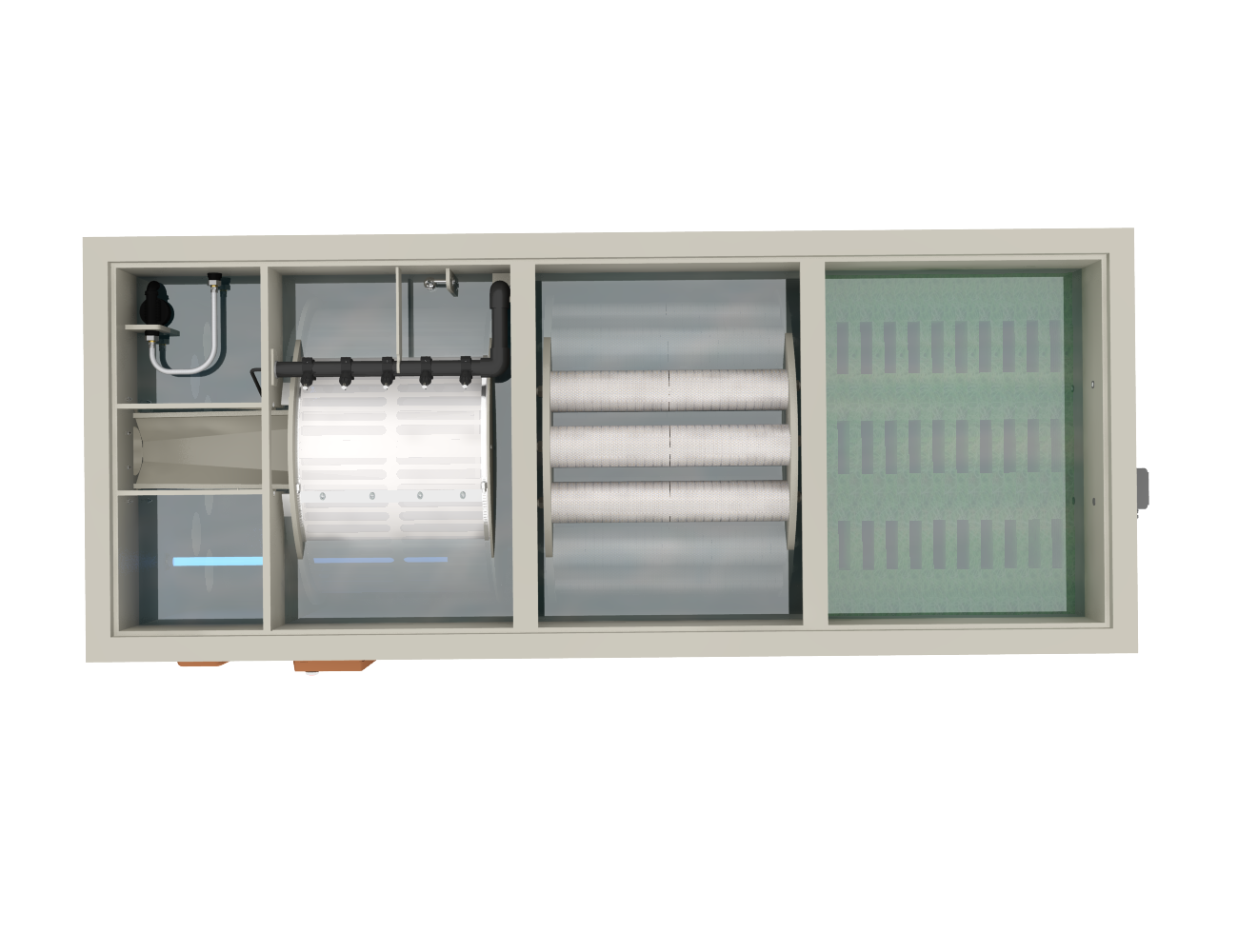

Afmetingen

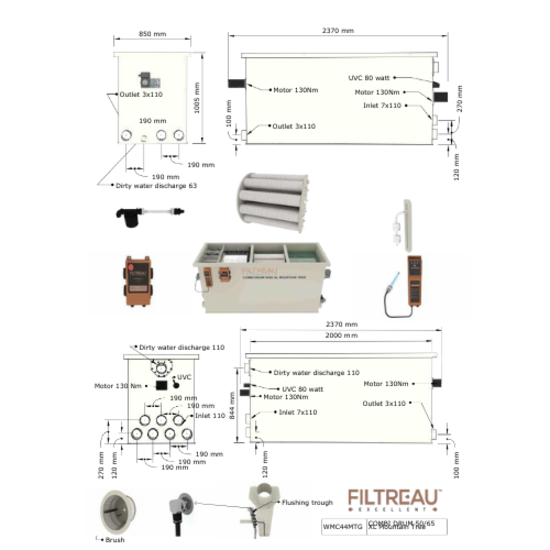

De WMC Combi Drum 50/65 XL Mountain Tree Gravity heeft een totale afmeting van:
2370 × 790 × 1005 mm
Door de XL-trommel en het uitgebreide biologische gedeelte is dit een aanzienlijk filtersysteem. Bij het ontwerpen van de filterruimte is het daarom belangrijk om naast de afmetingen van het filter ook voldoende ruimte vrij te houden voor aansluitingen, onderhoud en toegang tot de bovenzijde.
Belangrijke punten
• Gravity-uitvoering uit de Filtreau Excellent Mountain Tree-serie
• Maximale flow: 65 m³/u
• Maximale vijverinhoud: 130 m³
• Maximale vijverinhoud met koi: 65 m³
• Afmetingen: 2370 × 790 × 1005 mm
• Trommel: Ø650 × 400 mm
• PP screen met RVS gaas
• Maaswijdte: 120 micron
• Inlaten: 7 × 110 mm
• Uitlaten: 3 × 110 mm
• Interne RVS spoelpomp: 5 bar / 750 watt / 220 volt
• Industriële aandrijving: 2 × 130 Nm / 60 watt / 220 volt
• Geïntegreerde UV-C: 80 watt High Output
• Luchtvoorziening: 4 × 50 × 300 mm
• Excellent Mountain Tree controlebox inbegrepen
• Lotus Root Bacteria House I inbegrepen
• Lotus Root Bacteria House II inbegrepen
• Lotus Root Bacteria House I: 3380 m²/m³ filteroppervlak
• Lotus Root Bacteria House II: 4303 m²/m³ filteroppervlak
• Spiral Filter Mat Green: 550 m²/m³ filteroppervlak
• Automatische reiniging via vlotterschakelaar
• Handmatige draai- en spoelfunctie
• Regelbaar spoelniveau bij deze Gravity-uitvoering
• Vijf spoelnozzles met zeefjes
