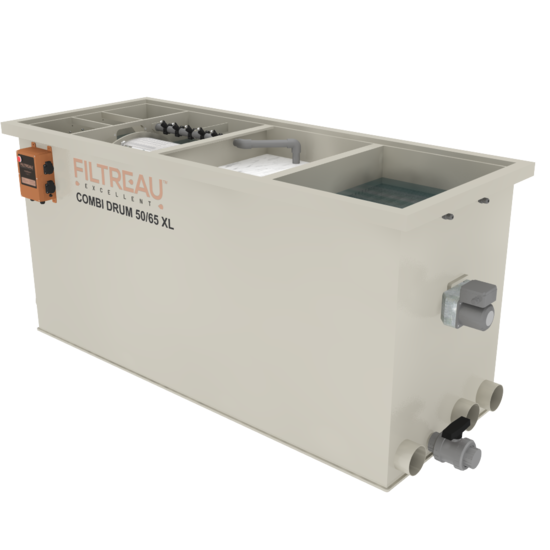

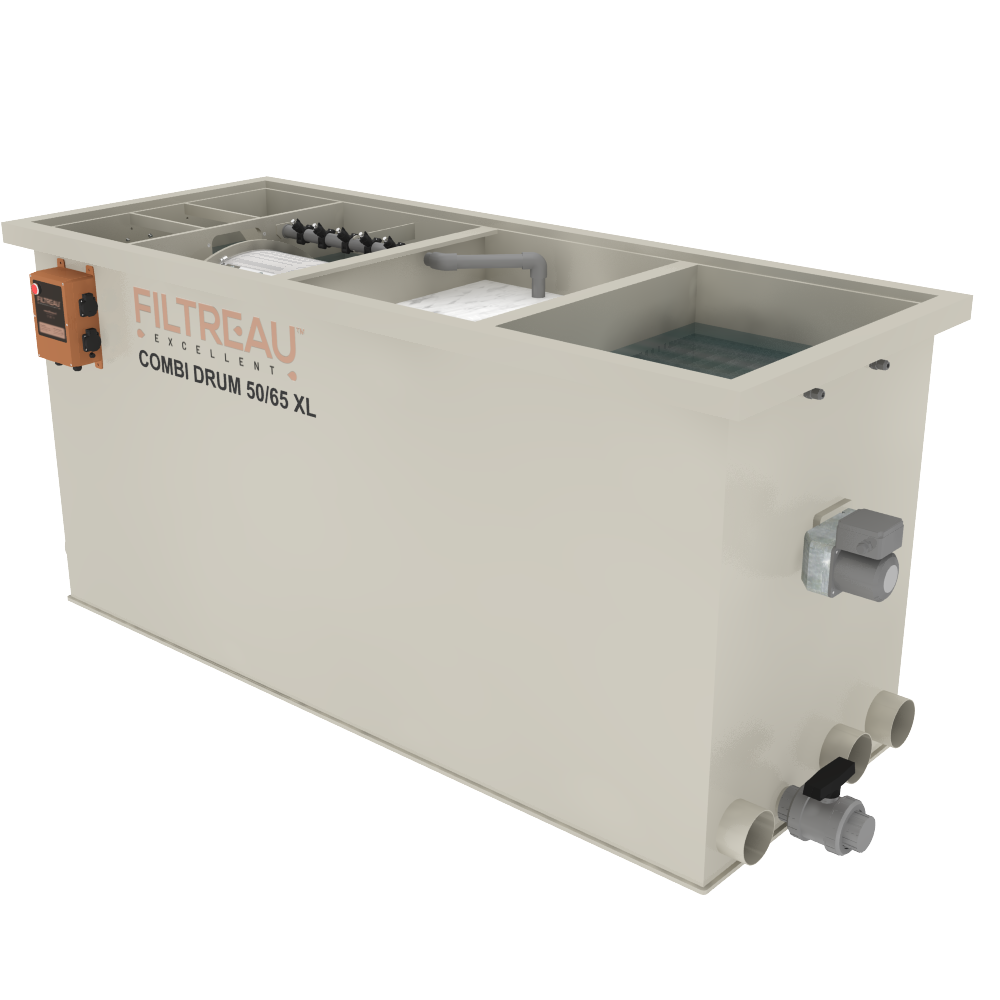

De WMC Combi Drum 50/65 XL In Line - Filtreau is een compleet filtersysteem uit de Excellent-serie waarin automatische mechanische trommelfiltratie wordt gecombineerd met een biologisch moving bed. De XL-uitvoering beschikt over een grote trommel van Ø650 × 400 mm en is ontwikkeld voor grotere vijvers en koivijvers met een hoge waterdoorstroming.

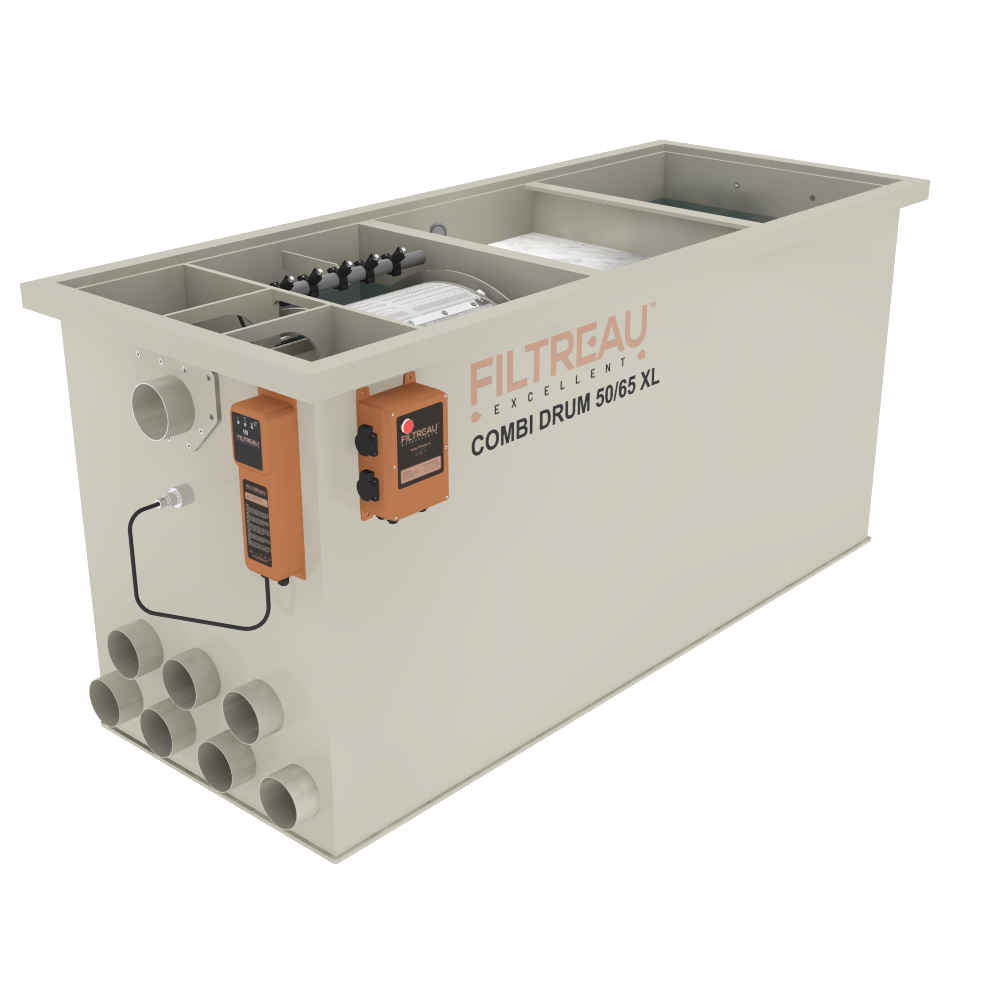

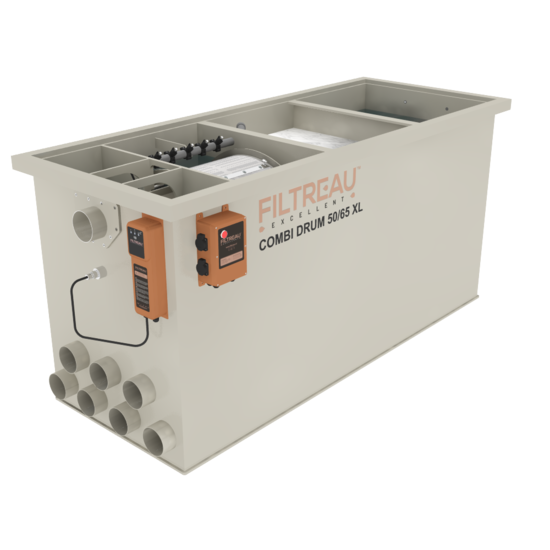

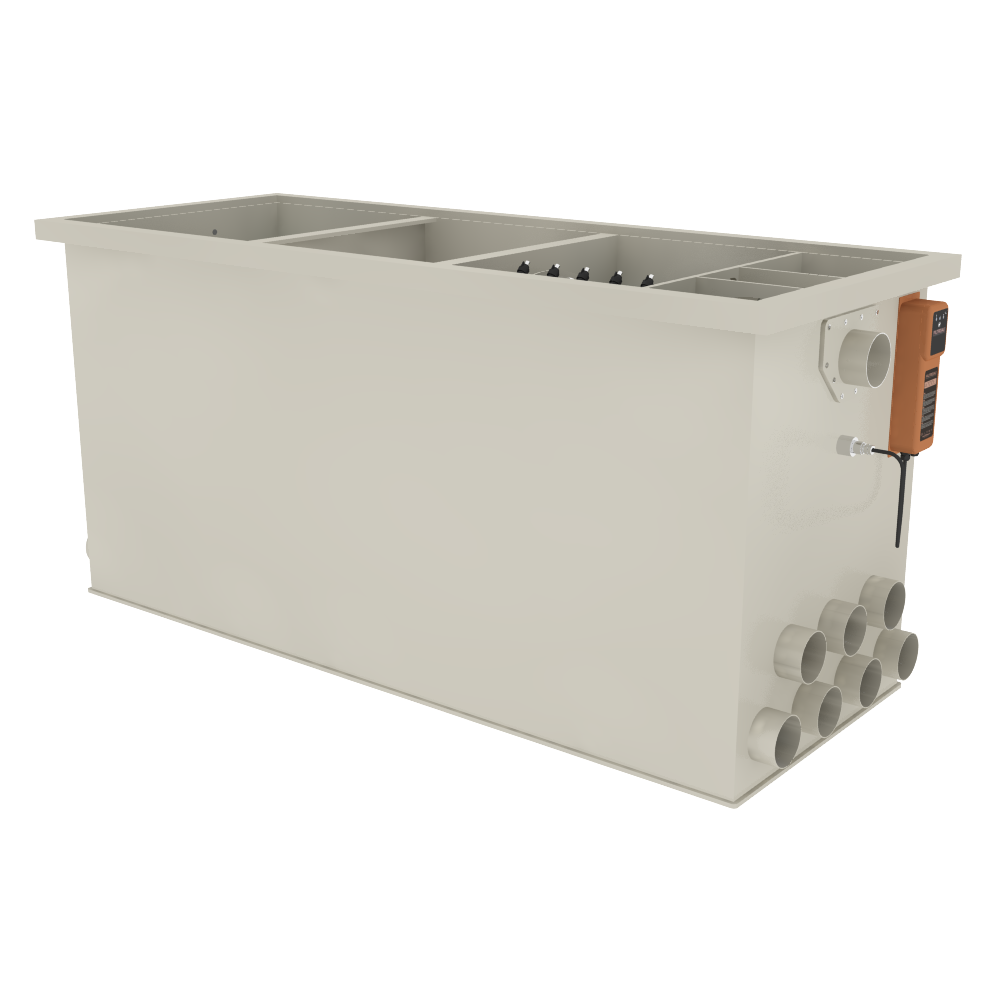

Kenmerkend voor de In Line-uitvoering is dat alle aansluitingen zich aan de kopse kant van het filtersysteem bevinden. Hierdoor kan het leidingwerk overzichtelijk aan één zijde van het filter worden aangesloten.
Binnen deze serie zijn drie bij elkaar horende uitvoeringen verkrijgbaar:
• WMC Combi Drum 50/65 XL In Line Gravity
• WMC Combi Drum 50/65 XL In Line Pump
• Trickle voor WMC Combi Drum 50/65 XL In Line
De Gravity- en Pump-uitvoering zijn complete Combi Drum filtersystemen. De Trickle is een aanvullende biologische filtermodule en wordt gecombineerd met de Gravity- of Pump-uitvoering.
Mechanische filtering met 120 micron trommel

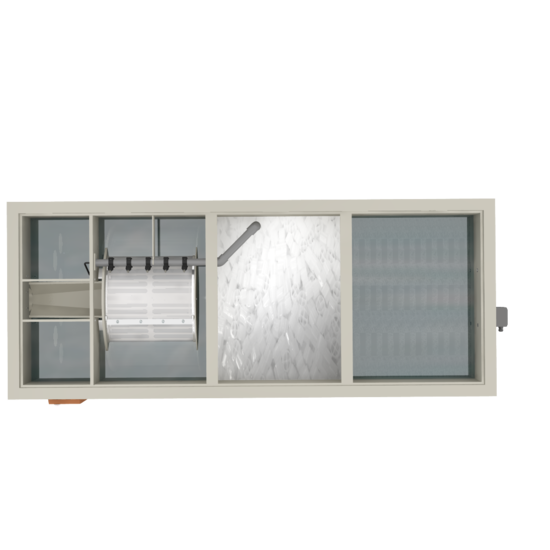

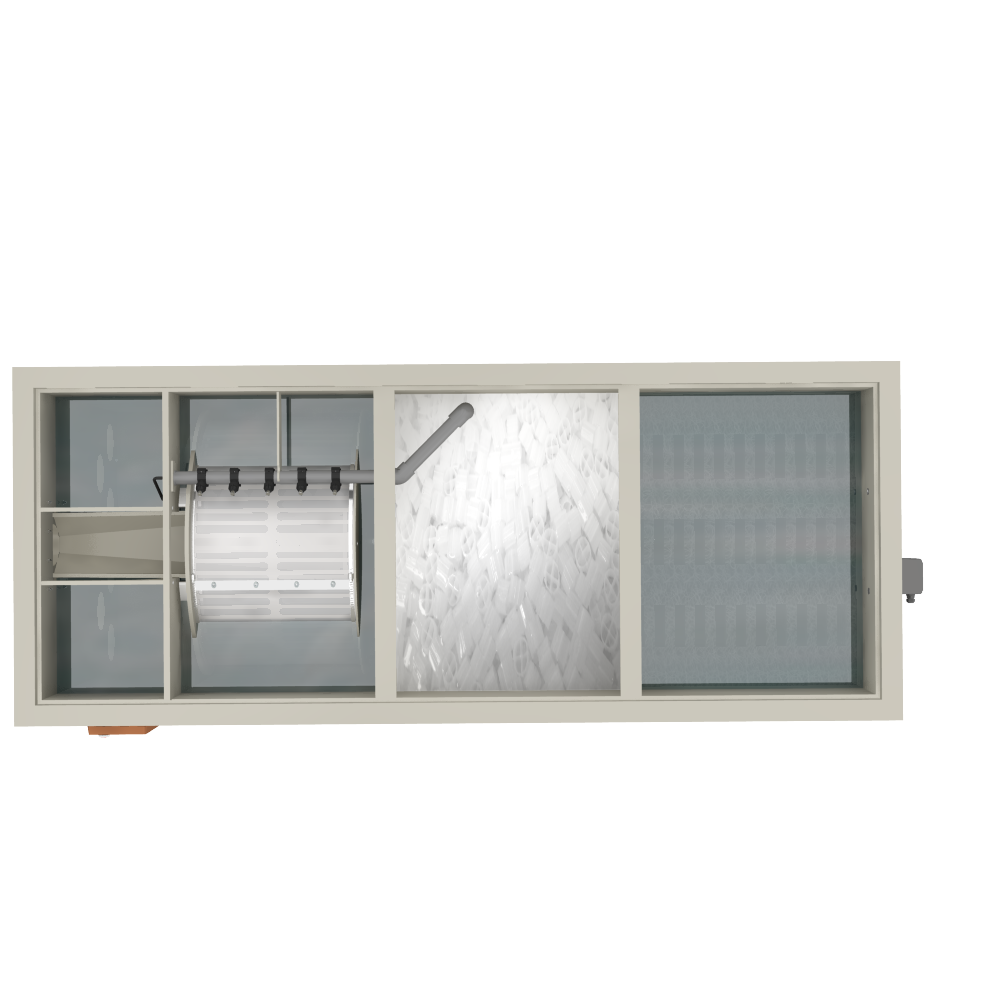

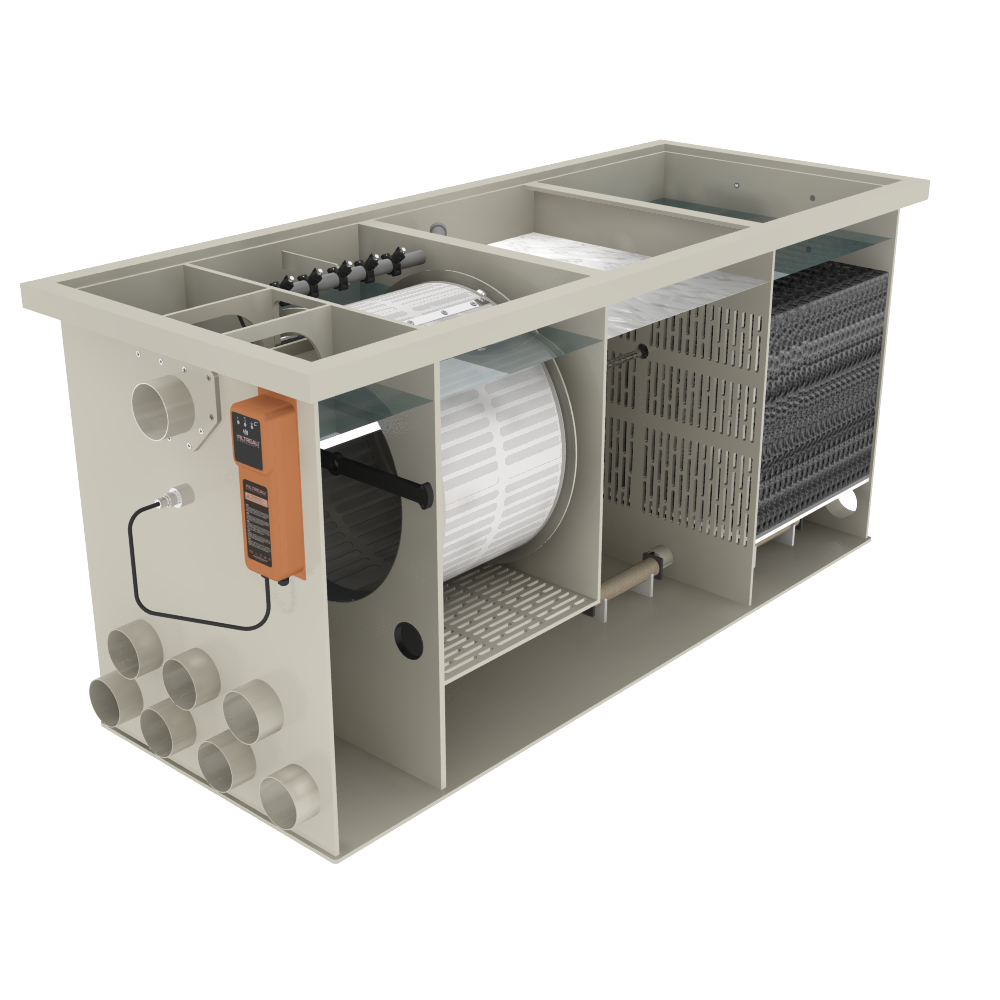

Het vervuilde vijverwater stroomt eerst de opvangkamer binnen. Vervolgens bereikt het water de tweede kamer, waarin de mechanische filtratie plaatsvindt.
Hier bevindt zich een trommel van Ø650 × 400 mm met een flexibel PP filterscherm en RVS gaas van 120 micron. Het water stroomt door het filtergaas terwijl vuildeeltjes worden tegengehouden.
Wanneer het gaas vervuild raakt, registreert de RVS vlotter de verandering in het waterniveau en wordt automatisch een spoelcyclus gestart. De trommel draait en de RVS sproeiers reinigen het filteroppervlak. Het verwijderde vuil wordt via de automatische spoelgoot uit het systeem afgevoerd.

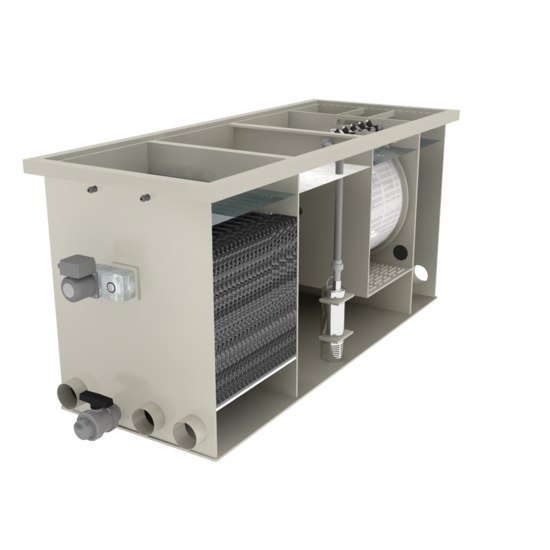

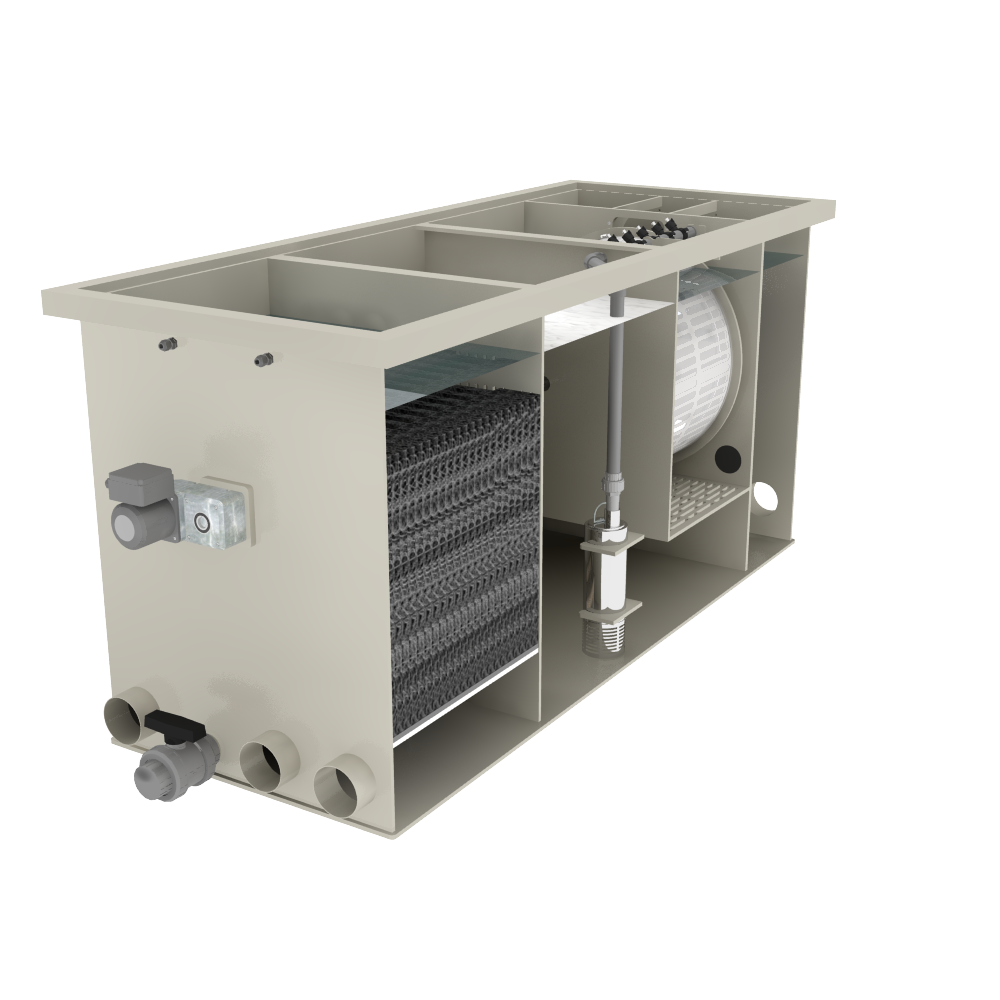

Biologisch moving bed
Na de mechanische filtering stroomt het water naar de biologische kamer. Op de bodem bevindt zich een luchtvoorziening die op een externe luchtpomp moet worden aangesloten.
Door de beluchting blijft moving bed filtermateriaal zoals Hel-X voortdurend in beweging. Filtreau adviseert om deze kamer tot maximaal 70% van de inhoud met moving bed materiaal te vullen.
Na verloop van tijd kunnen bacteriën zich op het filtermateriaal vestigen en bijdragen aan de biologische verwerking van afvalstoffen in het vijverwater.
Voor de WMC Combi Drum 50/65 XL In Line zijn onder andere Hel-X en Japanse filtermatten optioneel verkrijgbaar. Het filter wordt zonder deze filtermedia geleverd.
Automatische reiniging
Voor de aandrijving van de trommel gebruikt Filtreau een industriële motor van 130 Nm met een vermogen van 60 watt op 220 volt.
De interne RVS spoelpomp levert 5 bar en heeft een vermogen van 750 watt op 220 volt. Samen met de RVS sproeiers verzorgt deze pomp de automatische reiniging van het trommelgaas.
Excellent controlebox
De Gravity- en Pump-uitvoering worden geleverd inclusief Filtreau Excellent controlebox. Deze stuurt de belangrijkste elektrische onderdelen van het filtersysteem aan.
De besturing beschikt over automatische reiniging via de vlotter en handmatige bediening voor het draaien en spoelen van de trommel. De standaard spoeltijd bedraagt 10 seconden.
Bij de Gravity-uitvoering is het spoelniveau regelbaar. Bij de Pump-uitvoering is het spoelniveau niet regelbaar.
De besturing beschikt daarnaast over aansluitingen voor de spoelpomp, vijverpomp, trommelmotor en geïntegreerde UV-C. Een magneetbeveiliging zorgt ervoor dat de besturing wordt uitgeschakeld wanneer het deksel wordt geopend.
Geïntegreerde 80 watt High Output UV-C
Zowel de Gravity- als Pump-uitvoering is voorzien van een geïntegreerde RVS High Output UV-C-unit van 80 watt.
Hierdoor worden mechanische trommelfiltratie, biologische filtering en UV-C-behandeling gecombineerd binnen één filtersysteem.

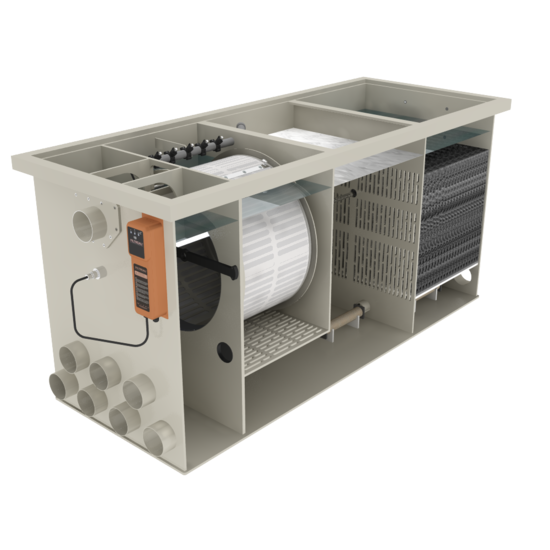

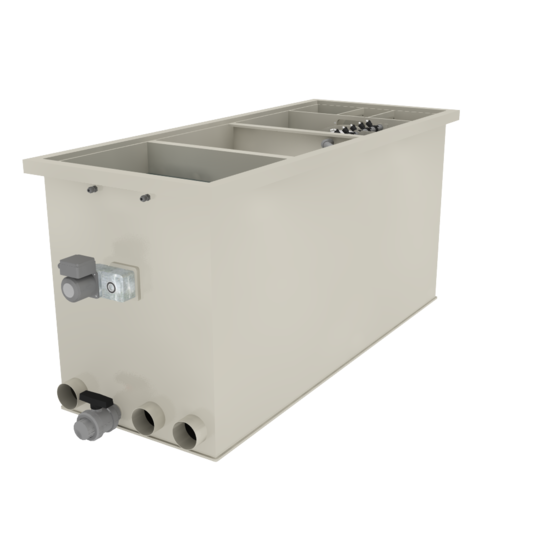

WMC Combi Drum 50/65 XL In Line Gravity
De Gravity-uitvoering is bedoeld voor een installatie waarbij het vijverwater op zwaartekracht naar het filter stroomt. De vijverpomp wordt na het filtersysteem geplaatst en pompt het gefilterde water terug naar de vijver.
De Gravity-uitvoering heeft een maximale flow van 65 m³/u. Filtreau geeft een maximale vijverinhoud van 130 m³ op. Voor een vijver met koi bedraagt de maximale opgegeven inhoud 65 m³.
Gravity:
Maximale flow: 65 m³/u
Maximale vijverinhoud: 130 m³
Maximale vijverinhoud met koi: 65 m³
Inlaten: 7 × 110 mm
Uitlaten: 3 × 110 mm

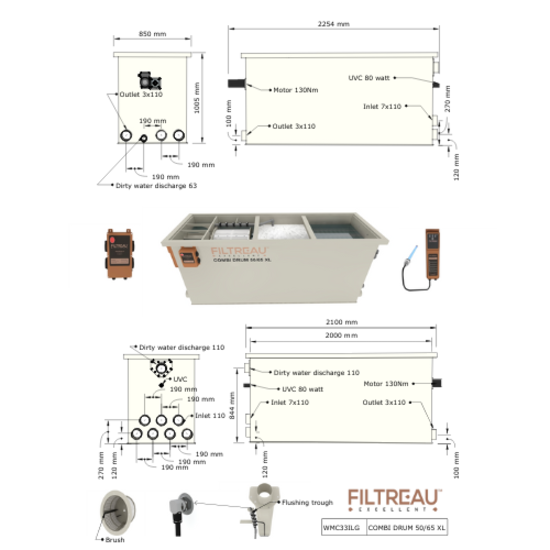

Afmetingen: 2254 × 850 × 1005 mm
WMC Combi Drum 50/65 XL In Line Pump
Bij de Pump-uitvoering wordt de vijverpomp vóór het filtersysteem geplaatst. Het vijverwater wordt door de pomp naar de Combi Drum gevoerd en stroomt vervolgens door de mechanische en biologische filtersecties.
De Pump-uitvoering heeft een maximale flow van 45 m³/u. De maximale opgegeven vijverinhoud bedraagt 90 m³. Voor een koivijver geeft Filtreau maximaal 45 m³ op.
Pump:
Maximale flow: 45 m³/u
Maximale vijverinhoud: 90 m³
Maximale vijverinhoud met koi: 45 m³
Inlaten: 7 × 110 mm
Uitlaten: 3 × 110 mm
Afmetingen: 2254 × 850 × 1005 mm
Verschil tussen Gravity en Pump
Het belangrijkste verschil tussen beide uitvoeringen is de positie van de vijverpomp en de maximale waterdoorstroming.
Bij Gravity stroomt het water op zwaartekracht naar het filter en staat de vijverpomp na de Combi Drum. Deze uitvoering verwerkt maximaal 65 m³/u.
Bij Pump staat de vijverpomp vóór het filter en wordt het vijverwater naar de Combi Drum gepompt. Deze uitvoering verwerkt maximaal 45 m³/u.
De overige belangrijke onderdelen zijn gelijk, waaronder de Ø650 × 400 mm trommel, 120 micron zeef, 130 Nm aandrijfmotor, interne RVS spoelpomp en geïntegreerde 80 watt High Output UV-C.

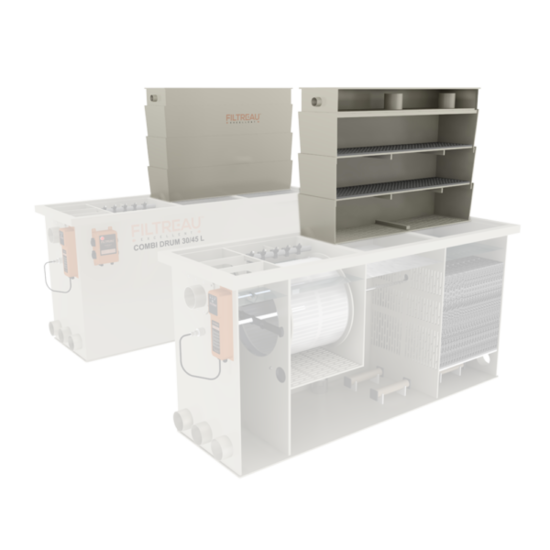

Trickle voor WMC Combi Drum 50/65 XL In Line
Voor deze Combi Drum is een specifiek bijpassende Trickle verkrijgbaar. Deze vormt een extra biologische filterstap en wordt gecombineerd met de Gravity- of Pump-uitvoering.
Het water wordt via een verdeelbak over het biologische filtermateriaal verdeeld en stroomt vervolgens door het materiaal naar beneden. De Trickle zorgt daarmee voor extra biologische filtercapaciteit naast het bestaande moving bed van de Combi Drum.
De bijpassende Trickle heeft een maximale flow van 30 m³/u en beschikt over een 110 mm inlaat.
Trickle:
Maximale flow: 30 m³/u
Inlaat: 1 × 110 mm
Afmetingen: 1180 × 320 × 808 mm
De Trickle is dus geen vervanging voor de Gravity- of Pump-uitvoering, maar een aanvullende biologische filtermodule.
Belangrijke punten
• Onderdeel van de Filtreau Excellent-serie
• Verkrijgbaar als Gravity en Pump
• Bijpassende Trickle-uitbreiding verkrijgbaar
• In Line-uitvoering met aansluitingen aan de kopse kant
• Automatische mechanische filtratie en biologisch moving bed
• Trommel: Ø650 × 400 mm
• Flexibel PP filterscherm met RVS gaas
• Maaswijdte: 120 micron
• Industriële aandrijfmotor: 130 Nm / 60 watt / 220 volt
• Interne RVS spoelpomp: 5 bar / 750 watt / 220 volt
• Geïntegreerde UV-C: 1 × 80 watt High Output
• Luchtvoorziening: 4 × 50 × 300 mm
• Excellent controlebox inbegrepen
• Gravity: maximale flow 65 m³/u
• Gravity: maximaal 130 m³ vijver of 65 m³ koivijver
• Pump: maximale flow 45 m³/u
• Pump: maximaal 90 m³ vijver of 45 m³ koivijver
• Gravity en Pump: 7 × 110 mm inlaat
• Gravity en Pump: 3 × 110 mm uitlaat
• Afmetingen Gravity en Pump: 2254 × 850 × 1005 mm
• Trickle: maximale flow 30 m³/u
• Trickle: 1 × 110 mm inlaat
• Afmetingen Trickle: 1180 × 320 × 808 mm
• Hel-X en Japanse filtermatten zijn optioneel verkrijgbaar
