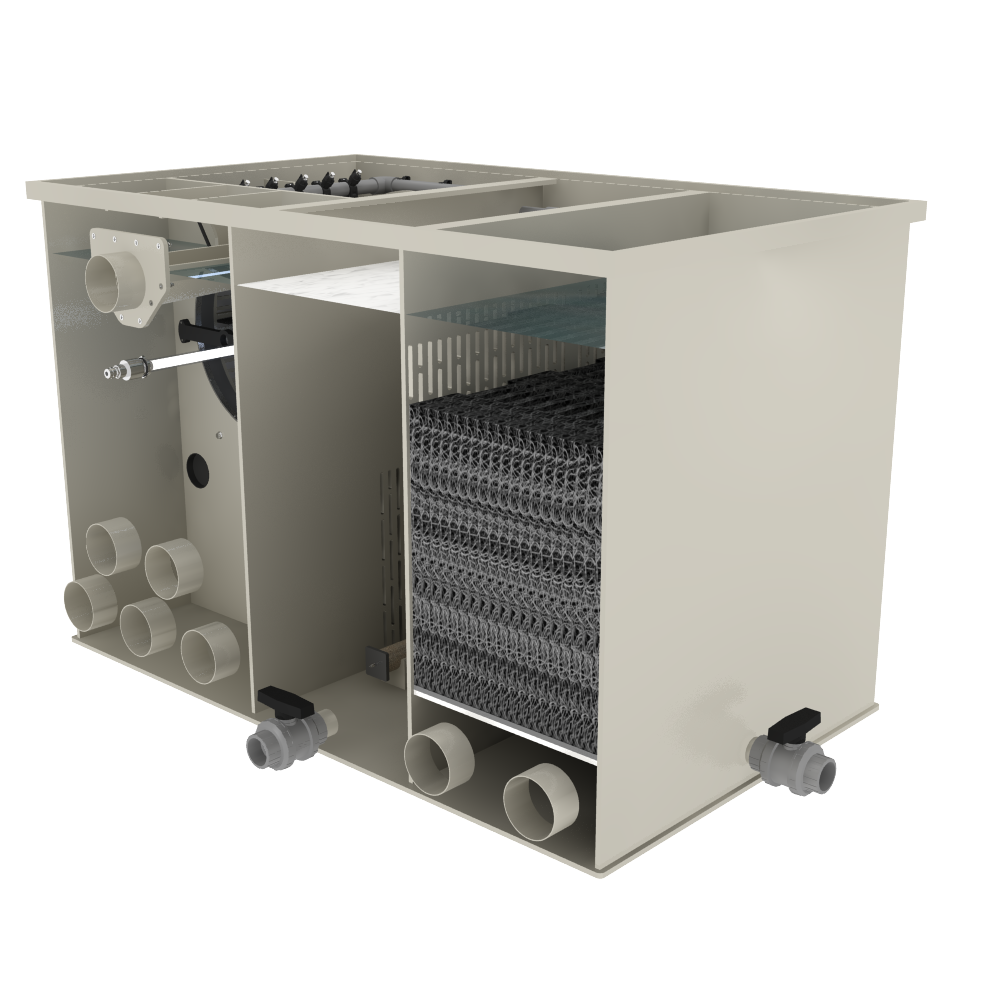

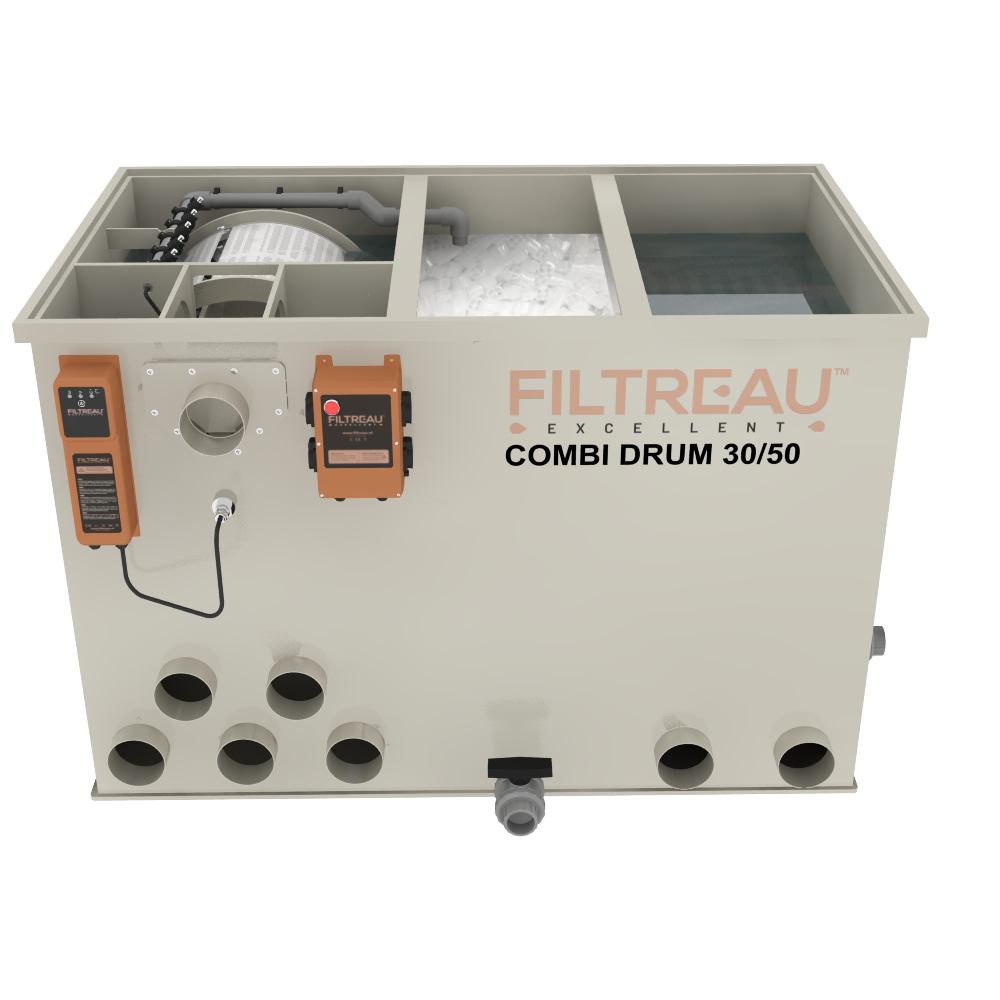

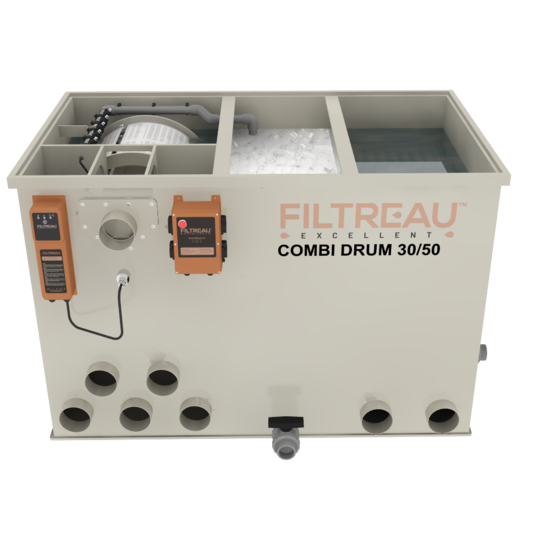

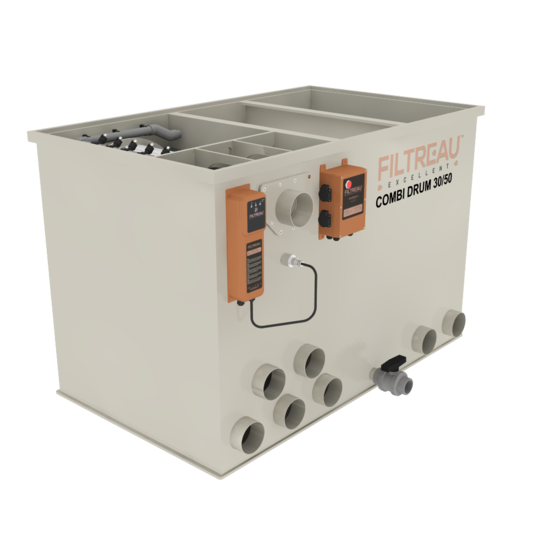

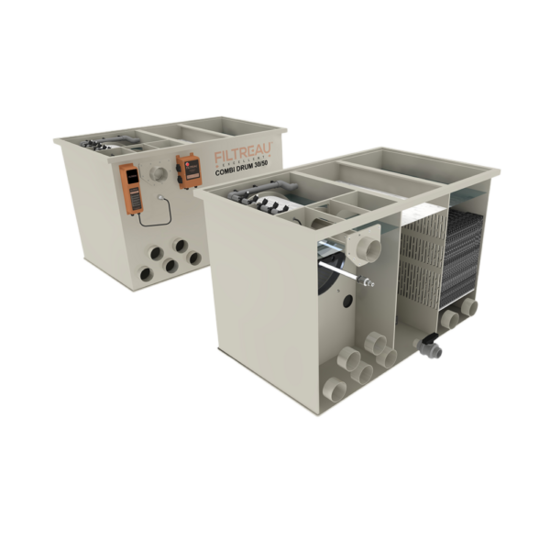

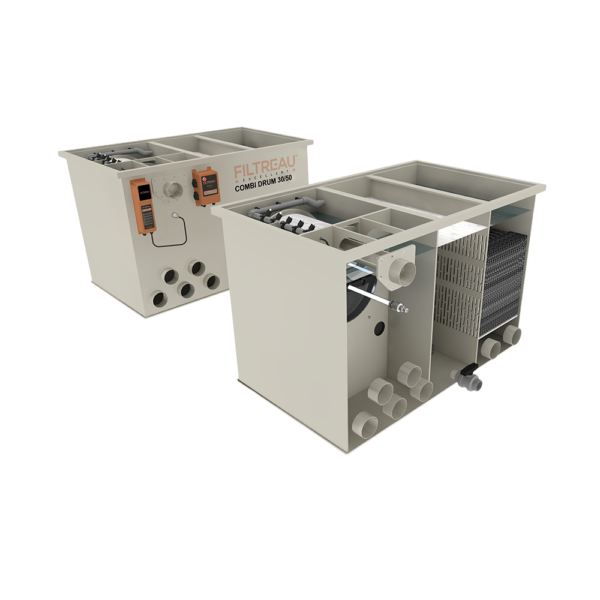

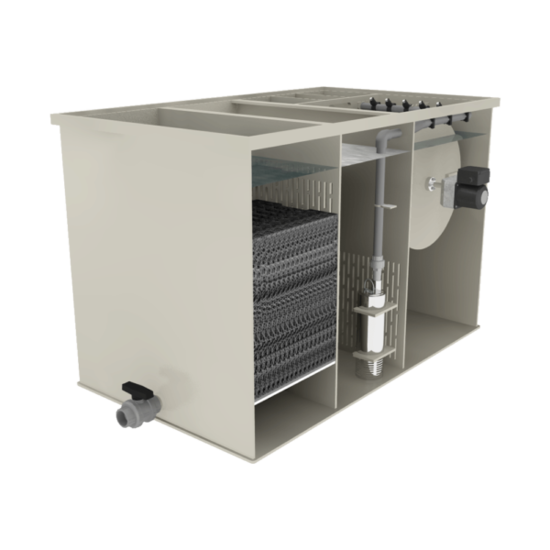

De WMC Combi Drum 30/50 - Filtreau is een compleet filtersysteem uit de Excellent-serie waarin automatische mechanische trommelfiltratie en biologische filtratie worden gecombineerd. Het systeem is ontwikkeld voor grotere vijvers en koivijvers waarbij een hoge waterdoorstroming en automatische verwijdering van vuil gewenst zijn.
Binnen de WMC Combi Drum 30/50-serie kan worden gekozen uit twee uitvoeringen van het complete filtersysteem en een bijpassende biologische uitbreiding:
• WMC Combi Drum 30/50 Gravity
• WMC Combi Drum 30/50 Pump
• Trickle voor WMC Combi Drum 30/50
De Gravity en Pump gebruiken hetzelfde filterprincipe, maar verschillen in de plaats van de vijverpomp en de maximale doorstroming. De Trickle is geen zelfstandig trommelfilter, maar een uitbreiding voor extra biologische filtercapaciteit.

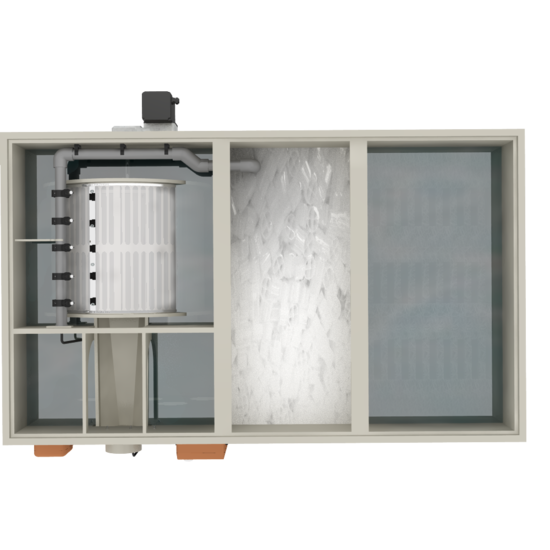

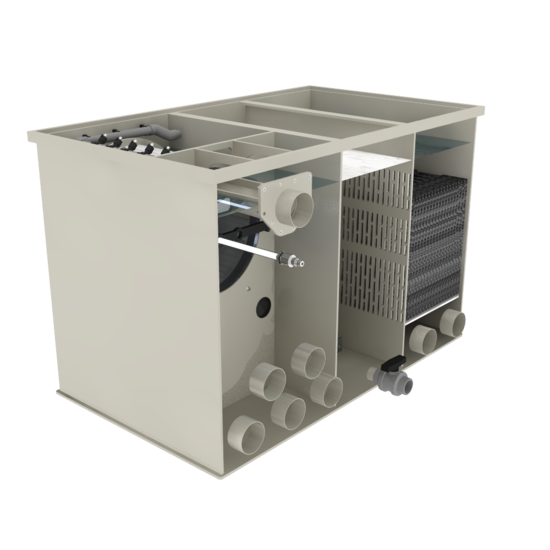

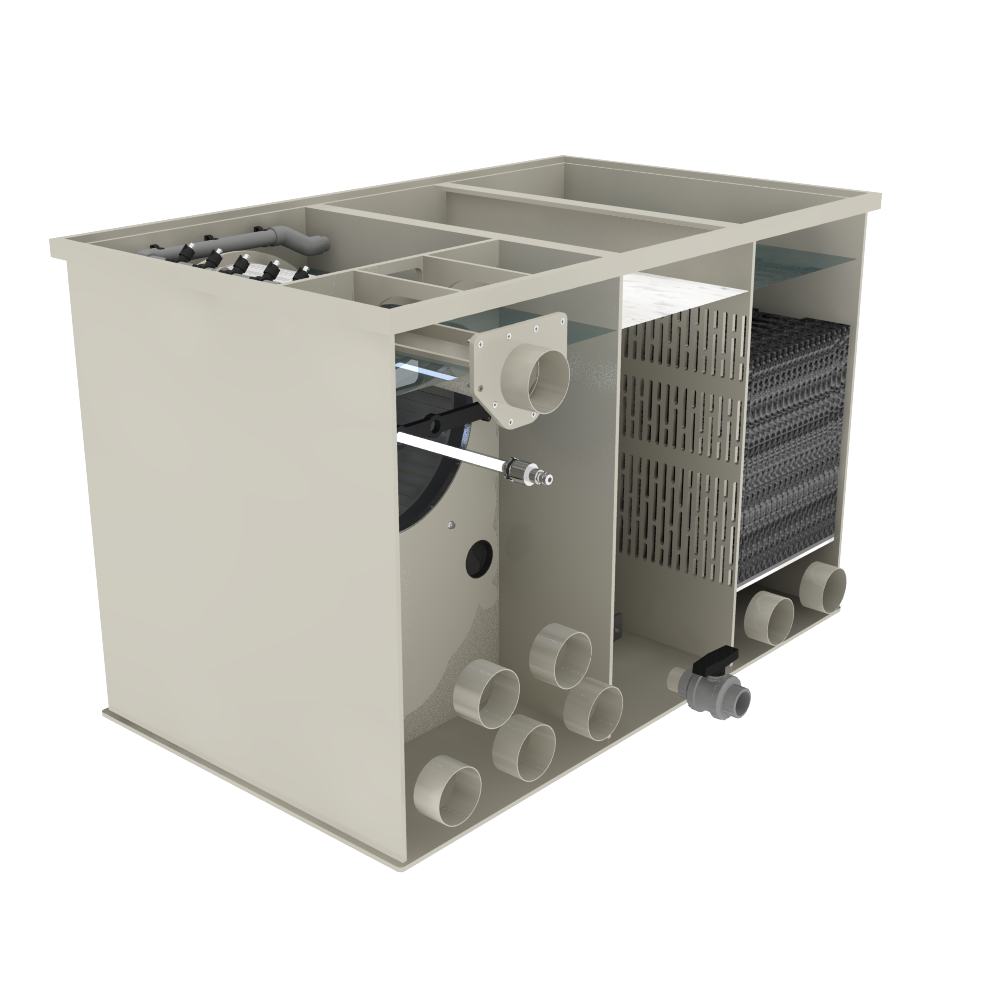

Mechanische en biologische filtering

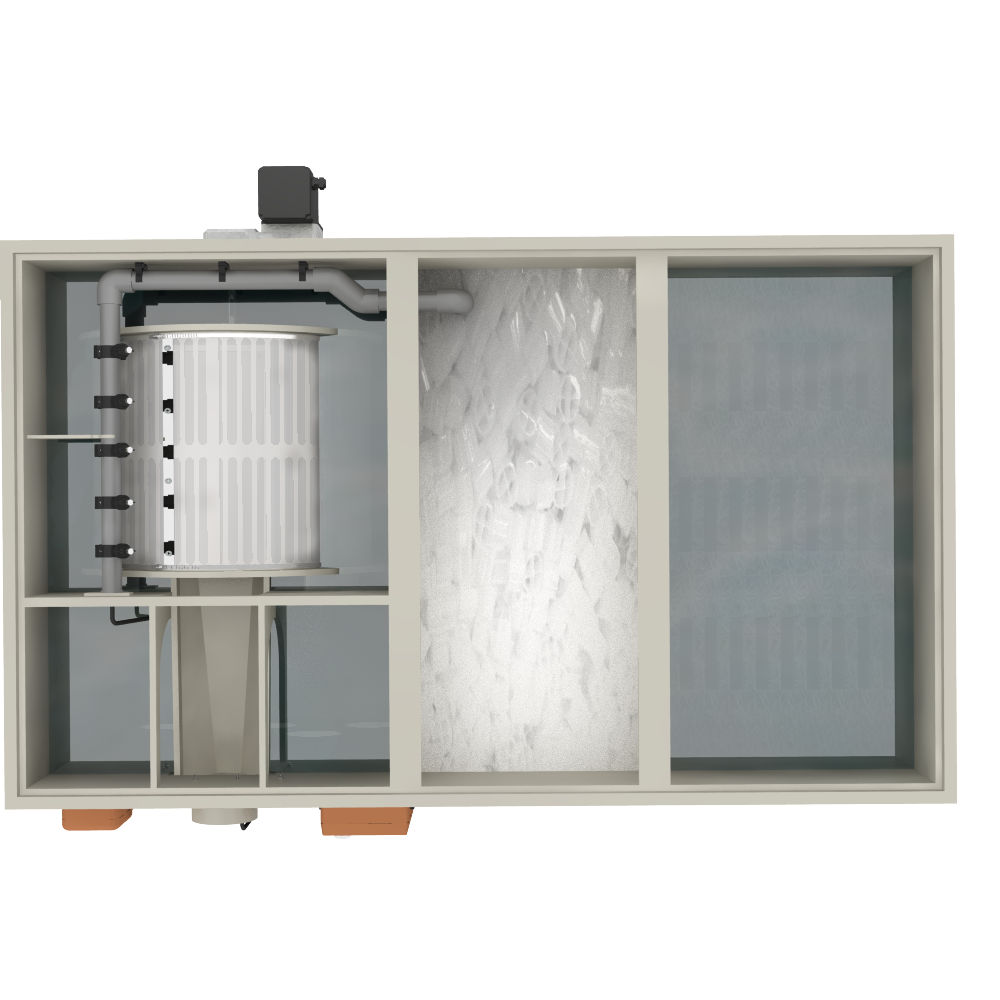

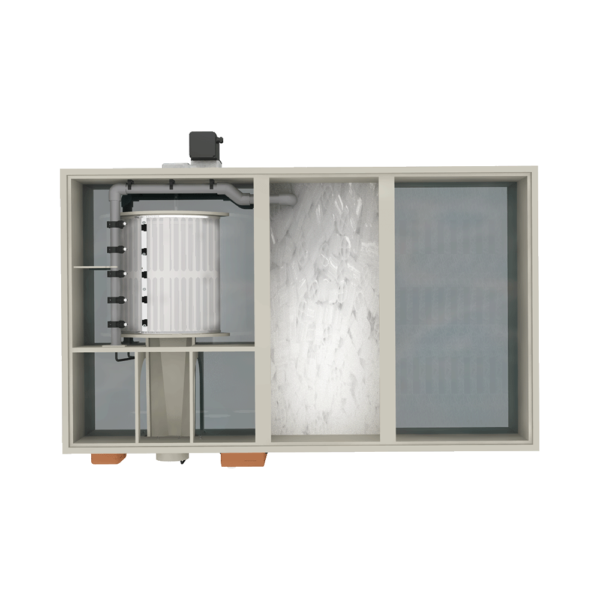

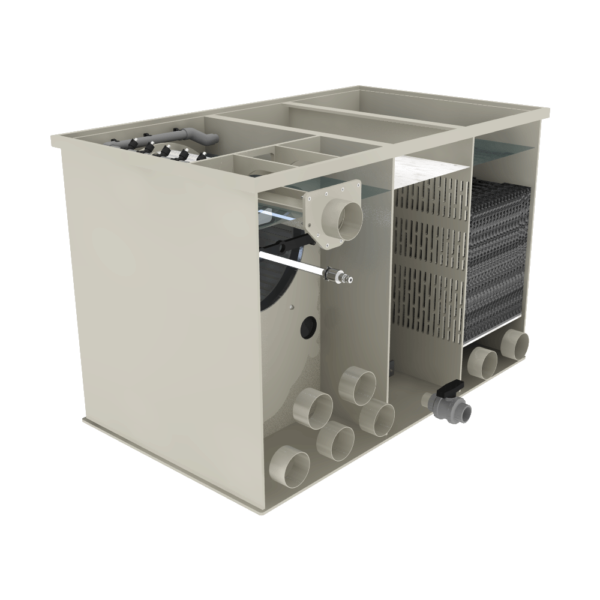

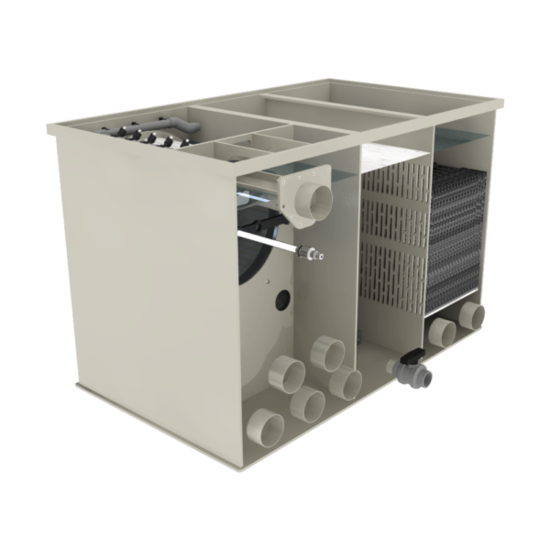

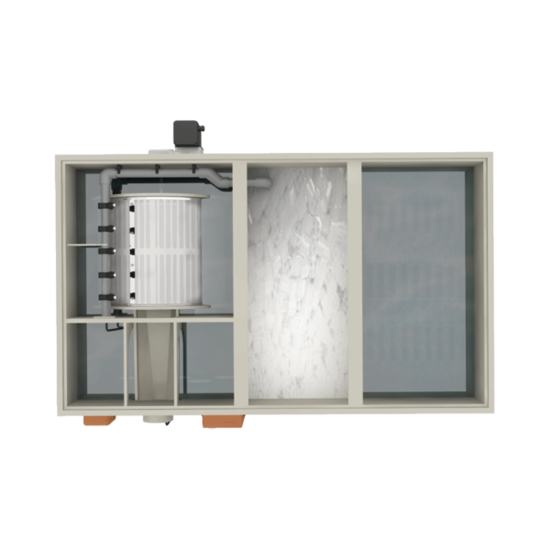

Het vijverwater komt eerst in het mechanische gedeelte terecht. De trommel heeft een diameter van 500 mm en is 400 mm breed. Het PP screen met RVS gaas heeft een maaswijdte van 120 micron.
Vuildeeltjes worden door het filtergaas uit de waterstroom verwijderd. Wanneer het gaas vervuild raakt en het waterniveau verandert, registreert de RVS vlotterschakelaar dit en wordt automatisch een spoelcyclus gestart.

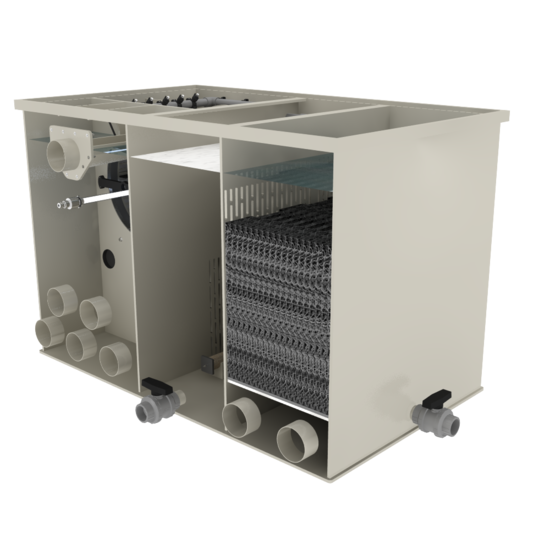

Na de mechanische filtering stroomt het water door naar het biologische gedeelte. Hier kan biologisch filtermateriaal worden geplaatst waarop bacteriën zich kunnen ontwikkelen voor de biologische verwerking van afvalstoffen.
De WMC Combi Drum 30/50 wordt standaard zonder matten en Hel-X geleverd. Deze biologische filtermedia zijn optioneel verkrijgbaar.
Automatische reiniging

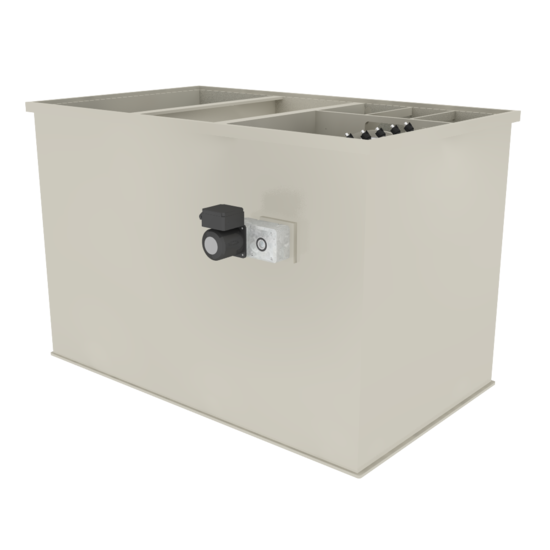

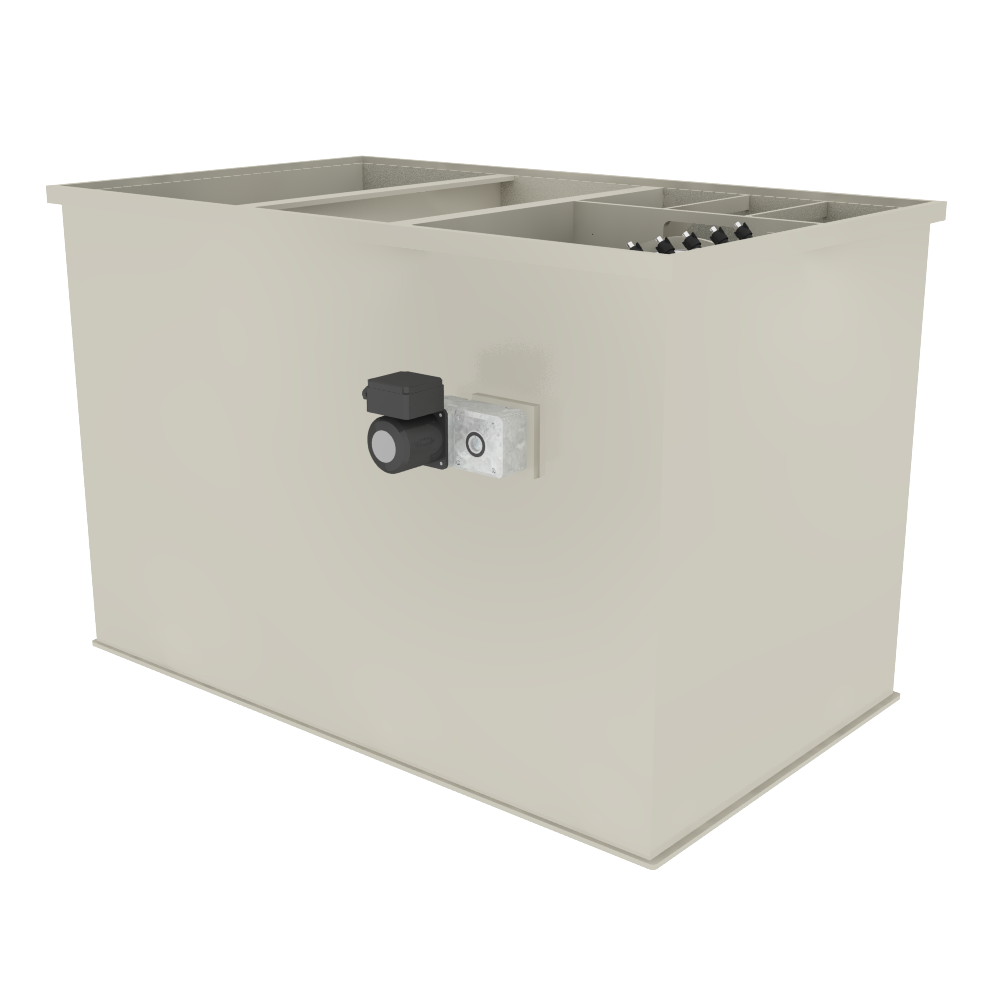

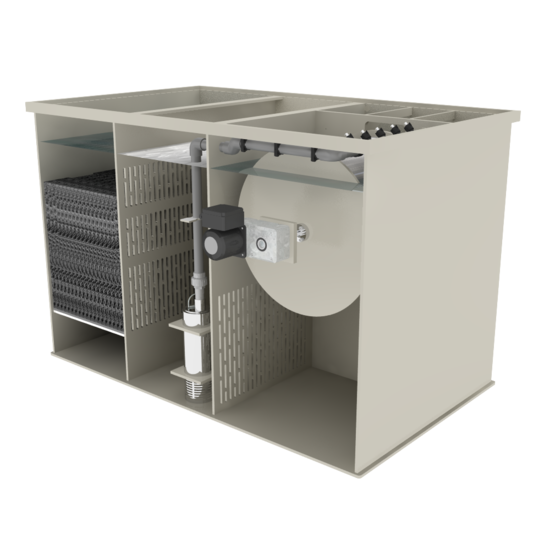

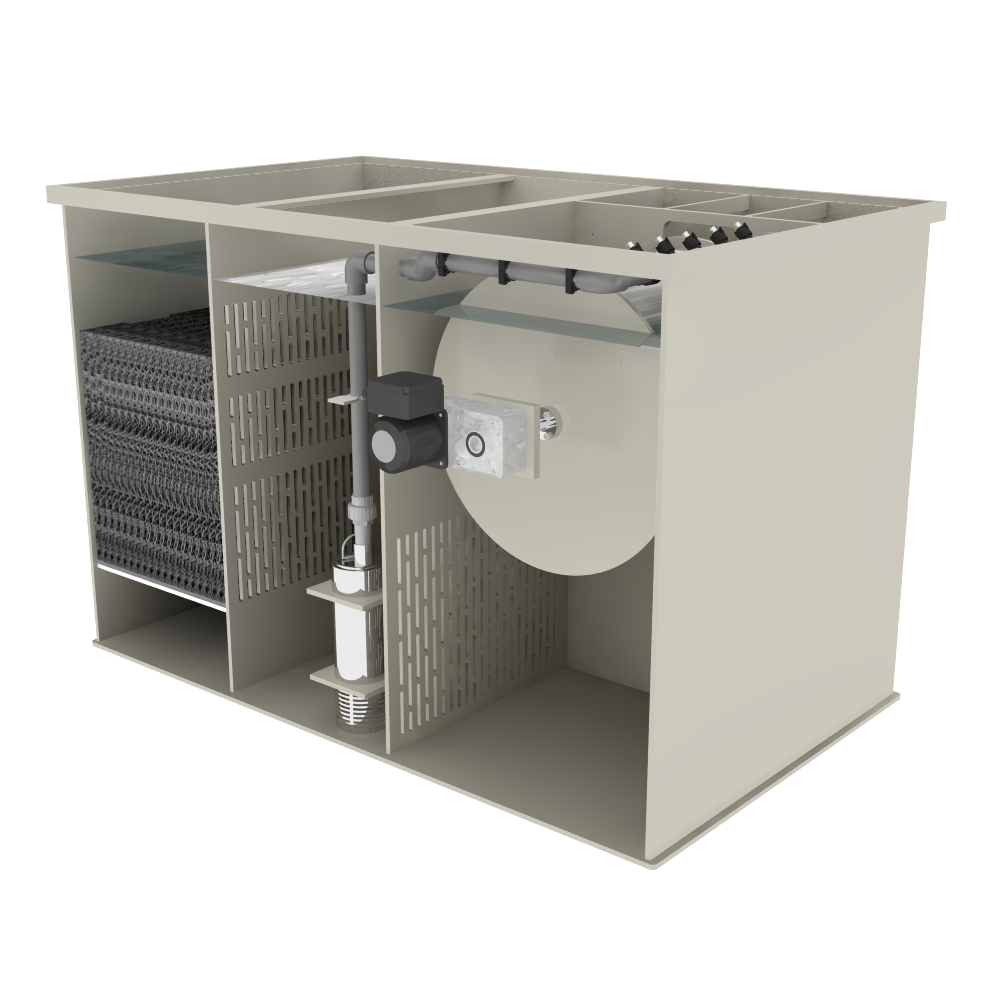

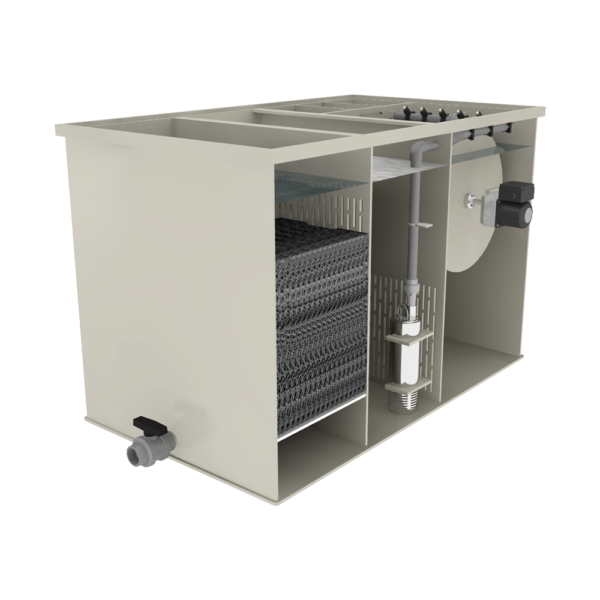

De trommel wordt aangedreven door een industriële SPG XL aandrijfmotor met een koppel van 130 Nm. De motor heeft een vermogen van 60 watt en werkt op 220 volt.
Voor het reinigen van de trommel is een interne RVS spoelpomp aanwezig. Volgens de actuele Filtreau-specificaties levert deze een druk van 5 bar en heeft de pomp een vermogen van 750 watt op 220 volt.

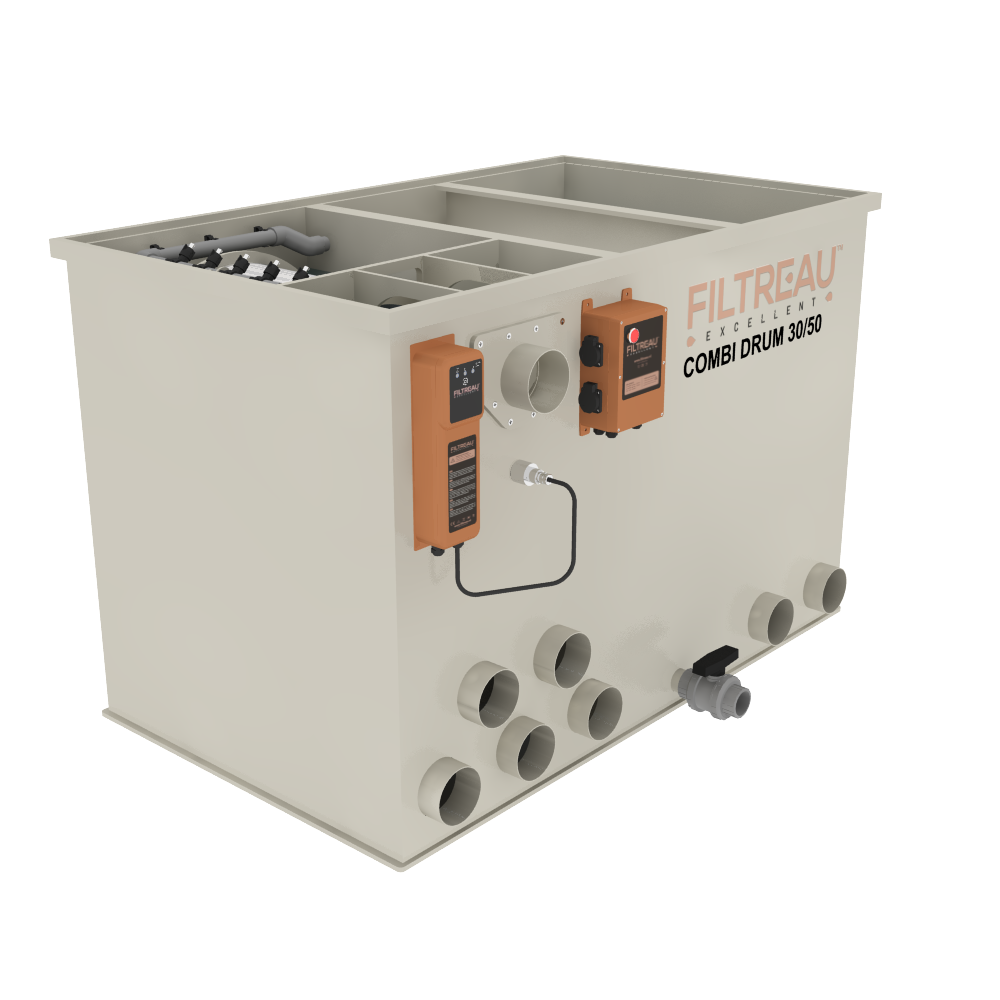

De Excellent controlebox wordt standaard meegeleverd en regelt het automatische reinigingsproces. De standaard spoeltijd van de trommel bedraagt 10 seconden.
Geïntegreerde 80 watt High Output UV-C
Zowel de Gravity- als Pump-uitvoering beschikt over een geïntegreerde 80 watt High Output UV-C-unit.
Hierdoor worden mechanische filtratie, biologische filtratie en UV-C-behandeling in één filtersysteem samengebracht. Dit zorgt voor een compacte opbouw van de technische installatie.
WMC Combi Drum 30/50 Gravity
De Gravity-uitvoering is bedoeld voor een gravity-installatie. Hierbij wordt het filter op het juiste niveau ten opzichte van de vijver geplaatst. Het vijverwater stroomt via bijvoorbeeld bodemdrains en skimmers op zwaartekracht naar het filter.
De vijverpomp wordt vervolgens na het filter geplaatst en pompt het gefilterde water terug naar de vijver.
De Gravity-uitvoering heeft een maximale waterflow van 50 m³/u. Filtreau geeft een maximale vijverinhoud van 100 m³ op. Voor een koivijver bedraagt de opgegeven maximale vijverinhoud 50 m³.
Gravity specificaties:
Maximale flow: 50 m³/u
Maximale vijverinhoud: 100 m³
Maximale vijverinhoud met koi: 50 m³
Inlaten: 5 × 110 mm
Uitlaten: 2 × 110 mm

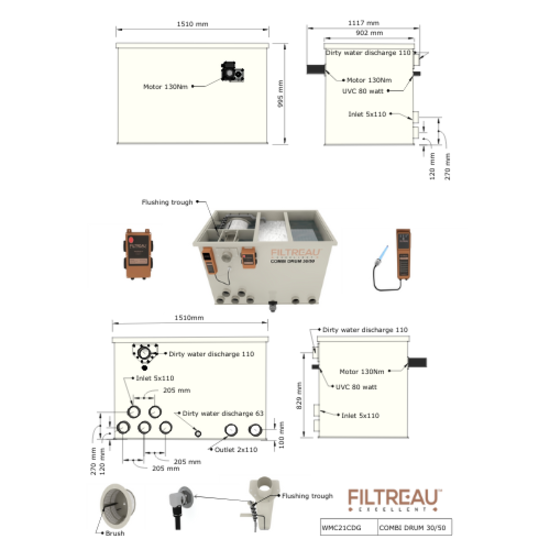

Afmetingen: 1510 × 1117 × 995 mm
WMC Combi Drum 30/50 Pump
De Pump-uitvoering is bedoeld voor een pompgevoede installatie. Hierbij staat de vijverpomp vóór het filtersysteem en wordt het vijverwater naar de Combi Drum gepompt.
Deze uitvoering is geschikt wanneer de aanleg van een gravity-systeem niet mogelijk of niet gewenst is.
De Pump-uitvoering heeft een maximale waterflow van 35 m³/u. Filtreau geeft hiervoor een maximale vijverinhoud van 70 m³ op. Bij een koivijver bedraagt de maximale opgegeven inhoud 35 m³.
Pump specificaties:
Maximale flow: 35 m³/u
Maximale vijverinhoud: 70 m³
Maximale vijverinhoud met koi: 35 m³
Inlaten: 5 × 110 mm
Uitlaten: 2 × 110 mm
Afmetingen: 1510 × 1117 × 995 mm
Verschil tussen Gravity en Pump
De Gravity-uitvoering heeft de hoogste maximale doorstroming. Deze verwerkt maximaal 50 m³/u tegenover 35 m³/u bij de Pump-uitvoering.
Ook de aanbevolen maximale vijverinhoud verschilt. Voor Gravity geeft Filtreau maximaal 100 m³ op, of 50 m³ bij een koivijver. Bij Pump is dit maximaal 70 m³, of 35 m³ bij een koivijver.
Daarnaast verschilt de positie van de vijverpomp. Bij Gravity staat de pomp na het filtersysteem. Bij Pump staat de pomp vóór het filtersysteem.
Het spoelniveau van de Gravity-uitvoering is via de Excellent controlebox regelbaar. Bij de pompgevoede uitvoering is het spoelniveau niet regelbaar.
Trickle voor WMC Combi Drum 30/50

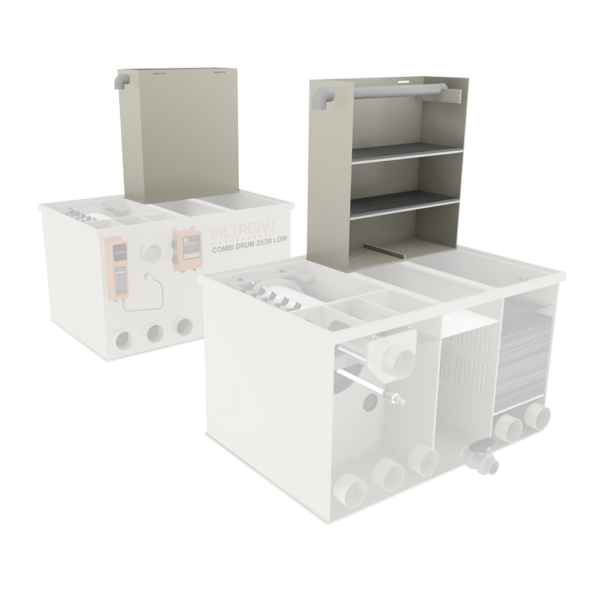

Voor de WMC Combi Drum 30/50 heeft Filtreau een bijpassende Trickle ontwikkeld. Deze wordt gebruikt als aanvullende biologische filtermodule.
De Trickle beschikt over een verdeelbak waarmee het water over het biologische filtermateriaal wordt verdeeld. Vervolgens stroomt het water door het filtermateriaal naar beneden. Hierdoor ontstaat intensief contact tussen het water, het filtermateriaal en de omgevingslucht.
De Trickle heeft een maximale waterflow van 25 m³/u en beschikt over een 63 mm inlaat.
Trickle specificaties:
Maximale flow: 25 m³/u
Inlaat: 1 × 63 mm
Afmetingen: 870 × 320 × 805 mm
De Trickle vervangt de Gravity- of Pump-uitvoering dus niet. Het is een uitbreiding voor situaties waarin extra biologische filtercapaciteit gewenst is.
Welke uitvoering kiezen?
Kies de WMC Combi Drum 30/50 Gravity wanneer de vijver en filterruimte geschikt zijn voor een gravity-opstelling. Deze uitvoering biedt met maximaal 50 m³/u de hoogste doorstroming en is bedoeld voor grotere installaties.
Kies de WMC Combi Drum 30/50 Pump wanneer het vijverwater met een pomp naar het filtersysteem wordt gevoerd. De maximale flow bedraagt bij deze uitvoering 35 m³/u.
De bijpassende Trickle kan aan het systeem worden toegevoegd wanneer extra biologische filtratie gewenst is. Met een maximale flow van 25 m³/u vormt deze een aanvullende biologische filterstap naast de bestaande Combi Drum.
Belangrijke punten
• Filtersysteem uit de Filtreau Excellent-serie
• Verkrijgbaar als Gravity en Pump
• Bijpassende Trickle-uitbreiding verkrijgbaar
• Combineert mechanische en biologische filtratie
• Trommel: Ø500 × 400 mm
• PP screen met RVS gaas: 120 micron
• Industriële aandrijfmotor: 130 Nm / 60 watt / 220 volt
• Interne RVS spoelpomp: 5 bar / 750 watt / 220 volt
• Geïntegreerde UV-C: 1 × 80 watt High Output
• Luchtvoorziening: 2 × 50 × 300 mm
• Excellent controlebox inbegrepen
• Gravity: maximale flow 50 m³/u
• Gravity: maximaal 100 m³ vijver of 50 m³ koivijver
• Pump: maximale flow 35 m³/u
• Pump: maximaal 70 m³ vijver of 35 m³ koivijver
• Gravity en Pump: 1510 × 1117 × 995 mm
• Gravity en Pump: 5 × 110 mm inlaat en 2 × 110 mm uitlaat
• Trickle: maximale flow 25 m³/u
• Trickle: 1 × 63 mm inlaat
• Trickle: 870 × 320 × 805 mm
• Filters worden zonder matten en Hel-X geleverd
• Japanse matten en Hel-X zijn optioneel verkrijgbaar
