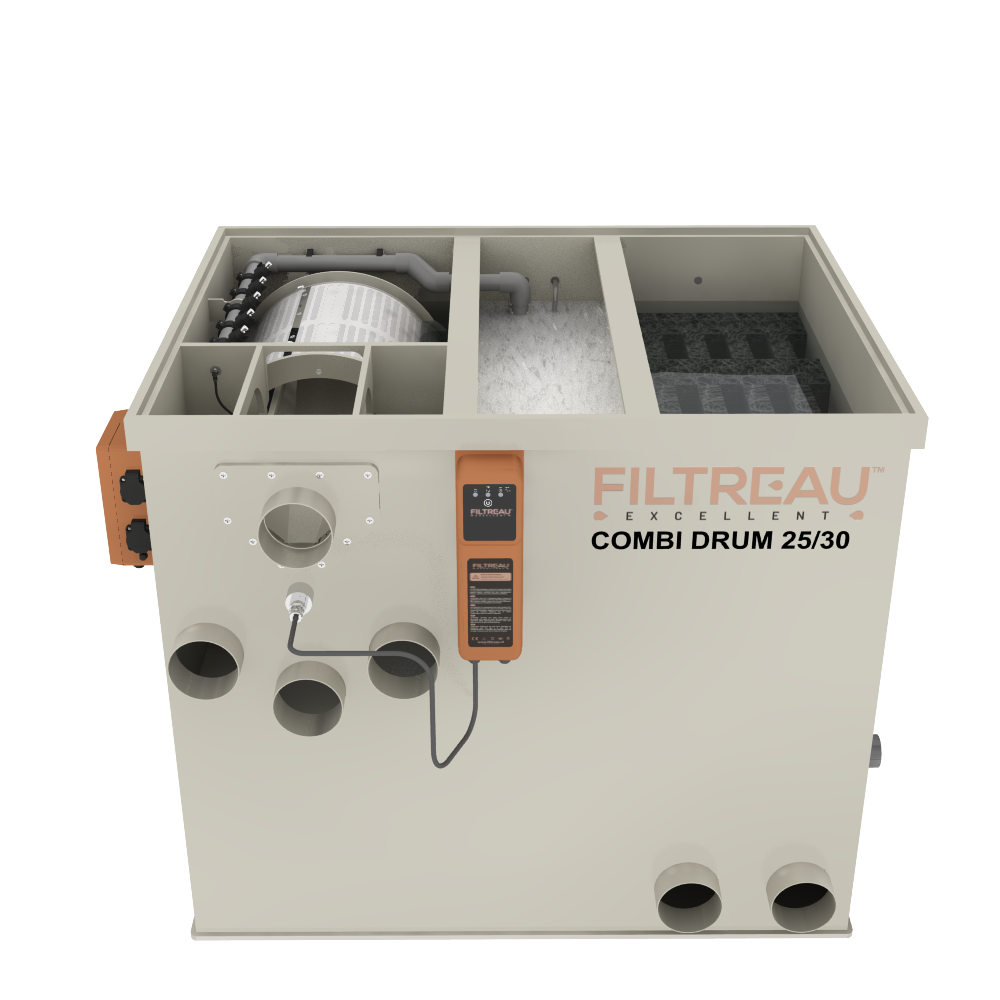

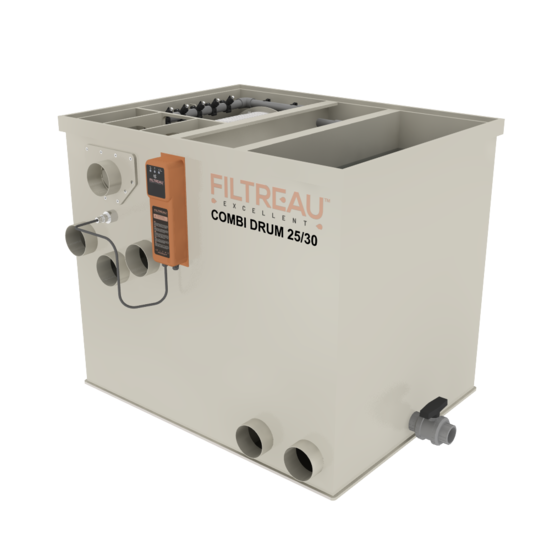

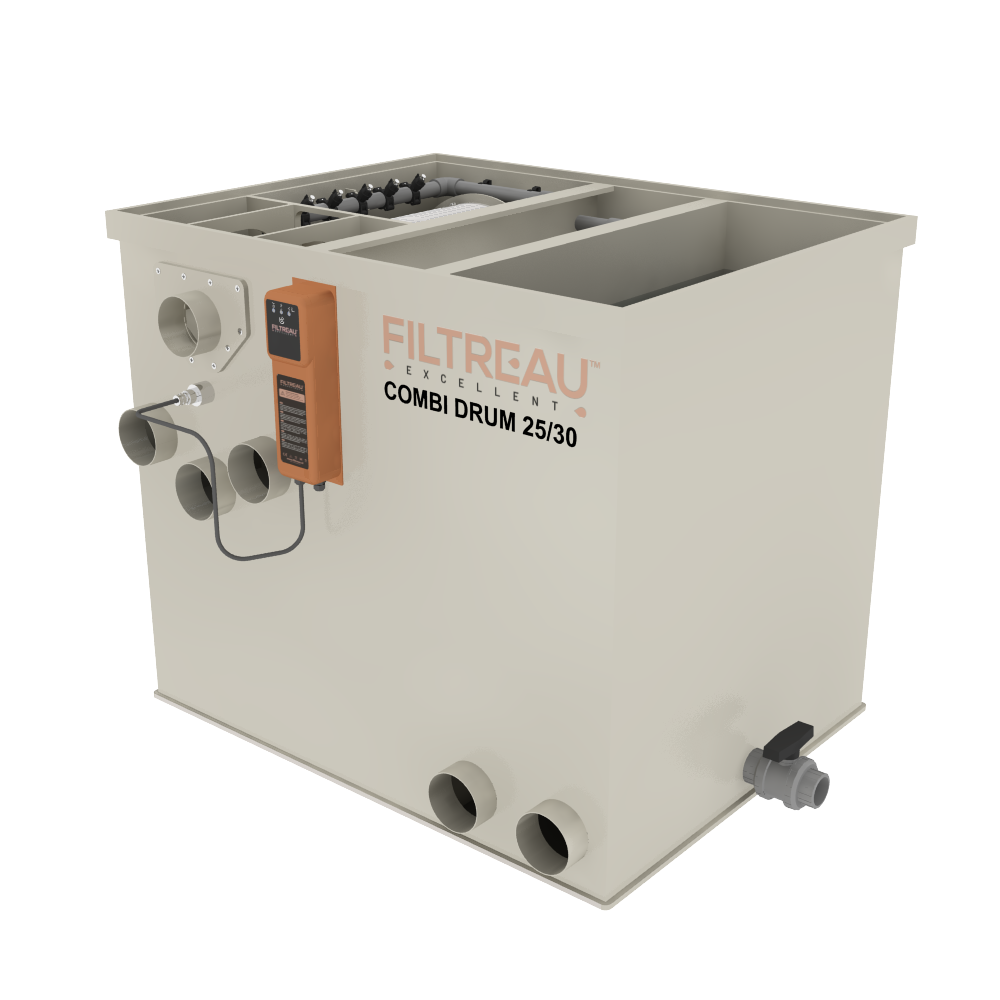

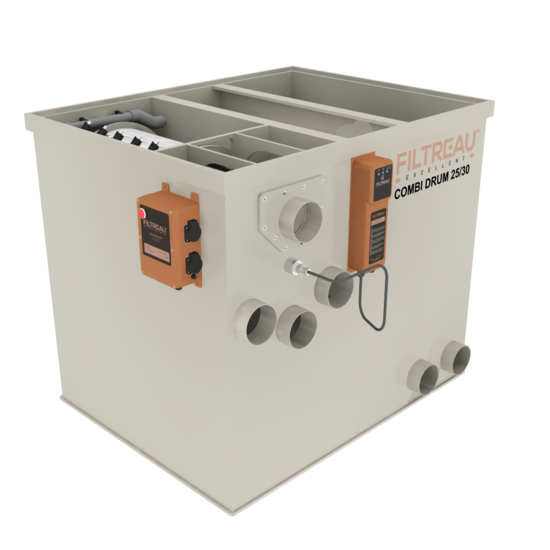

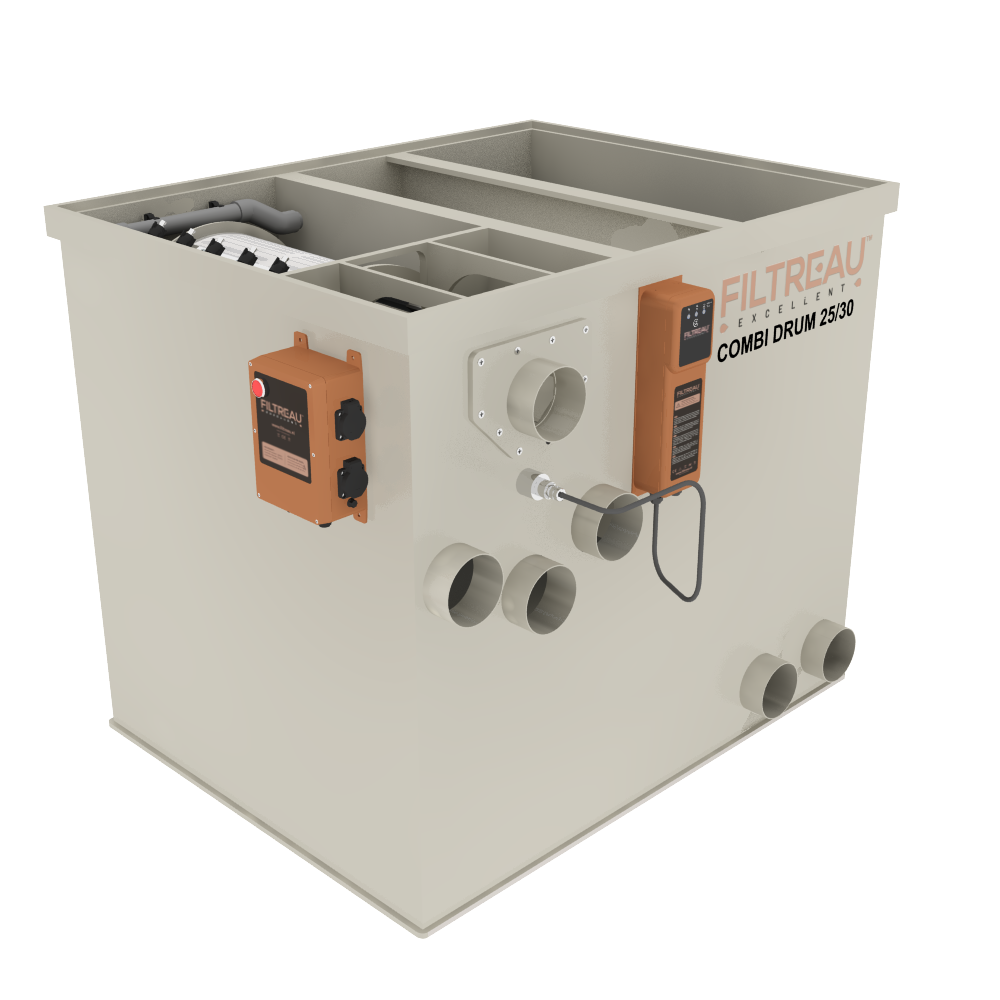

De WMC Combi Drum 25/30 - Filtreau is een compleet filtersysteem uit de Excellent-lijn waarin mechanische trommelfiltratie en biologische filtratie worden gecombineerd. Het systeem verwijdert automatisch vuildeeltjes uit het vijverwater en beschikt daarnaast over een biologisch filtergedeelte waarin geschikt filtermateriaal kan worden geplaatst.
Binnen de WMC Combi Drum 25/30-serie zijn er twee uitvoeringen van het combifilter en een bijpassende Trickle-uitbreiding:
• WMC Combi Drum 25/30 Gravity
• WMC Combi Drum 25/30 Pump
• Trickle voor WMC Combi Drum 25/30
De Gravity- en Pump-uitvoering gebruiken dezelfde basisopbouw, maar zijn bedoeld voor verschillende manieren van installeren. De Trickle is geen afzonderlijk compleet trommelfilter, maar een uitbreiding die bovenop het filtersysteem wordt geplaatst voor extra biologische filterwerking.
Mechanische en biologische filtratie gecombineerd

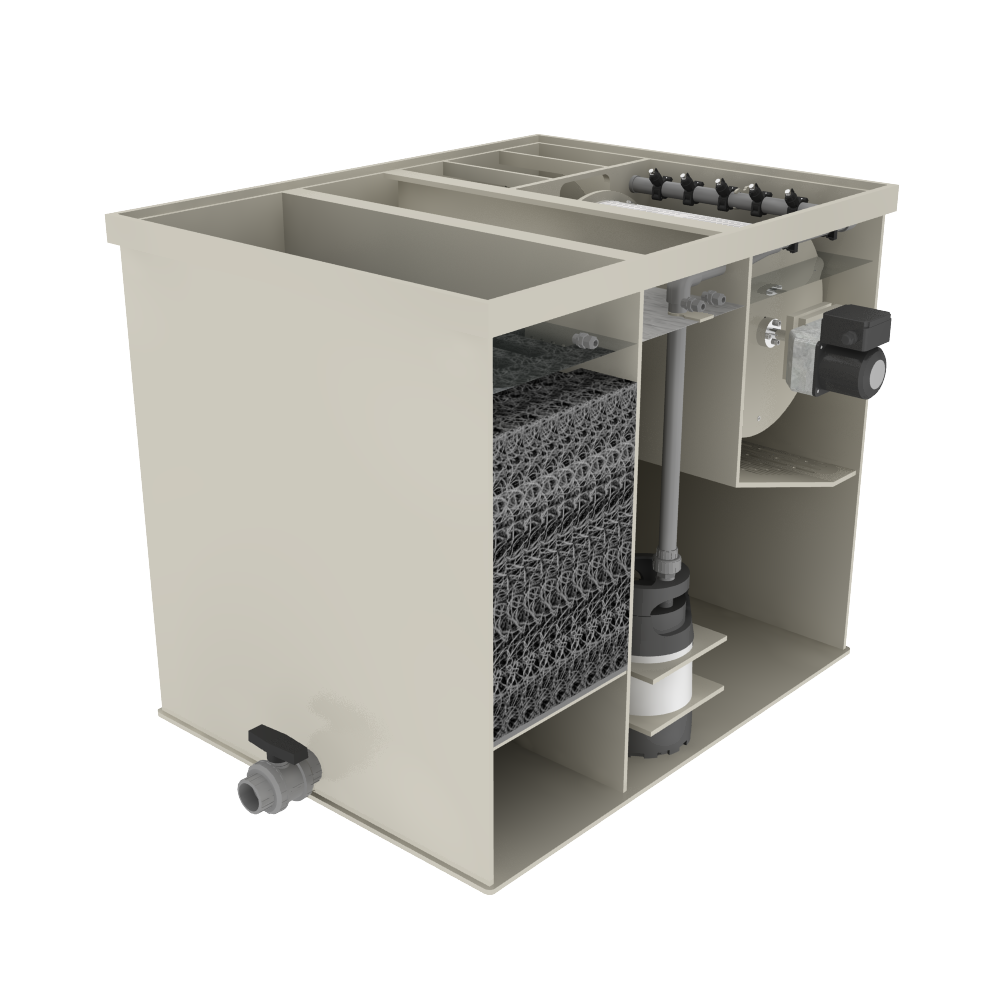

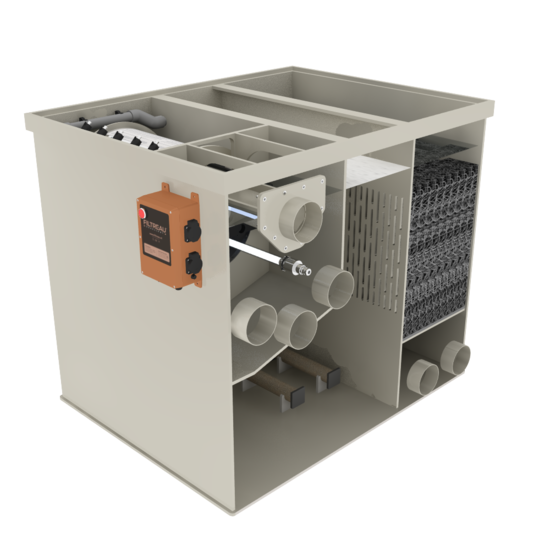

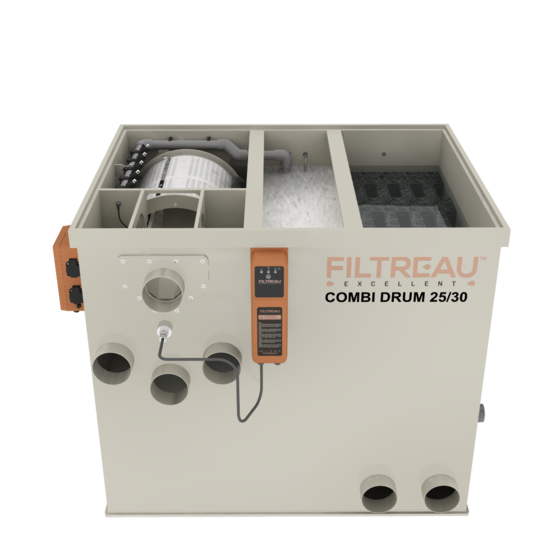

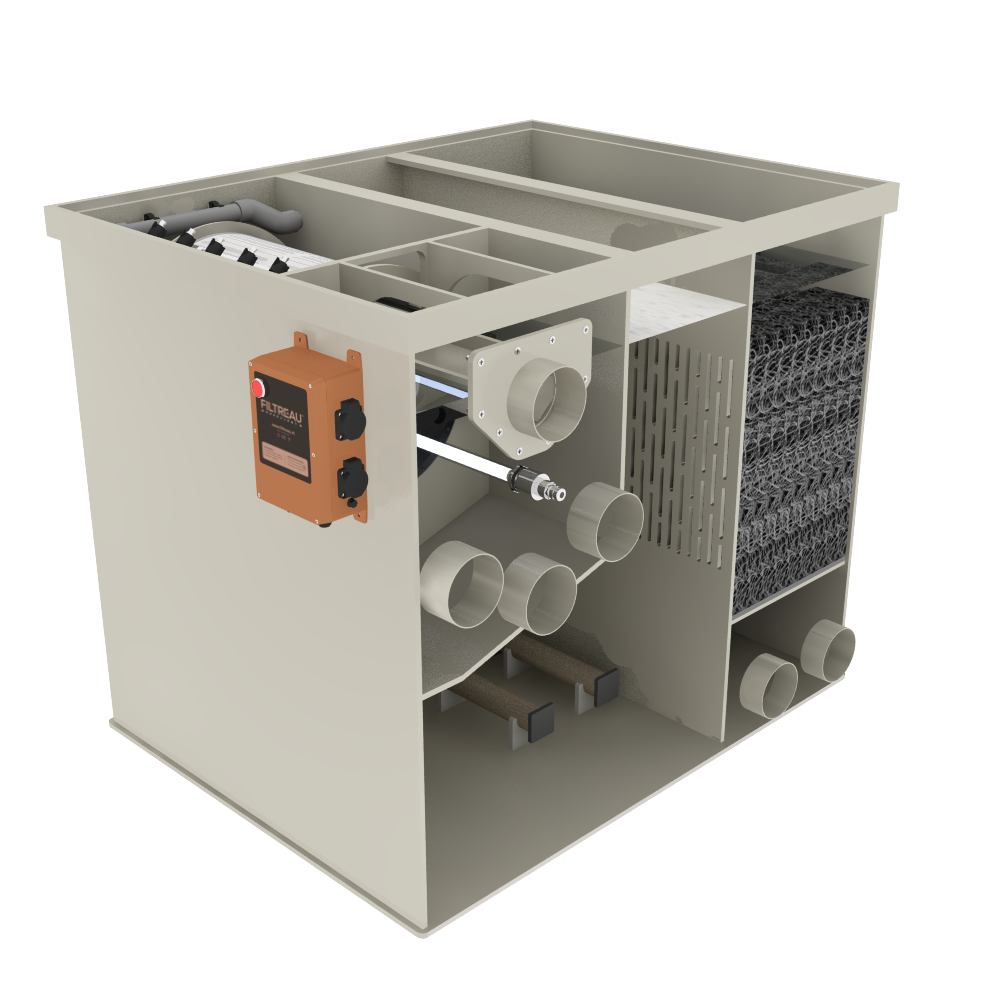

In het eerste gedeelte van de Combi Drum bevindt zich de trommel. Het vijverwater stroomt door het filtergaas, waardoor vuildeeltjes worden tegengehouden. Naarmate het gaas vervuilt, neemt de waterdoorstroming af. Een vlotterschakelaar registreert dit en activeert automatisch het spoelproces.
Tijdens het reinigen draait de trommel en wordt het filtergaas met de interne spoelpomp schoongespoten. Het afgespoelde vuil wordt via de vuilafvoer uit het systeem verwijderd.

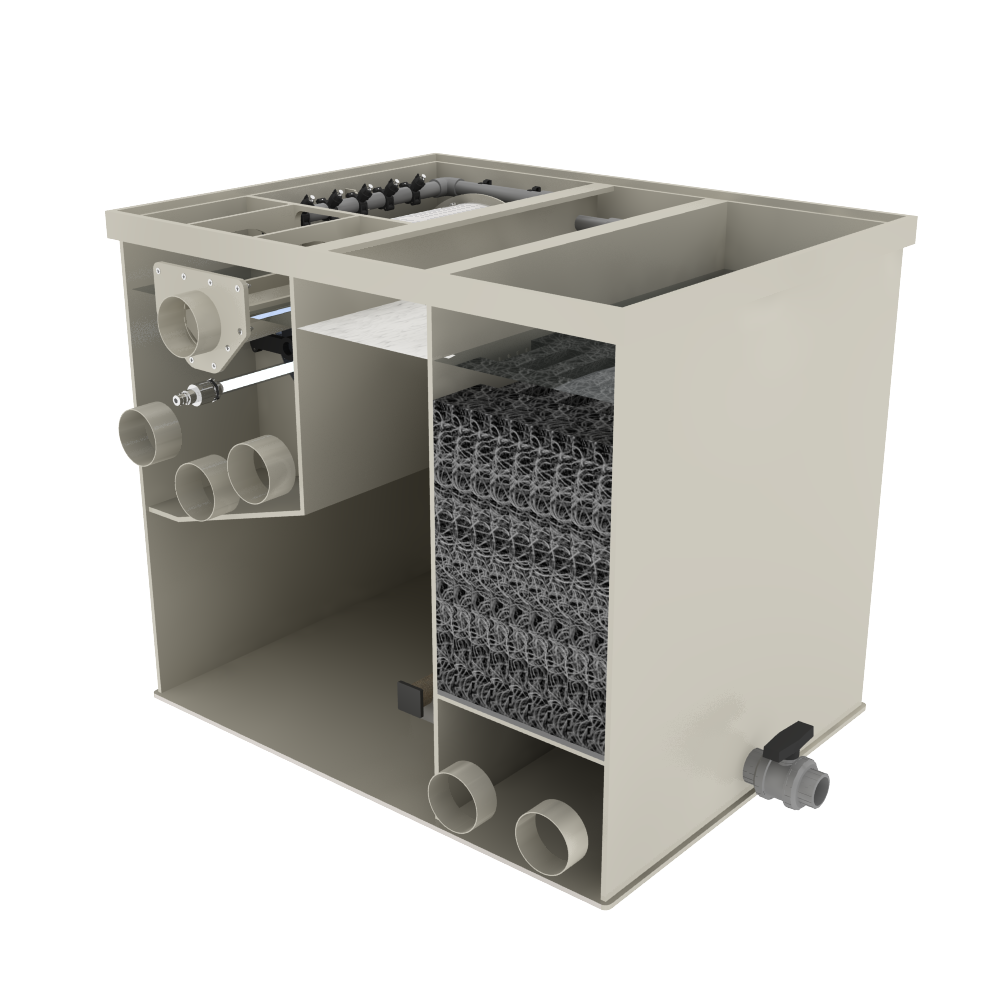

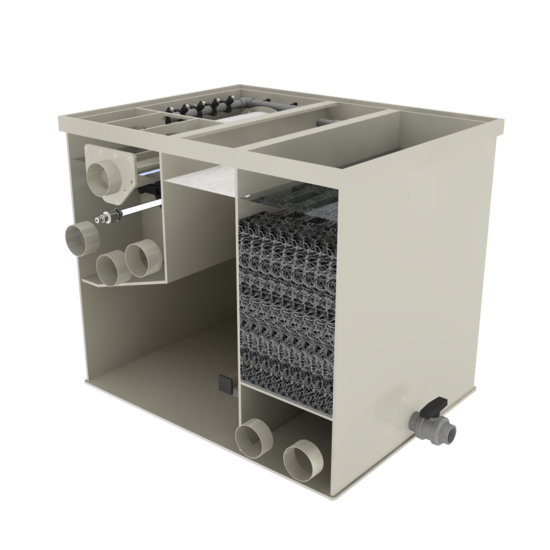

Na de mechanische filtering stroomt het water door naar het biologische gedeelte. Hier kan biologisch filtermateriaal worden toegepast waarop bacteriën zich kunnen vestigen. Deze bacteriën spelen een belangrijke rol bij de biologische verwerking van afvalstoffen in het vijverwater.
De filters worden door Filtreau zonder matten en Hel-X geleverd. Deze filtermaterialen zijn optioneel verkrijgbaar.
Trommel van Ø400 × 400 mm
De WMC Combi Drum 25/30 beschikt over een trommel van Ø400 × 400 mm. Voor de aandrijving gebruikt Filtreau een industriële SPG XL aandrijfmotor van 130 Nm met een vermogen van 60 watt op 220 volt.
De motor is specifiek voor de trommelfilters van Filtreau ontwikkeld en zorgt voor het draaien van de trommel tijdens het automatische reinigingsproces.

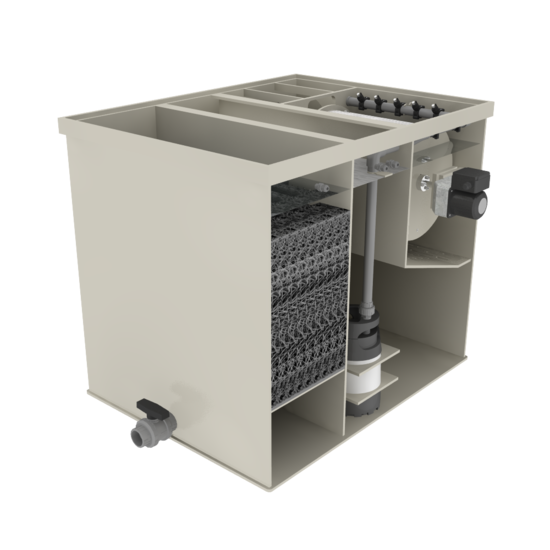

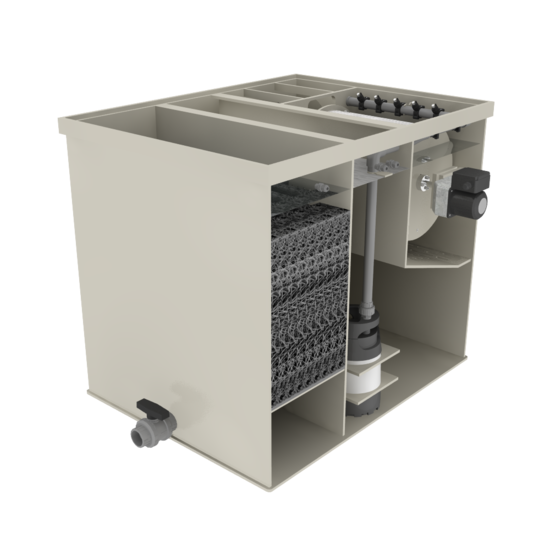

Interne RVS spoelpomp
Voor het reinigen van het filtergaas is een interne RVS spoelpomp aanwezig. Deze levert een druk van 5 bar en heeft een vermogen van 600 watt.
Doordat de spoelpomp in het filtersysteem is geïntegreerd, beschikt het filter over een eigen voorziening voor het automatisch reinigen van de trommel.
Geïntegreerde 80 watt High Output UV-C
Zowel de Gravity- als Pump-uitvoering is voorzien van een geïntegreerde 80 watt High Output UV-C-unit. Het vijverwater wordt hiermee binnen het filtersysteem aan UV-C-straling blootgesteld.
Hierdoor worden trommelfiltratie, biologische filtering en UV-C-behandeling binnen één filtersysteem gecombineerd.
WMC Combi Drum 25/30 Gravity
De Gravity-uitvoering is bedoeld voor een gravity-opstelling. Hierbij wordt het filter op waterniveau geplaatst en stroomt het vijverwater via bijvoorbeeld bodemdrains en skimmers op zwaartekracht naar het filter.
Na filtering wordt het water met een vijverpomp vanuit het schone gedeelte terug naar de vijver gepompt.
De Gravity-uitvoering heeft 3 inlaten van 110 mm en 2 uitlaten van 110 mm. De maximale waterflow bedraagt 30 m³ per uur en Filtreau geeft voor deze uitvoering een maximale vijverinhoud van 60 m³ op.
WMC Combi Drum 25/30 Pump
Bij de Pump-uitvoering staat de vijverpomp vóór het filtersysteem. De pomp voert het vijverwater naar de Combi Drum, waarna het gefilterde water vanuit het filter terug naar de vijver stroomt.
Deze uitvoering is interessant voor installaties waarbij een gravity-opstelling niet mogelijk of niet gewenst is.
Ook de Pump-uitvoering heeft 3 inlaten van 110 mm en 2 uitlaten van 110 mm. De maximale waterflow bedraagt 20 m³ per uur. Filtreau geeft voor deze uitvoering een maximale vijverinhoud van 40 m³ op.
Gravity of Pump?
Het belangrijkste verschil tussen beide Combi Drum-uitvoeringen is de positie van de vijverpomp en de maximale capaciteit.
Gravity:
De vijver stroomt op zwaartekracht naar het filter en de pomp staat na het filter. Deze uitvoering heeft een maximale flow van 30 m³/u en een opgegeven maximale vijverinhoud van 60 m³.
Pump:
De vijverpomp staat vóór het filter en pompt het water naar de Combi Drum. Deze uitvoering heeft een maximale flow van 20 m³/u en een opgegeven maximale vijverinhoud van 40 m³.
Beide uitvoeringen hebben een trommel van Ø400 × 400 mm, een 130 Nm aandrijfmotor, interne RVS spoelpomp, geïntegreerde 80 watt High Output UV-C en een controlebox.
Trickle voor Combi Drum 25/30

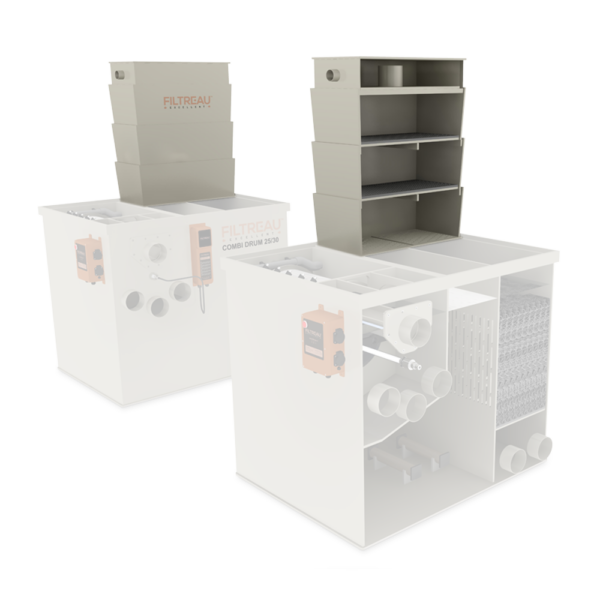

Voor de WMC Combi Drum 25/30 is daarnaast een specifieke Filtreau Trickle verkrijgbaar. Deze wordt bovenop het filtersysteem geplaatst en is bedoeld als uitbreiding van de biologische filtercapaciteit.
Bij een tricklefilter wordt het water over biologisch filtermateriaal verdeeld en stroomt het vervolgens naar beneden. Doordat het water tijdens dit proces intensief in contact komt met lucht en filtermateriaal, ontstaat extra ruimte voor biologische filtratie.
De Trickle vervangt de Gravity- of Pump-uitvoering dus niet. Het is een aanvullende filtermodule die gecombineerd kan worden met de Combi Drum 25/30 wanneer extra biologische filtering gewenst is.

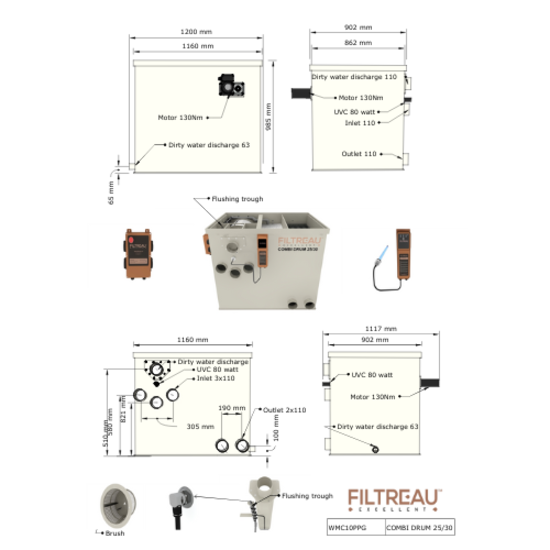

Afmetingen Combi Drum
De WMC Combi Drum 25/30 Gravity en Pump hebben een opgegeven formaat van circa:
1200 × 1117 × 985 mm
Houd bij de plaatsing voldoende ruimte rondom het filter vrij voor aansluiting, bediening, inspectie en onderhoud.
Welke uitvoering kiezen?
Kies de Gravity-uitvoering wanneer het vijver- en leidingwerk als gravity-systeem is opgebouwd en het water op zwaartekracht naar het filter kan stromen. Deze uitvoering biedt bovendien de hoogste maximale doorstroming van de twee.
Kies de Pump-uitvoering wanneer het water eerst door een vijverpomp naar het filter wordt gevoerd.
De bijpassende Trickle kan aan beide systemen worden toegevoegd wanneer extra biologische filterwerking gewenst is.
Belangrijke punten
• Combi filtersysteem uit de Filtreau Excellent-lijn
• Verkrijgbaar als Gravity- en Pump-uitvoering
• Bijpassende Trickle-uitbreiding verkrijgbaar
• Combineert mechanische en biologische filtratie
• Trommel: Ø400 × 400 mm
• Industriële SPG XL aandrijfmotor: 130 Nm / 60 watt / 220 volt
• Interne RVS spoelpomp: 5 bar / 600 watt / 220 volt
• Inclusief controlebox
• Geïntegreerde 80 watt High Output UV-C
• 2 × 50 × 300 mm luchtvoorziening
• 3 × 110 mm inlaten
• 2 × 110 mm uitlaten
• Gravity: maximale flow 30 m³/u
• Gravity: maximale vijverinhoud 60 m³
• Pump: maximale flow 20 m³/u
• Pump: maximale vijverinhoud 40 m³
• Afmetingen Combi Drum: circa 1200 × 1117 × 985 mm
• Filter wordt zonder matten en Hel-X geleverd
• Matten en Hel-X zijn optioneel verkrijgbaar
• Trickle wordt bovenop het filtersysteem geplaatst voor extra biologische filterwerking
