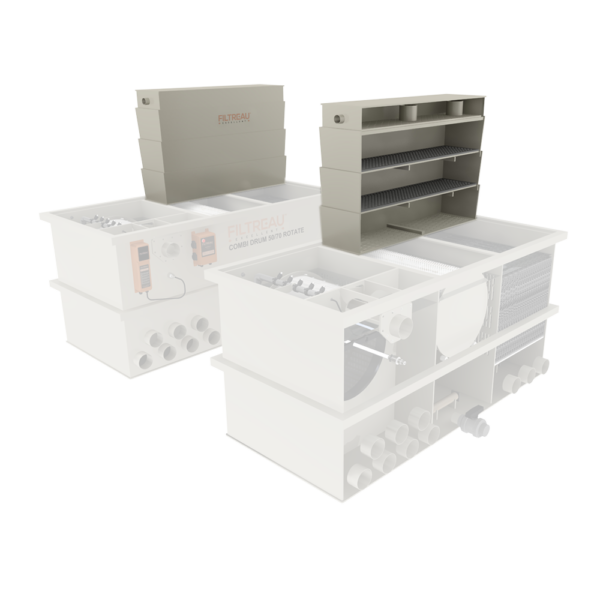

De WMC Combi Drum 50/70 Rotate - Filtreau is een compleet filtersysteem uit de Excellent-serie dat automatische mechanische trommelfiltratie combineert met een roterend biologisch filter. Deze Rotate-uitvoering is ontwikkeld voor grotere vijvers en koivijvers waar een hoge waterdoorstroming gecombineerd moet worden met een krachtige biologische filterstap.
Binnen de WMC Combi Drum 50/70 Rotate-serie zijn drie bij elkaar horende uitvoeringen verkrijgbaar:
• WMC Combi Drum 50/70 Rotate Gravity
• WMC Combi Drum 50/70 Rotate Pump
• Trickle voor WMC Combi Drum 50/70 Rotate
De Gravity- en Pump-uitvoering zijn complete filtersystemen. De bijpassende Trickle is een aanvullende biologische filtermodule waarmee de filterinstallatie verder kan worden uitgebreid.
Roterende biologische filtering
Het belangrijkste verschil met een conventionele Filtreau Combi Drum zit in het biologische gedeelte. De Rotate beschikt over een roterende biologische kamer waarin Hel-X filtermateriaal kan worden toegepast.
Op het grote oppervlak van het Hel-X kunnen nitrificerende bacteriën zich ontwikkelen. Deze bacteriën dragen bij aan de biologische afbraak van onder andere ammoniak en nitriet.
Doordat de biologische kamer continu roteert, blijft het filtermateriaal in beweging. Volgens Filtreau vraagt deze constructie geen extra opvoerhoogte van de vijverpomp. De draaiende biologische kamer zorgt daarnaast voor extra zuurstofinbreng in het vijverwater.
Trommel van Ø650 × 400 mm
Voordat het water het biologische gedeelte bereikt, vindt de mechanische filtratie plaats. De WMC Combi Drum 50/70 Rotate is voorzien van een grote trommel van Ø650 × 400 mm.
Het flexibele PP filterscherm is voorzien van RVS gaas met een maaswijdte van 120 micron. Vuildeeltjes worden hierdoor uit de waterstroom verwijderd voordat het water naar het biologische gedeelte stroomt.
Wanneer het gaas vervuild raakt, registreert de RVS vlotterschakelaar de verandering in het waterniveau. Vervolgens wordt automatisch een spoelcyclus gestart. De trommel draait en RVS sproeiers reinigen het filtergaas. Het verwijderde vuil wordt via de automatische spoelgoot uit het systeem afgevoerd.
Automatische reiniging
De trommel wordt aangedreven door een industriële motor van 130 Nm met een vermogen van 60 watt op 220/230 volt.
Voor het reinigen van het filtergaas is een interne RVS spoelpomp ingebouwd. Deze levert een druk van 5 bar en heeft een vermogen van 750 watt op 220 volt.
De combinatie van de krachtige aandrijfmotor, RVS spoelpomp, RVS sproeiers, automatische spoelgoot en vlotterschakelaar zorgt ervoor dat het mechanische filtergedeelte automatisch wordt gereinigd.
Excellent controlebox
Zowel de Gravity- als Pump-uitvoering wordt geleverd inclusief de Filtreau Excellent controlebox.
De controlebox beschikt over automatische reiniging via de vlotterschakelaar en handmatige bediening voor het draaien en spoelen van de trommel. De standaard spoeltijd bedraagt 10 seconden.
Bij de Gravity-uitvoering kan het spoelniveau worden ingesteld. Bij de Pump-uitvoering is het spoelniveau niet regelbaar.
De besturing beschikt over aansluitingen voor de spoelpomp, vijverpomp, trommelmotor en de geïntegreerde UV-C. Daarnaast beschikt de Excellent controlebox over een spoelbeveiliging en magneetbeveiliging. Bij het openen van het deksel wordt de besturing uitgeschakeld.
Geïntegreerde 80 watt High Output UV-C
Zowel de Gravity- als Pump-uitvoering is voorzien van een geïntegreerde RVS High Output UV-C-unit van 80 watt.
Hierdoor worden mechanische trommelfiltratie, biologische filtratie en UV-C-behandeling gecombineerd binnen één filtersysteem. De Excellent-serie biedt daarnaast de mogelijkheid om het systeem indien gewenst met een extra 80 watt High Output UV-C-unit uit te breiden.
WMC Combi Drum 50/70 Rotate Gravity
De Gravity-uitvoering is bedoeld voor een gravity-installatie. Het vijverwater stroomt via bijvoorbeeld bodemdrains en skimmers op zwaartekracht naar het filter. De vijverpomp wordt vervolgens aan de schone zijde, na het filtersysteem, geplaatst.
De Gravity-uitvoering heeft een maximale flow van 70 m³/u. Filtreau geeft hiervoor een maximale vijverinhoud van 140 m³ op. Voor een koivijver bedraagt de maximale opgegeven inhoud 70 m³.
Gravity:
Maximale flow: 70 m³/u
Maximale vijverinhoud: 140 m³
Maximale vijverinhoud met koi: 70 m³
Inlaten: 7 × 110 mm
Uitlaten: 3 × 110 mm
Afmetingen: 2900 × 850 × 1005 mm
WMC Combi Drum 50/70 Rotate Pump
De Pump-uitvoering is bedoeld voor een pompgevoede installatie. Hierbij staat de vijverpomp vóór het filtersysteem en wordt het vijverwater naar de Combi Drum gepompt.
De Pump-uitvoering heeft een maximale flow van 55 m³/u. De maximale opgegeven vijverinhoud bedraagt 110 m³. Voor een koivijver geeft Filtreau een maximale inhoud van 55 m³ op.
Pump:
Maximale flow: 55 m³/u
Maximale vijverinhoud: 110 m³
Maximale vijverinhoud met koi: 55 m³
Inlaten: 7 × 110 mm
Uitlaten: 3 × 110 mm
Afmetingen: 2900 × 850 × 1005 mm
Gravity of Pump?
Het belangrijkste verschil tussen beide uitvoeringen is de manier waarop het water door de filterinstallatie wordt gevoerd.
Bij Gravity stroomt het vijverwater op zwaartekracht naar het filter en staat de vijverpomp na de Combi Drum. Deze uitvoering heeft de hoogste maximale doorstroming van 70 m³/u.
Bij Pump staat de vijverpomp vóór het filter. Het water wordt naar de Combi Drum gepompt en vervolgens mechanisch en biologisch gefilterd. De maximale flow bedraagt hierbij 55 m³/u.
Beide uitvoeringen beschikken over dezelfde Ø650 × 400 mm trommel, het roterende biologische gedeelte, een 120 micron filterscherm, interne RVS spoelpomp, industriële aandrijfmotor en 80 watt High Output UV-C.
Trickle voor WMC Combi Drum 50/70 Rotate
Voor de WMC Combi Drum 50/70 Rotate heeft Filtreau een specifiek bijpassende Trickle ontwikkeld. Deze wordt bovenop het filtersysteem geplaatst en voegt een extra biologische filterstap toe.
De Trickle beschikt over een verdeelbak waarmee het water over het biologische filtermateriaal wordt verdeeld. Het water stroomt vervolgens door het filtermateriaal naar beneden, waardoor veel contact ontstaat tussen het water, de lucht en het biologische filteroppervlak.
De bijpassende Trickle heeft een maximale flow van 30 m³/u en beschikt over een inlaat van 110 mm.
Trickle:
Maximale flow: 30 m³/u
Inlaat: 1 × 110 mm
Afmetingen: 1240 × 320 × 808 mm
De Trickle vervangt de Gravity- of Pump-uitvoering dus niet, maar is een uitbreiding waarmee extra biologische filtratie aan de WMC Combi Drum 50/70 Rotate kan worden toegevoegd.
Filtermedia
De WMC Combi Drum 50/70 Rotate wordt zonder matten en Hel-X geleverd. Deze filtermedia zijn optioneel verkrijgbaar.
Voor deze uitvoering noemt Filtreau onder andere 4,5 m² Japanse mat van 50 mm en 150 liter Hel-X 13 × 12 mm als optionele biologische filtermedia.
Belangrijke punten
• Onderdeel van de Filtreau Excellent-serie
• Verkrijgbaar als Gravity en Pump
• Specifieke bijpassende Trickle verkrijgbaar
• Automatische mechanische trommelfiltratie
• Roterende biologische filterkamer
• Geschikt voor Hel-X filtermateriaal
• Trommel: Ø650 × 400 mm
• Flexibel PP filterscherm met RVS gaas
• Maaswijdte: 120 micron
• Industriële aandrijfmotor: 130 Nm / 60 watt / 220-230 volt
• Interne RVS spoelpomp: 5 bar / 750 watt / 220 volt
• Geïntegreerde UV-C: 80 watt High Output
• Luchtvoorziening: 4 × 50 × 300 mm
• Excellent controlebox inbegrepen
• Gravity: maximale flow 70 m³/u
• Gravity: maximaal 140 m³ vijver of 70 m³ koivijver
• Pump: maximale flow 55 m³/u
• Pump: maximaal 110 m³ vijver of 55 m³ koivijver
• Gravity en Pump: 7 × 110 mm inlaat
• Gravity en Pump: 3 × 110 mm uitlaat
• Afmetingen Gravity en Pump: 2900 × 850 × 1005 mm
• Trickle: maximale flow 30 m³/u
• Trickle: 1 × 110 mm inlaat
• Afmetingen Trickle: 1240 × 320 × 808 mm
• Hel-X en Japanse matten zijn optioneel verkrijgbaar
