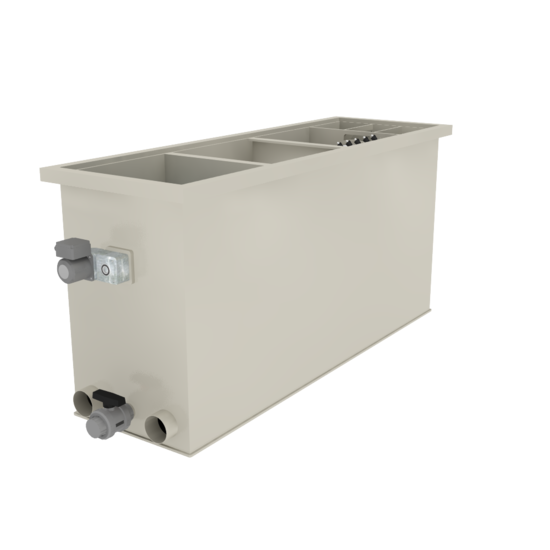

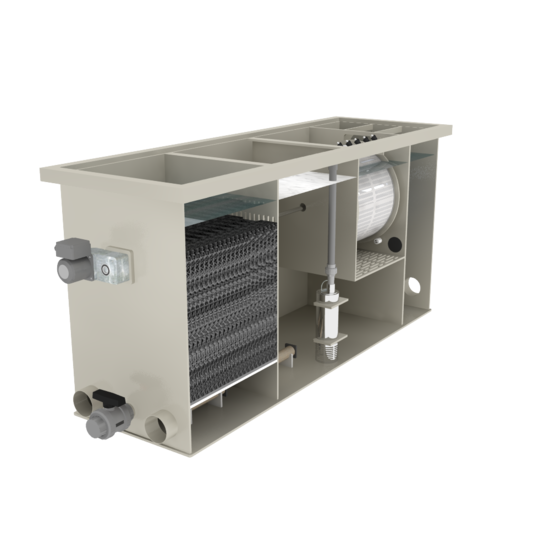

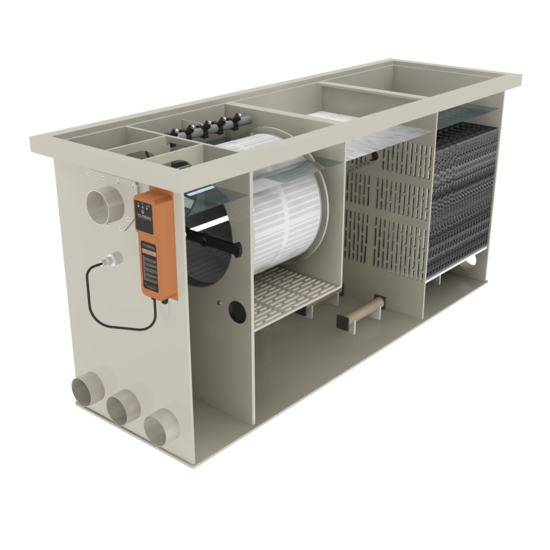

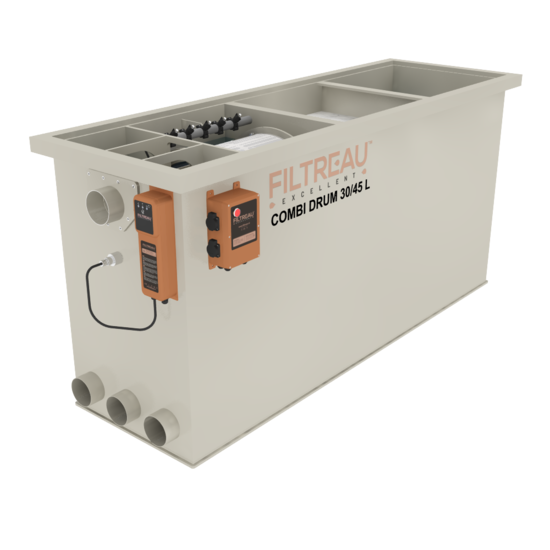

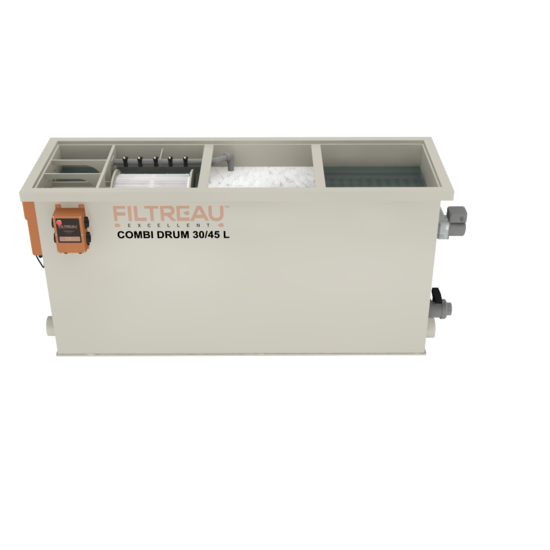

De WMC Combi Drum 30/45 L In Line - Filtreau is een compleet filtersysteem uit de Excellent-serie waarin automatische mechanische trommelfiltratie en biologische filtratie worden gecombineerd. De In Line-opbouw zorgt voor een langwerpige filterconfiguratie en maakt het systeem geschikt voor grotere vijvers en koivijvers waar een hoge waterdoorstroming gewenst is.
Binnen deze serie zijn drie bij elkaar horende uitvoeringen verkrijgbaar:
• WMC Combi Drum 30/45 L In Line Gravity
• WMC Combi Drum 30/45 L In Line Pump
• Trickle voor WMC Combi Drum 30/45 L In Line
De Gravity- en Pump-uitvoering zijn complete Combi Drum filtersystemen. De Trickle is een aanvullende biologische filtermodule die speciaal voor deze In Line-serie is ontwikkeld.

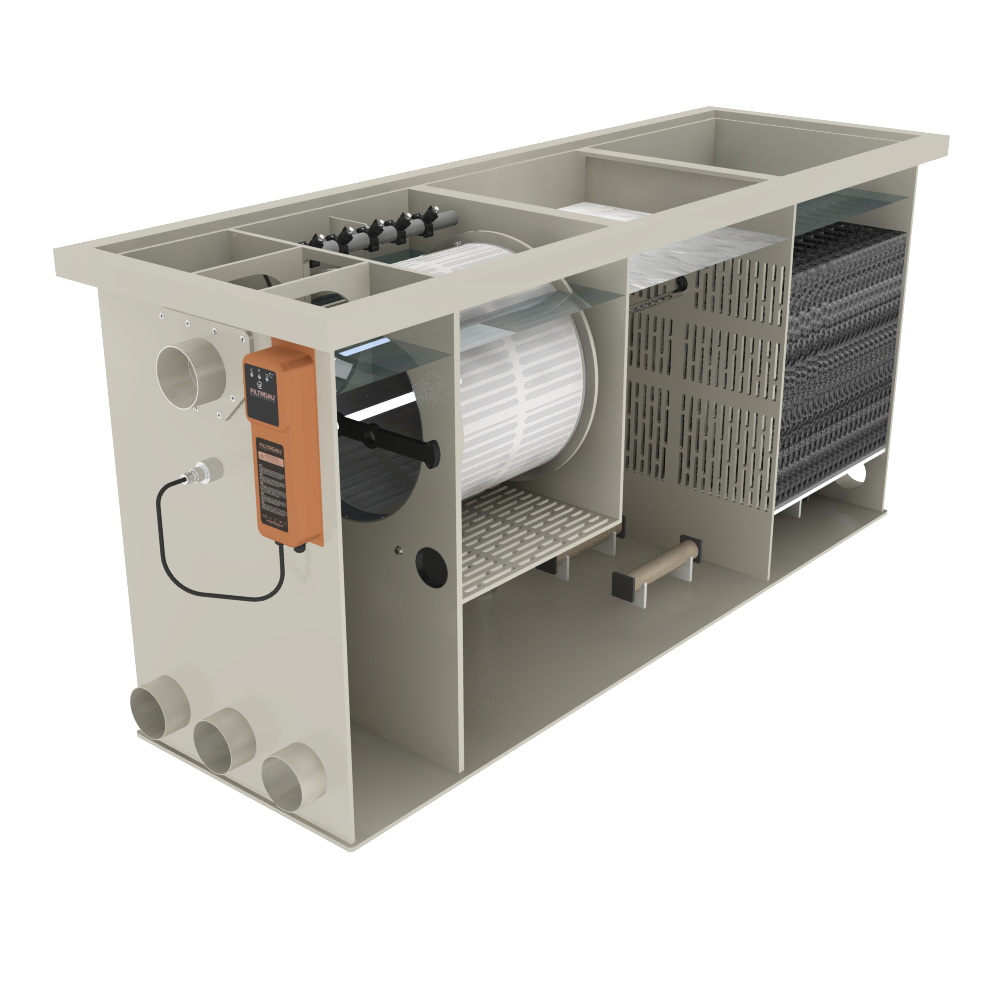

Trommel van Ø500 × 400 mm
De mechanische filtering wordt verzorgd door een trommel van Ø500 × 400 mm. Deze is voorzien van een PP screen met RVS gaas en een maaswijdte van 120 micron.
Het vijverwater stroomt door het filtergaas, terwijl vuildeeltjes worden tegengehouden. Wanneer het gaas vervuild raakt, verandert het waterniveau in het filter. De vlotterschakelaar registreert dit en activeert automatisch een reinigingscyclus.
Tijdens deze cyclus draait de trommel en wordt het filteroppervlak schoongespoten. Het losgespoelde vuil komt in de spoelgoot terecht en wordt via de vuilafvoer uit het filtersysteem verwijderd.
Biologische filterruimte
Na de mechanische filtering stroomt het water door naar het biologische gedeelte van de WMC Combi Drum 30/45 L In Line.
Deze filterruimte beschikt over 4 luchtvoorzieningen van 50 × 300 mm. Hier kan biologisch filtermateriaal worden toegepast waarop bacteriën zich kunnen ontwikkelen die bijdragen aan de biologische verwerking van afvalstoffen.
Filtreau levert het filtersysteem zonder Japanse matten en Hel-X. Voor deze uitvoering kunnen onder andere 4 m² Japanse matten en 2 zakken van 100 liter Hel-X optioneel worden toegepast.
Interne RVS spoelpomp
Voor het automatisch reinigen van de trommel is een interne RVS spoelpomp ingebouwd. Deze levert een druk van 5 bar en heeft een vermogen van 600 watt op 220/230 volt.
De trommel wordt aangedreven door een industriële motor met een koppel van 130 Nm. Deze motor heeft een vermogen van 60 watt en werkt op 220/230 volt.
Excellent controlebox
Zowel de Gravity- als Pump-uitvoering wordt standaard geleverd inclusief de Filtreau Excellent controlebox.
De controlebox verzorgt de automatische reiniging via de vlotterschakelaar en beschikt daarnaast over handbediening voor het draaien en spoelen van de trommel. De standaard spoeltijd bedraagt 10 seconden.
Bij de Gravity-uitvoering is het spoelniveau regelbaar. Bij de Pump-uitvoering is het spoelniveau niet regelbaar.
De controlebox beschikt over aansluitingen voor de spoelpomp, vijverpomp, trommelmotor en geïntegreerde UV-C-unit. Daarnaast zijn onder andere een spoelbeveiliging en magneetbeveiliging geïntegreerd.
Geïntegreerde 80 watt High Output UV-C
De Gravity- en Pump-uitvoering beschikken beide over een geïntegreerde RVS High Output UV-C-unit van 80 watt.
Hierdoor combineert het systeem mechanische trommelfiltratie, biologische filtratie en UV-C-behandeling binnen één filteropstelling.
WMC Combi Drum 30/45 L In Line Gravity
De Gravity-uitvoering is bedoeld voor een installatie waarbij het vijverwater op zwaartekracht naar het filtersysteem stroomt. Het filter wordt op het juiste niveau ten opzichte van de vijver geplaatst en de vijverpomp komt na het filtersysteem.
Deze uitvoering heeft een maximale flow van 50 m³/u.
Filtreau geeft een maximale vijverinhoud van 100 m³ op. Voor een koivijver bedraagt de maximale opgegeven inhoud 50 m³.
Gravity:
Maximale flow: 50 m³/u
Maximale vijverinhoud: 100 m³
Maximale vijverinhoud met koi: 50 m³
Inlaten: 3 × 110 mm
Uitlaten: 2 × 110 mm

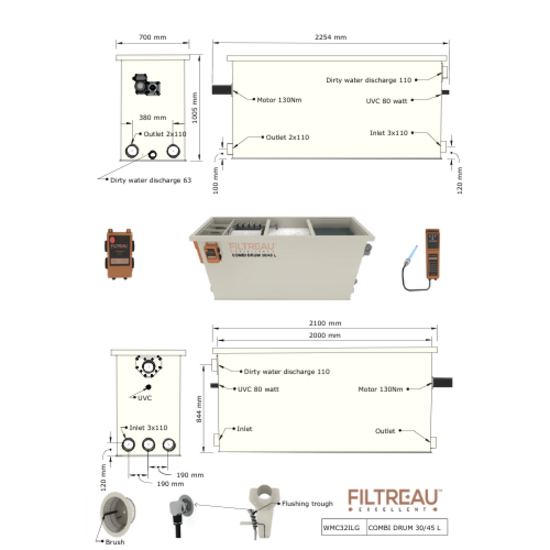

Afmetingen: 2254 × 700 × 1005 mm
WMC Combi Drum 30/45 L In Line Pump
De Pump-uitvoering is bedoeld voor een pompgevoede installatie. Hierbij staat de vijverpomp vóór het filtersysteem en wordt het vijverwater naar de Combi Drum gepompt.
De Pump-uitvoering heeft een maximale flow van 35 m³/u.
Filtreau geeft voor deze uitvoering een maximale vijverinhoud van 70 m³ op. Voor een koivijver bedraagt de maximale opgegeven inhoud 35 m³.
Pump:
Maximale flow: 35 m³/u
Maximale vijverinhoud: 70 m³
Maximale vijverinhoud met koi: 35 m³
Inlaten: 3 × 110 mm
Uitlaten: 2 × 110 mm
Afmetingen: 2254 × 700 × 1005 mm
Verschil tussen Gravity en Pump
Bij de Gravity-uitvoering stroomt het vijverwater op zwaartekracht naar het filter en wordt de vijverpomp na het filtersysteem geplaatst. Hierdoor kan deze uitvoering maximaal 50 m³/u verwerken.
Bij de Pump-uitvoering staat de vijverpomp vóór de Combi Drum. Deze uitvoering verwerkt maximaal 35 m³/u.
Beide uitvoeringen hebben dezelfde Ø500 × 400 mm trommel, 120 micron zeef, biologische filterruimte, 80 watt High Output UV-C, interne spoelpomp en industriële trommelaandrijving.

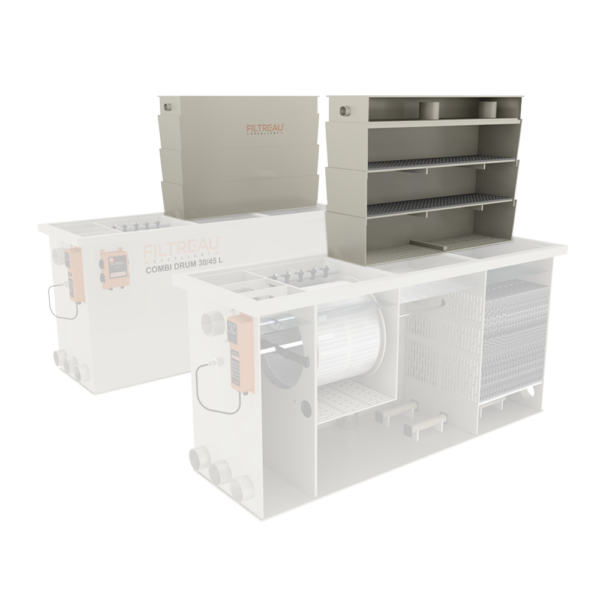

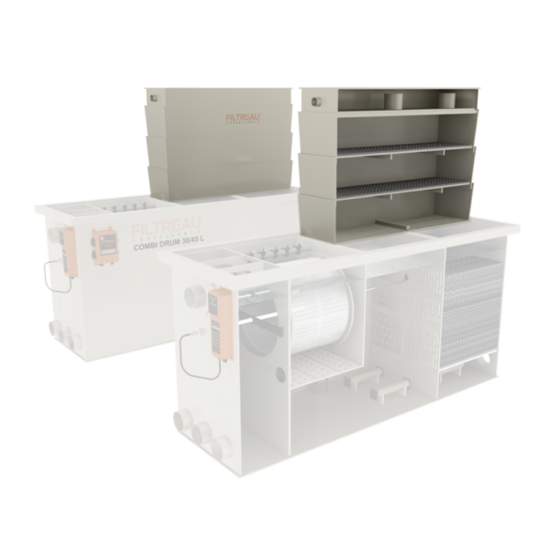

Trickle voor WMC Combi Drum 30/45 L In Line
Voor deze Combi Drum is een specifiek bijpassende Trickle verkrijgbaar. Deze vormt een extra biologische filterstap en wordt gecombineerd met de Gravity- of Pump-uitvoering.
Het water wordt in de Trickle over het biologische filtermateriaal verdeeld en stroomt vervolgens door het materiaal naar beneden. Hierdoor ontstaat intensief contact tussen het water, het filtermateriaal en de lucht.
De Trickle heeft een maximale flow van 30 m³/u en beschikt over een 110 mm inlaat.
Trickle:
Maximale flow: 30 m³/u
Inlaat: 1 × 110 mm
Afmetingen: 1180 × 320 × 805 mm
De Trickle is dus geen vervanging voor de Gravity- of Pump-uitvoering, maar een aanvullende biologische filtermodule voor de WMC Combi Drum 30/45 L In Line.
Belangrijke punten
• Onderdeel van de Filtreau Excellent-serie
• Verkrijgbaar als Gravity en Pump
• Bijpassende Trickle verkrijgbaar
• Mechanische en biologische filtratie in één filtersysteem
• Trommel: Ø500 × 400 mm
• PP screen met RVS gaas
• Maaswijdte: 120 micron
• Industriële motor: 130 Nm / 60 watt / 220-230 volt
• Interne RVS spoelpomp: 5 bar / 600 watt / 220-230 volt
• Geïntegreerde UV-C: 80 watt High Output
• Luchtvoorziening: 4 × 50 × 300 mm
• Excellent controlebox inbegrepen
• Gravity: maximale flow 50 m³/u
• Gravity: maximaal 100 m³ vijver of 50 m³ koivijver
• Pump: maximale flow 35 m³/u
• Pump: maximaal 70 m³ vijver of 35 m³ koivijver
• Gravity en Pump: 3 × 110 mm inlaat
• Gravity en Pump: 2 × 110 mm uitlaat
• Afmetingen Gravity en Pump: 2254 × 700 × 1005 mm
• Trickle: maximale flow 30 m³/u
• Trickle: 1 × 110 mm inlaat
• Afmetingen Trickle: 1180 × 320 × 805 mm
• Japanse matten en Hel-X zijn optioneel verkrijgbaar
