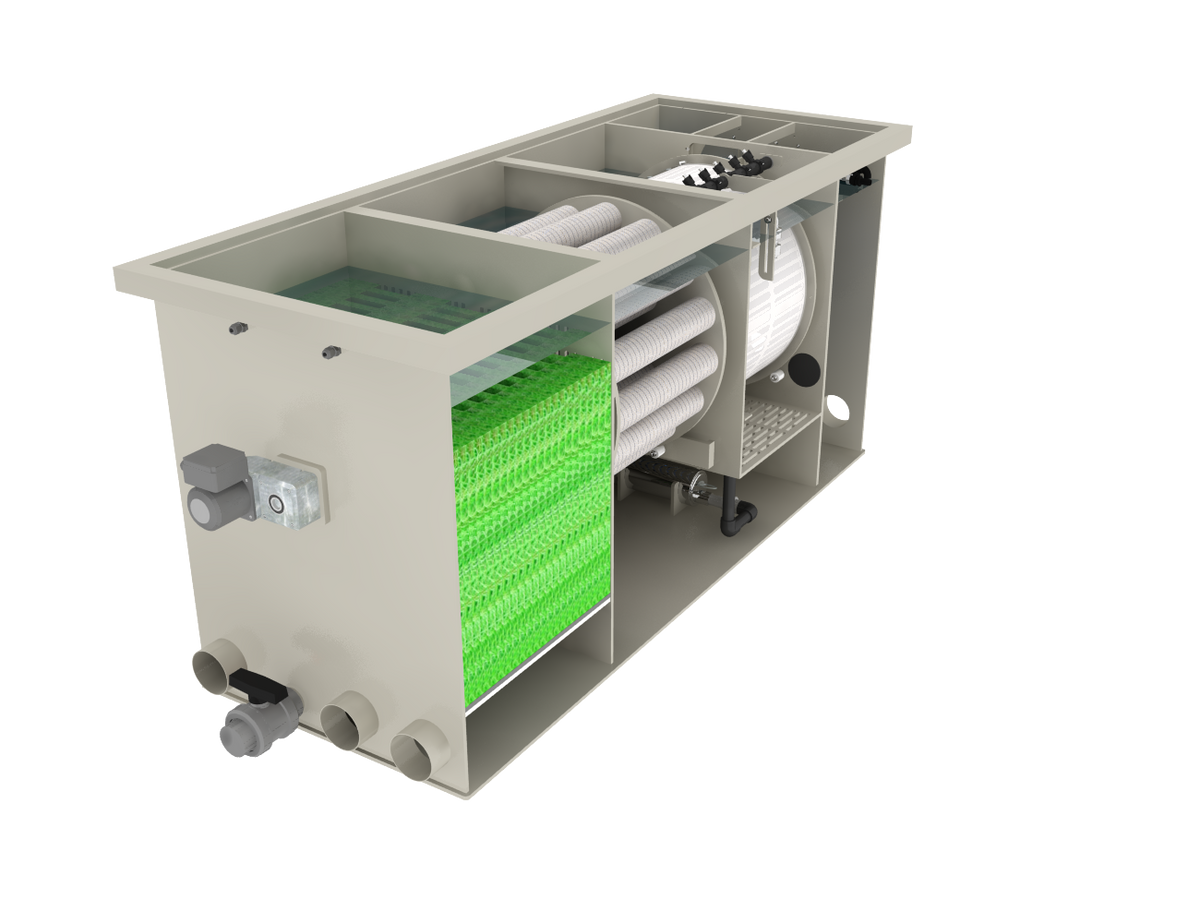

Filtre à tambour WMC Combi Drum 50/65 XL Mountain Tree Gravity - Filtreau

Le WMC Combi Drum 50/65 XL Mountain Tree Gravity - Filtreau est un système de filtration complet de la série Excellent Mountain Tree. Cette version combine une filtration mécanique automatique par tambour avec les médias filtrants biologiques de Mountain Tree. Ainsi, l’élimination des particules de saleté et le traitement biologique des déchets sont réunis au sein d’un seul système de filtration.

Ce modèle est conçu comme un filtre Gravity. L’eau du bassin y circule par gravité depuis, par exemple, des drains de fond et des skimmers vers le système de filtration. La pompe du bassin est placée après le filtre, du côté propre de l’installation.

Avec un débit maximal de 65 m³/h, cette version XL est conçue pour les grands bassins et les bassins à carpes koï. Filtreau indique un volume maximal de bassin de 130 m³. Pour un bassin à carpes koï, le volume maximal indiqué est de 65 m³.

Filtration automatique par tambour

La filtration mécanique est assurée par un grand tambour de Ø650 × 400 mm. Le filtre PP est équipé d’un grillage en acier inoxydable d’une maille de 120 microns.

L’eau du bassin traverse le grillage, retenant les fines particules de saleté avant que l’eau n’atteigne la partie de filtration biologique. À mesure que le grillage s’encrasse, le niveau d’eau dans le filtre varie. Le flotteur détecte ce changement et déclenche automatiquement un cycle de nettoyage.

Pendant le nettoyage, le tambour tourne et le grillage est rincé grâce au système de rinçage intégré. Les saletés séparées sont ensuite évacuées du système de filtration par le caniveau de rinçage.

Médias filtrants biologiques Mountain Tree

La principale différence avec un WMC Combi Drum 50/65 XL standard réside dans la configuration de la filtration biologique. Cette version Mountain Tree est livrée avec des matériaux filtrants biologiques spécifiques de Mountain Tree.

Filtreau fournit à la fois le Lotus Root Bacteria House I et le Lotus Root Bacteria House II avec ce système de filtration.

Selon Filtreau, le Lotus Root Bacteria House I offre une surface spécifique de 3380 m² par m³. Pour le Lotus Root Bacteria House II, une surface de 4303 m² par m³ est indiquée.

La structure poreuse offre une très grande surface disponible sur laquelle les bactéries peuvent se fixer. Ces bactéries contribuent au traitement biologique des déchets présents dans l’eau du bassin.

Spiral Filter Mat Green

En plus du Lotus Root Bacteria House, la Spiral Filter Mat verte de Mountain Tree est utilisée. Ce matériau filtrant présente une structure ouverte permettant à l’eau et à l’oxygène de le traverser.

Filtreau indique pour la Spiral Filter Mat verte une surface spécifique de 550 m² par m³.

En combinant différents médias filtrants Mountain Tree, une étape de filtration biologique complète est créée après la filtration mécanique par tambour.

Deux moteurs d’entraînement industriels

Le WMC Combi Drum 50/65 XL Mountain Tree est équipé de deux moteurs d’entraînement industriels.

Chaque moteur développe un couple de 130 Nm et une puissance de 60 watts sous 220 volts. La double motorisation est liée à la conception du tambour et de la partie biologique Mountain Tree.

Pompe de rinçage interne en acier inoxydable

Une pompe de rinçage interne en acier inoxydable assure le nettoyage automatique du tambour.

Cette pompe développe une pression de 5 bars et une puissance de 750 watts sous 220 volts. Le système de rinçage dispose de cinq buses équipées de tamis pour nettoyer le grillage filtrant.

Ainsi, le filtre tambour n’a pas besoin d’être nettoyé manuellement à chaque utilisation.

UV-C High Output de 80 watts

Le WMC Combi Drum 50/65 XL Mountain Tree Gravity est équipé d’une unité UV-C High Output intégrée de 80 watts.

Ainsi, la filtration mécanique automatique, la filtration biologique Mountain Tree et le traitement UV-C sont réunis au sein d’une seule installation de filtration.

Boîtier de commande Excellent Mountain Tree

Le boîtier de commande de la série Excellent Mountain Tree est inclus et assure le pilotage automatique du système de filtration.

Le nettoyage automatique est déclenché par un flotteur. De plus, le système de commande dispose d’une fonction manuelle permettant de faire tourner et de rincer le tambour. La durée de rinçage standard est de 10 secondes.

Comme il s’agit d’une version Gravity, le niveau de rinçage peut être réglé.

Le boîtier de commande dispose de raccordements pour la pompe de rinçage, la pompe du bassin, l’entraînement du tambour et l’unité UV-C High Output de 80 watts.

Plusieurs dispositifs de sécurité sont également intégrés. Si le système continue de rincer pendant cinq minutes consécutives, le boîtier de commande se met en sécurité et doit être réinitialisé manuellement. Une sécurité magnétique met le boîtier de commande hors tension lorsque le couvercle est ouvert.

Alimentation en air

Pour la partie biologique, cette version dispose de quatre arrivées d’air de 50 × 300 mm.

L’aération joue un rôle important dans la filtration biologique, car les bactéries présentes sur le matériau filtrant ont besoin d’oxygène pour leurs processus biologiques.

7 entrées et 3 sorties de 110 mm

La version Gravity est équipée de sept entrées de 110 mm. Cela permet de raccorder plusieurs conduites d’alimentation depuis, par exemple, des drains de fond et des skimmers au système de filtration.

Du côté propre, se trouvent trois sorties de 110 mm.

La grande capacité de raccordement correspond au débit maximal d’eau de 65 m³/h et rend cette version adaptée aux grandes installations Gravity.

Dimensions

Le WMC Combi Drum 50/65 XL Mountain Tree Gravity présente les dimensions totales suivantes :

2370 × 790 × 1005 mm

Grâce au tambour XL et à la partie biologique étendue, il s’agit d’un système de filtration imposant. Lors de la conception de l’espace réservé au filtre, il est donc important, en plus des dimensions du filtre, de prévoir suffisamment d’espace pour les raccordements, l’entretien et l’accès à la partie supérieure.

Points importants

• Version Gravity de la série Filtreau Excellent Mountain Tree
• Débit maximal : 65 m³/h
• Volume maximal du bassin : 130 m³
• Volume maximal du bassin avec carpes koï : 65 m³
• Dimensions : 2370 × 790 × 1005 mm
• Tambour : Ø650 × 400 mm
• Filtre PP avec grillage en acier inoxydable
• Maille : 120 microns
• Entrées : 7 × 110 mm
• Sorties : 3 × 110 mm
• Pompe de rinçage interne en acier inoxydable : 5 bars / 750 watts / 220 volts
• Entraînement industriel : 2 × 130 Nm / 60 watts / 220 volts
• UV-C intégré : High Output de 80 watts
• Alimentation en air : 4 × 50 × 300 mm
• Boîtier de commande Excellent Mountain Tree inclus
• Lotus Root Bacteria House I inclus
• Lotus Root Bacteria House II inclus
• Lotus Root Bacteria House I : surface filtrante de 3380 m²/m³
• Lotus Root Bacteria House II : surface filtrante de 4303 m²/m³
• Spiral Filter Mat Green : surface filtrante de 550 m²/m³
• Nettoyage automatique par flotteur
• Fonction manuelle de rotation et de rinçage
• Niveau de rinçage réglable sur cette version Gravity
• Cinq buses de rinçage avec tamis
