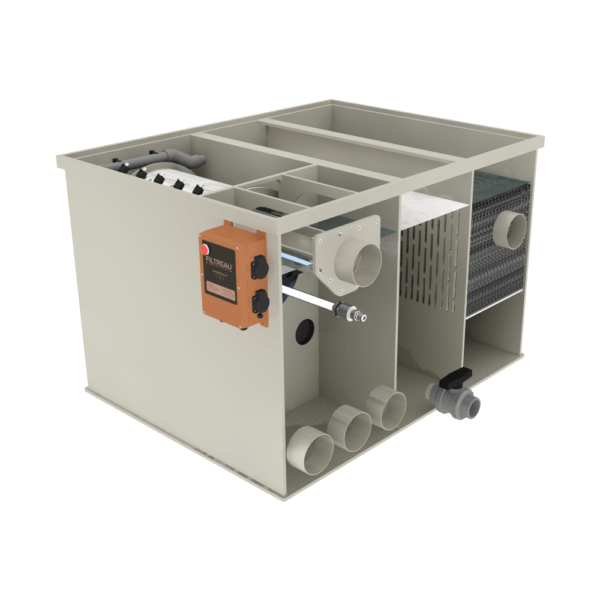

Filtre à tambour WMC Combi Drum 20/25 Low - Filtreau

Le Filtreau WMC Combi Drum 20/25 Low est un filtre combiné compact de la série Excellent qui associe une filtration mécanique automatique et une filtration biologique. Grâce à sa faible hauteur de 750 mm, ce modèle est idéal pour les locaux de filtration dont la hauteur disponible est limitée.

Dans cette série, vous pouvez choisir entre le WMC Combi Drum 20/25 Low Gravity et le WMC Combi Drum 20/25 Low Pump. De plus, un Trickle spécialement adapté au Combi Drum 20/25 Low est disponible pour étendre davantage la filtration biologique.

Filtration automatique par tambour

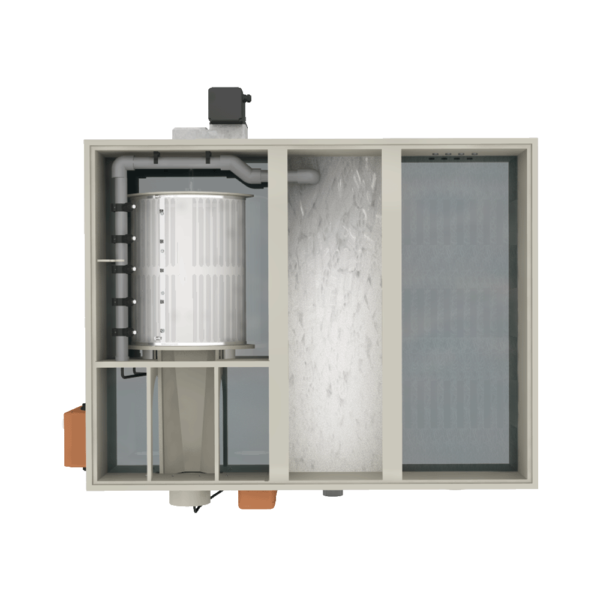

La partie mécanique se compose d’un tambour de Ø 400 × 400 mm. Le panneau filtrant flexible en PP est doté d’un fin grillage en acier inoxydable d’une maille de 120 microns. L’eau du bassin s’écoule de l’intérieur à travers le grillage filtrant, tandis que les fines particules de saletés restent retenues sur le panneau filtrant.

Lorsque le grillage est encrassé, le niveau d’eau dans le filtre change. Le flotteur détecte cette variation et déclenche automatiquement un cycle de lavage. Le tambour commence à tourner et des buses en acier inoxydable nettoient le grillage. Les saletés projetées sont évacuées du système de filtration par le bac de récupération.

Les particules de saletés sont ainsi éliminées de la circulation de l’eau au lieu de rester dans la partie de filtration biologique.

Filtration mécanique et biologique combinées

Après la filtration mécanique, l’eau s’écoule vers la partie biologique du filtre combiné. Les bactéries peuvent s’y fixer sur le média filtrant utilisé et contribuer à la décomposition biologique des matières organiques présentes dans l’eau du bassin.

La partie biologique est équipée de deux arrivées d’air de 50 × 300 mm.

Le Combi Drum 20/25 Low est livré par défaut sans tapis japonais ni Hel-X. Ces médias filtrants biologiques sont disponibles en option. La partie biologique peut ainsi être aménagée selon vos besoins.

Version Low Gravity

Le WMC Combi Drum 20/25 Low Gravity est destiné aux installations de bassin alimentées par gravité. Le filtre est placé à la bonne hauteur par rapport à l’eau du bassin et l’eau s’y écoule, par exemple via des drains de fond et des skimmers.

La version Gravity offre un débit maximal de 25 m³/h. Filtreau indique un volume maximal de bassin de 50 m³. Pour un bassin à carpes koï, le volume maximal indiqué est de 25 m³.

La version Gravity dispose de 3 entrées de 110 mm et de 2 sorties de 110 mm.

Version Low Pump

Le WMC Combi Drum 20/25 Low Pump est conçu pour les installations alimentées par pompe. L’eau du bassin est d’abord aspirée par une pompe de bassin, puis pompée vers le filtre.

Cette version offre un débit maximal de 20 m³/h. Le volume maximal de bassin indiqué est de 40 m³, et de 20 m³ pour un bassin à carpes koï.

La version Pump dispose également de 3 raccordements de 110 mm côté entrée et de 2 raccordements de 110 mm côté sortie.

Les dimensions du Low Gravity comme du Low Pump sont de 1160 × 902 × 750 mm.

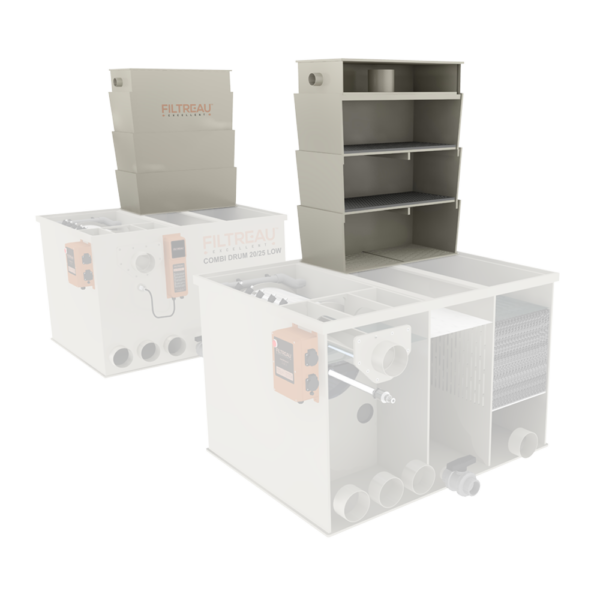

Low Trickle adapté

En plus des deux versions Combi Drum, un Trickle spécialement conçu pour le WMC Combi Drum 20/25 Low est disponible. Il s’agit d’un module de filtration biologique supplémentaire et non d’un remplacement de la version Gravity ou Pump.

Le Trickle fait couler l’eau vers le bas sur le média filtrant biologique. L’eau entre ainsi en contact intense avec l’air, créant un environnement riche en oxygène pour les bactéries présentes dans le média filtrant.

Le Low Trickle adapté offre un débit maximal de 20 m³/h et une entrée d’eau de 63 mm. Ses dimensions sont de 660 × 320 × 822 mm.

UV-C High Output 80 watts intégré

Le Low Gravity comme le Low Pump sont équipés d’une unité UV-C High Output 80 watts intégrée. Le traitement UV-C est ainsi directement intégré au système de filtration.

L’unité UV-C traite l’eau qui la traverse et contribue à maintenir la clarté du bassin en limitant notamment les algues en suspension.

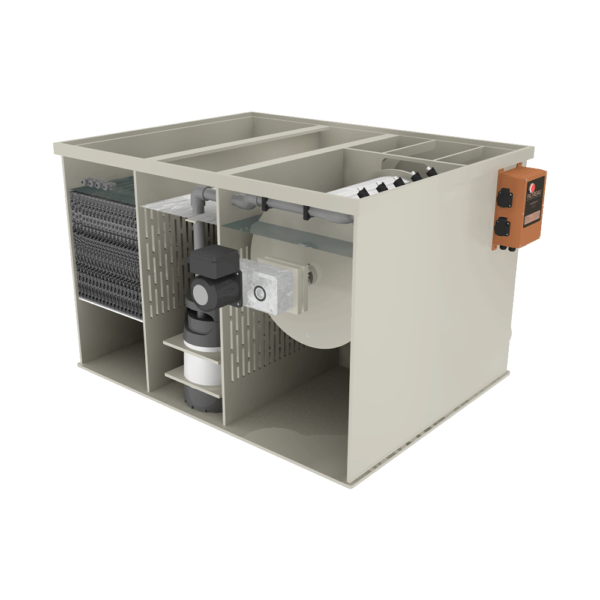

Pompe de lavage interne en acier inoxydable

Pour le nettoyage automatique, le filtre est équipé d’une pompe de lavage interne en acier inoxydable. Selon les spécifications actuelles de Filtreau, il s’agit d’une pompe de lavage de 4 bars, d’une puissance de 800 watts sous 220 volts.

Cette pompe fournit l’eau de lavage aux buses en acier inoxydable qui nettoient automatiquement le grillage filtrant de 120 microns.

Entraînement industriel

Le tambour est entraîné par un moteur industriel de 130 Nm, d’une puissance de 60 watts sous 220/230 volts. Cet entraînement garantit que le tambour tourne à chaque cycle de nettoyage.

Boîtier de commande Excellent inclus

Le Low Gravity et le Low Pump sont livrés avec le boîtier de commande Filtreau Excellent. Celui-ci gère notamment le lavage automatique via le flotteur.

De plus, le boîtier de commande permet une commande manuelle de la rotation et du lavage. La durée de lavage standard du tambour est de 10 secondes. Sur la version Gravity, le niveau de lavage est réglable ; sur la version alimentée par pompe, il ne peut pas être réglé.

Quelle version choisir ?

Low Gravity :
Pour les bassins alimentés par gravité dans lesquels l’eau s’écoule du bassin vers le filtre par de grosses canalisations. Débit maximal de 25 m³/h, volume maximal de bassin de 50 m³ et de 25 m³ maximum pour un bassin à carpes koï.

Low Pump :
Pour les systèmes alimentés par pompe dans lesquels une pompe de bassin transporte l’eau vers le filtre. Débit maximal de 20 m³/h, volume maximal de bassin de 40 m³ et de 20 m³ maximum pour un bassin à carpes koï.

Low Trickle :
Un module de filtration biologique supplémentaire pour le Combi Drum 20/25 Low. Débit maximal de 20 m³/h et équipé d’une entrée d’eau de 63 mm. Conçu pour étendre davantage la capacité biologique et la filtration riche en oxygène.

Points importants

• Disponible en version Low Gravity et Low Pump
• Low Trickle adapté disponible séparément
• Faible hauteur de 750 mm
• Débit maximal du Low Gravity : 25 m³/h
• Volume maximal de bassin du Low Gravity : 50 m³
• Bassin à carpes koï maximal du Low Gravity : 25 m³
• Débit maximal du Low Pump : 20 m³/h
• Volume maximal de bassin du Low Pump : 40 m³
• Bassin à carpes koï maximal du Low Pump : 20 m³
• Débit maximal du Low Trickle : 20 m³/h
• Dimensions du tambour : Ø 400 × 400 mm
• Grillage filtrant : 120 microns
• 3 entrées de 110 mm et 2 sorties de 110 mm
• Pompe de lavage interne en acier inoxydable : 4 bars / 800 watts
• Moteur d’entraînement industriel : 130 Nm / 60 watts
• UV-C High Output 80 watts intégré
• Ventilation biologique : 2 × 50 × 300 mm
• Boîtier de commande Excellent inclus
• Dimensions Gravity/Pump : 1160 × 902 × 750 mm
• Dimensions Trickle : 660 × 320 × 822 mm
• Trickle équipé d’une entrée de 63 mm
• Le filtre est livré sans tapis japonais ni Hel-X
