Filtro a tamburo WMC Combi Drum 60/80 XL - Filtreau

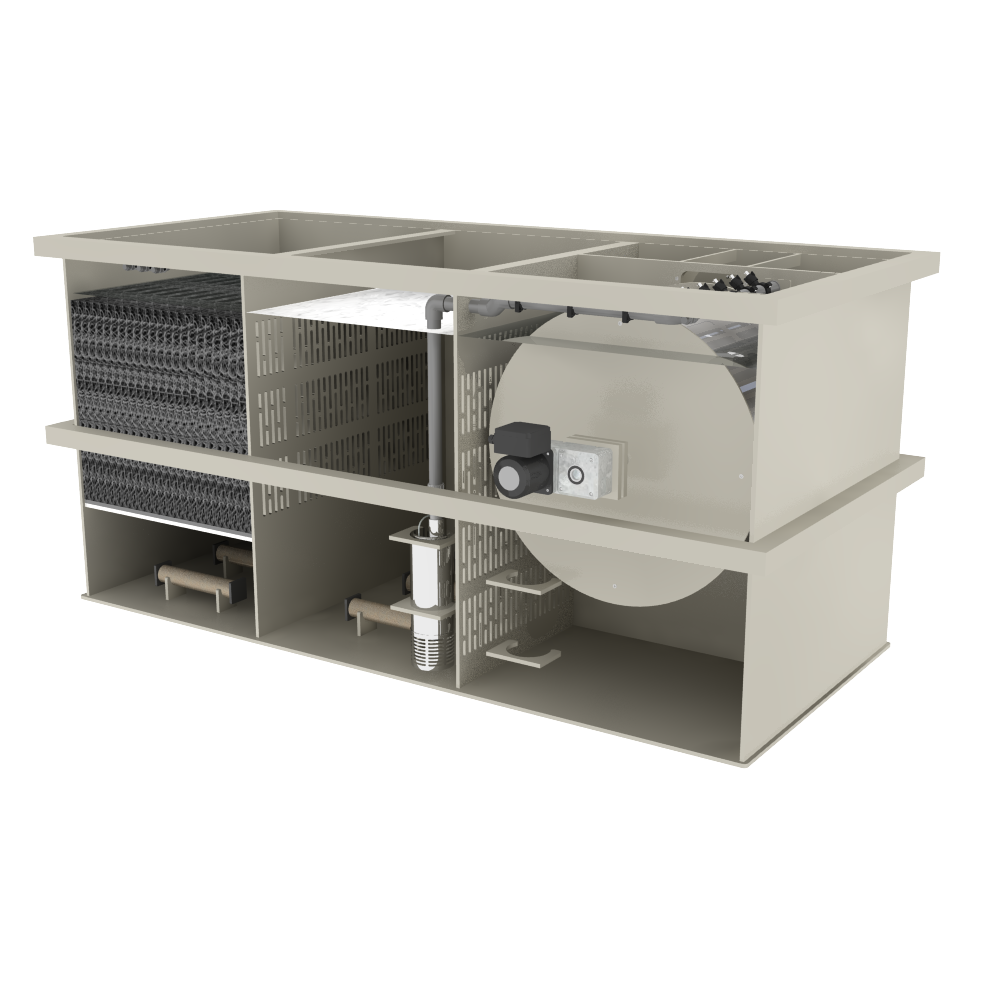

Il WMC Combi Drum 60/80 XL - Filtreau è un sistema di filtrazione completo della serie Excellent per laghetti più grandi e laghetti per carpe koi. Il sistema combina la filtrazione meccanica automatica a tamburo con un ampio comparto di filtrazione biologica. Grazie alla versione XL, questo modello dispone di un tamburo di grandi dimensioni e di un'elevata portata massima dell'acqua.

All'interno della serie WMC Combi Drum 60/80 XL sono disponibili tre varianti complementari:

• WMC Combi Drum 60/80 XL Gravity
• WMC Combi Drum 60/80 XL Pump
• Trickle per WMC Combi Drum 60/80 XL

Le varianti Gravity e Pump sono sistemi di filtrazione Combi Drum completi. La Trickle è un modulo di filtrazione biologica aggiuntivo che si adatta specificamente a questo Combi Drum.

Filtrazione meccanica con tamburo Ø650 × 400 mm

L'acqua del laghetto scorre prima attraverso la parte meccanica del WMC Combi Drum. Qui si trova un tamburo di Ø650 × 400 mm. Il pannello filtrante flessibile in PP è dotato di una fine rete in acciaio inox con una maglia di 120 micron.

L'acqua attraversa la rete, mentre le particelle di sporco fini rimangono nel tamburo. Quando la superficie filtrante si sporca, viene avviato automaticamente un ciclo di pulizia.

Durante la pulizia, il tamburo ruota e la rete filtrante viene lavata con getti d'acqua da ugelli in acciaio inox. Lo sporco rimosso viene raccolto nella canaletta di scarico e allontanato dal sistema di filtrazione.

Pulizia automatica

Il tamburo è azionato da un motore industriale da 130 Nm con una potenza di 60 watt a 220 volt.

Per la pulizia del tamburo è presente una pompa di lavaggio interna in acciaio inox. Questa fornisce una pressione di 5 bar e, secondo le specifiche attuali di Filtreau, ha una potenza di 750 watt a 220 volt.

Il galleggiante in acciaio inox rileva quando è necessario un ciclo di lavaggio. In questo modo, il filtro a tamburo può pulirsi automaticamente durante l'uso normale.

Comparto di filtrazione biologica

Dopo la filtrazione meccanica, l'acqua scorre verso il comparto biologico del sistema di filtrazione. Il WMC Combi Drum 60/80 XL dispone per questo di quattro prese d'aria da 50 × 300 mm.

Il comparto biologico può essere riempito con materiale filtrante adatto su cui i batteri benefici possono svilupparsi. Questi batteri favoriscono la decomposizione biologica delle sostanze di scarto nell'acqua del laghetto.

Filtreau fornisce il filtro standard senza tappeti giapponesi e Hel-X. Questi materiali filtranti biologici sono disponibili in opzione, in modo da poter configurare il comparto biologico a proprio piacimento.

Scatola di controllo Excellent

Le varianti Gravity e Pump vengono fornite con la scatola di controllo Filtreau Excellent. Questa comanda i componenti elettrici principali del sistema di filtrazione.

La scatola di controllo dispone della pulizia automatica tramite il galleggiante e di una funzione manuale per la rotazione e il lavaggio. Il tempo di lavaggio standard del tamburo è di 10 secondi.

Nella variante Gravity, il livello di lavaggio è regolabile. Nella variante alimentata dalla pompa, non è regolabile.

Inoltre, la scatola di controllo dispone di collegamenti per la pompa di lavaggio, la pompa del laghetto, il motore di azionamento del tamburo e l'unità UV-C.

UV-C High Output integrata da 80 watt

Sia la variante Gravity che quella Pump sono dotate di un'unità UV-C integrata in acciaio inox High Output da 80 watt.

In questo modo, la filtrazione meccanica a tamburo, la filtrazione biologica e il trattamento UV-C sono combinati in un unico sistema di filtrazione.

WMC Combi Drum 60/80 XL Gravity

La variante Gravity è destinata a un'installazione a gravità. In questo caso, il sistema di filtrazione viene posizionato all'altezza corretta rispetto al laghetto. L'acqua scorre verso il filtro per gravità, ad esempio tramite dreni di fondo e skimmer.

La pompa del laghetto viene posizionata dopo il filtro e riporta l'acqua filtrata nel laghetto.

La variante Gravity ha una portata massima dell'acqua di 80 m³/h. Filtreau indica per questo un volume massimo del laghetto di 160 m³. Per un laghetto per carpe koi, il volume massimo indicato è di 80 m³.

La Gravity dispone di 7 ingressi da 110 mm e 3 uscite da 110 mm.

WMC Combi Drum 60/80 XL Pump

La variante Pump è destinata a un'installazione alimentata da pompa. In questo caso, la pompa del laghetto è posizionata prima del Combi Drum e l'acqua del laghetto viene pompata nel sistema di filtrazione.

La variante Pump ha una portata massima di 55 m³/h. Filtreau indica un volume massimo del laghetto di 110 m³. Per un laghetto con carpe koi, il volume massimo indicato è di 55 m³.

Anche questa variante dispone di 7 ingressi da 110 mm e 3 uscite da 110 mm.

Differenza tra Gravity e Pump

Le due varianti utilizzano lo stesso tamburo, lo stesso spazio biologico, lo stesso motore di azionamento, la stessa pompa di lavaggio e la stessa unità UV-C. La differenza principale risiede nell'installazione e nella capacità massima.

Gravity:
Portata massima: 80 m³/h
Volume massimo del laghetto: 160 m³
Volume massimo del laghetto con carpe koi: 80 m³
La pompa del laghetto viene posizionata dopo il filtro
Il livello di lavaggio è regolabile

Pump:
Portata massima: 55 m³/h
Volume massimo del laghetto: 110 m³
Volume massimo del laghetto con carpe koi: 55 m³
La pompa del laghetto viene posizionata prima del filtro
Il livello di lavaggio non è regolabile

Entrambe le varianti hanno dimensioni di 2100 × 1117 × 1005 mm.

Trickle per WMC Combi Drum 60/80 XL

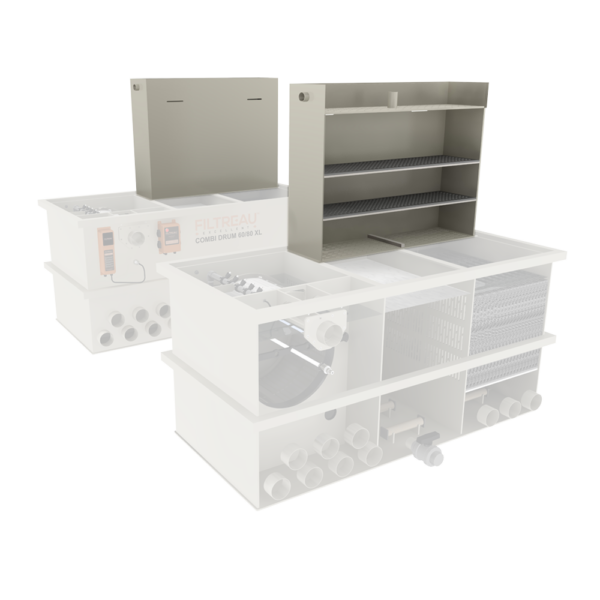

Per il WMC Combi Drum 60/80 XL è disponibile un Filtreau Trickle appositamente compatibile. Questo costituisce un'ulteriore fase di filtrazione biologica e viene combinato con il Combi Drum esistente.

L'acqua viene distribuita sul materiale filtrante biologico tramite la vaschetta di distribuzione e scorre poi verso il basso attraverso il materiale. In questo modo si crea un ampio contatto tra l'acqua del laghetto, l'aria e la superficie filtrante biologica.

La Trickle ha una portata massima di 30 m³/h e dispone di un ingresso da 63 mm. Le dimensioni sono 1250 × 320 × 805 mm.

La Trickle non è quindi un'alternativa alla variante Gravity o Pump, ma un'estensione per una capacità di filtrazione biologica aggiuntiva.

Quale variante scegliere?

La variante Gravity è destinata ai laghetti in cui l'acqua viene convogliata verso il filtro per gravità. Con una portata massima di 80 m³/h, questa variante ha la capacità più elevata.

La variante Pump viene utilizzata quando la pompa del laghetto è posizionata prima del sistema di filtrazione e pompa l'acqua nel Combi Drum. In questo caso, la portata massima è di 55 m³/h.

Per entrambe le configurazioni, la Trickle compatibile può essere aggiunta quando è desiderata una capacità di filtrazione biologica aggiuntiva.

Punti importanti

• Parte della serie Filtreau Excellent
• Disponibile come Gravity e Pump
• Estensione Trickle compatibile disponibile
• Filtrazione meccanica e biologica in un unico sistema
• Tamburo: Ø650 × 400 mm
• Pannello filtrante flessibile in PP con rete in acciaio inox
• Dimensione della maglia: 120 micron
• Motore di azionamento industriale: 130 Nm / 60 watt / 220 volt
• Pompa di lavaggio interna in acciaio inox: 5 bar / 750 watt / 220 volt
• UV-C integrata: 80 watt High Output
• Prese d'aria: 4 × 50 × 300 mm
• Scatola di controllo Excellent inclusa
• Gravity: portata massima 80 m³/h
• Gravity: laghetto massimo 160 m³ o laghetto per carpe koi 80 m³
• Pump: portata massima 55 m³/h
• Pump: laghetto massimo 110 m³ o laghetto per carpe koi 55 m³
• Gravity e Pump: 7 × 110 mm ingressi
• Gravity e Pump: 3 × 110 mm uscite
• Dimensioni Gravity e Pump: 2100 × 1117 × 1005 mm
• Trickle: portata massima 30 m³/h
• Trickle: 1 × 63 mm ingresso
• Dimensioni Trickle: 1250 × 320 × 805 mm
• Il filtro viene fornito senza tappeti e Hel-X
• Tappeti giapponesi e Hel-X sono disponibili in opzione
