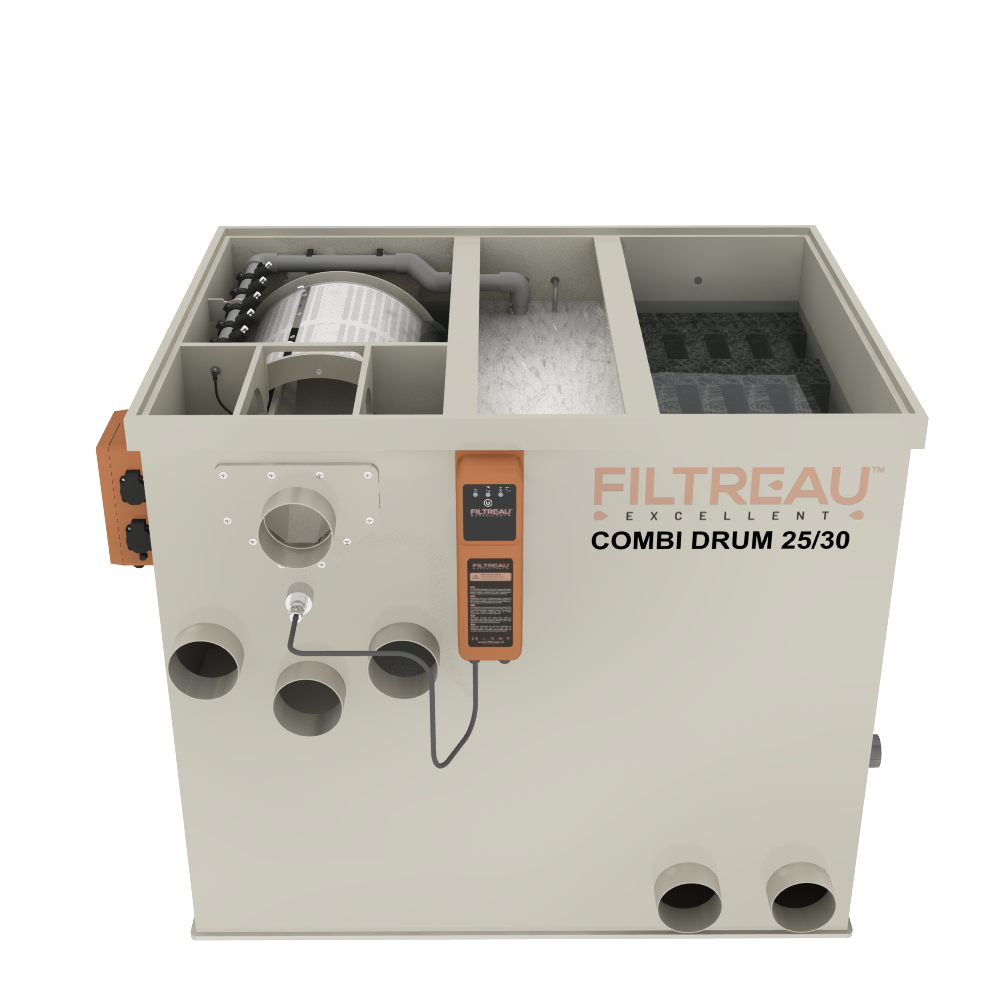

WMC Combi Drum 25/30 Trommelfilter - Filtreau

Die WMC Combi Drum 25/30 - Filtreau ist ein komplettes Filtersystem aus der Excellent-Linie, in dem mechanische Trommelfiltration und biologische Filtration kombiniert werden. Das System entfernt automatisch Schmutzpartikel aus dem Teichwasser und verfügt außerdem über einen biologischen Filterbereich, in dem geeignetes Filtermaterial eingesetzt werden kann.

Innerhalb der WMC Combi Drum 25/30-Serie gibt es zwei Ausführungen des Kombi-Filters und einen passenden Trickle-Erweiterungsfilter:

• WMC Combi Drum 25/30 Gravity
• WMC Combi Drum 25/30 Pump
• Trickle für WMC Combi Drum 25/30

Die Gravity- und Pump-Ausführung verwenden den gleichen Grundaufbau, sind jedoch für unterschiedliche Installationsarten vorgesehen. Der Trickle ist kein separater, vollständiger Trommelfilter, sondern eine Erweiterung, die oben auf das Filtersystem gesetzt wird, um zusätzliche biologische Filterwirkung zu erzielen.

Mechanische und biologische Filtration kombiniert

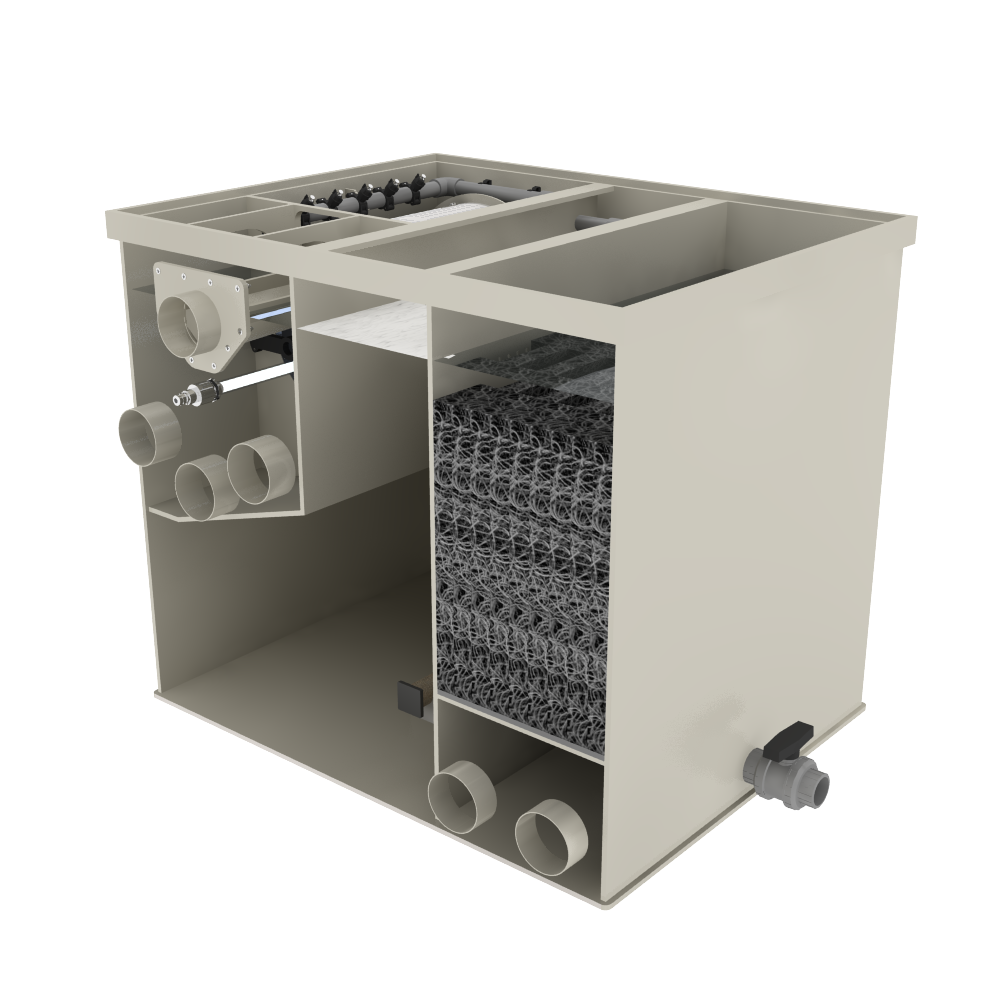

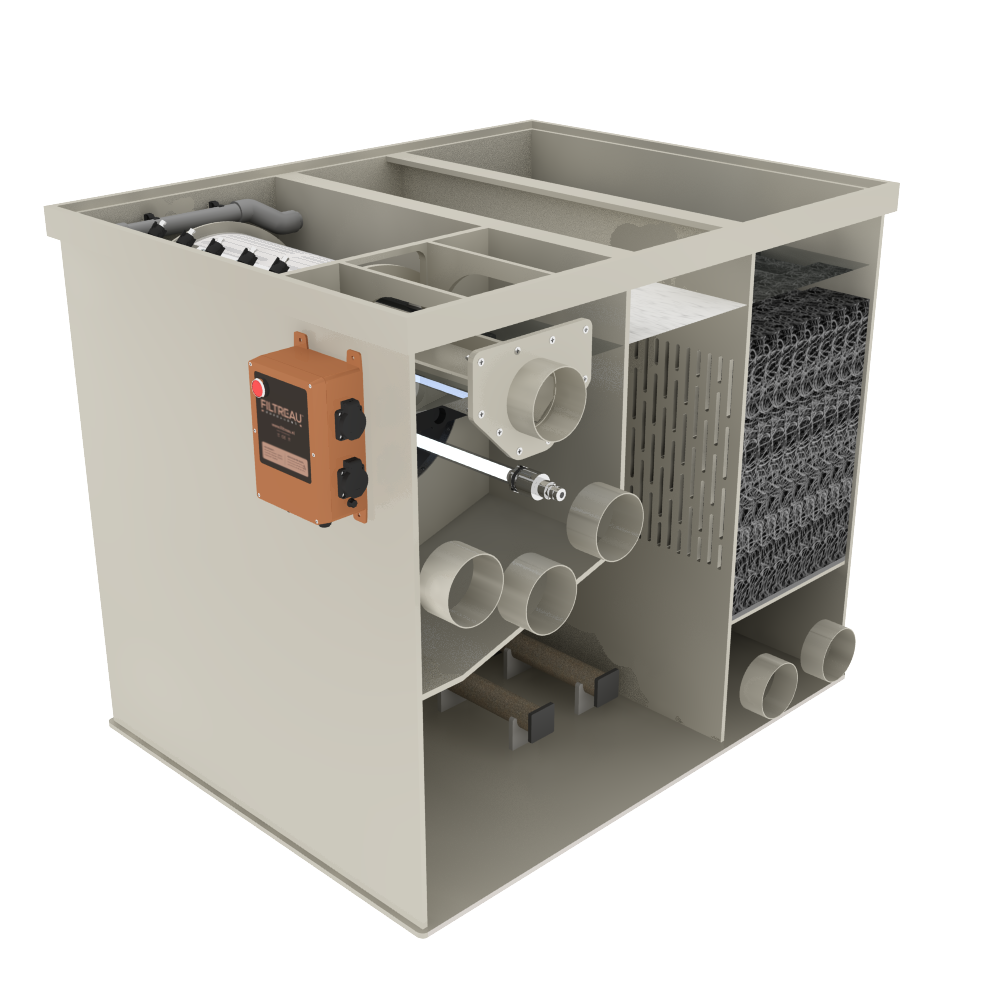

Im ersten Teil der Combi Drum befindet sich die Trommel. Das Teichwasser strömt durch das Filtergitter, wodurch Schmutzpartikel zurückgehalten werden. Je mehr das Gitter verschmutzt, desto geringer wird der Wasserdurchfluss. Ein Schwimmerschalter registriert dies und aktiviert automatisch den Spülvorgang.

Während der Reinigung dreht sich die Trommel und das Filtergitter wird mit der internen Spülpumpe abgespritzt. Der abgespülte Schmutz wird über die Schmutzabführung aus dem System entfernt.

Nach der mechanischen Filtration strömt das Wasser weiter in den biologischen Bereich. Hier kann biologisches Filtermaterial eingesetzt werden, auf dem sich Bakterien ansiedeln können. Diese Bakterien spielen eine wichtige Rolle bei der biologischen Verarbeitung von Abfallstoffen im Teichwasser.

Die Filter werden von Filtreau ohne Matten und Hel-X geliefert. Diese Filtermaterialien sind optional erhältlich.

Trommel mit Ø400 × 400 mm

Die WMC Combi Drum 25/30 verfügt über eine Trommel mit Ø400 × 400 mm. Für den Antrieb verwendet Filtreau einen industriellen SPG XL-Antriebsmotor mit 130 Nm, einer Leistung von 60 Watt und 220 Volt.

Der Motor wurde speziell für die Trommelfilter von Filtreau entwickelt und sorgt für das Drehen der Trommel während des automatischen Reinigungsprozesses.

Interne Edelstahl-Spülpumpe

Für die Reinigung des Filtergitters ist eine interne Edelstahl-Spülpumpe vorhanden. Diese liefert einen Druck von 5 bar und hat eine Leistung von 600 Watt.

Da die Spülpumpe in das Filtersystem integriert ist, verfügt der Filter über eine eigene Vorrichtung zur automatischen Reinigung der Trommel.

Integrierte 80-Watt-High-Output-UV-C

Sowohl die Gravity- als auch die Pump-Ausführung ist mit einer integrierten 80-Watt-High-Output-UV-C-Einheit ausgestattet. Damit wird das Teichwasser innerhalb des Filtersystems einer UV-C-Strahlung ausgesetzt.

Dadurch werden Trommelfiltration, biologische Filtration und UV-C-Behandlung in einem Filtersystem kombiniert.

WMC Combi Drum 25/30 Gravity

Die Gravity-Ausführung ist für eine Gravity-Installation vorgesehen. Dabei wird der Filter auf Wasserniveau platziert und das Teichwasser strömt über beispielsweise Bodenabläufe und Skimmer durch Schwerkraft zum Filter.

Nach der Filtration wird das Wasser mit einer Teichpumpe aus dem sauberen Bereich zurück in den Teich gepumpt.

Die Gravity-Ausführung hat 3 Einlässe mit 110 mm und 2 Auslässe mit 110 mm. Der maximale Wasserdurchfluss beträgt 30 m³ pro Stunde und Filtreau gibt für diese Ausführung ein maximales Teichvolumen von 60 m³ an.

WMC Combi Drum 25/30 Pump

Bei der Pump-Ausführung steht die Teichpumpe vor dem Filtersystem. Die Pumpe führt das Teichwasser zur Combi Drum, wonach das gefilterte Wasser aus dem Filter zurück in den Teich strömt.

Diese Ausführung ist interessant für Installationen, bei denen eine Gravity-Installation nicht möglich oder nicht erwünscht ist.

Auch die Pump-Ausführung hat 3 Einlässe mit 110 mm und 2 Auslässe mit 110 mm. Der maximale Wasserdurchfluss beträgt 20 m³ pro Stunde. Filtreau gibt für diese Ausführung ein maximales Teichvolumen von 40 m³ an.

Gravity oder Pump?

Der wichtigste Unterschied zwischen beiden Combi Drum-Ausführungen ist die Position der Teichpumpe und die maximale Kapazität.

Gravity:
Das Wasser strömt durch Schwerkraft zum Filter und die Pumpe steht nach dem Filter. Diese Ausführung hat einen maximalen Durchfluss von 30 m³/h und ein angegebenes maximales Teichvolumen von 60 m³.

Pump:
Die Teichpumpe steht vor dem Filter und pumpt das Wasser zur Combi Drum. Diese Ausführung hat einen maximalen Durchfluss von 20 m³/h und ein angegebenes maximales Teichvolumen von 40 m³.

Beide Ausführungen haben eine Trommel mit Ø400 × 400 mm, einen 130 Nm Antriebsmotor, eine interne Edelstahl-Spülpumpe, integrierte 80-Watt-High-Output-UV-C und eine Steuerbox.

Trickle für Combi Drum 25/30

Für die WMC Combi Drum 25/30 ist außerdem ein spezieller Filtreau Trickle erhältlich. Dieser wird oben auf das Filtersystem gesetzt und ist als Erweiterung der biologischen Filterkapazität vorgesehen.

Bei einem Trickle-Filter wird das Wasser über biologisches Filtermaterial verteilt und strömt anschließend nach unten. Da das Wasser während dieses Prozesses intensiv mit Luft und Filtermaterial in Kontakt kommt, entsteht zusätzlicher Raum für biologische Filtration.

Der Trickle ersetzt also nicht die Gravity- oder Pump-Ausführung. Es ist ein ergänzendes Filtermodul, das mit der Combi Drum 25/30 kombiniert werden kann, wenn zusätzliche biologische Filtration gewünscht ist.

Abmessungen Combi Drum

Die WMC Combi Drum 25/30 Gravity und Pump haben ein angegebenes Format von ca.:

1200 × 1117 × 985 mm

Halten Sie bei der Platzierung ausreichend Platz rund um den Filter frei für Anschluss, Bedienung, Inspektion und Wartung.

Welche Ausführung wählen?

Wählen Sie die Gravity-Ausführung, wenn das Teich- und Leitungssystem als Gravity-System aufgebaut ist und das Wasser durch Schwerkraft zum Filter strömen kann. Diese Ausführung bietet außerdem den höchsten maximalen Durchfluss der beiden.

Wählen Sie die Pump-Ausführung, wenn das Wasser zuerst durch eine Teichpumpe zum Filter geführt wird.

Der passende Trickle kann zu beiden Systemen hinzugefügt werden, wenn zusätzliche biologische Filterwirkung gewünscht ist.

Wichtige Punkte

• Kombi-Filtersystem aus der Filtreau Excellent-Linie
• Erhältlich als Gravity- und Pump-Ausführung
• Passende Trickle-Erweiterung erhältlich
• Kombiniert mechanische und biologische Filtration
• Trommel: Ø400 × 400 mm
• Industrieller SPG XL-Antriebsmotor: 130 Nm / 60 Watt / 220 Volt
• Interne Edelstahl-Spülpumpe: 5 bar / 600 Watt / 220 Volt
• Inklusive Steuerbox
• Integrierte 80-Watt-High-Output-UV-C
• 2 × 50 × 300 mm Luftversorgung
• 3 × 110 mm Einlässe
• 2 × 110 mm Auslässe
• Gravity: maximaler Durchfluss 30 m³/h
• Gravity: maximales Teichvolumen 60 m³
• Pump: maximaler Durchfluss 20 m³/h
• Pump: maximales Teichvolumen 40 m³
• Abmessungen Combi Drum: ca. 1200 × 1117 × 985 mm
• Filter wird ohne Matten und Hel-X geliefert
• Matten und Hel-X sind optional erhältlich
• Trickle wird oben auf das Filtersystem gesetzt, um zusätzliche biologische Filterwirkung zu erzielen
