Filtration System Filtreau Excellent Bio Drum 15 S

Die Filtreau Excellent Bio Drum 15 S ist ein professionelles Filtersystem, das mechanische und biologische Filtration in einer kompakten Anlage kombiniert. Die automatische Trommel entfernt kontinuierlich Schmutzpartikel aus dem Teichwasser, während die biologische Filterkammer für einen effizienten Abbau von Schadstoffen sorgt. Dadurch bleibt das Teichwasser klar und gesund bei minimalem Wartungsaufwand.

Das Filtersystem ist aus hochwertigem Polypropylen gefertigt und mit einem industriellen SPG XL-Antriebsmotor, einer internen Edelstahl-Spülpumpe und einer integrierten 40-Watt-High-Output-UV-C-Einheit ausgestattet. Dadurch ist die Bio Drum 15 S sowohl für Zierteiche als auch für kleinere bis mittelgroße Koi-Teiche geeignet.

In zwei Ausführungen erhältlich

Die Filtreau Excellent Bio Drum 15 S ist in zwei Ausführungen erhältlich. Wählen Sie beim Bestellen einfach die gewünschte Ausführung.

Gravity-Ausführung

Die Gravity-Ausführung eignet sich für Teiche, bei denen das Wasser über Bodenabläufe oder Skimmer auf natürliche Weise zum Filtersystem strömt.

Spezifikationen

• Maximales Teichvolumen: 20 m³
• Maximaler Durchfluss: 15 m³ pro Stunde
• Einlass: 2 × 110 mm
• Auslass: 2 × 110 mm

Pumpenausführung

Die Pumpenausführung eignet sich für Anlagen, bei denen eine Teichpumpe das Wasser zum Filtersystem pumpt. Ideal für bestehende Teiche oder Situationen ohne Bodenablauf.

Spezifikationen

• Maximales Teichvolumen: 15 m³
• Maximaler Durchfluss: 10,5 m³ pro Stunde
• Einlass: 2 × 110 mm
• Auslass: 2 × 110 mm

Standardmäßig ausgestattet mit

• Trommel Ø 400 × 400 mm
• 120-Mikron-PP-Siebplatte mit Edelstahl-Filtergitter
• Industrieller SPG XL-Motor (130 Nm / 60 Watt / 220 Volt)
• Interne Edelstahl-Spülpumpe (4 bar / 750 Watt)
• Integrierte 40-Watt-High-Output-UV-C
• Steuerungsbox
• Automatisches Spülsystem
• Edelstahl-Schwimmerschalter
• 2 Luftkammern von 50 × 300 mm

Abmessungen

• Länge: 1053 mm
• Breite: 530 mm
• Höhe: 498 mm

Filtermaterial

Filtermaterial ist nicht im Lieferumfang enthalten. Dadurch können Sie selbst entscheiden, welches biologische Filtermaterial am besten zu Ihrem Teich und Ihrer Fischbesatzung passt.

Wichtigste Merkmale

• Mechanische und biologische Filtration in einem System
• Automatische Trommelreinigung
• Inklusive 40-Watt-High-Output-UV-C
• Industrieller SPG XL-Antriebsmotor
• Interne Edelstahl-Spülpumpe
• Hochwertiges Polypropylen-Filtergehäuse
• Kompaktes Design
• Geeignet für Zierteiche und Koi-Teiche
• Als Gravity- und Pumpenausführung erhältlich

Bedienungsanleitung

Excellent Bio Drum 15 S Filtersystem - Filtreau

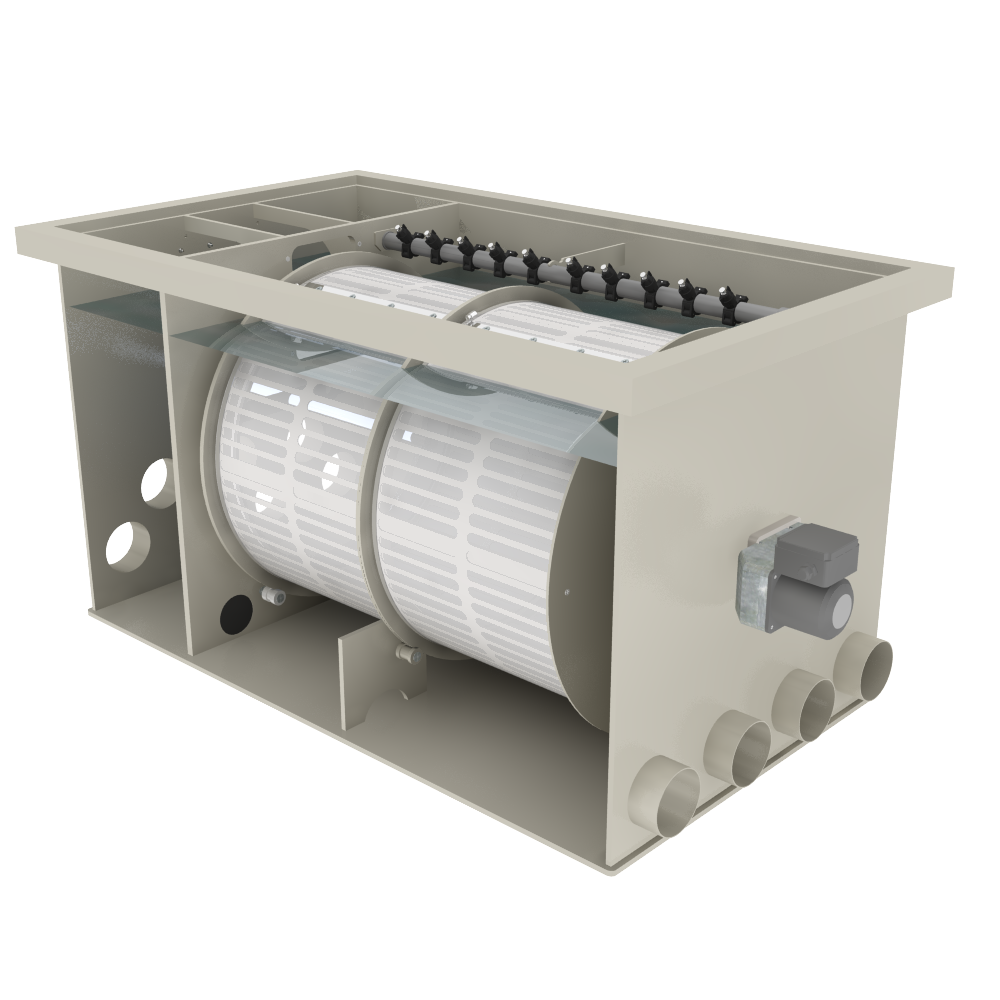

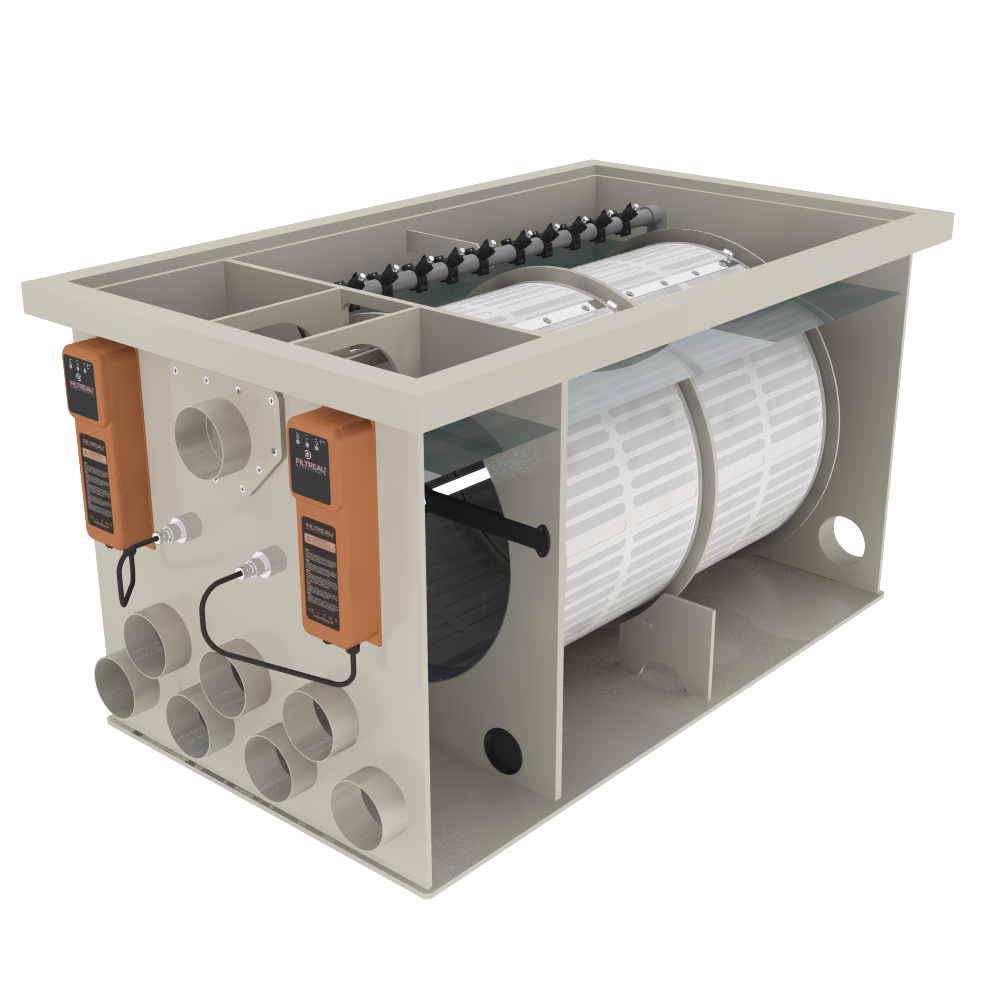

Der WMC Bio Drum 100 XXL - Filtreau ist ein sehr leistungsstarkes automatisches Trommelfiltersystem aus der Excellent-Serie, entwickelt für große Teiche und Koi-Teiche mit einer hohen Wasserzirkulation. Innerhalb dieser Serie ist der Bio Drum 100 XXL in zwei Ausführungen erhältlich: der Bio Drum 100 XXL Gravity und der Bio Drum 100 XXL Pump.

Das Filtersystem wurde entwickelt, um sehr feine Schmutzpartikel automatisch aus dem Teichwasser zu entfernen. Das Wasser fließt durch die Trommel und anschließend durch das Filtervlies nach außen zum Filter. Schmutz bleibt auf dem Siebpanel zurück und wird während eines automatischen Spülzyklus entfernt und über die Spülrinne abgeführt. Wie oft der Filter spült, hängt von der Menge der Verschmutzung im Teichwasser ab.

Große Trommel mit 120-Mikron-Filtersieb

Der Bio Drum 100 XXL verfügt über eine extragroße Trommel mit Ø 650 × 800 mm. Das flexible PP-Siebpanel ist mit feinem Edelstahlgitter mit einer Maschenweite von 120 Mikron ausgestattet. Dadurch können sehr feine feste Schmutzpartikel aus dem vorbeifließenden Teichwasser entfernt werden.

Die große Trommel bietet eine beträchtliche Filterfläche und macht den Bio Drum 100 XXL für Anlagen geeignet, in denen große Wassermengen verarbeitet werden.

Automatische Reinigung

Wenn das Filtervlies verschmutzt ist, wird automatisch ein Reinigungszyklus aktiviert. Die Trommel dreht sich, während Edelstahl-Düsen das Siebpanel abspritzen. Der entfernte Schmutz wird in der Spülrinne aufgefangen und anschließend aus dem Filtersystem abgeführt.

Zur Reinigung verfügt der Filter über eine interne Edelstahl-Spülpumpe mit 5 bar und 750 Watt. Dadurch ist die benötigte Spülpumpe bereits in das System integriert.

Die Filtreau Excellent Steuerbox wird standardmäßig mitgeliefert und regelt unter anderem die automatische Reinigung. Auch eine manuelle Bedienung der Trommel und der Spülfunktion ist möglich.

Leistungsstarker industrieller Antrieb

Zum Drehen der großen Filtertrommel verwendet Filtreau einen industriellen Antriebsmotor mit 130 Nm. Der Motor hat eine Leistung von 60 Watt und arbeitet mit 220 Volt.

Die Kombination aus diesem Antrieb, der großen Trommel und dem automatischen Spülsystem macht den Bio Drum 100 XXL für den intensiven Einsatz in größeren Teichanlagen geeignet.

Doppelte 80-Watt-High-Output-UV-C

Der Bio Drum 100 XXL ist mit zwei integrierten 80-Watt-High-Output-UV-C-Einheiten ausgestattet. Damit verfügt das Filtersystem über insgesamt 160 Watt UV-C.

Die Kombination aus mechanischer Trommelfiltration und UV-C-Behandlung ermöglicht es, innerhalb eines Systems sowohl feine feste Verunreinigungen aus dem Wasser zu entfernen als auch UV-C zur Unterstützung eines klaren Teichwassers einzusetzen.

Großzügige Anschlussmöglichkeiten

Der Bio Drum 100 XXL verfügt über sieben Einlässe mit 110 mm und vier Auslässe mit 110 mm. Diese große Anzahl an Anschlüssen entspricht der hohen Durchflusskapazität des Filtersystems und ermöglicht die Verarbeitung mehrerer Bodenabläufe, Skimmer oder anderer Leitungen in einer größeren Teichanlage.

Die Gesamtabmessungen sowohl der Gravity- als auch der Pump-Ausführung betragen 1575 × 850 × 780 mm.

Zwei verschiedene Ausführungen

Der WMC Bio Drum 100 XXL ist als Gravity- und Pump-Ausführung erhältlich. Die wichtigste Filtertechnik ist bei beiden Ausführungen gleich, aber die Art und Weise, wie das Teichwasser zum Filter gebracht wird, unterscheidet sich.

• Bio Drum 100 XXL Gravity - Filtreau: für eine Gravity-Anlage gedacht, bei der der Filter auf der richtigen Höhe neben dem Teich installiert wird. Das Wasser fließt durch Schwerkraft beispielsweise aus Bodenabläufen und Skimmern zum Trommelfilter. Die Teichpumpe wird nach dem Filter platziert. Die Gravity-Ausführung hat einen maximalen Durchfluss von 100 m³/h und ist für Teiche bis maximal 200 m³ geeignet. Für Koi-Teiche wird maximal 100 m³ angegeben.

• Bio Drum 100 XXL Pump - Filtreau: für eine pumpengeführte Anlage gedacht, bei der eine Teichpumpe das Wasser aus dem Teich zum Trommelfilter pumpt. Diese Ausführung hat einen maximalen Durchfluss von 75 m³/h und ist für Teiche bis maximal 150 m³ geeignet. Für Koi-Teiche wird maximal 75 m³ angegeben.

Welche Ausführung am besten geeignet ist, wird hauptsächlich durch den Aufbau der Teichanlage und die Position des Filtersystems im Verhältnis zum Wasserspiegel bestimmt.

Wählen Sie den Bio Drum 100 XXL Gravity für eine Gravity-Anlage oder den Bio Drum 100 XXL Pump für eine pumpengeführte Anlage.

Bedienungsanleitung

WMC Bio Drum 100 XXL Trommelfilter - Filtreau

Die Filtreau Bio Drum 35 L ist ein leistungsstarkes automatisches Trommelfiltersystem aus der Excellent-Serie, das für größere Teiche und Koi-Teiche entwickelt wurde. Das System entfernt feine Schmutzpartikel aus dem Teichwasser und ist in zwei Ausführungen erhältlich: die Bio Drum 35 L Gravity und die Bio Drum 35 L Pump.

Die Bio Drum 35 L verfügt über eine geräumige Trommel mit Ø 500 × 400 mm und einem feinmaschigen Filtersieb mit 120 Mikron. Dadurch werden Schmutzpartikel aus dem durchströmenden Teichwasser herausgefiltert und bleiben auf dem Filtervlies haften. Wenn das Filtervlies verschmutzt ist, registriert der Schwimmerschalter den veränderten Wasserstand und startet automatisch einen Spülzyklus. Die Trommel dreht sich, während Sprühdüsen den gesammelten Schmutz vom Filtervlies entfernen.

Für die automatische Reinigung ist eine interne Edelstahl-Spüelpumpe vorhanden. Darüber hinaus verfügt die Bio Drum 35 L über einen industriellen Antriebsmotor mit 130 Nm und eine integrierte 80-Watt-High-Output-UV-C-Einheit. Die Filtreau Excellent Steuerbox zur Steuerung des Systems wird standardmäßig mitgeliefert.

Das Filtersystem verfügt über drei Einlässe mit 110 mm und drei Auslässe mit 110 mm. Die Außenmaße betragen 1163 × 700 × 680 mm.

Die Bio Drum 35 L ist in zwei Varianten erhältlich:

• Bio Drum 35 L Gravity - Filtreau: für eine Gravity-Anlage, bei der das Teichwasser durch Schwerkraft beispielsweise aus Bodenabläufen und Skimmern zum Filter fließt. Diese Ausführung hat einen maximalen Durchfluss von 35 m³/h und ist für Teiche bis 70 m³ geeignet. Für Koi-Teiche wird ein Maximum von 35 m³ eingehalten.

• Bio Drum 35 L Pump - Filtreau: für eine pumpengeführte Anlage, bei der eine Teichpumpe das Wasser aus dem Teich zum Trommelfilter transportiert. Diese Ausführung hat einen maximalen Durchfluss von 25 m³/h und ist für Teiche bis 50 m³ geeignet. Für Koi-Teiche wird ein Maximum von 25 m³ eingehalten.

Welche Bio Drum 35 L am besten geeignet ist, wird hauptsächlich durch den Aufbau der Teichanlage und die Position des Filters im Verhältnis zum Wasserspiegel bestimmt. Entscheiden Sie sich daher für die Bio Drum 35 L Gravity bei einer Gravity-Anlage oder für die Bio Drum 35 L Pump bei einer pumpengeführten Anlage.

Bedienungsanleitung

Bedienungsanleitung WMC Bio Drum 35 L Trommelfilter - Filtreau

Der WMC Bio Drum 40 Ultra Gravity - Filtreau ist ein automatischer Trommelfilter aus der Excellent-Serie, der für die mechanische Filtration von Teichen und Koi-Teichen entwickelt wurde. Diese Ausführung ist speziell für eine Gravity-Anlage konzipiert und verfügt über einen maximalen Wasserdurchfluss von 30 m³ pro Stunde.

Der Bio Drum 40 Ultra zeichnet sich durch seine relativ hohe Bauform von 1090 × 700 × 980 mm aus. Das System verfügt über drei Einlässe und drei Auslässe mit 110 mm und kombiniert einen Fein-Trommelfilter mit einer internen Spülpumpe, einem industriellen Antriebsmotor, einer Steuerung und einer integrierten 80-Watt-High-Output-UV-C-Einheit.

Gravity-Anlage

Diese Ausführung ist für die Installation nach dem Gravity-Prinzip vorgesehen. Dabei wird der Trommelfilter auf der richtigen Höhe im Verhältnis zum Teichwasser platziert. Das Wasser fließt durch die Schwerkraft beispielsweise aus Bodendrains und Skimmern in den Filter.

Die Teichpumpe wird nach dem Trommelfilter platziert und transportiert das gefilterte Wasser zurück in den Teich. Dadurch erreicht grober und feiner Schwebstoff zuerst den Trommelfilter, bevor das Wasser durch die Teichpumpe zurückgeführt wird.

Maximaler Durchfluss von 30 m³ pro Stunde

Der Bio Drum 40 Ultra Gravity verfügt über einen maximalen Durchfluss von 30 m³ pro Stunde. Filtreau gibt für diese Ausführung ein maximales Teichvolumen von 60 m³ an.

Die tatsächlich benötigte Filterkapazität und Wasserzirkulation hängen unter anderem von der Teichbelastung, der Fischbesatzung, dem Leitungswiderstand und dem gesamten Aufbau des Filtersystems ab.

Trommel mit 120-Mikron-Filtergitter

Das Herzstück des Systems ist eine Trommel mit Ø 400 × 400 mm. Die Trommel ist mit einer flexiblen PP-Filterplatte mit feinem Edelstahlgitter mit einer Maschenweite von 120 Mikron ausgestattet.

Das Teichwasser fließt von der Innenseite der Trommel durch das Filtergitter nach außen. Schwebstoffe, die größer als die Maschenweite sind, bleiben auf der Filterplatte zurück und werden dadurch aus dem Wasserstrom entfernt.

Automatische Reinigung

Je mehr Schmutz auf dem Filtergitter zurückbleibt, desto geringer wird der Wasserdurchfluss durch die Trommel. Ein Schwimmerschalter aus Edelstahl registriert die Änderung des Wasserspiegels und aktiviert anschließend automatisch den Reinigungszyklus.

Die Trommel beginnt sich zu drehen und Edelstahl-Sprühdüsen spritzen Wasser auf die Filterplatte. Der abgewaschene Schmutz wird in der Spülrinne aufgefangen und anschließend über die Schmutzabführung aus dem System entfernt.

Dadurch wird das Filtergitter automatisch gereinigt, ohne dass es bei jeder Verschmutzung manuell aus dem System genommen werden muss.

Interne Spülpumpe aus Edelstahl

Für die automatische Reinigung ist der Bio Drum 40 Ultra Gravity standardmäßig mit einer internen Spülpumpe aus Edelstahl ausgestattet.

Diese Spülpumpe arbeitet mit einem Druck von 5 bar und hat eine Leistung von 750 Watt bei 220 Volt. Die Pumpe liefert den erforderlichen Wasserdruck für die Sprühdüsen während der Reinigung der Trommel.

Industrieller SPG XL Antriebsmotor

Die Trommel wird von einem industriellen SPG XL-Motor angetrieben. Dieser Motor liefert ein Drehmoment von 130 Nm und hat eine Leistung von 60 Watt bei 220 Volt.

Der Antriebsmotor wurde speziell für den Einsatz an den Trommelfiltern von Filtreau entwickelt und wird mit einer Doppelichtung auf dem Filter montiert.

80 Watt High Output UV-C

Der Bio Drum 40 Ultra Gravity verfügt standardmäßig über eine integrierte 80-Watt-High-Output-UV-C-Einheit. Dadurch werden mechanische Trommelfiltration und UV-C-Behandlung in einem Filtersystem kombiniert.

Die UV-C-Einheit unterstützt die Klarheit des vorbeifließenden Teichwassers und ist direkt in das Filtersystem integriert. Dadurch muss für diese UV-C-Kapazität keine separate externe Einheit in der Leitung verbracht werden.

Steuerung inklusive

Die Filtreau Excellent Steuerung wird standardmäßig mitgeliefert und übernimmt die Steuerung des Trommelfilters.

Die Steuerung unterstützt die automatische Reinigung über den Schwimmerschalter und verfügt außerdem über eine manuelle Bedienung zum Drehen und Spülen. Ein Standard-Spülzyklus der Trommel dauert etwa 10 Sekunden.

Bei der Gravity-Ausführung ist der Spülpegel einstellbar. Die Steuerung verfügt außerdem über Anschlüsse für die Spülpumpe, Teichpumpe, den Antriebsmotor der Trommel und die UV-C-Einheit.

Eine magnetische Sicherheit sorgt dafür, dass die Steuerung abschaltet, wenn der Deckel geöffnet wird. Außerdem ist eine Spülsicherung vorhanden, die das System abschaltet, wenn fünf Minuten lang durchgehend gespült wird. Das System muss anschließend manuell zurückgesetzt werden.

Drei Einlässe und drei Auslässe

Der Bio Drum 40 Ultra Gravity verfügt über drei Einlässe mit 110 mm und drei Auslässe mit 110 mm. Dadurch kann der Filter in größere Gravity-Anlagen mit mehreren Zuleitungen und Rücklaufleitungen integriert werden.

Bei der Planung der Anlage müssen Rohrdurchmesser, Leitungswiderstand, Pumpenleistung und die gewünschte Gesamtwasserzirkulation aufeinander abgestimmt werden.

Wichtige Punkte

• Automatischer Trommelfilter von Filtreau
• Ausführung: Gravity
• Teil der Filtreau Excellent-Serie
• Maximaler Durchfluss: 30 m³/h
• Maximales Teichvolumen: 60 m³
• Trommel: Ø 400 × 400 mm
• Filtergitter: 120 Mikron
• Flexible PP-Filterplatte mit Edelstahlgitter
• 3 Einlässe mit 110 mm
• 3 Auslässe mit 110 mm
• Abmessungen: 1090 × 700 × 980 mm
• Industrieller SPG XL Antriebsmotor
• Motordrehmoment: 130 Nm
• Motorleistung: 60 Watt
• Interne Spülpumpe aus Edelstahl
• Spülpumpe: 5 bar / 750 Watt
• Integrierte 80 Watt High Output UV-C
• Schwimmerschalter aus Edelstahl für automatische Reinigung
• Filtreau Excellent Steuerung inklusive
• Automatische und manuelle Spülfunktion
• Einstellbarer Spülpegel bei Gravity-Anlage
• Geeignet für größere Teiche und Koi-Teiche

Bedienungsanleitung

WMC Bio Drum 40 Ultra Gravity Trommelfilter - Filtreau

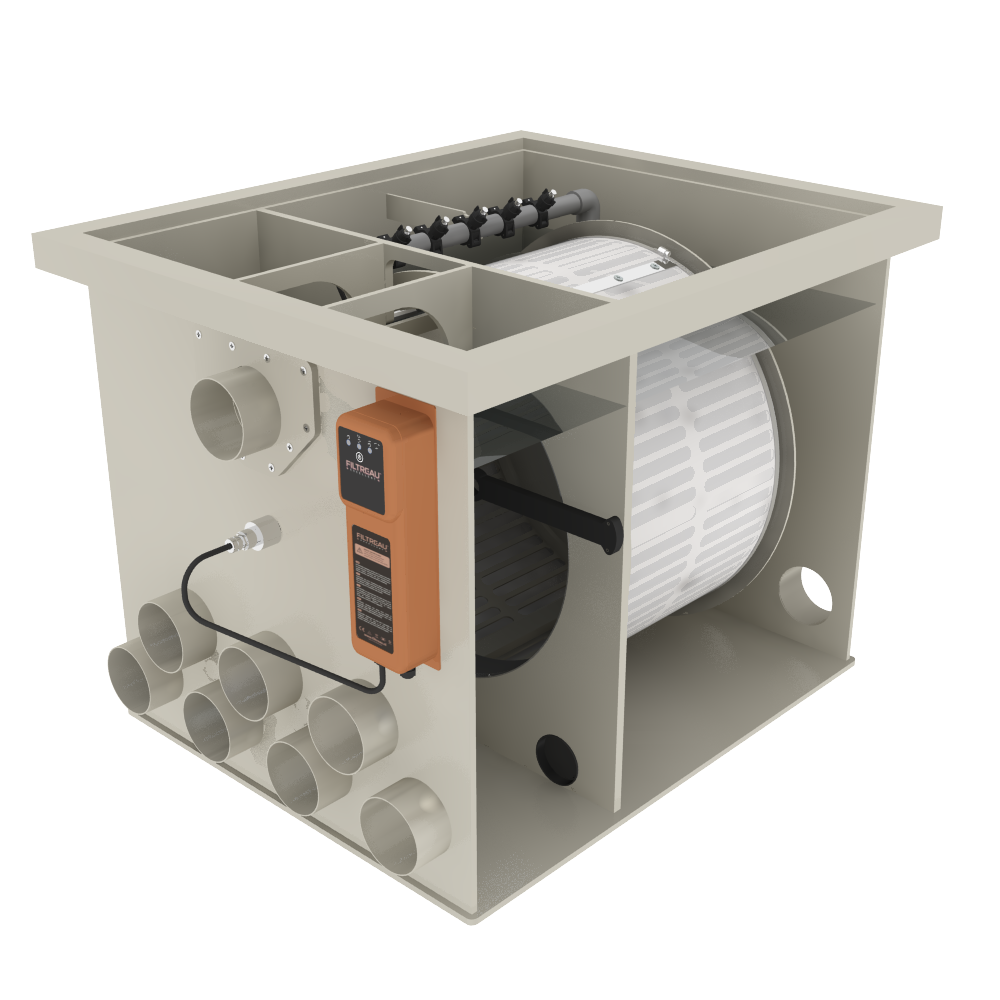

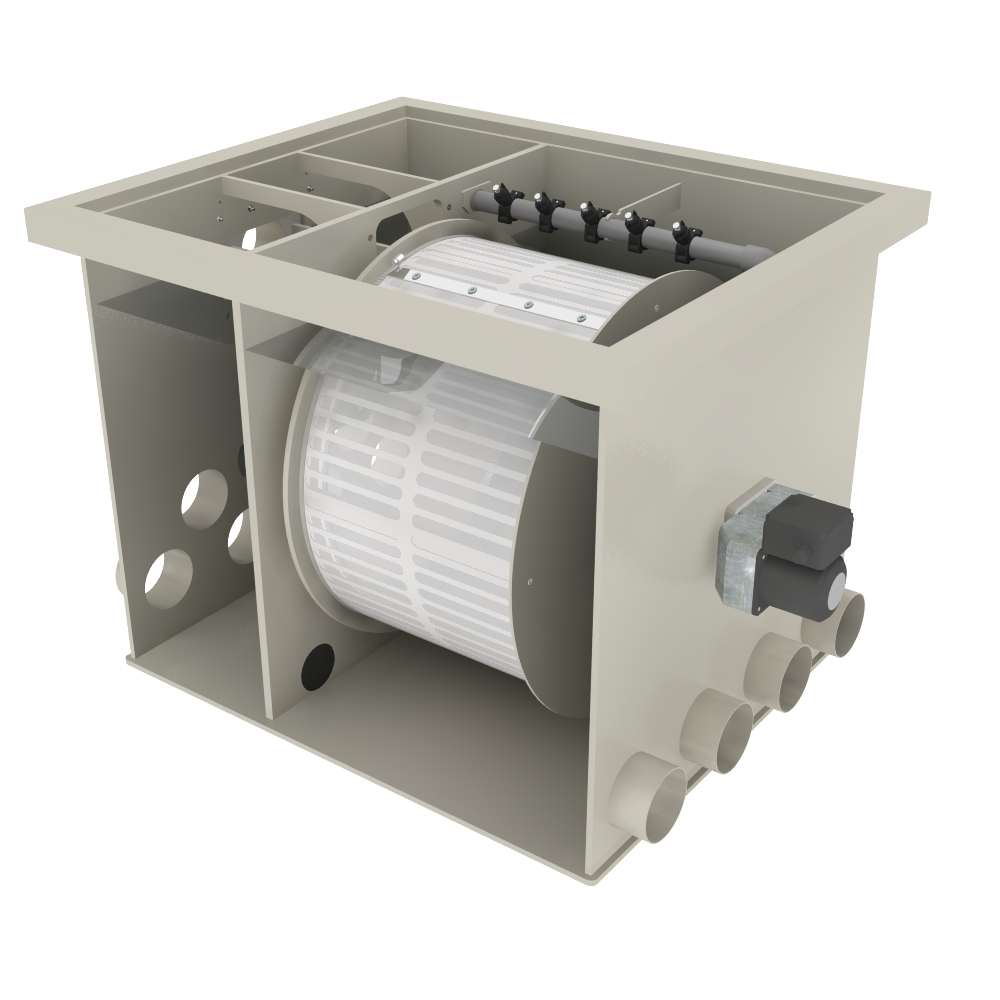

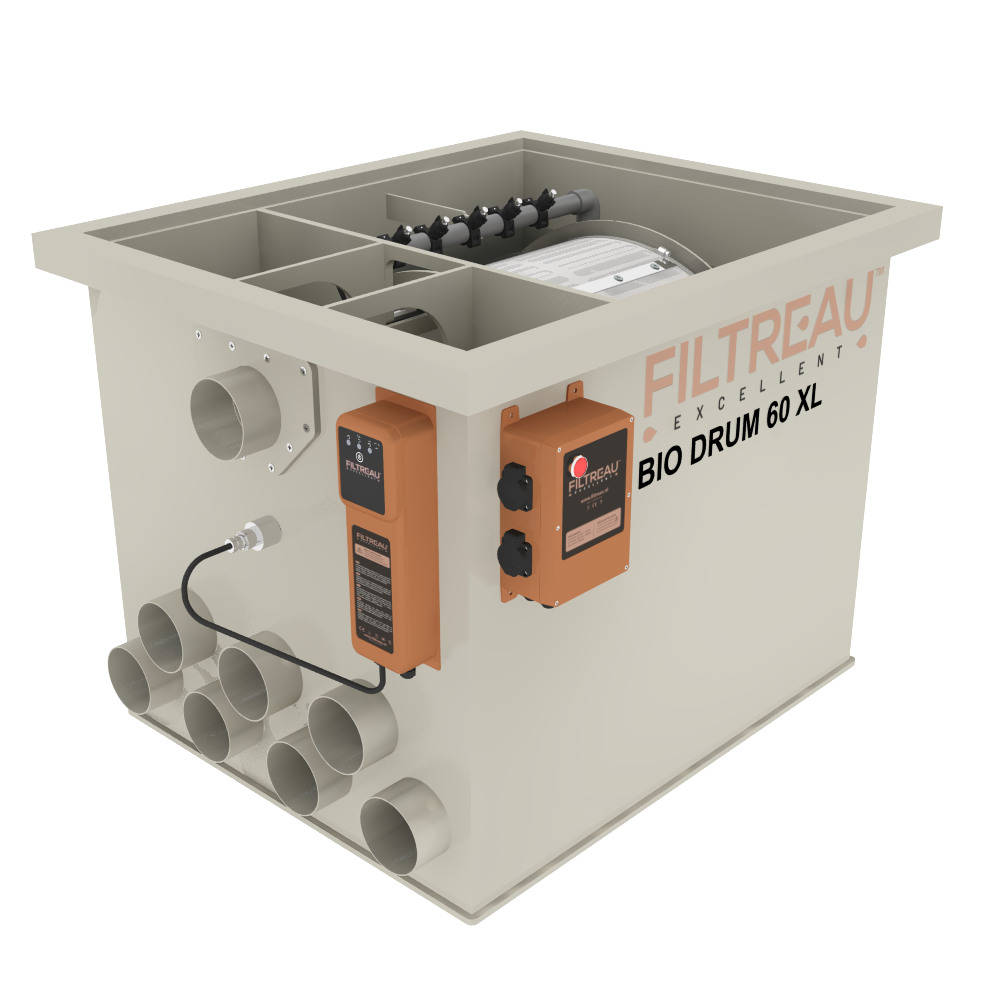

Der WMC Bio Drum 60 XL - Filtreau ist ein leistungsstarkes automatisches Trommelfiltersystem aus der Excellent-Serie, entwickelt für größere Teiche und Koi-Teiche. Das System entfernt automatisch feine Schmutzpartikel aus dem Teichwasser und ist in zwei Ausführungen erhältlich: der Bio Drum 60 XL Gravity und der Bio Drum 60 XL Pump.

Der Bio Drum 60 XL verfügt über eine große Trommel mit Ø 650 × 400 mm. Das Filtersieb hat eine Maschenweite von 120 Mikron und hält feine feste Schmutzpartikel aus dem durchströmenden Teichwasser zurück. Je mehr das Filtertuch verschmutzt ist, desto schwieriger kann das Wasser durch das Sieb fließen. Der Schwimmerschalter aus Edelstahl registriert dies und aktiviert automatisch die Spülfunktion.

Während des Spülzyklus dreht sich die Trommel und das Filtertuch wird mit Wasser gereinigt. Der abgespülte Schmutz wird über die Spülrinne aus dem Filtersystem abgeführt. Dadurch findet die mechanische Reinigung größtenteils automatisch statt.

Für den Antrieb ist der Bio Drum 60 XL mit einem industriellen SPG XL-Motor mit 130 Nm und 60 Watt ausgestattet. Darüber hinaus ist eine interne Edelstahl-Spüelpumpe vorhanden, die einen Spüldruck von 5 bar liefert. Die Filtreau Excellent Steuerbox für die automatische Steuerung des Filtersystems wird standardmäßig mitgeliefert.

Der Bio Drum 60 XL verfügt außerdem über eine integrierte 80-Watt-High-Output-UV-C-Einheit. Damit werden mechanische Filtration und UV-C-Behandlung in einem Filtersystem kombiniert.

Mit sieben Einlässen von 110 mm und vier Auslässen von 110 mm bietet der Bio Drum 60 XL umfangreiche Anschlussmöglichkeiten für größere Teichanlagen. Die Außenmaße sowohl der Gravity- als auch der Pump-Ausführung betragen 1163 × 850 × 780 mm.

Der WMC Bio Drum 60 XL ist in zwei Varianten erhältlich:

• Bio Drum 60 XL Gravity - Filtreau: für eine Gravity-Anlage gedacht, bei der das Teichwasser durch Schwerkraft beispielsweise aus Bodenabläufen und Skimmern zum Trommelfilter fließt. Die Teichpumpe wird nach dem Filter platziert. Diese Ausführung hat einen maximalen Durchfluss von 60 m³/h und ist für Teiche bis maximal 120 m³ geeignet. Für Koi-Teiche gilt ein Maximum von 60 m³.

• Bio Drum 60 XL Pump - Filtreau: für eine pumpengeführte Anlage gedacht, bei der eine Teichpumpe das Wasser aus dem Teich zum Trommelfilter transportiert. Diese Ausführung hat einen maximalen Durchfluss von 45 m³/h und ist für Teiche bis maximal 90 m³ geeignet. Für Koi-Teiche gilt ein Maximum von 45 m³.

Welche Ausführung am besten geeignet ist, hängt hauptsächlich von der Aufteilung der Teichanlage und der Position des Filtersystems im Verhältnis zum Wasserspiegel ab. Wählen Sie den Bio Drum 60 XL Gravity für eine Gravity-Anlage oder den Bio Drum 60 XL Pump für eine pumpengeführte Anlage.

Bedienungsanleitung

WMC Bio Drum 60 XL Trommelfilter - Filtreau

Die WMC Combi Drum 10/15 Low Gravity - Filtreau ist ein komplettes Filtersystem aus der Excellent-Serie, das mechanische Trommelfiltration und biologische Filtration in einem kompakten Gehäuse kombiniert. Diese Low-Ausführung hat eine relativ geringe Bauhöhe und wurde speziell für die Platzierung in einer Gravity-Anlage entwickelt.

Mit einer maximalen Durchflussmenge von 15 m³ pro Stunde ist die Combi Drum 10/15 Low Gravity für Teiche bis maximal 25 m³ geeignet. Für Koiteiche empfiehlt Filtreau ein maximales Teichvolumen von 15 m³.

Mechanische und biologische Filtration

Der Vorteil einer Combi Drum ist, dass mehrere Filterstufen in einem System kombiniert werden. Der erste Teil übernimmt die mechanische Filtration. Schwebende Schmutzpartikel werden aus dem Teichwasser entfernt, bevor das Wasser weiter in den biologischen Filterbereich strömt.

Im biologischen Bereich können geeignete Filtermedien eingesetzt werden, auf denen sich nützliche Bakterien ansiedeln können. Diese Bakterien spielen eine wichtige Rolle bei der biologischen Verarbeitung von Abfallstoffen im Teichwasser.

Durch die Kombination beider Filterstufen in einem Gehäuse entsteht ein kompaktes Filtersystem für Teiche und Koiteiche.

Trommel mit 120-Mikron-Filtergitter

Für die mechanische Filtration ist die Combi Drum 10/15 Low Gravity mit einer Trommel von Ø 400 × 200 mm ausgestattet.

Das PP-Screen ist mit einem Edelstahl-Filtergitter mit einer Maschenweite von 120 Mikron versehen. Das Teichwasser strömt durch das Filtergitter, während feine feste Schmutzpartikel auf dem Screen zurückbleiben.

Wenn das Filtergitter durch Schmutz verstopft wird, ändert sich der Wasserspiegel. Der Schwimmerschalter erkennt dies und aktiviert automatisch einen Reinigungszyklus.

Automatische Reinigung

Während eines Reinigungszyklus wird die Trommel durch den industriellen Antriebsmotor gedreht. Gleichzeitig wird das Filtergitter mit der internen Spülpumpe abgespritzt.

Der abgespülte Schmutz wird über die Schmutzabführung aus dem Filtersystem entfernt. Dadurch wird das Filtergitter automatisch gereinigt und es ist deutlich weniger manuelle Reinigung erforderlich als bei herkömmlichen mechanischen Filtermaterialien.

Interne Edelstahl-Spülpumpe

Die Combi Drum 10/15 Low Gravity verfügt standardmäßig über eine interne Edelstahl-Spülpumpe. Diese liefert einen Druck von 4 bar und hat eine Leistung von 750 Watt bei 220 Volt.

Die Spülpumpe liefert das Wasser für die Düsen, mit denen das Filtergitter während des automatischen Reinigungszyklus abgespritzt wird.

Industrieller Antriebsmotor

Zum Antrieb der Trommel wird ein industrieller Motor mit 130 Nm eingesetzt. Der Motor hat eine Leistung von 60 Watt bei 220 Volt.

Der Antrieb wurde speziell für die Trommelfilter von Filtreau entwickelt und sorgt dafür, dass die Trommel während jedes Spülzyklus automatisch gedreht wird.

Integrierte 40-Watt-High-Output-UV-C

Neben der mechanischen und biologischen Filtration verfügt die Combi Drum 10/15 Low Gravity standardmäßig über eine integrierte 40-Watt-High-Output-UV-C-Einheit.

Dadurch werden Trommelfiltration, biologische Filtration und UV-C in einem Filtersystem kombiniert. Die UV-C-Einheit unterstützt die Klarheit des vorbeiströmenden Teichwassers.

Gravity-Anlage

Diese Ausführung wurde speziell für eine Gravity-Anlage entwickelt. Dabei wird das Filtersystem auf der richtigen Höhe im Verhältnis zum Teichwasser platziert.

Das Teichwasser strömt durch Schwerkraft beispielsweise aus Bodendrains und Skimmern zum Filter. Die Teichpumpe wird nach dem Filtersystem platziert und pumpt das gefilterte Wasser anschließend zurück in den Teich.

Die Gravity-Ausführung verfügt über zwei Einlässe von 110 mm und einen Auslass von 110 mm.

Kompakte Low-Ausführung

Die Bezeichnung Low bezieht sich auf die relativ niedrige Ausführung des Filtersystems. Die Gesamtmaße betragen 1350 × 852 × 598 mm.

Dies macht die Combi Drum 10/15 Low Gravity interessant für Anlagen, bei denen die verfügbare Bauhöhe im Filterraum oder Filtergraben eine wichtige Rolle spielt.

Trotz der kompakten Höhe sind sowohl der mechanische Trommelfilter als auch der biologische Filterbereich im selben Gehäuse untergebracht.

Steuerbox inklusive

Die Filtreau Excellent Steuerbox wird standardmäßig mitgeliefert. Sie übernimmt unter anderem die automatische Steuerung des Spülzyklus über den Schwimmerschalter.

Darüber hinaus verfügt die Steuerbox über eine manuelle Dreh- und Spülfunktion. Die Standardspülzeit der Trommel beträgt ca. 10 Sekunden, und bei der Gravity-Ausführung ist der Spülpegel einstellbar.

Die Steuerbox verfügt über Anschlüsse für die Spülpumpe, Teichpumpe, den Antriebsmotor der Trommel und die High-Output-UV-C-Einheit.

Wichtige Punkte

• Kombinationsfilter aus der Filtreau Excellent-Serie
• Ausführung: Low Gravity
• Kombiniert mechanische und biologische Filtration
• Maximaler Durchfluss: 15 m³/h
• Maximales Teichvolumen: 25 m³
• Maximales Teichvolumen mit Koi: 15 m³
• Trommel: Ø 400 × 200 mm
• Maschenweite des Filtergitters: 120 Mikron
• PP-Screen mit Edelstahl-Filtergitter
• 2 Einlässe von 110 mm
• 1 Auslass von 110 mm
• Interne Edelstahl-Spülpumpe
• Spülpumpe: 4 bar / 750 Watt / 220 Volt
• Industrieller Antriebsmotor: 130 Nm
• Motor: 60 Watt / 220 Volt
• Integrierte 40-Watt-High-Output-UV-C
• Filtreau Excellent Steuerbox inklusive
• Automatische Reinigung über Schwimmerschalter
• Einstellbarer Spülpegel für Gravity-Anlage
• Abmessungen: 1350 × 852 × 598 mm
• Niedrige Ausführung für eine kompakte Gravity-Anlage

Bedienungsanleitung

WMC Combi Drum 10/15 Low Gravity Trommelfilter - Filtreau

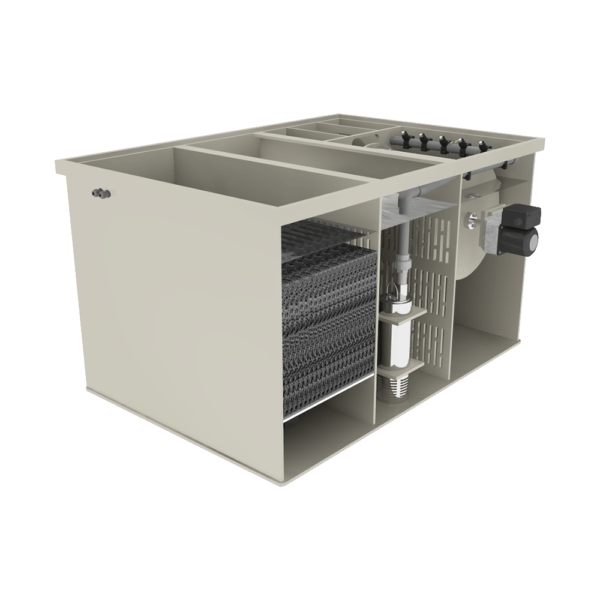

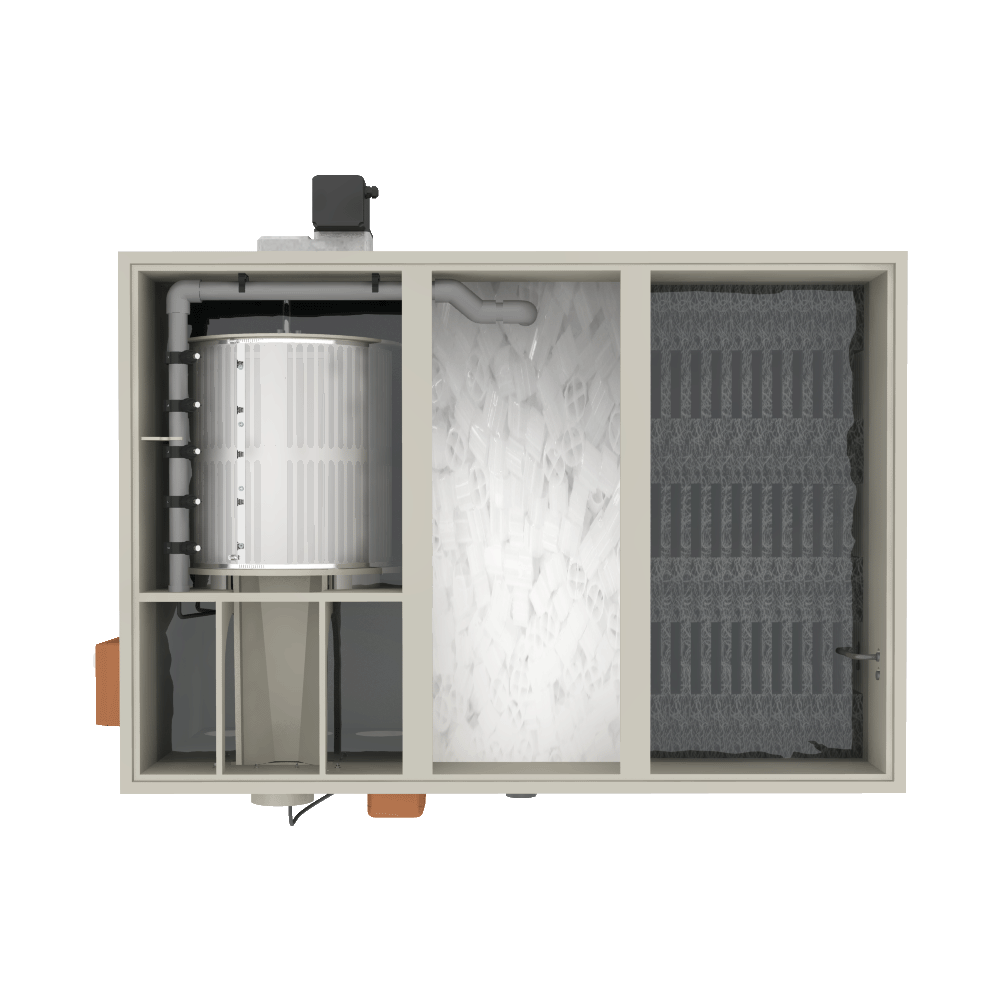

Der WMC Combi Drum 20/25 - Filtreau ist ein komplettes Filtersystem aus der Excellent-Serie, in dem automatische mechanische Trommelfiltration und biologische Filtration kombiniert werden. Das System wurde für Teiche und Koi-Teiche entwickelt und kann, abhängig von der technischen Aufstellung der Anlage, als Gravity- oder Pump-Ausführung gewählt werden. Darüber hinaus ist ein passendes Trickle-Filter erhältlich, mit dem die biologische Filterkapazität weiter erweitert werden kann.

Dadurch kann das WMC Combi Drum 20/25-System an verschiedene Arten von Teichanlagen angepasst werden.

Automatische mechanische Filtration

Der erste Teil des Combi Drum übernimmt die mechanische Filtration. Die Trommel hat eine Größe von Ø 400 × 400 mm und ist mit einem PP-Sieb mit Edelstahlfiltergitter mit einer Maschenweite von 120 Mikron ausgestattet.

Das Teichwasser fließt durch das Filtergitter, wobei feine feste Schmutzpartikel zurückgehalten werden. Je mehr das Filtergitter verschmutzt, desto mehr verändert sich der Wasserstand im System. Der Schwimmerschalter registriert dies und aktiviert automatisch einen Spülzyklus.

Während dieses Zyklus wird die Trommel gedreht und durch die interne Spülpumpe abgespritzt. Der abgespülte Schmutz wird aus dem Filtersystem abgeführt. Dadurch muss der mechanische Filterteil nicht ständig manuell gereinigt werden.

Biologische Filtration

Nach der mechanischen Filtration fließt das Wasser weiter durch den biologischen Teil des Combi Drum. Hier können biologische Filtermaterialien platziert werden, auf denen sich Bakterien ansiedeln können.

Der Combi Drum 20/25 verfügt über zwei Luftzufuhren von 50 × 300 mm für den biologischen Filterteil. Filtermaterialien wie Hel-X und japanische Matten sind optional erhältlich und können auf der Grundlage der gewünschten biologischen Filteraufstellung gewählt werden.

80 Watt High Output UV-C

Sowohl die Gravity- als auch die Pump-Ausführung ist mit zwei integrierten 40-Watt-High-Output-UV-C-Einheiten ausgestattet, die zusammen 80 Watt UV-C leisten.

Dadurch werden mechanische Filtration, biologische Filtration und UV-C in einem Filtersystem kombiniert.

Interne Spülpumpe und Steuerbox

Der Combi Drum 20/25 wird standardmäßig mit einer internen Edelstahl-Spülpumpe und einer Filtreau Excellent Steuerbox geliefert.

Die Spülpumpe liefert einen Druck von 4 bar und hat eine Leistung von 800 Watt. Zum Antrieb der Trommel wird ein Industriemotor mit 130 Nm und 60 Watt eingesetzt.

Die Excellent Steuerbox übernimmt die automatische Reinigung über den Schwimmerschalter. Darüber hinaus ist eine manuelle Bedienung zum Drehen und Spülen möglich. Die Standardspülzeit der Trommel beträgt ca. 10 Sekunden.

Gravity, Pump oder Trickle

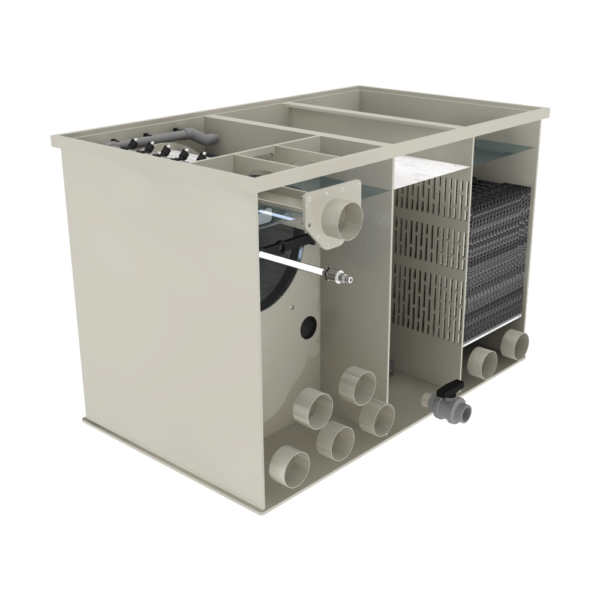

Innerhalb der WMC Combi Drum 20/25-Serie kann zwischen verschiedenen Ausführungen gewählt werden. Welche Variante am besten geeignet ist, hängt von der technischen Aufstellung des Teichs und der gewünschten Filterkapazität ab.

WMC Combi Drum 20/25 Gravity - Filtreau

Die Gravity-Ausführung ist für eine Gravity-Anlage vorgesehen. Hierbei wird das Filtersystem auf der richtigen Höhe im Verhältnis zum Teich platziert. Das Teichwasser fließt durch Schwerkraft beispielsweise aus Bodenabläufen und Skimmern zum Filter. Die Teichpumpe wird nach dem Filtersystem platziert.

Die Gravity-Ausführung hat einen maximalen Durchfluss von 25 m³/h. Filtreau gibt ein maximales Teichvolumen von 50 m³ und maximal 25 m³ bei einem Koi-Teich an.

Diese Ausführung verfügt über drei Einlässe von 110 mm und zwei Auslässe von 110 mm.

WMC Combi Drum 20/25 Pump - Filtreau

Die Pump-Ausführung ist für eine pumpengeführte Anlage vorgesehen. Hierbei pumpt eine Teichpumpe das Wasser aus dem Teich zum Filtersystem.

Diese Ausführung ist praktisch, wenn eine Gravity-Aufstellung nicht möglich oder nicht erwünscht ist. Die Pump-Ausführung hat einen maximalen Durchfluss von 20 m³/h und ist laut Filtreau für Teiche bis 40 m³ geeignet. Für Koi-Teiche wird maximal 20 m³ angegeben.

Auch diese Ausführung verfügt über drei Einlässe von 110 mm und zwei Auslässe von 110 mm.

Trickle für WMC Combi Drum 20/25 - Filtreau

Als Ergänzung zum Combi Drum 20/25 ist ein spezieller Trickle-Filter erhältlich. Der Trickle-Filter wurde entwickelt, um die biologische Filtration weiter zu erweitern.

Bei einem Trickle-Filter wird das Wasser über das biologische Filtermaterial verteilt und fließt anschließend durch den Filter nach unten. Durch den intensiven Kontakt zwischen Wasser, Luft und Filtermaterial entsteht eine sauerstoffreiche Umgebung für die Bakterien, die an der biologischen Filtration beteiligt sind.

Der passende Trickle hat einen maximalen Durchfluss von 20 m³/h, einen 63-mm-Einlass und Abmessungen von 660 × 320 × 882 mm.

Welche Ausführung wählen?

Wählen Sie den WMC Combi Drum 20/25 Gravity, wenn der Teich als Gravity-Anlage aufgebaut ist und ein maximaler Durchfluss von bis zu 25 m³/h gewünscht ist.

Wählen Sie den WMC Combi Drum 20/25 Pump, wenn das Teichwasser mit einer Pumpe zum Filtersystem geführt wird. Diese Ausführung hat einen maximalen Durchfluss von 20 m³/h.

Wählen Sie den passenden Trickle-Filter, wenn Sie den Combi Drum 20/25 mit zusätzlicher biologischer Filtration und einem sauerstoffreichen Filterschritt erweitern möchten.

Wichtige Punkte

• Filtersystem aus der Filtreau Excellent-Serie
• Kombiniert mechanische und biologische Filtration
• Erhältlich als Gravity- und Pump-Ausführung
• Passender Trickle-Filter erhältlich
• Trommel: Ø 400 × 400 mm
• Filtergitter: 120 Mikron
• Industrieller Antriebsmotor: 130 Nm / 60 Watt
• Interne Edelstahl-Spülpumpe: 4 bar / 800 Watt
• 2 × 40 Watt High Output UV-C
• Gesamte UV-C-Kapazität: 80 Watt
• 2 × 50 × 300 mm Luftzuführung
• Filtreau Excellent Steuerbox bei Gravity und Pump enthalten
• Gravity: maximaler Durchfluss 25 m³/h
• Gravity: Teiche bis 50 m³ und Koi-Teiche bis 25 m³
• Pump: maximaler Durchfluss 20 m³/h
• Pump: Teiche bis 40 m³ und Koi-Teiche bis 20 m³
• Gravity und Pump: 3 × 110 mm Einlass und 2 × 110 mm Auslass
• Trickle: maximaler Durchfluss 20 m³/h
• Trickle: 63 mm Einlass
• Trickle-Abmessungen: 660 × 320 × 882 mm
• Biologische Filtermaterialien sind optional erhältlich

Bedienungsanleitung

WMC Combi Drum 20/25 Filtersystem - Filtreau

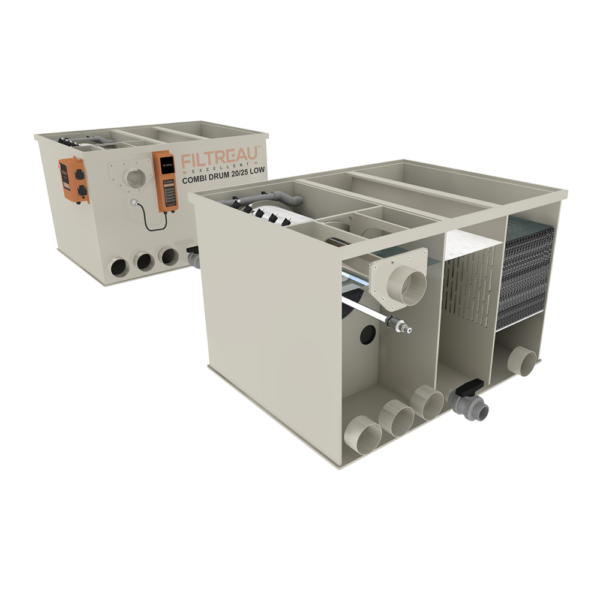

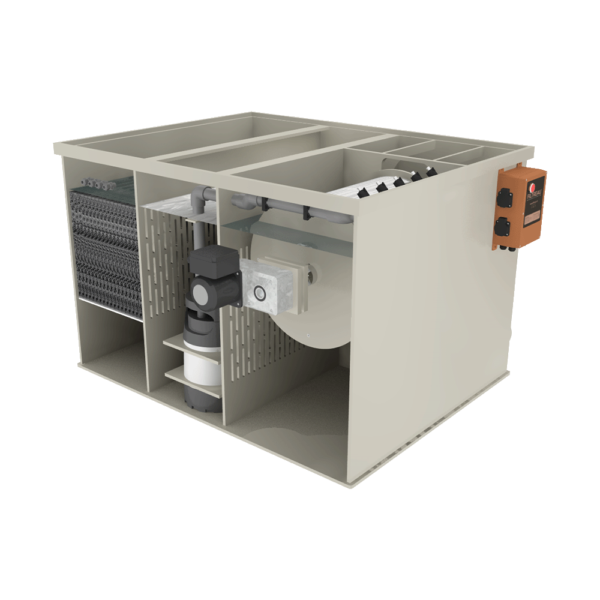

Der Filtreau WMC Combi Drum 20/25 Low ist ein kompakter Kombi-Filter aus der Excellent-Serie, der automatische mechanische Filtration und biologische Filtration kombiniert. Durch die geringe Bauhöhe von 750 mm ist dieses Modell für Filterräume interessant, in denen die verfügbare Höhe begrenzt ist.

Innerhalb dieser Serie kann zwischen dem WMC Combi Drum 20/25 Low Gravity und dem WMC Combi Drum 20/25 Low Pump gewählt werden. Darüber hinaus ist ein speziell passendes Trickle für den Combi Drum 20/25 Low erhältlich, um die biologische Filtration weiter zu erweitern.

Automatische Trommelfiltration

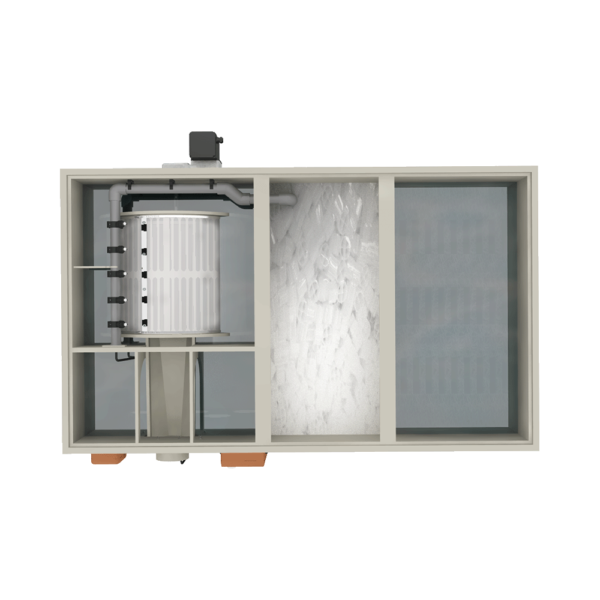

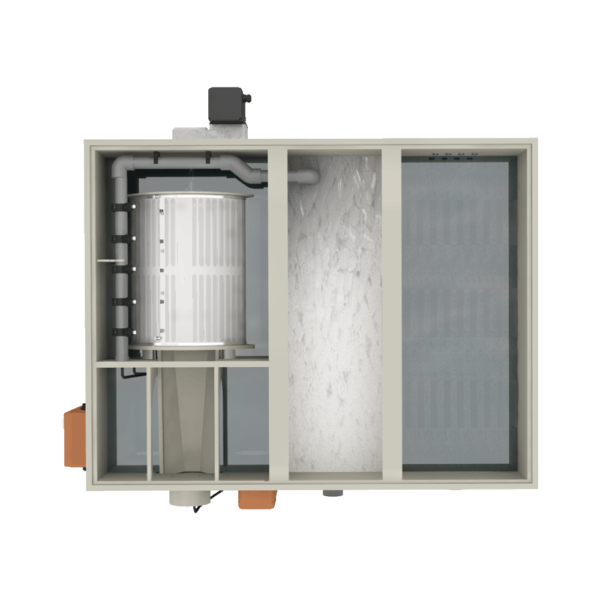

Der mechanische Teil besteht aus einer Trommel mit Ø 400 × 400 mm. Das flexible PP-Siebpanel ist mit feinem Edelstahlgitter mit einer Maschenweite von 120 Mikron ausgestattet. Teichwasser strömt von der Innenseite durch das Filtermaterial, wobei feine Schmutzpartikel auf dem Siebpanel zurückbleiben.

Wenn das Gitter verschmutzt ist, ändert sich der Wasserspiegel im Filter. Der Schwimmerschalter registriert dies und aktiviert automatisch einen Spülzyklus. Die Trommel beginnt zu drehen und Edelstahldüsen reinigen das Gitter. Der abgespülte Schmutz wird über die Spülrinne aus dem Filtersystem abgeführt.

Dadurch werden Schmutzpartikel aus der Wasserzirkulation entfernt, anstatt dass sie im biologischen Filterbereich zurückbleiben.

Mechanische und biologische Filtration kombiniert

Nach der mechanischen Filtration strömt das Wasser in den biologischen Teil des Kombi-Filters. Hier können sich Bakterien auf dem verwendeten Filtermaterial ansiedeln und zur biologischen Verarbeitung von Abfallstoffen im Teichwasser beitragen.

Der biologische Teil ist mit zwei Belüftungen von 50 × 300 mm ausgestattet.

Der Combi Drum 20/25 Low wird standardmäßig ohne japanische Matten und Hel-X geliefert. Diese biologischen Filtermaterialien sind optional erhältlich. Dadurch kann der biologische Teil nach Wunsch eingerichtet werden.

Low Gravity Ausführung

Der WMC Combi Drum 20/25 Low Gravity ist für eine schwerkraftgeführte Teichanlage vorgesehen. Hierbei wird der Filter in der richtigen Höhe zum Teichwasser platziert und das Wasser strömt über beispielsweise Bodenabläufe und Skimmer zum Filter.

Die Gravity-Ausführung hat einen maximalen Durchfluss von 25 m³ pro Stunde. Filtreau gibt ein maximales Teichvolumen von 50 m³ an. Für einen Koiteich werden maximal 25 m³ angegeben.

Die Gravity-Ausführung verfügt über 3 Einlässe von 110 mm und 2 Auslässe von 110 mm.

Low Pump Ausführung

Der WMC Combi Drum 20/25 Low Pump wurde für eine pumpengeführte Anlage entwickelt. Hierbei wird das Teichwasser zuerst von einer Teichpumpe angesaugt und anschließend zum Filter gepumpt.

Diese Ausführung hat einen maximalen Durchfluss von 20 m³ pro Stunde. Das maximale angegebene Teichvolumen beträgt 40 m³ und für einen Koiteich werden maximal 20 m³ angegeben.

Auch die Pump-Ausführung verfügt über 3 Anschlüsse von 110 mm auf der Einlassseite und 2 Anschlüsse von 110 mm auf der Auslassseite.

Bei sowohl dem Low Gravity als auch dem Low Pump betragen die Abmessungen 1160 × 902 × 750 mm.

Passendes Low Trickle

Neben den beiden Combi Drum-Ausführungen ist ein speziell entwickeltes Trickle für den WMC Combi Drum 20/25 Low erhältlich. Dies ist ein ergänzendes biologisches Filtermodul und somit kein Ersatz für die Gravity- oder Pump-Ausführung.

Das Trickle lässt das Wasser über das biologische Filtermaterial nach unten fließen. Dadurch kommt das Wasser intensiv mit Luft in Kontakt und es entsteht eine sauerstoffreiche Umgebung für die Bakterien im Filtermaterial.

Das passende Low Trickle hat einen maximalen Durchfluss von 20 m³ pro Stunde und einen Wassereinlass von 63 mm. Die Abmessungen betragen 660 × 320 × 822 mm.

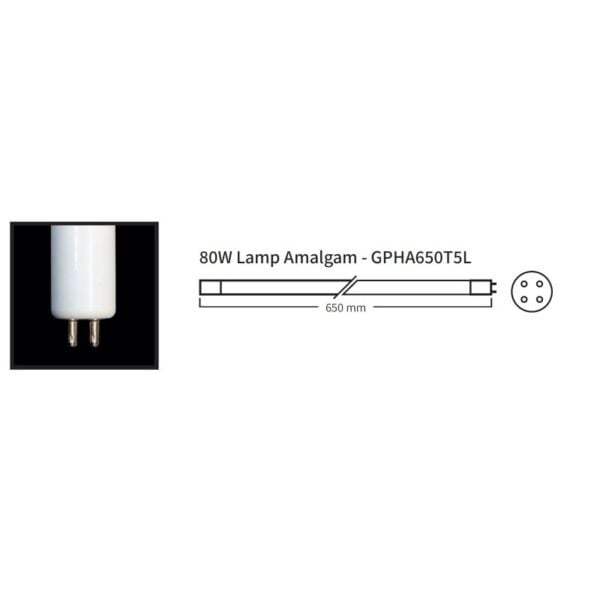

Integrierte 80 Watt High Output UV-C

Sowohl der Low Gravity als auch der Low Pump ist mit einer eingebauten 80 Watt High Output UV-C-Einheit ausgestattet. Dadurch wird die UV-C-Behandlung direkt in das Filtersystem integriert.

Die UV-C-Einheit behandelt das vorbeiströmende Wasser und unterstützt die Klarheit des Teichs, indem sie unter anderem Schwebegalgen reduziert.

Interne Edelstahl-Spülpumpe

Für die automatische Reinigung verfügt der Filter über eine interne Edelstahl-Spülpumpe. Gemäß den aktuellen Filtreau-Spezifikationen handelt es sich um eine 4-bar-Spülpumpe mit einer Leistung von 800 Watt bei 220 Volt.

Diese Pumpe liefert das Spülwasser für die Edelstahl-Düsen, mit denen das 120-Mikron-Filtergitter automatisch gereinigt wird.

Industrieller Antrieb

Die Trommel wird von einem industriellen Motor mit 130 Nm und einer Leistung von 60 Watt bei 220/230 Volt angetrieben. Dieser Antrieb sorgt dafür, dass die Trommel während jedes Reinigungszyklus gedreht wird.

Excellent-Steuerungsbox inklusive

Der Low Gravity und Low Pump werden mit der Filtreau Excellent-Steuerungsbox geliefert. Diese regelt unter anderem die automatische Spülung über den Schwimmerschalter.

Darüber hinaus bietet die Steuerungsbox eine manuelle Bedienung für das Drehen und Spülen. Die Standard-Spülzeit der Trommel beträgt 10 Sekunden. Bei der Gravity-Ausführung ist der Spülstand einstellbar; bei der pumpengeführten Ausführung ist dies nicht einstellbar.

Welche Ausführung wählen?

Low Gravity:
Für schwerkraftgeführte Teiche, bei denen das Wasser über große Leitungen aus dem Teich zum Filter strömt. Maximaler Durchfluss 25 m³/h, maximales Teichvolumen 50 m³ und maximal 25 m³ bei einem Koiteich.

Low Pump:
Für pumpengeführte Systeme, bei denen eine Teichpumpe das Wasser zum Filter transportiert. Maximaler Durchfluss 20 m³/h, maximales Teichvolumen 40 m³ und maximal 20 m³ bei einem Koiteich.

Low Trickle:
Ein ergänzendes biologisches Filtermodul für den Combi Drum 20/25 Low. Maximaler Durchfluss 20 m³/h und ausgestattet mit einem 63 mm Wassereinlass. Vorgesehen, um die biologische Kapazität und sauerstoffreiche Filtration weiter zu erweitern.

Wichtige Punkte

• Erhältlich als Low Gravity und Low Pump
• Passendes Low Trickle separat erhältlich
• Geringe Bauhöhe von 750 mm
• Low Gravity maximaler Durchfluss: 25 m³/h
• Low Gravity maximales Teichvolumen: 50 m³
• Low Gravity maximaler Koiteich: 25 m³
• Low Pump maximaler Durchfluss: 20 m³/h
• Low Pump maximales Teichvolumen: 40 m³
• Low Pump maximaler Koiteich: 20 m³
• Low Trickle maximaler Durchfluss: 20 m³/h
• Trommelabmessungen: Ø 400 × 400 mm
• Filtergitter: 120 Mikron
• 3 × 110 mm Einlass und 2 × 110 mm Auslass
• Interne Edelstahl-Spülpumpe: 4 bar / 800 Watt
• Industrieller Antriebsmotor: 130 Nm / 60 Watt
• Eingebaute 80 Watt High Output UV-C
• Biologische Belüftung: 2 × 50 × 300 mm
• Excellent-Steuerungsbox inklusive
• Abmessungen Gravity/Pump: 1160 × 902 × 750 mm
• Abmessungen Trickle: 660 × 320 × 822 mm
• Trickle mit 63 mm Einlass
• Filter wird ohne japanische Matten und Hel-X geliefert

Bedienungsanleitung

WMC Combi Drum 20/25 Low Trommelfilter - Filtreau

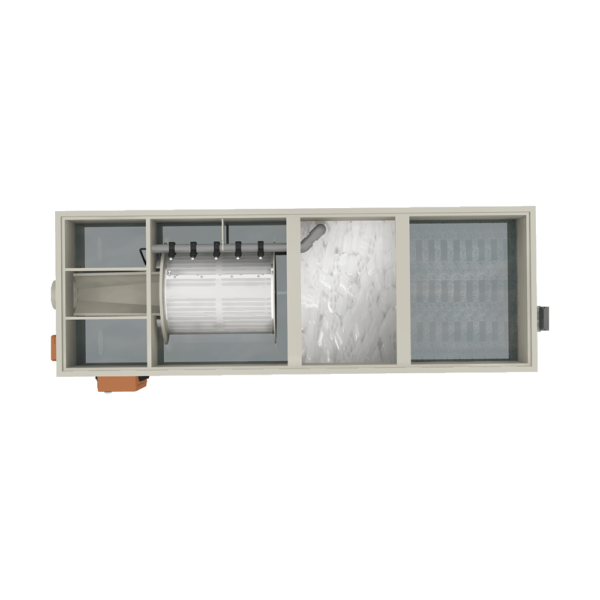

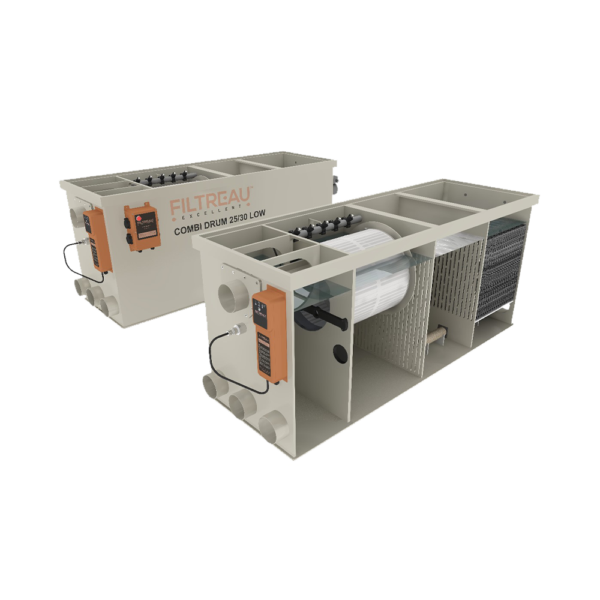

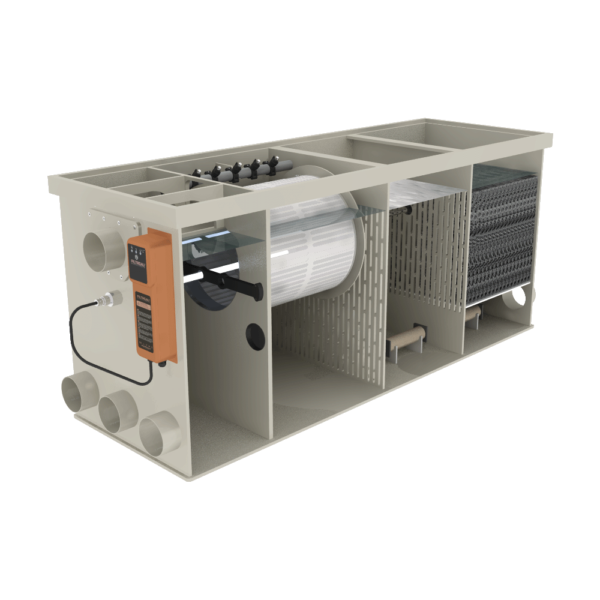

Die WMC Combi Drum 25/30 Low In Line - Filtreau ist ein komplettes Teichfiltersystem aus der Excellent-Serie. Das System kombiniert eine automatische mechanische Trommelfiltration mit einem biologischen Filterteil und verfügt über eine niedrige, längliche In-Line-Bauweise. Mit einer Höhe von 750 mm ist diese Ausführung für Filterräume interessant, in denen die verfügbare Höhe begrenzt ist.

Innerhalb dieser Serie sind drei zusammengehörige Ausführungen erhältlich:

• WMC Combi Drum 25/30 Low In Line Gravity
• WMC Combi Drum 25/30 Low In Line Pump
• Trickle für WMC Combi Drum 25/30 Low In Line

Die Gravity- und Pump-Ausführung sind komplette Combi Drum Filtersysteme. Der Unterschied liegt hauptsächlich in der Art und Weise, wie das Wasser zum Filter geleitet wird, und im maximalen Durchfluss. Die Trickle ist ein ergänzendes biologisches Filtermodul, das oben auf das Filtersystem gesetzt wird.

Mechanische Filtration mit Trommelfilter

Der erste Filterschritt besteht aus einer Trommel mit Ø400 × 400 mm. Schmutzpartikel werden aus dem Teichwasser gefiltert, bevor das Wasser in den biologischen Teil strömt.

Wenn sich Schmutz auf dem Filtervlies ansammelt, kann das Wasser nicht mehr so leicht durch die Trommel fließen. Ein Edelstahl-Schwimmerschalter registriert die Änderung des Wasserspiegels und aktiviert anschließend automatisch die Spülfunktion.

Während dieses Reinigungszyklus dreht sich die Trommel und die Filteroberfläche wird von außen durch die Sprühdüsen gereinigt. Der abgespülte Schmutz wird über die Schmutzabführung aus dem System entfernt.

SPG XL Antriebsmotor

Die Trommel wird von einem industriellen SPG XL Motor angetrieben. Dieser liefert ein Drehmoment von 130 Nm und hat eine Leistung von 60 Watt bei 220 Volt.

Filtreau hat diesen Antriebsmotor speziell für die Trommelfilter entwickelt. Der automatische Antrieb sorgt dafür, dass die Trommel während eines Spülzyklus gedreht wird und die gesamte Filteroberfläche gereinigt werden kann.

Interne Edelstahl-Spülpumpe

Für die automatische Reinigung der Trommel ist eine interne Edelstahl-Spülpumpe eingebaut. Diese liefert einen Druck von 5 bar und hat eine Leistung von 600 Watt bei 220 Volt.

Die Spülpumpe arbeitet zusammen mit den Sprühdüsen und dem Trommelantrieb. Dadurch kann der Filter automatisch gereinigt werden, sobald der Schwimmerschalter anzeigt, dass ein Spülzyklus erforderlich ist.

Biologisches Filterteil

Nach der mechanischen Filtration strömt das Wasser weiter in den biologischen Teil der Combi Drum. Hier kann biologisches Filtermaterial platziert werden, auf dem sich Bakterien entwickeln können, die zur biologischen Verarbeitung von Abfallstoffen beitragen.

Für den biologischen Filterraum verfügt das System über 2 Luftzufuhren von 50 × 300 mm.

Die WMC Combi Drum 25/30 Low In Line wird ohne Matten und Hel-X geliefert. Diese Filtermaterialien sind optional erhältlich, sodass der biologische Teil nach Wunsch eingerichtet werden kann.

Integrierte 80 Watt High Output UV-C

Sowohl die Gravity- als auch die Pump-Ausführung ist mit einer integrierten 80 Watt High Output UV-C-Einheit ausgestattet.

Damit werden verschiedene Bestandteile der Wasseraufbereitung in einem Filtersystem kombiniert: mechanische Trommelfiltration, biologische Filtration und UV-C-Behandlung.

WMC Combi Drum 25/30 Low In Line Gravity

Die Gravity-Ausführung ist für eine Installation gedacht, bei der das Teichwasser durch Schwerkraft zum Filtersystem strömt. Der Filter wird dafür auf dem richtigen Niveau im Verhältnis zum Teich platziert. Die Teichpumpe befindet sich nach dem Filtersystem und pumpt das gefilterte Wasser zurück in den Teich.

Die Gravity-Ausführung hat laut Filtreau einen maximalen Durchfluss von 25 m³/h und ist für ein Teichvolumen bis 50 m³ angegeben.

Die Anschlüsse bestehen aus 3 Einlässen von 110 mm und 2 Auslässen von 110 mm.

WMC Combi Drum 25/30 Low In Line Pump

Bei der Pump-Ausführung steht die Teichpumpe vor dem Filtersystem. Die Pumpe führt das Teichwasser zur Combi Drum, wonach das Wasser mechanisch und biologisch gefiltert wird.

Die Pump-Ausführung hat einen maximalen Durchfluss von 20 m³/h und ist von Filtreau für ein Teichvolumen bis 40 m³ angegeben.

Auch diese Ausführung verfügt über 3 Einlässe von 110 mm und 2 Auslässe von 110 mm.

Gravity oder Pump?

Die Wahl zwischen Gravity und Pump wird hauptsächlich durch die Aufstellung der Teichanlage bestimmt.

Bei Gravity strömt das Teichwasser durch Schwerkraft zum Filter und die Teichpumpe steht auf der sauberen Seite. Diese Ausführung hat einen maximalen Durchfluss von 25 m³/h und ein angegebenes maximales Teichvolumen von 50 m³.

Bei Pump wird das Teichwasser zuerst von einer Pumpe angesaugt und anschließend zum Filter geführt. Diese Ausführung verarbeitet maximal 20 m³/h und hat ein angegebenes maximales Teichvolumen von 40 m³.

Beide Ausführungen haben dieselben Hauptabmessungen von 1935 × 590 × 750 mm und verfügen über dieselbe Ø400 × 400 mm Trommel, 130 Nm Antriebsmotor, interne Edelstahl-Spülpumpe und 80 Watt High Output UV-C.

Trickle für die 25/30 Low In Line

Filtreau hat für diese In-Line-Serie auch eine spezielle Trickle-Ausführung. Die Trickle wird oben auf das Filtersystem gesetzt und fügt einen zusätzlichen biologischen Filterschritt hinzu.

Das Wasser wird über das biologische Filtermaterial verteilt und strömt anschließend durch das Material nach unten. Dadurch entsteht ein intensiver Kontakt zwischen dem Teichwasser, dem Filtermaterial und der Luft.

Die Trickle ersetzt also nicht die Gravity- oder Pump-Ausführung. Es ist ein ergänzendes biologisches Filtermodul für die WMC Combi Drum 25/30 Low In Line.

Der Trickle-Teil hat eine Breite von 860 mm und eine Tiefe von 320 mm und ist speziell dafür entwickelt, mit dieser In-Line Combi Drum kombiniert zu werden.

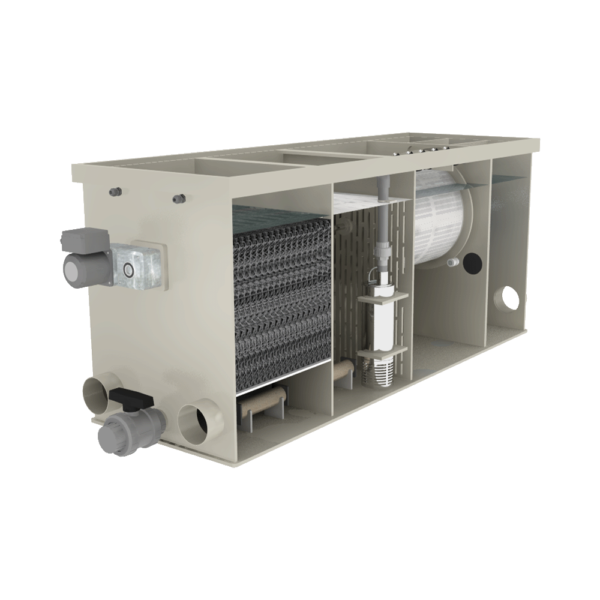

Niedrige In-Line-Aufstellung

Der Unterschied zur regulären WMC Combi Drum 25/30 Low liegt vor allem in der In-Line-Bauweise. Die Einheit ist 1935 mm lang, 590 mm breit und 750 mm hoch.

Diese längliche Konstruktion kann praktisch sein, wenn der Technikraum vor allem in der Länge verfügbar ist. Berücksichtigen Sie bei der Planung des Filterraums neben den Außenmaßen auch Platz für Leitungen, Schmutzabführung, Bedienung und Wartung.

Wichtige Punkte

• Teil der Filtreau Excellent-Serie
• Spezielle Low In Line-Ausführung
• Erhältlich als Gravity und Pump
• Spezielle passende Trickle erhältlich
• Mechanische und biologische Filtration in einem System
• Trommel: Ø400 × 400 mm
• Industrieller SPG XL Antriebsmotor: 130 Nm / 60 Watt / 220 Volt
• Interne Edelstahl-Spülpumpe: 5 bar / 600 Watt / 220 Volt
• Integriertes UV-C: 1 × 80 Watt High Output
• Luftzuführung: 2 × 50 × 300 mm
• Steuerungsbox inklusive
• Gravity: maximaler Durchfluss 25 m³/h
• Gravity: maximales Teichvolumen 50 m³
• Pump: maximaler Durchfluss 20 m³/h
• Pump: maximales Teichvolumen 40 m³
• Gravity und Pump: 3 × 110 mm Einlass
• Gravity und Pump: 2 × 110 mm Auslass
• Abmessungen Gravity und Pump: 1935 × 590 × 750 mm
• Trickle-Teil: 860 × 320 mm
• Filter werden ohne Matten und Hel-X geliefert
• Matten und Hel-X sind optional erhältlich

Bedienungsanleitung

WMC Combi Drum 25/30 Low In Line Trommelfilter - Filtreau

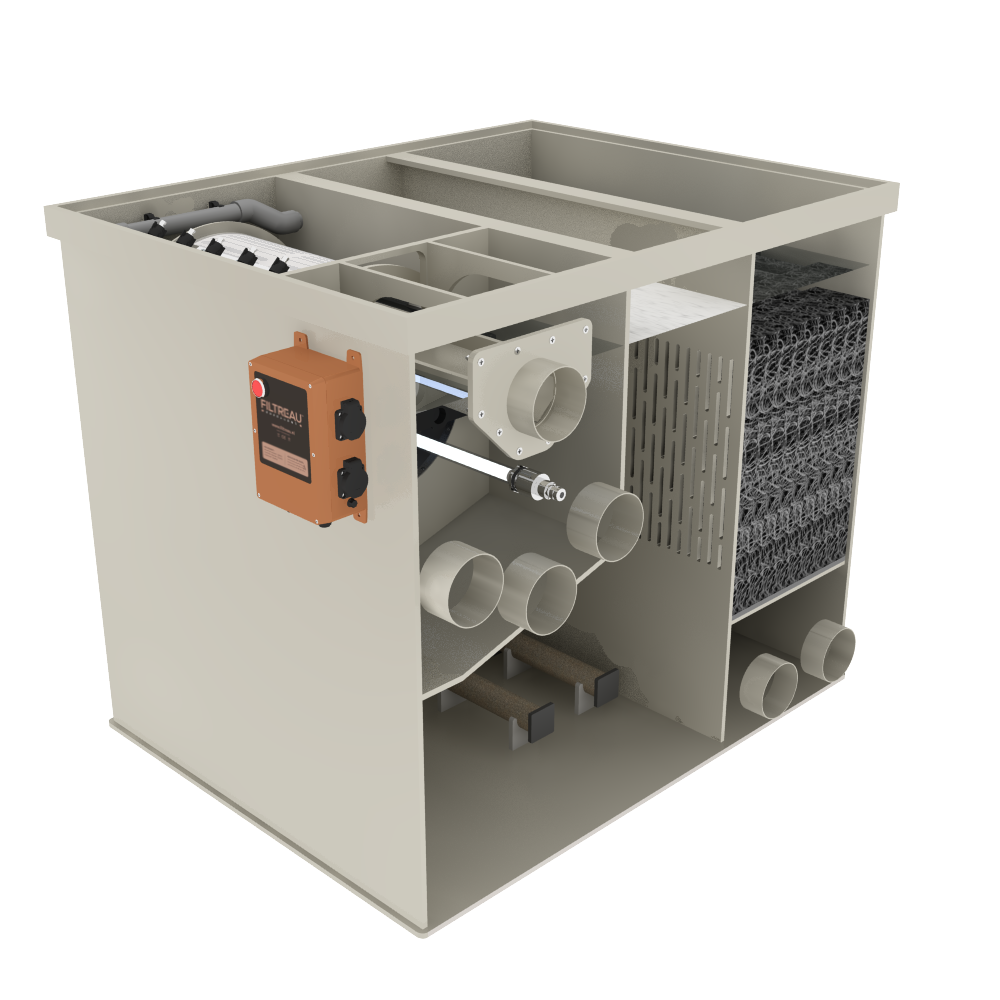

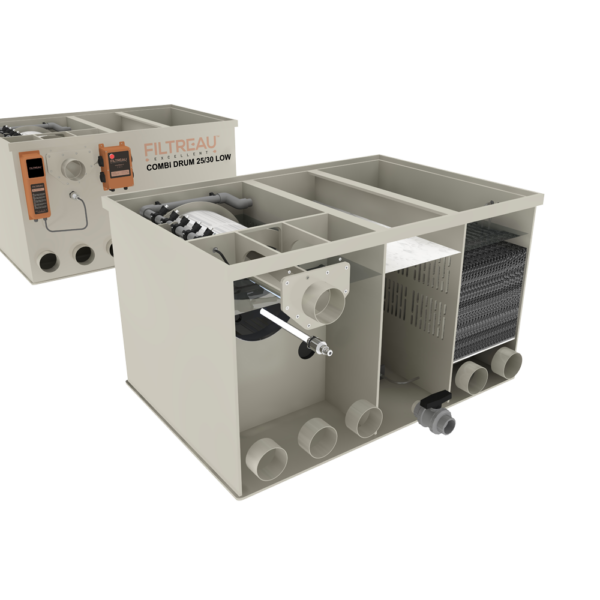

Der WMC Combi Drum 25/30 Low - Filtreau ist ein komplettes Filtersystem aus der Excellent-Serie zur mechanischen und biologischen Filtration von Teichwasser. Charakteristisch für diese Low-Ausführung ist die geringe Höhe von 750 mm. Dadurch ist das System für Filterräume geeignet, in denen weniger Höhe zur Verfügung steht.

Für den WMC Combi Drum 25/30 Low kann zwischen drei zueinander passenden Ausführungen gewählt werden:

• WMC Combi Drum 25/30 Low Gravity
• WMC Combi Drum 25/30 Low Pump
• Trickle für WMC Combi Drum 25/30 Low

Die Gravity- und Pump-Ausführung sind komplette Combi Drum Filtersysteme. Die Trickle ist ein ergänzendes biologisches Filtermodul, das oben auf das Filtersystem gesetzt wird.

Mechanische und biologische Filtration

Der Combi Drum kombiniert zwei wichtige Schritte der Teichfiltration in einem System. Im Trommelteil wird Schmutz mechanisch aus dem Wasser entfernt. Anschließend fließt das Wasser durch den biologischen Teil, wo geeignetes biologisches Filtermaterial platziert werden kann.

Die Trommel hat eine Größe von Ø400 × 400 mm und ist mit einem PP-Screen mit Edelstahlgitter von 120 Mikron ausgestattet. Dadurch werden feine Schmutzpartikel aus dem Wasserstrom entfernt, bevor das Wasser den biologischen Teil erreicht.

Die Filter werden standardmäßig ohne Matten und Hel-X geliefert. Japanische Matten und Hel-X sind optional erhältlich.

Automatische Reinigung

Der WMC Combi Drum 25/30 Low ist mit einer automatischen Reinigung über einen Schwimmerschalter ausgestattet. Wenn das Filtergitter verschmutzt ist, wird ein Spülzyklus aktiviert.

Die Trommel wird von einem Industriemotor mit 130 Nm und 60 Watt bei 220 Volt angetrieben. Eine interne Edelstahl-Spülpumpe reinigt das Filtergitter unter hohem Druck.

Laut den aktuellen Filtreau-Spezifikationen ist diese interne Spülpumpe mit einem Druck von 5 bar und einer Leistung von 750 Watt bei 220 Volt ausgestattet.

Excellent-Steuerbox

Die Gravity- und Pump-Ausführung werden inklusive der Filtreau Excellent Steuerbox geliefert. Diese steuert unter anderem den Trommelmotor, die Spülpumpe, die Teichpumpe und die integrierte UV-C-Anlage.

Die Steuerbox verfügt über eine automatische Reinigung über den Schwimmer und eine Handbedienung zum Drehen und Spülen. Die Spülzeit der Trommel beträgt standardmäßig 10 Sekunden.

Bei der Gravity-Ausführung ist der Spülpegel einstellbar. Bei der pumpengeführten Ausführung ist der Spülpegel nicht einstellbar.

Darüber hinaus verfügt die Excellent Steuerbox über Sicherheitsfunktionen für das Filtersystem.

Integrierte 80-Watt-High-Output-UV-C

Sowohl die Gravity- als auch die Pump-Ausführung verfügt über eine integrierte 80-Watt-High-Output-UV-C-Einheit.

Dadurch werden mechanische Filtration, biologische Filtration und UV-C-Behandlung in einem Filtersystem kombiniert. Daher muss für diese Funktion nicht zwingend eine separate externe UV-C-Einheit neben dem Filter aufgestellt werden.

WMC Combi Drum 25/30 Low Gravity

Die Gravity-Ausführung ist für eine Gravity-Anlage vorgesehen. Hierbei wird der Filter auf der richtigen Höhe im Verhältnis zum Teich platziert. Das Wasser fließt beispielsweise über Bodendrains und Skimmer durch Schwerkraft in Richtung des Filtersystems.

Die Teichpumpe wird nach dem Filter platziert und pumpt das gefilterte Wasser zurück in den Teich.

Die Gravity-Ausführung hat einen maximalen Durchfluss von 30 m³/h. Filtreau gibt ein maximales Teichvolumen von 50 m³ an. Für einen Teich mit Koi beträgt das maximal angegebene Volumen 30 m³.

Die Gravity verfügt über 3 Einlässe von 110 mm und 2 Auslässe von 110 mm.

Abmessungen Gravity:
1935 × 590 × 750 mm

WMC Combi Drum 25/30 Low Pump

Die Pump-Ausführung ist für eine pumpengeführte Anlage vorgesehen. Hierbei wird die Teichpumpe vor dem Filtersystem platziert. Das Teichwasser wird also zuerst von der Pumpe angesaugt und anschließend in den Combi Drum geleitet.

Diese Ausführung hat einen maximalen Durchfluss von 20 m³/h. Das maximal angegebene Teichvolumen beträgt 40 m³. Für einen Teich mit Koi gibt Filtreau maximal 20 m³ an.

Auch die Pump-Ausführung hat 3 Einlässe von 110 mm und 2 Auslässe von 110 mm.

Abmessungen Pump:
1935 × 590 × 750 mm

Unterschied zwischen Gravity und Pump

Der wichtigste Unterschied zwischen der Gravity- und der Pump-Ausführung liegt in der Art und Weise, wie der Filter in die Teichanlage integriert wird, und in der maximalen Kapazität.

Gravity:
Maximaler Durchfluss von 30 m³/h
Maximales Teichvolumen von 50 m³
Maximal 30 m³ bei einem Koiteich
Teichpumpe wird nach dem Filter platziert
Spülpegel ist einstellbar

Pump:
Maximaler Durchfluss von 20 m³/h
Maximales Teichvolumen von 40 m³
Maximal 20 m³ bei einem Koiteich
Teichpumpe wird vor dem Filter platziert
Spülpegel ist nicht einstellbar

Die übrigen wichtigen technischen Komponenten sind bei beiden Ausführungen gleich, darunter die Ø400 × 400 mm Trommel, das 120-Mikron-Sieb, der 130-Nm-Antriebsmotor, die interne Spülpumpe und die integrierte 80-Watt-High-Output-UV-C.

Trickle für WMC Combi Drum 25/30 Low

Neben der Gravity- und Pump-Ausführung gibt es einen speziell passenden Trickle-Filter für den WMC Combi Drum 25/30 Low.

Die Trickle ist kein Ersatz für das Combi Drum Filtersystem. Es ist eine Erweiterung, die oben auf das Filtersystem gesetzt wird und zusätzliche biologische Filterwirkung hinzufügt.

Das Wasser wird über eine Verteilerwanne über das biologische Filtermaterial verteilt. Anschließend fließt das Wasser durch das Filtermaterial nach unten, wobei viel Kontakt zwischen Wasser, Luft und der biologischen Filteroberfläche entsteht.

Die Trickle hat einen maximalen Durchfluss von 20 m³/h und verfügt über einen 63-mm-Einlass.

Abmessungen Trickle:
860 × 320 × 822 mm

Welche Ausführung wählen?

Wählen Sie die Gravity, wenn der Teich und der Filterraum für eine Gravity-Anlage vorbereitet sind. Diese Ausführung hat mit 30 m³/h den höchsten maximalen Durchfluss und ist für Teiche bis maximal 50 m³ oder 30 m³ bei einem Koiteich geeignet.

Wählen Sie die Pump, wenn das Wasser mit einer Teichpumpe zum Filtersystem geleitet wird. Diese Ausführung verarbeitet maximal 20 m³/h und ist für Teiche bis 40 m³ oder maximal 20 m³ bei einem Koiteich geeignet.

Die passende Trickle kann dem Filtersystem hinzugefügt werden, wenn zusätzliche biologische Filterkapazität gewünscht ist.

Wichtige Punkte

• Teil der Filtreau Excellent-Serie
• Erhältlich als Gravity und Pump
• Passende Trickle-Erweiterung verfügbar
• Niedrige Ausführung mit einer Höhe von 750 mm
• Mechanische und biologische Filtration in einem Filtersystem
• Trommel: Ø400 × 400 mm
• PP-Screen mit Edelstahlgitter: 120 Mikron
• Industriemotor: 130 Nm / 60 Watt / 220 Volt
• Interne Edelstahl-Spülpumpe: 5 bar / 750 Watt / 220 Volt
• Integrierte UV-C-Einheit: 80 Watt High Output
• Luftzufuhr: 2 × 50 × 300 mm
• Excellent Steuerbox inklusive
• Gravity: maximaler Durchfluss 30 m³/h
• Gravity: maximal 50 m³ Teich oder 30 m³ Koiteich
• Pump: maximaler Durchfluss 20 m³/h
• Pump: maximal 40 m³ Teich oder 20 m³ Koiteich
• Gravity und Pump: 1935 × 590 × 750 mm
• Gravity und Pump: 3 × 110 mm Einlass und 2 × 110 mm Auslass
• Trickle: maximaler Durchfluss 20 m³/h
• Trickle: 63 mm Einlass
• Trickle: 860 × 320 × 822 mm
• Filter wird ohne Matten und Hel-X geliefert
• Japanische Matten und Hel-X sind optional erhältlich

Bedienungsanleitung

WMC Combi Drum 25/30 Low Trommelfilter - Filtreau

Die WMC Combi Drum 25/30 - Filtreau ist ein komplettes Filtersystem aus der Excellent-Linie, in dem mechanische Trommelfiltration und biologische Filtration kombiniert werden. Das System entfernt automatisch Schmutzpartikel aus dem Teichwasser und verfügt außerdem über einen biologischen Filterbereich, in dem geeignetes Filtermaterial eingesetzt werden kann.

Innerhalb der WMC Combi Drum 25/30-Serie gibt es zwei Ausführungen des Kombi-Filters und einen passenden Trickle-Erweiterungsfilter:

• WMC Combi Drum 25/30 Gravity
• WMC Combi Drum 25/30 Pump
• Trickle für WMC Combi Drum 25/30

Die Gravity- und Pump-Ausführung verwenden den gleichen Grundaufbau, sind jedoch für unterschiedliche Installationsarten vorgesehen. Der Trickle ist kein separater, vollständiger Trommelfilter, sondern eine Erweiterung, die oben auf das Filtersystem gesetzt wird, um zusätzliche biologische Filterwirkung zu erzielen.

Mechanische und biologische Filtration kombiniert

Im ersten Teil der Combi Drum befindet sich die Trommel. Das Teichwasser strömt durch das Filtergitter, wodurch Schmutzpartikel zurückgehalten werden. Je mehr das Gitter verschmutzt, desto geringer wird der Wasserdurchfluss. Ein Schwimmerschalter registriert dies und aktiviert automatisch den Spülvorgang.

Während der Reinigung dreht sich die Trommel und das Filtergitter wird mit der internen Spülpumpe abgespritzt. Der abgespülte Schmutz wird über die Schmutzabführung aus dem System entfernt.

Nach der mechanischen Filtration strömt das Wasser weiter in den biologischen Bereich. Hier kann biologisches Filtermaterial eingesetzt werden, auf dem sich Bakterien ansiedeln können. Diese Bakterien spielen eine wichtige Rolle bei der biologischen Verarbeitung von Abfallstoffen im Teichwasser.

Die Filter werden von Filtreau ohne Matten und Hel-X geliefert. Diese Filtermaterialien sind optional erhältlich.

Trommel mit Ø400 × 400 mm

Die WMC Combi Drum 25/30 verfügt über eine Trommel mit Ø400 × 400 mm. Für den Antrieb verwendet Filtreau einen industriellen SPG XL-Antriebsmotor mit 130 Nm, einer Leistung von 60 Watt und 220 Volt.

Der Motor wurde speziell für die Trommelfilter von Filtreau entwickelt und sorgt für das Drehen der Trommel während des automatischen Reinigungsprozesses.

Interne Edelstahl-Spülpumpe

Für die Reinigung des Filtergitters ist eine interne Edelstahl-Spülpumpe vorhanden. Diese liefert einen Druck von 5 bar und hat eine Leistung von 600 Watt.

Da die Spülpumpe in das Filtersystem integriert ist, verfügt der Filter über eine eigene Vorrichtung zur automatischen Reinigung der Trommel.

Integrierte 80-Watt-High-Output-UV-C

Sowohl die Gravity- als auch die Pump-Ausführung ist mit einer integrierten 80-Watt-High-Output-UV-C-Einheit ausgestattet. Damit wird das Teichwasser innerhalb des Filtersystems einer UV-C-Strahlung ausgesetzt.

Dadurch werden Trommelfiltration, biologische Filtration und UV-C-Behandlung in einem Filtersystem kombiniert.

WMC Combi Drum 25/30 Gravity

Die Gravity-Ausführung ist für eine Gravity-Installation vorgesehen. Dabei wird der Filter auf Wasserniveau platziert und das Teichwasser strömt über beispielsweise Bodenabläufe und Skimmer durch Schwerkraft zum Filter.

Nach der Filtration wird das Wasser mit einer Teichpumpe aus dem sauberen Bereich zurück in den Teich gepumpt.

Die Gravity-Ausführung hat 3 Einlässe mit 110 mm und 2 Auslässe mit 110 mm. Der maximale Wasserdurchfluss beträgt 30 m³ pro Stunde und Filtreau gibt für diese Ausführung ein maximales Teichvolumen von 60 m³ an.

WMC Combi Drum 25/30 Pump

Bei der Pump-Ausführung steht die Teichpumpe vor dem Filtersystem. Die Pumpe führt das Teichwasser zur Combi Drum, wonach das gefilterte Wasser aus dem Filter zurück in den Teich strömt.

Diese Ausführung ist interessant für Installationen, bei denen eine Gravity-Installation nicht möglich oder nicht erwünscht ist.

Auch die Pump-Ausführung hat 3 Einlässe mit 110 mm und 2 Auslässe mit 110 mm. Der maximale Wasserdurchfluss beträgt 20 m³ pro Stunde. Filtreau gibt für diese Ausführung ein maximales Teichvolumen von 40 m³ an.

Gravity oder Pump?

Der wichtigste Unterschied zwischen beiden Combi Drum-Ausführungen ist die Position der Teichpumpe und die maximale Kapazität.

Gravity:
Das Wasser strömt durch Schwerkraft zum Filter und die Pumpe steht nach dem Filter. Diese Ausführung hat einen maximalen Durchfluss von 30 m³/h und ein angegebenes maximales Teichvolumen von 60 m³.

Pump:
Die Teichpumpe steht vor dem Filter und pumpt das Wasser zur Combi Drum. Diese Ausführung hat einen maximalen Durchfluss von 20 m³/h und ein angegebenes maximales Teichvolumen von 40 m³.

Beide Ausführungen haben eine Trommel mit Ø400 × 400 mm, einen 130 Nm Antriebsmotor, eine interne Edelstahl-Spülpumpe, integrierte 80-Watt-High-Output-UV-C und eine Steuerbox.

Trickle für Combi Drum 25/30

Für die WMC Combi Drum 25/30 ist außerdem ein spezieller Filtreau Trickle erhältlich. Dieser wird oben auf das Filtersystem gesetzt und ist als Erweiterung der biologischen Filterkapazität vorgesehen.

Bei einem Trickle-Filter wird das Wasser über biologisches Filtermaterial verteilt und strömt anschließend nach unten. Da das Wasser während dieses Prozesses intensiv mit Luft und Filtermaterial in Kontakt kommt, entsteht zusätzlicher Raum für biologische Filtration.

Der Trickle ersetzt also nicht die Gravity- oder Pump-Ausführung. Es ist ein ergänzendes Filtermodul, das mit der Combi Drum 25/30 kombiniert werden kann, wenn zusätzliche biologische Filtration gewünscht ist.

Abmessungen Combi Drum

Die WMC Combi Drum 25/30 Gravity und Pump haben ein angegebenes Format von ca.:

1200 × 1117 × 985 mm

Halten Sie bei der Platzierung ausreichend Platz rund um den Filter frei für Anschluss, Bedienung, Inspektion und Wartung.

Welche Ausführung wählen?

Wählen Sie die Gravity-Ausführung, wenn das Teich- und Leitungssystem als Gravity-System aufgebaut ist und das Wasser durch Schwerkraft zum Filter strömen kann. Diese Ausführung bietet außerdem den höchsten maximalen Durchfluss der beiden.

Wählen Sie die Pump-Ausführung, wenn das Wasser zuerst durch eine Teichpumpe zum Filter geführt wird.

Der passende Trickle kann zu beiden Systemen hinzugefügt werden, wenn zusätzliche biologische Filterwirkung gewünscht ist.

Wichtige Punkte

• Kombi-Filtersystem aus der Filtreau Excellent-Linie
• Erhältlich als Gravity- und Pump-Ausführung
• Passende Trickle-Erweiterung erhältlich
• Kombiniert mechanische und biologische Filtration
• Trommel: Ø400 × 400 mm
• Industrieller SPG XL-Antriebsmotor: 130 Nm / 60 Watt / 220 Volt
• Interne Edelstahl-Spülpumpe: 5 bar / 600 Watt / 220 Volt
• Inklusive Steuerbox
• Integrierte 80-Watt-High-Output-UV-C
• 2 × 50 × 300 mm Luftversorgung
• 3 × 110 mm Einlässe
• 2 × 110 mm Auslässe
• Gravity: maximaler Durchfluss 30 m³/h
• Gravity: maximales Teichvolumen 60 m³
• Pump: maximaler Durchfluss 20 m³/h
• Pump: maximales Teichvolumen 40 m³
• Abmessungen Combi Drum: ca. 1200 × 1117 × 985 mm
• Filter wird ohne Matten und Hel-X geliefert
• Matten und Hel-X sind optional erhältlich
• Trickle wird oben auf das Filtersystem gesetzt, um zusätzliche biologische Filterwirkung zu erzielen

Bedienungsanleitung

WMC Combi Drum 25/30 Trommelfilter - Filtreau

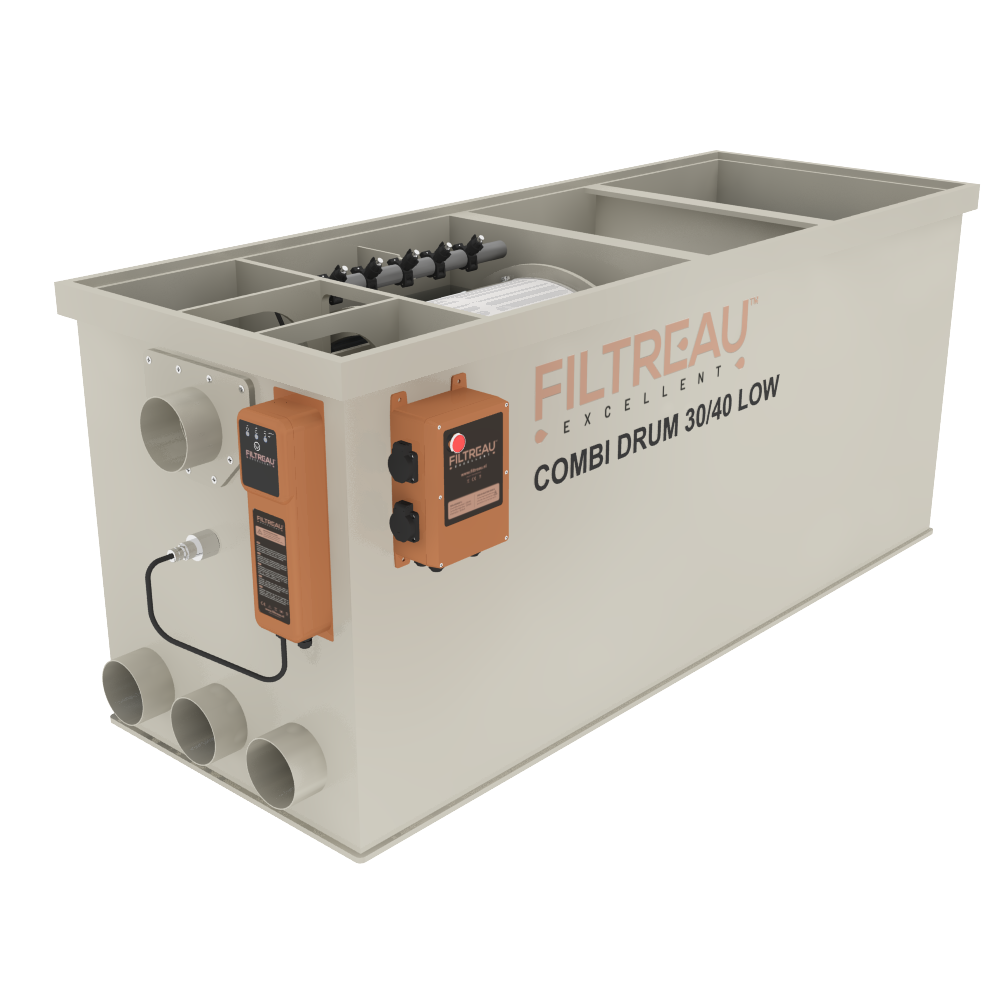

Die WMC Combi Drum 30/40 Low In Line - Filtreau ist ein komplettes Filtersystem aus der Excellent-Serie, in dem automatische mechanische Trommelfiltration und biologische Filtration kombiniert werden. Die niedrige In-Line-Bauweise macht dieses Modell für Filterräume geeignet, in denen die verfügbare Höhe begrenzt ist, während die große Trommel einen hohen Wasserdurchfluss ermöglicht.

Innerhalb der WMC Combi Drum 30/40 Low In Line-Serie sind drei zusammengehörige Ausführungen erhältlich:

• WMC Combi Drum 30/40 Low In Line Gravity
• WMC Combi Drum 30/40 Low In Line Pump
• Trickle für WMC Combi Drum 30/40 Low In Line

Die Gravity- und Pump-Ausführungen sind komplette Filtersysteme. Die Trickle ist ein zusätzliches biologisches Filtermodul, das speziell für diese Combi Drum entwickelt wurde.

Trommel mit Ø500 × 400 mm

Der mechanische Filterteil ist mit einer Trommel mit Ø500 × 400 mm ausgestattet. Das PP-Sieb ist mit einem Edelstahlfiltergitter mit einer Maschenweite von 120 Mikron versehen.

Das Teichwasser strömt durch dieses feine Gitter, wobei Schmutzpartikel aus dem Wasserstrom entfernt werden. Je mehr das Gitter verschmutzt, desto mehr verändert sich der Wasserspiegel im Filter. Der Schwimmerschalter registriert dies und aktiviert automatisch einen Spülzyklus.

Während der Reinigung wird die Trommel gedreht und das Gitter mit der integrierten Spülpumpe abgespritzt. Der losgespülte Schmutz wird anschließend über die Schmutzabführung aus dem System entfernt.

Biologische Filtration

Nach der mechanischen Filtration strömt das Wasser weiter in den biologischen Filterteil. Hier kann biologisches Filtermaterial platziert werden, auf dem sich Bakterien ansiedeln können, die zur biologischen Verarbeitung von Schadstoffen im Teichwasser beitragen.

Die WMC Combi Drum 30/40 Low In Line verfügt über zwei Luftzufuhren mit 50 × 300 mm für den biologischen Teil.

Der Filter wird ohne japanische Matten und Hel-X geliefert. Diese biologischen Filtermedien sind optional erhältlich, sodass der biologische Raum nach Wunsch eingerichtet werden kann.

Automatische Reinigung

Die Trommel wird von einem industriellen Motor mit 130 Nm und einer Leistung von 60 Watt bei 220 Volt angetrieben.

Für das Spülen der Trommel ist eine interne Edelstahl-Spülpumpe eingebaut. Diese liefert einen Druck von 5 bar und hat eine Leistung von 750 Watt bei 220 Volt.

Die automatische Spülung wird durch den Schwimmerschalter und die Filtreau Excellent-Steuerbox gesteuert.

Excellent-Steuerbox inklusive

Sowohl die Gravity- als auch die Pump-Ausführung wird inklusive Excellent-Steuerbox geliefert. Damit werden die verschiedenen elektrischen Komponenten des Filtersystems angesteuert.

Die Steuerbox verfügt über eine automatische Reinigung über den Schwimmer und einen manuellen Knopf zum Drehen und Spülen der Trommel. Die Standard-Spülzeit beträgt 10 Sekunden.

Bei der Gravity-Ausführung kann der Spülpegel eingestellt werden. Bei der pumpbetriebenen Ausführung ist der Spülpegel nicht regelbar.

Darüber hinaus sind Anschlüsse für die Spülpumpe, Teichpumpe, Trommelmotor und integrierte UV-C-Einheit vorhanden. Die Steuerbox verfügt außerdem über eine Spülüberwachung und eine Magnetüberwachung, bei der die Steuerung deaktiviert wird, wenn der Deckel geöffnet wird.

Integrierte 80-Watt-High-Output-UV-C

Die Gravity- und Pump-Ausführung verfügen beide über eine integrierte 80-Watt-High-Output-Edelstahl-UV-C-Einheit.

Dadurch werden mechanische Trommelfiltration, biologische Filterung und UV-C-Behandlung in einem Filtersystem kombiniert.

WMC Combi Drum 30/40 Low In Line Gravity

Die Gravity-Ausführung ist für eine Installation gedacht, bei der das Teichwasser durch Schwerkraft zum Filter strömt. Die Teichpumpe wird auf der sauberen Seite, nach dem Filtersystem, platziert und pumpt das gefilterte Wasser zurück in den Teich.

Die Gravity-Ausführung hat einen maximalen Durchfluss von 45 m³/h.

Filtreau gibt für diese Ausführung ein maximales Teichvolumen von 90 m³ an. Für einen Koi-Teich beträgt das maximal angegebene Teichvolumen 45 m³.

Gravity:
Maximaler Durchfluss: 45 m³/h
Maximales Teichvolumen: 90 m³
Maximales Teichvolumen mit Koi: 45 m³
Einlässe: 3 × 110 mm
Auslässe: 2 × 110 mm
Abmessungen: 1935 × 640 × 750 mm

WMC Combi Drum 30/40 Low In Line Pump

Bei der Pump-Ausführung wird die Teichpumpe vor dem Filtersystem platziert. Die Pumpe führt das Teichwasser zur Combi Drum, wonach das Wasser mechanisch und biologisch gefiltert wird.

Die Pump-Ausführung hat einen maximalen Durchfluss von 30 m³/h.

Das maximal angegebene Teichvolumen beträgt 60 m³. Für einen Koi-Teich gibt Filtreau ein maximales Volumen von 30 m³ an.

Pump:
Maximaler Durchfluss: 30 m³/h
Maximales Teichvolumen: 60 m³
Maximales Teichvolumen mit Koi: 30 m³
Einlässe: 3 × 110 mm
Auslässe: 2 × 110 mm
Abmessungen: 1935 × 640 × 750 mm

Gravity oder Pump?

Der wichtigste Unterschied zwischen beiden Ausführungen ist die Platzierung der Teichpumpe und der maximale Durchfluss.

Bei der Gravity strömt das Teichwasser durch Schwerkraft zum Filter und die Teichpumpe steht nach dem Filter. Diese Ausführung verarbeitet maximal 45 m³/h.

Bei der Pump steht die Teichpumpe vor dem Filtersystem und das Wasser wird zur Combi Drum gepumpt. Der maximale Durchfluss beträgt hierbei 30 m³/h.

Beide Ausführungen haben die gleichen Abmessungen und verfügen über dieselbe Ø500 × 400 mm Trommel, 120-Mikron-Sieb, interne Spülpumpe, industriellen Antriebsmotor und 80-Watt-High-Output-UV-C.

Trickle für WMC Combi Drum 30/40 Low In Line

Für zusätzliche biologische Filterkapazität ist ein speziell passendes Trickle erhältlich.

Die Trickle ist kein separater Trommelfilter und ersetzt die Gravity- oder Pump-Ausführung nicht. Es ist ein zusätzliches biologisches Filtermodul, das mit der WMC Combi Drum 30/40 Low In Line kombiniert wird.

Das Wasser wird über eine Verteilerwanne über das biologische Filtermaterial verteilt und strömt anschließend durch das Material nach unten. Dadurch entsteht intensiver Kontakt zwischen dem Wasser, der biologischen Filteroberfläche und der Luft.

Die passende Trickle hat einen maximalen Durchfluss von 20 m³/h und verfügt über einen Einlass von 63 mm.

Trickle:
Maximaler Durchfluss: 20 m³/h
Einlass: 1 × 63 mm
Abmessungen: 860 × 320 × 822 mm

Niedrige In-Line-Aufstellung

Die WMC Combi Drum 30/40 Low In Line hat eine Höhe von 750 mm. Das längliche Gehäuse misst 1935 × 640 mm.

Diese Bauweise macht das System interessant für Technikräume, in denen die verfügbare Höhe begrenzt ist oder wo das Filtersystem hauptsächlich in der Länge aufgestellt werden muss.

Wichtige Punkte

• Teil der Filtreau Excellent-Serie
• Erhältlich als Gravity und Pump
• Passendes Trickle erhältlich
• Niedrige In-Line-Aufstellung
• Abmessungen Gravity und Pump: 1935 × 640 × 750 mm
• Trommel: Ø500 × 400 mm
• PP-Sieb mit Edelstahlgitter
• Maschenweite: 120 Mikron
• Industrieller Motor: 130 Nm / 60 Watt / 220 Volt
• Interne Edelstahl-Spülpumpe: 5 bar / 750 Watt / 220 Volt
• Integrierte UV-C: 80 Watt High Output
• Luftzufuhr: 2 × 50 × 300 mm
• Excellent-Steuerbox inklusive
• Gravity: maximaler Durchfluss 45 m³/h
• Gravity: maximal 90 m³ Teich oder 45 m³ Koi-Teich
• Pump: maximaler Durchfluss 30 m³/h
• Pump: maximal 60 m³ Teich oder 30 m³ Koi-Teich
• Gravity und Pump: 3 × 110 mm Einlass
• Gravity und Pump: 2 × 110 mm Auslass
• Trickle: maximaler Durchfluss 20 m³/h
• Trickle: 1 × 63 mm Einlass
• Abmessungen Trickle: 860 × 320 × 822 mm
• Filter wird ohne Matten und Hel-X geliefert
• Japanische Matten und Hel-X sind optional erhältlich

Bedienungsanleitung

WMC Combi Drum 30/40 Low In Line Trommelfilter - Filtreau

Der WMC Combi Drum 30/40 Low Mountain Tree Gravity - Filtreau ist ein komplettes Teichfiltersystem aus der Excellent-Serie. Das Filter kombiniert automatische mechanische Trommelfiltration mit den biologischen Filtermedien von Mountain Tree. Dadurch werden Schmutzabscheidung und biologische Wasseraufbereitung in einer Anlage kombiniert.

Diese Ausführung wurde speziell für eine Gravity-Anlage entwickelt. Das Teichwasser fließt dabei durch Schwerkraft von beispielsweise Bodendrains und Skimmern zum Filter. Die Teichpumpe wird auf der sauberen Seite der Anlage platziert.

Der maximale Wasserdurchfluss beträgt 40 m³/h. Filtreau gibt ein maximales Teichvolumen von 80 m³ an. Für Teiche mit Koi beträgt das maximal angegebene Volumen 40 m³.

Automatische Trommelfiltration von 120 Mikron

Die mechanische Filtration wird durch eine Trommel mit Ø500 × 400 mm durchgeführt. Das PP-Sieb ist mit Edelstahlgitter mit einer Maschenweite von 120 Mikron ausgestattet.

Das Teichwasser fließt durch dieses feine Filtergitter, wobei Schmutzpartikel aus dem Wasserstrom entfernt werden. Wenn das Filtergitter verschmutzt ist, registriert der Schwimmerschalter die Veränderung des Wasserspiegels und startet automatisch einen Spülzyklus.

Während dieses Reinigungszyklus dreht sich die Trommel und das Filtergitter wird mit der integrierten Spüleinheit gereinigt. Der abgeschiedene Schmutz wird aus dem Filtersystem abgeführt, sodass der Wasserdurchfluss wiederhergestellt wird, ohne dass das Trommelfilter manuell gereinigt werden muss.

Mountain Tree biologische Filtermedien

Der große Unterschied zum regulären Combi Drum 30/40 Low ist der biologische Filterteil mit Mountain Tree Filtermedien.

Die Mountain Tree-Ausführung verwendet unter anderem Lotus Root Bacteria House Filtermaterial. Dieses Material hat eine poröse Struktur mit einer sehr großen Oberfläche, auf der sich Bakterien ansiedeln können.

Filtreau gibt für Lotus Root Bacteria House II eine spezifische Oberfläche von 4303 m² pro m³ an. Darüber hinaus wird Lotus Root Bacteria House I eingesetzt, mit einer angegebenen Oberfläche von 3380 m² pro m³.

Beide Lotus Root Bacteria House Filtermedien sind bei dieser Ausführung enthalten.

Rotierender biologischer Teil

Bei den Filtreau Excellent Mountain Tree-Filtern wird das Lotus Root Bacteria House II nicht einfach stillstehend im Filter platziert. Das Filtermaterial befindet sich in einer rotierenden biologischen Trommel.

Durch diese Konstruktion wird das biologische Filtermaterial ständig durch das Wasser bewegt. Damit wird die verfügbare Oberfläche des Mountain Tree-Materials für die biologische Filtration genutzt.

Das System verfügt hierfür über zwei industrielle Antriebsmotoren mit jeweils 130 Nm und 60 Watt bei 220 Volt.

Spiral Filter Mat

Neben dem Lotus Root Bacteria House verwendet der WMC Combi Drum 30/40 Low Mountain Tree die grüne Mountain Tree Spiral Filter Mat.

Diese Filtermatte hat eine offene dreidimensionale Spiralstruktur. Dadurch entsteht eine große Oberfläche für biologische Aktivität, während Wasser und Sauerstoff weiterhin durch das Material fließen können.

Filtreau gibt für die grüne Spiral Filter Mat eine Oberfläche von 550 m² pro m³ an.

Durch die Kombination aus Trommelfiltration, Lotus Root Bacteria House und Spiral Filter Mat wird zuerst der mechanische Schmutz entfernt und das Wasser erhält anschließend eine umfassende biologische Filterstufe.

Integrierte 80 Watt High Output UV-C

Der WMC Combi Drum 30/40 Low Mountain Tree Gravity verfügt über eine integrierte High Output UV-C-Einheit von 80 Watt.

Damit werden die mechanische Trommelfiltration, die Mountain Tree biologische Filtration und die UV-C-Behandlung in einer Filteranlage kombiniert.

Interne Edelstahl-Spüelpumpe

Für die automatische Reinigung der Trommel ist eine interne Edelstahl-Spüelpumpe eingebaut.

Diese Spüelpumpe liefert einen Druck von 5 bar und hat eine Leistung von 750 Watt bei 220 Volt. Das System verfügt über fünf Düsen mit Sieben zur Reinigung des Trommelgitters.

Excellent Kontrollbox enthalten

Der WMC Combi Drum 30/40 Low Mountain Tree Gravity wird inklusive der Filtreau Excellent Kontrollbox geliefert.

Die automatische Reinigung wird über einen Schwimmerschalter gesteuert. Darüber hinaus kann die Trommel über die Kontrollbox manuell gedreht und gespült werden. Die Standard-Spülzeit beträgt 10 Sekunden.

Da dies die Gravity-Ausführung ist, kann der Spülpegel eingestellt werden.

Die Kontrollbox verfügt über Anschlüsse für unter anderem die Spüelpumpe, Teichpumpe, Trommelantrieb und die 80 Watt High Output UV-C-Einheit.

Darüber hinaus ist eine Spülsicherung vorhanden. Wenn das System fünf Minuten lang hintereinander spült, schaltet die Kontrollbox ab und muss manuell zurückgesetzt werden. Auch ist eine Magnetsicherung vorhanden, die die Kontrollbox ausschaltet, wenn der Deckel geöffnet wird.

Anschlüsse und Abmessungen

Für die Zuleitung von Teichwasser verfügt die Gravity-Ausführung über drei Einlässe von 110 mm. Auf der sauberen Seite sind zwei Auslässe von 110 mm vorhanden.

Die Gesamtabmessungen betragen 2370 × 640 × 750 mm (Länge × Breite × Höhe).

Mit einer Höhe von 750 mm hat diese Mountain Tree-Ausführung eine relativ niedrige Bauform, während die zusätzliche Länge Raum für den erweiterten biologischen Filterteil bietet.

Wichtige Punkte

• Gravity-Ausführung aus der Filtreau Excellent Mountain Tree-Serie
• Kombiniert mechanische und biologische Filtration
• Maximaler Durchfluss: 40 m³/h
• Maximales Teichvolumen: 80 m³
• Maximales Teichvolumen mit Koi: 40 m³
• Abmessungen: 2370 × 640 × 750 mm
• Trommel: Ø500 × 400 mm
• PP-Sieb mit Edelstahlfiltergitter
• Maschenweite: 120 Mikron
• Einlässe: 3 × 110 mm
• Auslässe: 2 × 110 mm
• Interne Edelstahl-Spüelpumpe: 5 bar / 750 Watt / 220 Volt
• Antrieb: 2 × 130 Nm / 60 Watt / 220 Volt
• Integrierte UV-C: 1 × 80 Watt High Output
• Luftversorgung: 4 × 50 × 300 mm
• Excellent Kontrollbox enthalten
• Lotus Root Bacteria House I enthalten
• Lotus Root Bacteria House II enthalten
• Lotus Root Bacteria House II: 4303 m²/m³ Filterfläche
• Lotus Root Bacteria House I: 3380 m²/m³ Filterfläche
• Grüne Spiral Filter Mat: 550 m²/m³ Filterfläche
• Rotierender biologischer Teil mit Mountain Tree Filtermedien
• Automatische Reinigung über Schwimmerschalter
• Manuelle Dreh- und Spülfunktion
• Einstellbarer Spülpegel bei dieser Gravity-Ausführung

Bedienungsanleitung

WMC Combi Drum 30/40 Low Mountain Tree Gravity Trommelfilter

Der WMC Combi Drum 30/45 L In Line - Filtreau ist ein komplettes Filtersystem aus der Excellent-Serie, in dem automatische mechanische Trommelfiltration und biologische Filtration kombiniert werden. Die In-Line-Bauweise sorgt für eine längliche Filterkonfiguration und macht das System für größere Teiche und Koi-Teiche geeignet, bei denen ein hoher Wasserdurchfluss gewünscht ist.

Innerhalb dieser Serie sind drei zusammengehörige Ausführungen erhältlich:

• WMC Combi Drum 30/45 L In Line Gravity
• WMC Combi Drum 30/45 L In Line Pump
• Trickle für WMC Combi Drum 30/45 L In Line

Die Gravity- und Pump-Ausführung sind komplette Combi Drum Filtersysteme. Die Trickle ist ein ergänzendes biologisches Filtermodul, das speziell für diese In-Line-Serie entwickelt wurde.

Trommel Ø500 × 400 mm

Die mechanische Filtration wird durch eine Trommel mit Ø500 × 400 mm übernommen. Diese ist mit einem PP-Screen mit Edelstahlgitter und einer Maschenweite von 120 Mikron ausgestattet.

Das Teichwasser strömt durch das Filtergitter, während Schmutzpartikel zurückgehalten werden. Wenn das Gitter verschmutzt ist, ändert sich der Wasserspiegel im Filter. Der Schwimmerschalter registriert dies und aktiviert automatisch einen Reinigungszyklus.

Während dieses Zyklus dreht sich die Trommel und die Filteroberfläche wird abgespült. Der abgespülte Schmutz gelangt in die Spülrinne und wird über die Schmutzabführung aus dem Filtersystem entfernt.

Biologischer Filterraum

Nach der mechanischen Filtration strömt das Wasser weiter in den biologischen Teil des WMC Combi Drum 30/45 L In Line.

Dieser Filterraum verfügt über 4 Belüftungen von 50 × 300 mm. Hier kann biologisches Filtermaterial eingesetzt werden, auf dem sich Bakterien entwickeln können, die zur biologischen Verarbeitung von Abfallstoffen beitragen.

Filtreau liefert das Filtersystem ohne japanische Matten und Hel-X. Für diese Ausführung können unter anderem 4 m² japanische Matten und 2 Säcke mit 100 Litern Hel-X optional eingesetzt werden.

Interne Edelstahl-Spülpumpe

Für die automatische Reinigung der Trommel ist eine interne Edelstahl-Spülpumpe eingebaut. Diese liefert einen Druck von 5 bar und hat eine Leistung von 600 Watt bei 220/230 Volt.

Die Trommel wird von einem Industriemotor mit einem Drehmoment von 130 Nm angetrieben. Dieser Motor hat eine Leistung von 60 Watt und arbeitet mit 220/230 Volt.

Excellent-Steuerbox

Sowohl die Gravity- als auch die Pump-Ausführung wird standardmäßig inklusive der Filtreau Excellent Steuerbox geliefert.

Die Steuerbox übernimmt die automatische Reinigung über den Schwimmerschalter und verfügt darüber hinaus über eine Handbedienung für das Drehen und Spülen der Trommel. Die Standardspülzeit beträgt 10 Sekunden.

Bei der Gravity-Ausführung ist der Spülpegel einstellbar. Bei der Pump-Ausführung ist der Spülpegel nicht einstellbar.

Die Steuerbox verfügt über Anschlüsse für die Spülpumpe, Teichpumpe, Trommelmotor und integrierte UV-C-Einheit. Darüber hinaus sind unter anderem eine Spülbevorrichtung und Magnetvorrichtung integriert.

Integrierte 80-Watt-High-Output-UV-C

Die Gravity- und Pump-Ausführung verfügen beide über eine integrierte Edelstahl-High-Output-UV-C-Einheit mit 80 Watt.

Dadurch kombiniert das System mechanische Trommelfiltration, biologische Filtration und UV-C-Behandlung in einer Filteranlage.

WMC Combi Drum 30/45 L In Line Gravity

Die Gravity-Ausführung ist für eine Installation gedacht, bei der das Teichwasser durch Schwerkraft zum Filtersystem strömt. Der Filter wird auf der richtigen Höhe zum Teich platziert und die Teichpumpe kommt nach dem Filtersystem.

Diese Ausführung hat einen maximalen Durchfluss von 50 m³/h.

Filtreau gibt ein maximales Teichvolumen von 100 m³ an. Für einen Koi-Teich beträgt das maximal angegebene Volumen 50 m³.

Gravity:
Maximaler Durchfluss: 50 m³/h
Maximales Teichvolumen: 100 m³
Maximales Teichvolumen mit Koi: 50 m³
Einlässe: 3 × 110 mm
Auslässe: 2 × 110 mm
Abmessungen: 2254 × 700 × 1005 mm

WMC Combi Drum 30/45 L In Line Pump

Die Pump-Ausführung ist für eine pumpengeführte Installation gedacht. Dabei steht die Teichpumpe vor dem Filtersystem und das Teichwasser wird zur Combi Drum gepumpt.

Die Pump-Ausführung hat einen maximalen Durchfluss von 35 m³/h.

Filtreau gibt für diese Ausführung ein maximales Teichvolumen von 70 m³ an. Für einen Koi-Teich beträgt das maximal angegebene Volumen 35 m³.

Pump:
Maximaler Durchfluss: 35 m³/h
Maximales Teichvolumen: 70 m³
Maximales Teichvolumen mit Koi: 35 m³
Einlässe: 3 × 110 mm
Auslässe: 2 × 110 mm
Abmessungen: 2254 × 700 × 1005 mm

Unterschied zwischen Gravity und Pump

Bei der Gravity-Ausführung strömt das Teichwasser durch Schwerkraft zum Filter und die Teichpumpe wird nach dem Filtersystem platziert. Dadurch kann diese Ausführung maximal 50 m³/h verarbeiten.

Bei der Pump-Ausführung steht die Teichpumpe vor der Combi Drum. Diese Ausführung verarbeitet maximal 35 m³/h.

Beide Ausführungen haben dieselbe Trommel Ø500 × 400 mm, 120-Mikron-Sieb, biologischen Filterraum, 80-Watt-High-Output-UV-C, interne Spülpumpe und Industrietrommelantrieb.

Trickle für WMC Combi Drum 30/45 L In Line

Für diese Combi Drum ist ein speziell passendes Trickle erhältlich. Dieses bildet einen zusätzlichen biologischen Filterschritt und wird mit der Gravity- oder Pump-Ausführung kombiniert.

Das Wasser wird im Trickle über das biologische Filtermaterial verteilt und strömt anschließend durch das Material nach unten. Dadurch entsteht intensiver Kontakt zwischen dem Wasser, dem Filtermaterial und der Luft.

Das Trickle hat einen maximalen Durchfluss von 30 m³/h und verfügt über einen 110-mm-Einlass.

Trickle:
Maximaler Durchfluss: 30 m³/h
Einlass: 1 × 110 mm
Abmessungen: 1180 × 320 × 805 mm

Das Trickle ist also kein Ersatz für die Gravity- oder Pump-Ausführung, sondern ein ergänzendes biologisches Filtermodul für den WMC Combi Drum 30/45 L In Line.

Wichtige Punkte

• Teil der Filtreau Excellent-Serie
• Erhältlich als Gravity und Pump
• Passendes Trickle erhältlich
• Mechanische und biologische Filtration in einem Filtersystem
• Trommel: Ø500 × 400 mm
• PP-Screen mit Edelstahlgitter
• Maschenweite: 120 Mikron
• Industriemotor: 130 Nm / 60 Watt / 220-230 Volt
• Interne Edelstahl-Spülpumpe: 5 bar / 600 Watt / 220-230 Volt
• Integriertes UV-C: 80 Watt High Output
• Belüftung: 4 × 50 × 300 mm
• Excellent-Steuerbox inklusive
• Gravity: maximaler Durchfluss 50 m³/h
• Gravity: maximal 100 m³ Teich oder 50 m³ Koi-Teich
• Pump: maximaler Durchfluss 35 m³/h
• Pump: maximal 70 m³ Teich oder 35 m³ Koi-Teich
• Gravity und Pump: 3 × 110 mm Einlass
• Gravity und Pump: 2 × 110 mm Auslass
• Abmessungen Gravity und Pump: 2254 × 700 × 1005 mm
• Trickle: maximaler Durchfluss 30 m³/h
• Trickle: 1 × 110 mm Einlass
• Abmessungen Trickle: 1180 × 320 × 805 mm
• Japanische Matten und Hel-X sind optional erhältlich

Bedienungsanleitung

WMC Combi Drum 30/45 L In Line Trommelfilter - Filtreau

Die WMC Combi Drum 30/50 - Filtreau ist ein komplettes Filtersystem aus der Excellent-Serie, in dem automatische mechanische Trommelfiltration und biologische Filtration kombiniert werden. Das System wurde für größere Teiche und Koiteiche entwickelt, bei denen ein hoher Wasserdurchfluss und die automatische Entfernung von Schmutz gewünscht sind.

Innerhalb der WMC Combi Drum 30/50-Serie kann zwischen zwei Ausführungen des kompletten Filtersystems und einer passenden biologischen Erweiterung gewählt werden:

• WMC Combi Drum 30/50 Gravity
• WMC Combi Drum 30/50 Pump
• Trickle für WMC Combi Drum 30/50

Die Gravity und Pump verwenden dasselbe Filterprinzip, unterscheiden sich jedoch in der Position der Teichpumpe und dem maximalen Durchfluss. Die Trickle ist kein eigenständiger Trommelfilter, sondern eine Erweiterung für zusätzliche biologische Filterkapazität.

Mechanische und biologische Filtration

Das Teichwasser gelangt zuerst in den mechanischen Teil. Die Trommel hat einen Durchmesser von 500 mm und ist 400 mm breit. Das PP-Sieb mit Edelstahlgitter hat eine Maschenweite von 120 Mikron.

Schmutzpartikel werden durch das Filtergitter aus dem Wasserstrom entfernt. Wenn das Gitter verschmutzt ist und der Wasserspiegel sich ändert, registriert der Edelstahl-Schwimmerschalter dies und ein Spülzyklus wird automatisch gestartet.

Nach der mechanischen Filtration fließt das Wasser weiter in den biologischen Teil. Hier kann biologisches Filtermaterial platziert werden, auf dem sich Bakterien entwickeln können für die biologische Verarbeitung von Abfallstoffen.

Die WMC Combi Drum 30/50 wird standardmäßig ohne Matten und Hel-X geliefert. Diese biologischen Filtermaterialien sind optional erhältlich.

Automatische Reinigung

Die Trommel wird von einem industriellen SPG XL Antriebsmotor mit einem Drehmoment von 130 Nm angetrieben. Der Motor hat eine Leistung von 60 Watt und arbeitet mit 220 Volt.

Zur Reinigung der Trommel ist eine interne Edelstahl-Spülpumpe vorhanden. Laut den aktuellen Filtreau-Spezifikationen liefert diese einen Druck von 5 bar und die Pumpe hat eine Leistung von 750 Watt bei 220 Volt.

Die Excellent-Steuerbox wird standardmäßig mitgeliefert und regelt den automatischen Reinigungsprozess. Die Standard-Spülzeit der Trommel beträgt 10 Sekunden.

Integrierte 80 Watt High Output UV-C

Sowohl die Gravity- als auch die Pump-Ausführung verfügt über eine integrierte 80 Watt High Output UV-C-Einheit.

Dadurch werden mechanische Filtration, biologische Filtration und UV-C-Behandlung in einem Filtersystem zusammengeführt. Dies sorgt für eine kompakte Aufstellung der technischen Installation.

WMC Combi Drum 30/50 Gravity

Die Gravity-Ausführung ist für eine Gravity-Installation gedacht. Hierbei wird der Filter auf dem richtigen Niveau im Verhältnis zum Teich platziert. Das Teichwasser fließt über beispielsweise Bodenabläufe und Skimmer durch Schwerkraft zum Filter.

Die Teichpumpe wird anschließend nach dem Filter platziert und pumpt das gefilterte Wasser zurück in den Teich.

Die Gravity-Ausführung hat einen maximalen Wasserfluss von 50 m³/h. Filtreau gibt ein maximales Teichvolumen von 100 m³ an. Für einen Koiteich beträgt das angegebene maximale Teichvolumen 50 m³.

Gravity-Spezifikationen:
Maximaler Durchfluss: 50 m³/h
Maximales Teichvolumen: 100 m³
Maximales Teichvolumen mit Koi: 50 m³
Einlässe: 5 × 110 mm
Auslässe: 2 × 110 mm
Abmessungen: 1510 × 1117 × 995 mm

WMC Combi Drum 30/50 Pump

Die Pump-Ausführung ist für eine pumpengeführte Installation gedacht. Hierbei steht die Teichpumpe vor dem Filtersystem und das Teichwasser wird in die Combi Drum gepumpt.

Diese Ausführung ist geeignet, wenn die Anlage eines Gravity-Systems nicht möglich oder nicht gewünscht ist.

Die Pump-Ausführung hat einen maximalen Wasserfluss von 35 m³/h. Filtreau gibt hierfür ein maximales Teichvolumen von 70 m³ an. Bei einem Koiteich beträgt das maximale angegebene Volumen 35 m³.

Pump-Spezifikationen:
Maximaler Durchfluss: 35 m³/h
Maximales Teichvolumen: 70 m³
Maximales Teichvolumen mit Koi: 35 m³
Einlässe: 5 × 110 mm
Auslässe: 2 × 110 mm
Abmessungen: 1510 × 1117 × 995 mm

Unterschied zwischen Gravity und Pump

Die Gravity-Ausführung hat den höchsten maximalen Durchfluss. Diese verarbeitet maximal 50 m³/h im Vergleich zu 35 m³/h bei der Pump-Ausführung.

Auch das empfohlene maximale Teichvolumen unterscheidet sich. Für Gravity gibt Filtreau maximal 100 m³ an, oder 50 m³ bei einem Koiteich. Bei Pump ist dies maximal 70 m³, oder 35 m³ bei einem Koiteich.

Darüber hinaus unterscheidet sich die Position der Teichpumpe. Bei Gravity steht die Pumpe nach dem Filtersystem. Bei Pump steht die Pumpe vor dem Filtersystem.

Der Spülpegel der Gravity-Ausführung ist über die Excellent-Steuerbox regelbar. Bei der pumpengeführten Ausführung ist der Spülpegel nicht regelbar.

Trickle für WMC Combi Drum 30/50

Für die WMC Combi Drum 30/50 hat Filtreau eine passende Trickle entwickelt. Diese wird als zusätzliche biologische Filtermodule verwendet.

Die Trickle verfügt über eine Verteilerwanne, mit der das Wasser über das biologische Filtermaterial verteilt wird. Anschließend fließt das Wasser durch das Filtermaterial nach unten. Dadurch entsteht ein intensiver Kontakt zwischen dem Wasser, dem Filtermaterial und der Umgebungsluft.

Die Trickle hat einen maximalen Wasserfluss von 25 m³/h und verfügt über einen 63 mm Einlass.

Trickle-Spezifikationen:
Maximaler Durchfluss: 25 m³/h
Einlass: 1 × 63 mm
Abmessungen: 870 × 320 × 805 mm

Die Trickle ersetzt also nicht die Gravity- oder Pump-Ausführung. Es ist eine Erweiterung für Situationen, in denen zusätzliche biologische Filterkapazität gewünscht ist.

Welche Ausführung wählen?

Wählen Sie die WMC Combi Drum 30/50 Gravity, wenn der Teich und der Filterraum für eine Gravity-Aufstellung geeignet sind. Diese Ausführung bietet mit maximal 50 m³/h den höchsten Durchfluss und ist für größere Installationen gedacht.

Wählen Sie die WMC Combi Drum 30/50 Pump, wenn das Teichwasser mit einer Pumpe zum Filtersystem geführt wird. Der maximale Durchfluss beträgt bei dieser Ausführung 35 m³/h.

Die passende Trickle kann dem System hinzugefügt werden, wenn zusätzliche biologische Filtration gewünscht ist. Mit einem maximalen Durchfluss von 25 m³/h bildet sie einen ergänzenden biologischen Filterschritt neben der bestehenden Combi Drum.

Wichtige Punkte

• Filtersystem aus der Filtreau Excellent-Serie
• Erhältlich als Gravity und Pump
• Passende Trickle-Erweiterung erhältlich
• Kombiniert mechanische und biologische Filtration
• Trommel: Ø500 × 400 mm
• PP-Sieb mit Edelstahlgitter: 120 Mikron
• Industrieller Antriebsmotor: 130 Nm / 60 Watt / 220 Volt
• Interne Edelstahl-Spülpumpe: 5 bar / 750 Watt / 220 Volt
• Integrierte UV-C: 1 × 80 Watt High Output
• Luftversorgung: 2 × 50 × 300 mm
• Excellent-Steuerbox inklusive
• Gravity: maximaler Durchfluss 50 m³/h
• Gravity: maximal 100 m³ Teich oder 50 m³ Koiteich
• Pump: maximaler Durchfluss 35 m³/h
• Pump: maximal 70 m³ Teich oder 35 m³ Koiteich
• Gravity und Pump: 1510 × 1117 × 995 mm
• Gravity und Pump: 5 × 110 mm Einlass und 2 × 110 mm Auslass
• Trickle: maximaler Durchfluss 25 m³/h
• Trickle: 1 × 63 mm Einlass
• Trickle: 870 × 320 × 805 mm
• Filter werden ohne Matten und Hel-X geliefert
• Japanische Matten und Hel-X sind optional erhältlich

Bedienungsanleitung

WMC Combi Drum 30/50 Trommelfilter - Filtreau
